背负式手持园林割草作业设备结构设计

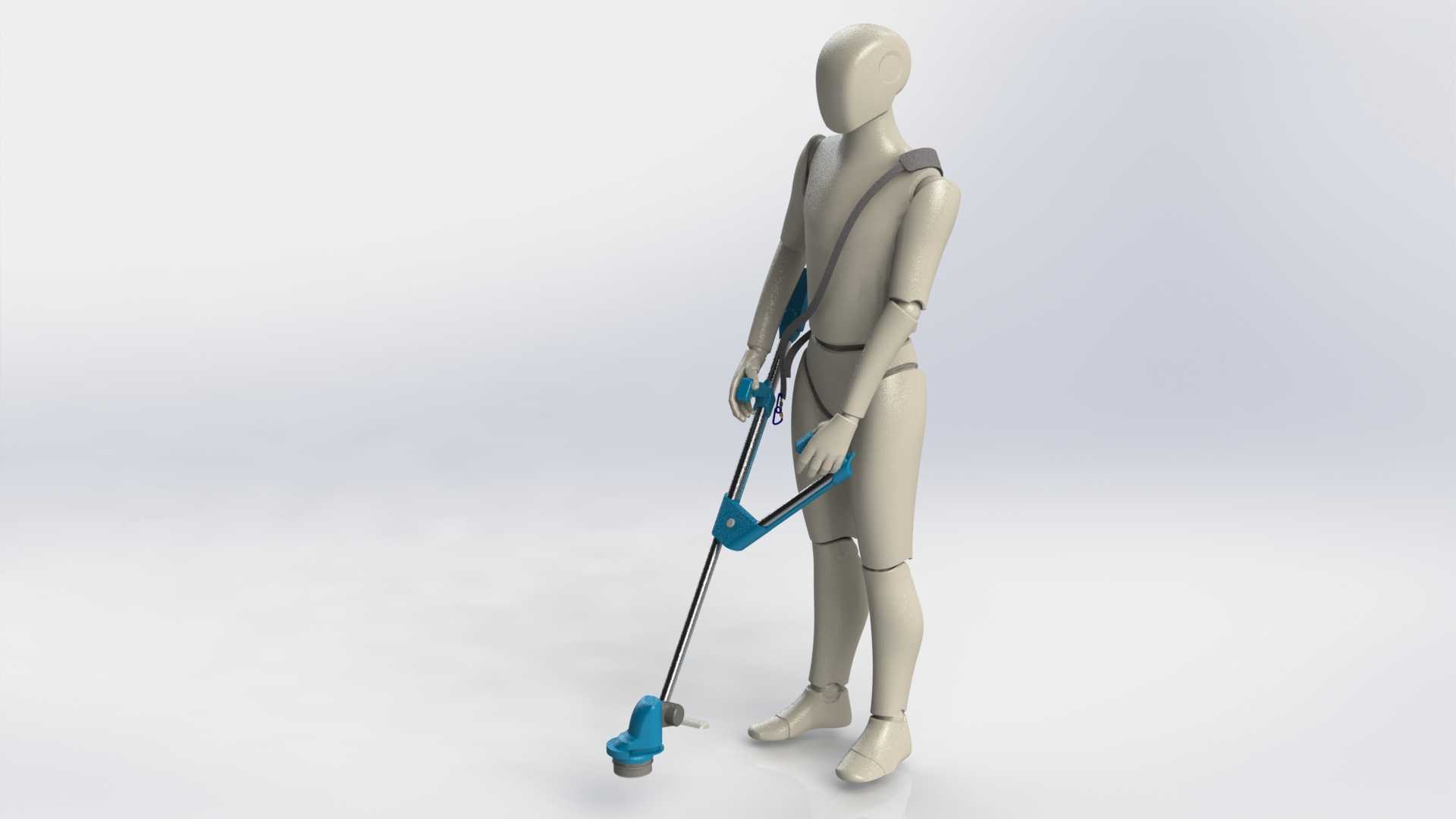

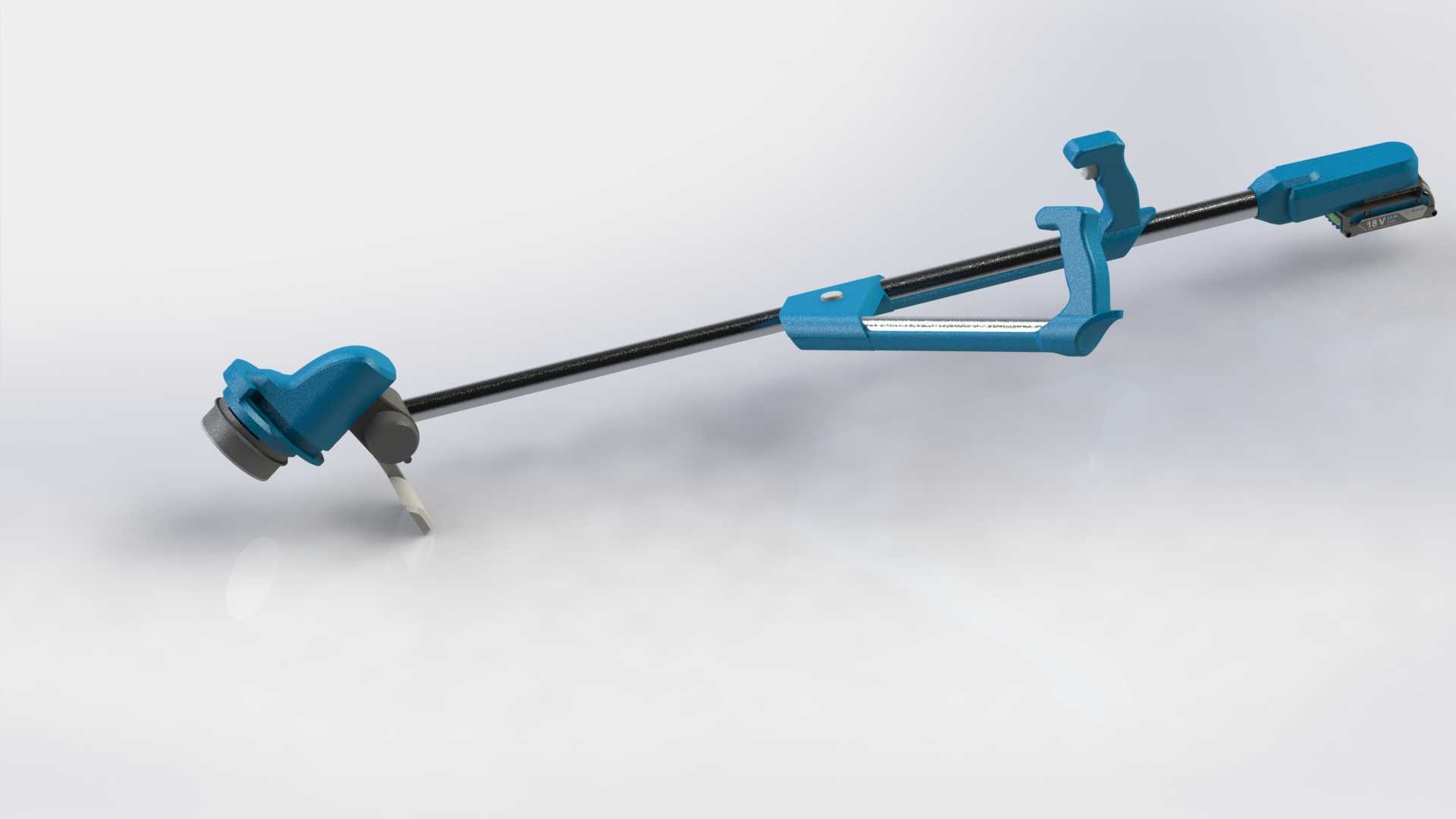

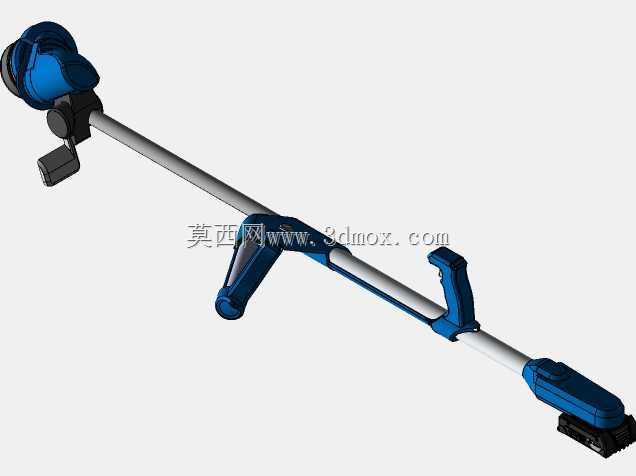

这款背负式手持割草设备主要面向城市园林绿化养护、家庭庭院打理、小型农用杂草清理等场景，能够在地形起伏的坡地、狭窄的绿化隔离带、乔木周边等大型车载割草设备无法进入的区域完成杂草修剪作业，替代传统镰刀作业模式大幅降低人工劳作强度，提升杂草清理的作业效率。设备整体采用背负主机加手持操作杆的分体式结构设计，设计阶段充分考虑长时间作业的人机工程学需求，背负部分贴合人体背部曲线设置柔性支撑结构，将设备主机的重量均匀分散到肩背区域，避免局部压力过大造成的作业劳损；手持操作杆采用轻量化高强度管材制作，长度适配160cm至185cm身高人群的直立作业姿态，作业时操作人员无需弯腰即可将切割头对准地面杂草，有效降低长时间作业的腰部负荷。操作手柄区域集成了油门控制、安全锁止、启停开关等功能控件，控件位置贴合人手自然握持的手指分布，操作人员无需大幅度调整手部姿态即可完成所有操作动作，安全锁止结构需要同时触发两个控件才能启动切割头，避免误触引发的安全风险。切割头部位设置有防护挡板，能够阻挡切割过程中飞溅的草屑、碎石，避免杂物飞溅伤及操作人员；操作杆与切割头的连接部位设置角度调节结构，可根据作业场景调整切割头的倾斜角度，既可以平整修剪平面草坪，也可以倾斜修剪路缘石边、树坑周边的倾斜区域杂草。设计过程中严格控制整机的重量分布，将动力模块设置在背负端，手持端仅保留传动结构与切割头，大幅降低手持部分的负重，让操作人员单手握持即可完成转向、移位操作；整机的安装边界充分考虑人体背负作业的活动范围，背负部分的厚度控制在15cm以内，作业时不会因为设备过厚影响操作人员在狭窄灌木间隙穿行，操作杆的最小回转半径控制在0.8米，在狭窄的绿化带作业时不会剐蹭周边的绿化植被。设备的传动结构采用软轴传动设计，软轴外层设置耐磨防护套，既可以传递动力到切割头，也能够适应操作杆的角度调整，避免硬轴传动在角度变化时出现卡滞、磨损过快的问题；切割头可适配不同的作业配件，更换尼龙打草头可以处理嫩草、细茎杂草，更换金属锯片可以处理粗茎灌木、硬质杂草，适配不同场景的作业需求。整机的外形线条流畅，握持部位做防滑纹理处理，背负肩带采用宽度可调的透气织带，夏季作业时能够减少背部积汗，提升长时间作业的舒适度。
