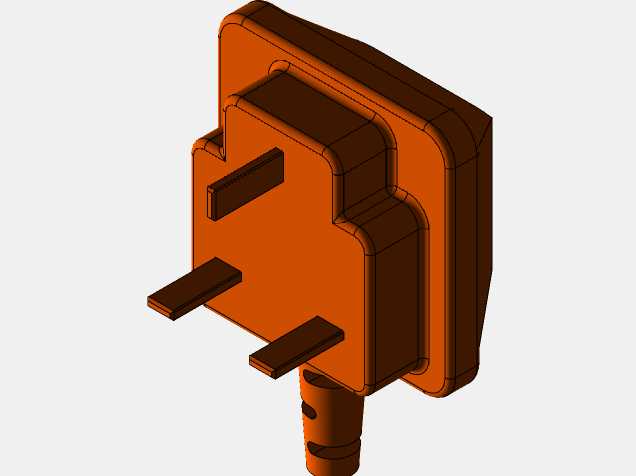

SOLIDWORKS环境下三芯接插件结构设计方案

三芯接插件是低压电气连接场景中应用极为广泛的基础配件，常见于小型家电内部线路接驳、工业控制信号回路连接、消费类电子产品电源输入接口、户外照明设备线路对接等场景，承担着电力传输与信号导通的核心作用，其结构可靠性直接决定整套电气系统的运行稳定性，一旦出现接触不良、插接错位、密封失效等问题，轻则引发设备信号中断、供电不稳，重则可能导致线路打火、设备烧毁等安全隐患。本次设计的三芯接插件，核心功能是实现三路独立线路的快速插拔连接，在结构设计上充分考虑了实际使用中的各类需求：公头与母头的插接端设置了防呆定位结构，能够避免安装时出现针脚错位插反的问题，降低现场装配的出错概率；每个插接端子周边设计了独立的绝缘隔腔，防止相邻针脚之间因积尘、凝露引发爬电短路问题，提升不同使用环境下的适配性；外壳设置了防滑握持纹理，方便操作人员在狭小设备空间内完成插拔操作，无需借助额外工具即可实现快速拆装，大幅提升后期线路检修、部件更换的效率。在设计思路层面，整体结构遵循模块化设计逻辑，将接插件拆分为外壳主体、导电端子、定位卡扣、密封衬垫四个独立可拆分的部分，每个部件都预留了合理的装配公差，既能够满足批量注塑生产的脱模要求，也能保证各部件组装后的配合精度；导电端子采用弹性接触结构设计，插接后能够提供稳定的接触压力，降低长期使用后的接触电阻，减少通电过程中的温升问题，延长接插件的整体使用寿命。在外形尺寸与安装边界设计上，整体结构紧凑小巧，主体截面尺寸适配常规的电气安装开孔要求，安装固定位的孔距符合行业通用的安装规范，能够直接替换同规格的现有接插件产品，无需对原有设备的安装结构进行改造；插接后的整体长度控制在合理范围内，不会在设备内部占用过多走线空间，适配各类紧凑型电气设备的内部布局需求；插拔行程经过反复校核，既能够保证插接到位后的连接可靠性，也不会因行程过长导致装配困难，同时在插接到位位置设置了清晰的卡扣反馈，操作人员能够通过触感明确判断接插件是否安装到位，避免虚接问题的出现。整体结构兼顾了使用可靠性、装配便捷性与环境适配性，能够满足多数常规低压电气连接场景的使用要求。
