套筒式刀具拆卸器结构设计

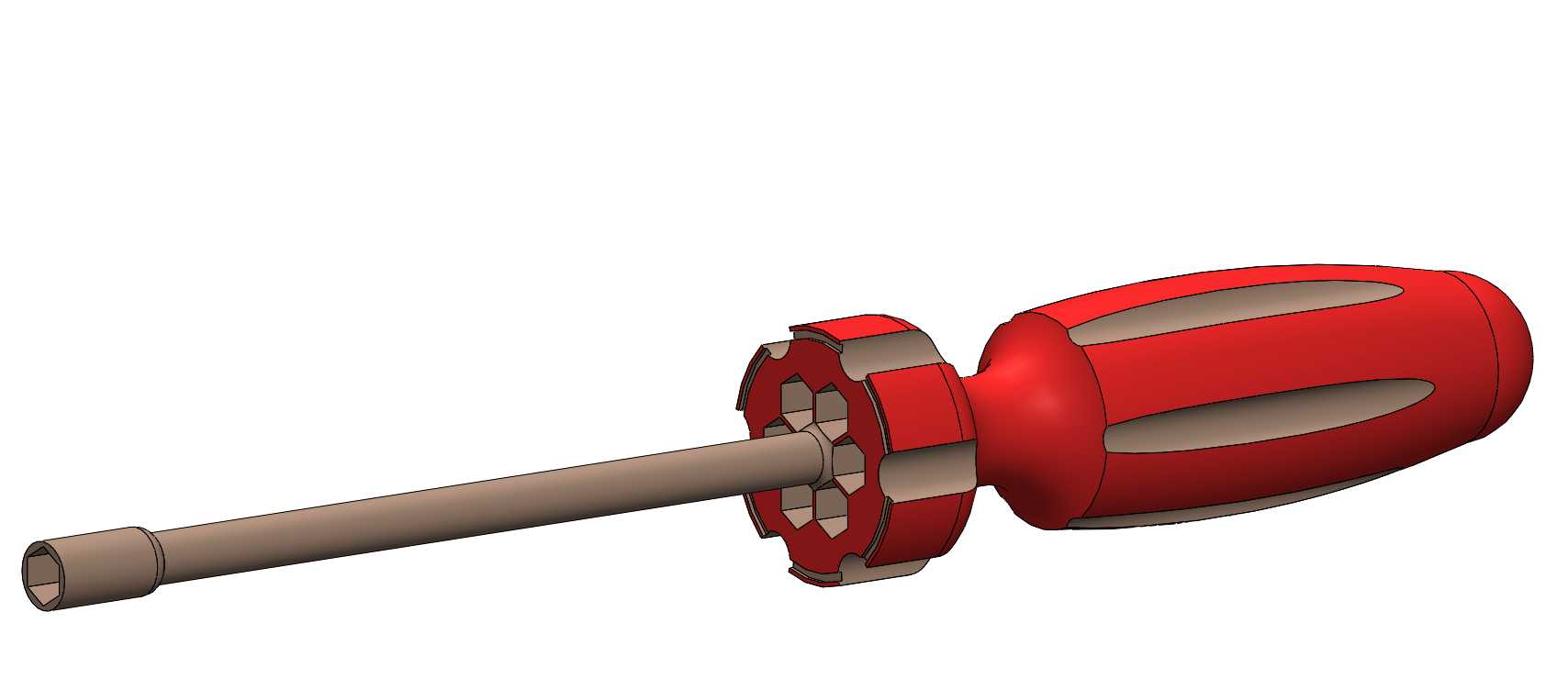

　　在机加工车间的日常换刀作业、设备维保场景里，刀具拆卸是频次极高的操作环节，以往工人常使用普通螺丝刀、扳手配合敲击的方式拆卸锁紧刀具，不仅容易损伤刀杆、刀柄的配合面，还存在操作打滑造成工伤的风险，这款套筒式刀具拆卸器就是针对这类痛点开发的手动拆装工具。从结构功能来看，工具的工作端采用内六角套筒结构，套筒内径与常见刀具锁紧螺母的对边尺寸匹配，套筒端部做了15度的导向倒角，对准螺母时不需要反复调整角度，能快速套入锁紧位置，避免套筒边缘刮花螺母外表面。套筒与杆身采用一体成型结构，杆身直径根据操作扭矩需求做了等强度设计，靠近套筒的位置直径略粗，向手柄方向逐步收窄，既保证了扭转时的结构强度，不会因为施加较大扭矩出现杆身弯曲变形，

　　又控制了整体重量，长时间握持操作不会产生明显的负重感。手柄部分采用了符合人体工学的椭球形设计，表面设置了三道内凹的防滑槽，握持时手指刚好嵌入槽位，施加扭转力的时候不会出现打滑脱手的情况；手柄靠近杆身的位置设计了多面受力的辅助凸缘，当需要更大拆卸扭矩时，可以用另一只手握住凸缘位置辅助施力，不需要额外搭配加力杆就能应对多数常规锁紧力的拆卸场景。设计过程中，首先明确了工具的核心使用边界：适用于直径6-12mm的小型刀具锁紧螺母拆卸，最大可承受扭矩不低于15N·m，整体长度控制在180mm左右，手柄最大直径45mm，这个尺寸既可以放在工具兜内随身携带，也能适配车间工具柜的常规挂放位尺寸，不会因为尺寸过大占用过多存储位置。

　　套筒的深度设计为12mm，足够完全包裹住常见的锁紧螺母，避免拆卸时因为套筒啮合长度不足导致螺母棱角磨损；杆身与手柄的连接位置做了埋入式嵌装结构，金属杆身的嵌入段做了滚花处理，注塑手柄时直接与金属杆结合，使用过程中不会出现杆身与手柄相对转动、松脱的问题。实际使用时，只需要将套筒端对准刀具的锁紧螺母，确认套筒完全套入螺母后，握持手柄逆时针旋转即可松开螺母，顺时针旋转则可以完成锁紧操作，相比普通的一字或十字螺丝刀，这款工具不会出现因为刀头打滑刮伤工件、设备表面的问题，也不会因为刀头脱出伤到操作人员。在设备维保的场景中，尤其是加工中心、数控车床的日常换刀作业，这款工具可以适配多数常见的弹簧夹头锁紧螺母，不需要频繁更换拆卸工具，

　　能有效缩短换刀辅助时间；在小型设备的装配环节，也可以用来拆卸设备上的小型锁紧螺钉、螺母，适用场景覆盖了机加工、设备装配、五金维修等多个领域。结构设计上没有多余的复杂零件，整体仅由金属工作杆与注塑手柄两个部分组成，生产加工难度低，金属部分采用常规的车削加工即可完成，手柄部分采用普通工程塑料注塑成型，量产成本可控，同时结构可靠性高，没有易损的活动部件，正常使用情况下不需要频繁维护更换。手柄的防滑槽设计同时考虑了沾油场景下的使用需求，即使手上沾有切削液、润滑油，槽位的边缘也能提供足够的摩擦力，保证操作时的握持稳定性；套筒的内孔加工精度控制在H7级别，与螺母的配合间隙合理，既不会因为间隙过大容易滑脱，也不会因为间隙过小导致套入、取出困难。工具的整体重量控制在120g左右，单手握持操作时的重心落在手柄中部，长时间操作不容易产生手部疲劳，杆身表面做了哑光氧化处理，不容易生锈，也不会产生反光晃眼的问题，适合车间的照明环境下使用。
