JCB反铲2型工作臂结构设计

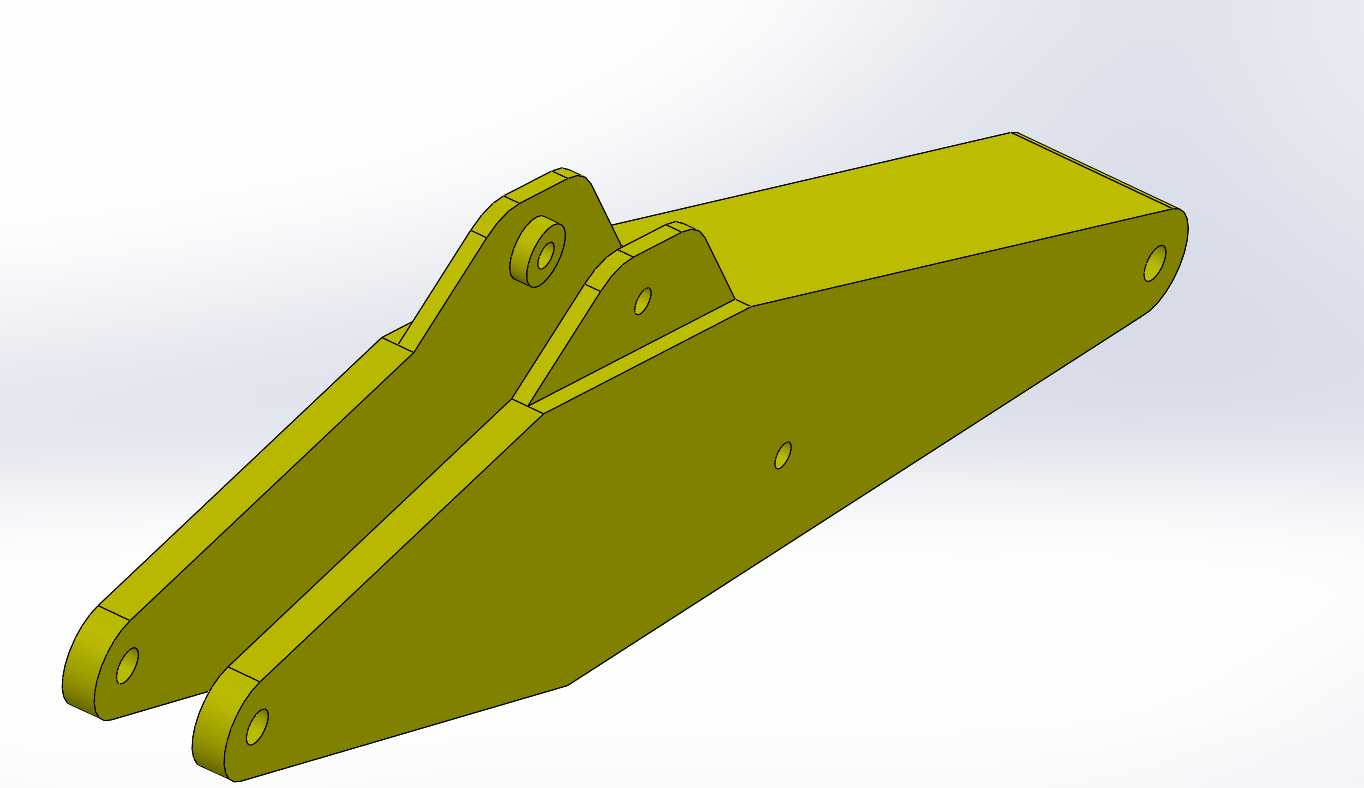

　　在土方施工、小型基建、市政管线铺设这类作业场景里，反铲工作装置的动臂结构直接决定了设备的挖掘覆盖范围、负载承受能力与作业灵活性，本次呈现的JCB反铲2型结构件，是反铲作业单元里承担核心载荷传递的动臂部件，区别于大型挖掘设备的整体式长动臂，这款结构针对中小型反铲设备的紧凑作业需求设计，适配狭窄场地内的沟槽开挖、散料铲装、边角区域修整这类常见工况。从结构功能来看，该部件作为连接上车回转平台与斗杆、铲斗的中间承载构件，需要同时传递挖掘过程中的切削反力、举升过程中的重力载荷、回转启停时的惯性载荷，因此整体采用箱型焊接结构的设计思路，主体由两块平行的侧腹板与上下盖板拼焊形成封闭腔体，在铰接点位处额外加厚了安装耳板并嵌入衬套安装位，

　　避免长期铰接转动造成的孔位磨损，延长部件的服役周期。设计过程中优先考虑了安装边界的适配性，上端的双铰接耳板用于连接动臂举升油缸与斗杆驱动油缸的铰接点位，耳板的孔位同轴度公差控制在0.1mm以内，保证油缸安装后无偏卡、转动顺畅；下端的分叉式铰接结构用于连接斗杆组件，孔位间距与现有JCB系列中小型反铲的斗杆安装尺寸完全匹配，不需要额外改制连接支座即可完成装配，降低了配件替换的适配成本。外形尺寸上，该动臂的整体长度适配2-3吨级小型反铲设备的作业半径需求，腔体内部在应力集中的拐点位置设置了加强筋板，通过有限元应力校核后，将非主要承载区域的板材厚度做了合理减薄，在保证结构强度满足最大挖掘力载荷要求的前提下，尽可能降低部件自重，

　　减少设备前端的偏载力矩，提升整机作业时的稳定性。从实际作业的适配性来看，这款动臂结构的弯折角度经过优化，在地面以下挖掘作业时可以获得更大的挖掘深度，在地面以上举升卸料时可以保证足够的卸料高度，适配小型反铲设备常见的挖沟、整坡、装卸散料、破碎作业辅助等多场景需求，铰接点位的润滑通道预留位置也做了优化，日常保养时可以直接通过预留的注油孔完成衬套润滑，不需要拆解铰接结构，降低了后期维护的操作难度。结构表面的安装孔位同时预留了液压管路的固定卡扣安装位，作业时液压油管可以沿动臂腔体侧面的固定点位排布，避免作业过程中管路与土石、障碍物剐蹭造成破损，提升液压系统的工作可靠性。不同于通用型的直动臂结构，

　　这款弯折式动臂的轮廓设计充分考虑了作业时的视野需求，驾驶员在操作位可以清晰观察到铲斗的切削刃位置，减少作业时的视觉盲区，提升狭小场地内作业的精准度，避免误操作造成的设备碰撞或者施工超挖问题。在结构细节处理上，所有板材的拼接焊缝都做了应力释放处理，焊接后通过时效处理消除焊接残余应力，避免长期重载作业下焊缝位置出现开裂变形，铰接孔的内表面做了淬火处理，表面硬度达到HRC45-50，可承受长期铰接转动的摩擦损耗，配合铜质衬套使用时，铰接副的使用寿命可以达到数千作业小时，满足工程设备长期高负荷作业的使用要求。
