内燃机活塞头剖面结构三维设计

　　活塞头作为内燃机往复运动核心部件，直接决定燃烧室密封性能与动力传递效率，其结构设计需要同时兼顾高温高压工况下的强度冗余、热变形补偿以及运动副配合精度。从实际应用场景来看，这类活塞头结构广泛适配小排量通用汽油机、小型柴油机以及部分特种动力设备，在工作过程中需要承受燃烧室内瞬时爆发的高温燃气冲击，同时将燃气压力通过活塞销传递给连杆机构，完成热能到机械能的转换。

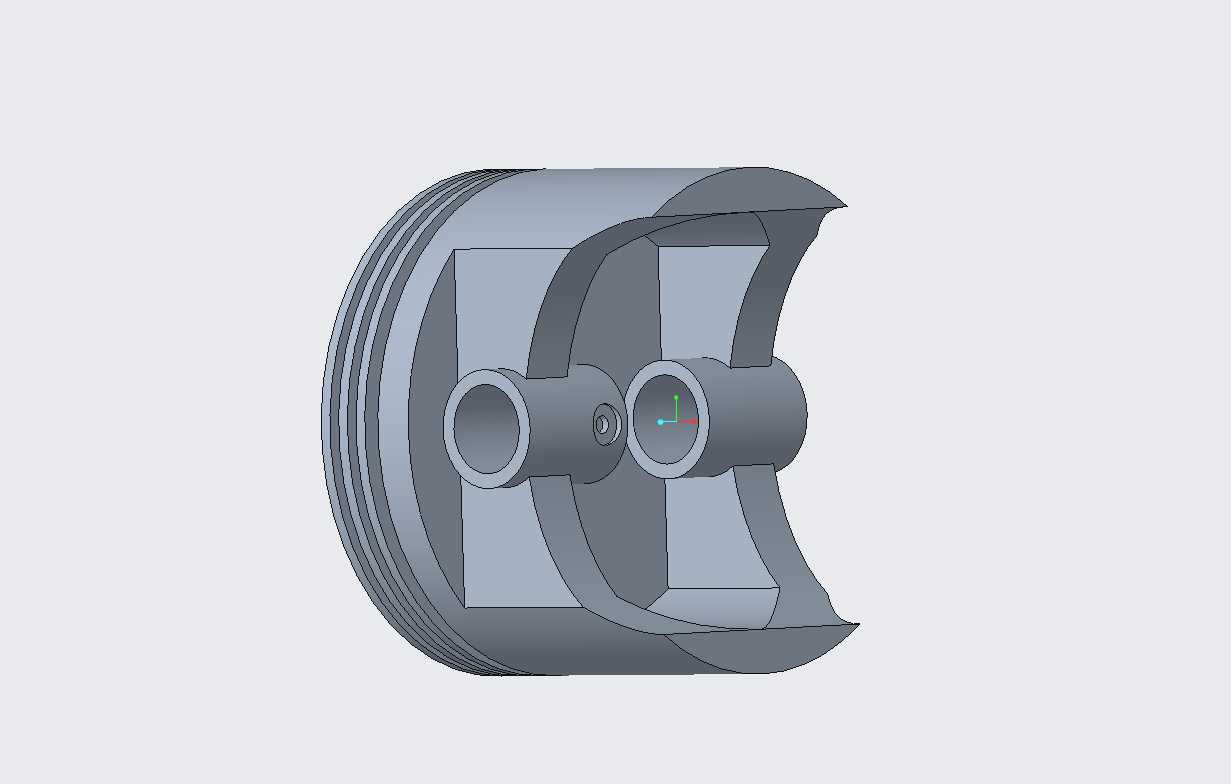

　　本次呈现的剖面结构模型，完整还原了活塞头内部的销座支撑、环槽布局以及内腔加强结构，在设计思路上优先考虑了往复运动过程中的受力均匀性：活塞销座采用对称式双支撑结构，销孔位置做了局部加厚处理，能够抵消活塞销传递侧向力时产生的应力集中，避免长期交变载荷下出现销座开裂问题。外侧环槽区域预留了标准活塞环的安装边界，环槽间距按照密封环、刮油环的常规排布逻辑设置，既保证燃气密封效果，也能实现缸壁润滑油的均匀刮除，减少机油窜入燃烧室的概率。

　　从安装边界来看，活塞头的裙部轮廓做了适配缸径的微椭圆设计，常温状态下裙部与缸壁保留合理配合间隙，在工作温度升高后，裙部热膨胀量能够恰好填充间隙，既避免冷态敲缸，也能防止热态下活塞卡滞在缸筒内。内腔的弧形过渡结构并非随意设置，一方面是为了在保证结构强度的前提下尽可能降低活塞整体重量，减少往复运动产生的惯性力，降低曲轴连杆机构的动载荷；另一方面弧形内壁能够引导曲轴箱飞溅的润滑油流向活塞销座位置，对活塞销与销孔的配合面实现持续润滑，减少运动副的磨损速率。

　　在实际工程选型过程中，这类活塞头的尺寸匹配需要严格对应缸径参数、行程参数以及发动机的额定转速区间，销孔直径需要与选配的活塞销外径保持高精度间隙配合，配合公差通常控制在微米级，避免间隙过大产生敲击异响，或是间隙过小导致热态下销孔抱死。环槽的宽度、深度尺寸需要与对应规格的活塞环完全匹配，气环槽的平面度要求较高，防止燃气从环侧间隙泄漏；油环槽位置设计有回油孔结构，能够将刮油环刮下的多余润滑油导回曲轴箱，避免润滑油异常消耗。

　　从结构设计的细节考量，活塞头顶部的燃烧室轮廓（本模型做了剖面展示）需要匹配对应机型的燃烧室形状，保证油气混合过程中能够形成合理的涡流，提升燃烧效率，减少积碳生成。销座与活塞内腔的连接位置全部采用大圆角过渡，避免截面突变带来的应力集中问题，在交变载荷长期作用下，这类圆角过渡结构能够大幅提升活塞的疲劳寿命，减少断裂失效风险。对于三维建模从业者而言，这类活塞头结构的建模过程需要重点关注各特征之间的位置度约束，尤其是销孔与活塞轴线的垂直度、环槽与活塞轴线的同轴度，这些形位公差直接决定了零件加工完成后的实际装配性能，若建模阶段忽略了这些约束关系，后续生成的工程图将无法指导实际生产加工。

　　在设备实际运行过程中，活塞头的工作环境极为苛刻，顶部直接接触最高可达两千摄氏度以上的瞬时燃烧气体，因此结构设计中还需要考虑热流的传导路径，通过壁厚的均匀变化引导热量从活塞顶向环槽区域传递，再通过活塞环将热量传导到缸壁，最终通过冷却系统带走热量，避免活塞顶局部温度过高导致材料强度下降。本模型展示的剖面结构能够让设计人员直观观察到内部壁厚的分布逻辑，方便在后续优化过程中调整局部壁厚，平衡热传导效率与结构强度之间的关系，避免局部过厚导致热应力积聚，或是局部过薄导致强度不足。
