工业用三芯供电连接插头结构设计

这款三芯供电连接插头，主要面向低压民用及工业小功率电气设备的末端供电接驳场景，广泛适配小家电、小型工业电动工具、室内固定式照明回路、普通测控终端等设备的电源接入需求，是交流供电回路里实现线缆与设备端快速通断、安全接驳的核心基础连接件。在实际使用场景中，这类插头承担着将墙装供电插座端的电力稳定传输至终端用电设备的作用，相比硬线直连的接线方式，它支持设备的快速插拔移位，无需反复拆解接线端子，既降低了非专业人员接错线路的触电风险，也能减少接线端反复拉扯导致的线缆松脱、虚接发热等安全隐患。

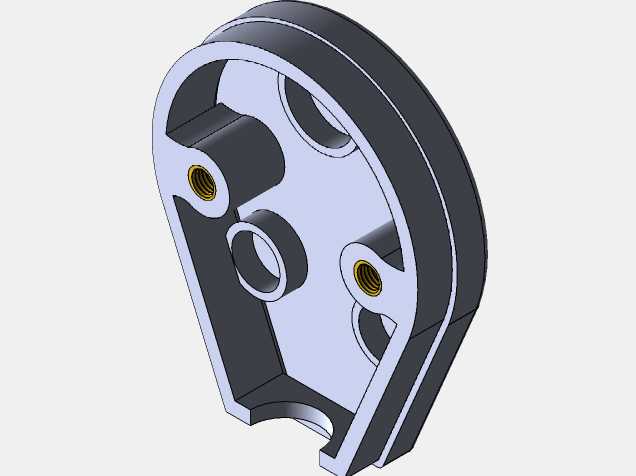

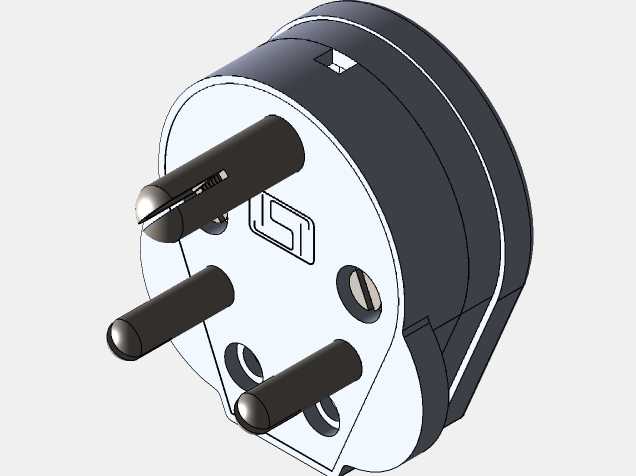

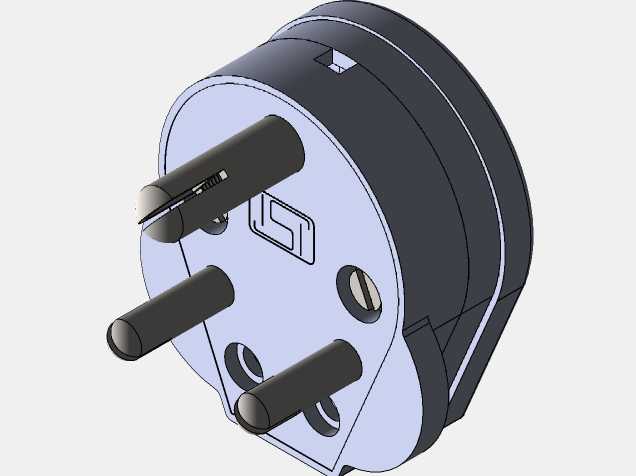

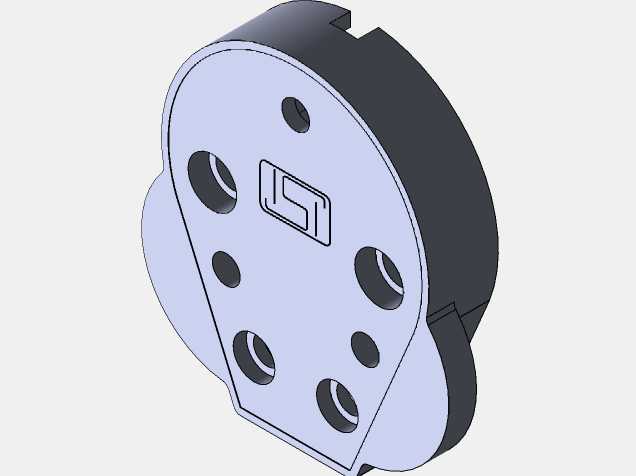

从功能特性来看，这款插头采用三极独立插针的结构设计，三根插针分别对应交流回路中的相线、零线与接地保护线，每根插针配套独立的绝缘隔离腔体，从结构上避免极间飞弧、短路的风险；插针根部设计有防松脱的倒刺卡位结构，与插座端的导电弹片配合时能提供足够的接触抱紧力，避免日常使用中因轻微拉扯、设备振动导致的接触不良问题。插头外壳采用绝缘阻燃的工程塑料材质，表面做了防滑筋条设计，方便用户插拔时施力，外壳的合缝位置设计有错位挡边结构，能阻挡日常泼溅的水渍、灰尘进入插头内部，提升日常使用的安全冗余。

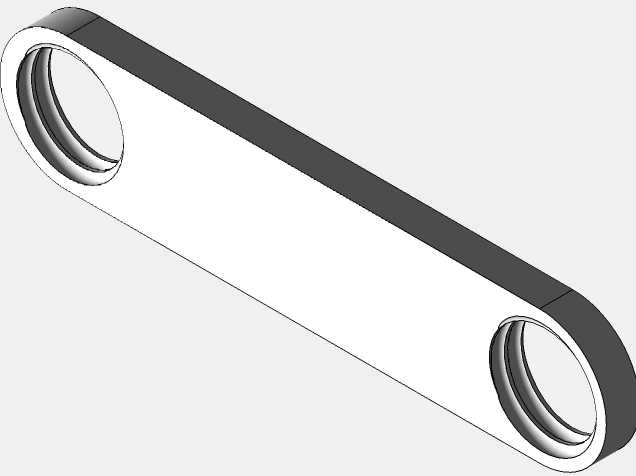

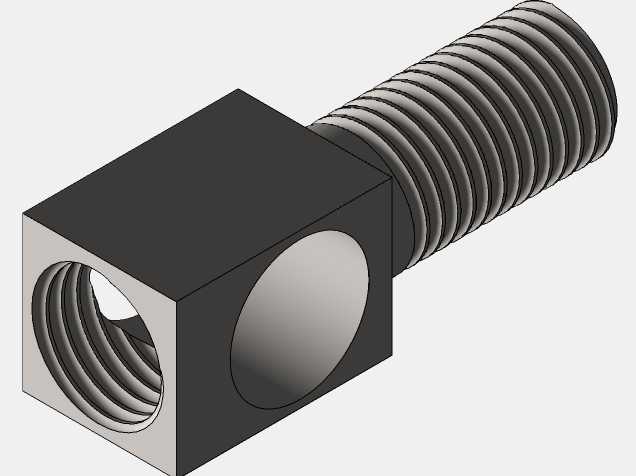

在设计思路上，这款插头优先遵循用电安全的核心原则，三根插针采用差异化的直径与排布角度设计，从物理结构上杜绝反插、错插的可能，接地插针的长度略长于相线与零线插针，保证插拔过程中接地线路优先接通、最后断开，即使设备出现漏电情况也能第一时间通过接地回路导走故障电流，保护使用者的人身安全。内部接线端设计有独立的压线锁片与线缆防拉脱卡扣，接入线缆时每根导线对应独立的接线位，锁片压紧后能避免导线铜丝外露，尾部的防拉脱卡扣会牢牢卡住线缆的外护套层，即使线缆受到外部拉扯，外力也会作用在外护套上而非内部的导线接点，不会出现导线被拉脱导致的内部短路问题。

从安装边界与尺寸适配来看，这款插头的整体外形符合常规家用及工业通用插座的插接尺寸规范，插针的中心距、伸出长度、直径参数完全适配国标10A等级的三孔插座，插头本体的最大外径控制在合理范围内，不会遮挡相邻插座位的使用；尾部的线缆进线孔适配常规0.75-1.5平方毫米的三芯护套线，能满足最大功率2500W以内的用电设备接驳需求，插头与线缆衔接的位置设计有锥形的应力释放缓弯结构，避免线缆反复弯折时在进线口位置出现线芯断裂、护套破损的问题，大幅提升产品的实际使用寿命。
