2轴数控生成式曲面安装固定支架

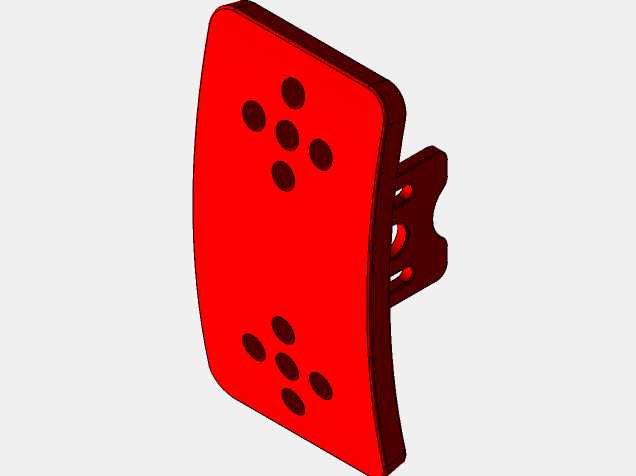

该构件是面向2轴数控设备配套开发的曲面安装固定支架，主要应用在中小型数控加工设备的侧装功能模块挂载场景，可用于固定检测传感组件、小型辅助加工头或是走线防护盖板等附属部件，适配设备侧部带弧度的安装基面，解决平直支架无法贴合弧面安装导致的固定不稳、贴合间隙过大的问题。从实际用途来看，该支架作为设备侧部的承载连接构件，需要同时承担挂载部件的静态承重与设备运行时的小幅振动载荷，因此在设计阶段采用了生成式设计逻辑，在保证结构强度满足载荷要求的前提下，尽可能去除非受力区域的冗余材料，实现构件的轻量化，降低设备侧部的额外负重，避免长期挂载导致的基面变形。产品功能特性上，支架主体采用贴合设备弧面的曲面构型，正反两面均设置了成组的沉头安装孔位，孔位排布经过受力仿真优化，每组孔位对应不同的挂载点位，可兼容多种规格的附属部件安装，无需额外打孔调整；侧部延伸出带卡槽与通孔的连接耳结构，可实现快速卡装定位，再通过紧固件完成锁固，安装时无需额外扶持对位，能有效提升现场装配效率。设计思路层面，该构件完全围绕2轴数控设备的侧部安装边界展开，主体曲面的弧度与对应设备的侧罩弧面完全匹配，安装后可与设备外表面保持齐平，无突出棱角避免现场操作剐蹭；整体厚度控制在适配常规紧固件的安装深度范围内，不会突出设备外廓占用额外操作空间，侧部连接耳的开槽尺寸适配设备侧部的预设卡位，安装后不会与设备内部的走线、传动部件产生干涉。外形尺寸与安装边界上，支架主体为带弧度的板状结构，整体长宽比例适配设备侧部的预留安装区域，所有安装孔的孔距均匹配标准紧固件的安装间距，侧部连接耳的伸出长度经过严格核算，既保证卡接定位的稳定性，又不会超出设备侧部的安全边界，安装完成后构件的所有边缘均做了圆角过渡处理，不存在尖锐边角，符合工业设备的安全设计要求。该支架的生成式结构在保证整体刚性的同时，相比传统等厚实心支架减重效果明显，受力路径经过优化后，载荷可通过主体结构均匀传递到各个安装点位，长期使用不会出现局部应力集中导致的开裂变形问题，适配2轴数控设备长期连续运行的工况需求。
