折弯式传感器安装固定支架结构设计

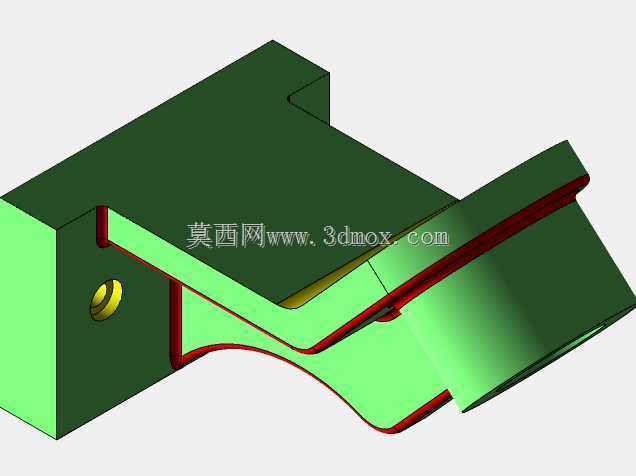

　　这款折弯结构的安装固定构件，主要面向工业现场传感检测单元的安装定位需求设计，在自动化产线的工件到位检测、位置反馈、工位限位场景中，能够为光电类、接近类传感元件提供稳定的安装载体，避免检测过程中因支架刚性不足产生的检测偏移、信号误触发问题。从结构设计逻辑来看，构件整体采用一体化折弯成型思路，主体承载面做了加宽处理，能够适配多数圆柱型、方块型工业传感器的安装尺寸，侧边预留的带螺纹定位孔，可直接通过标准紧固件完成传感器的锁紧固定，无需额外加工转接板，减少现场安装的配件准备工作量。折弯段的弧度过渡经过受力校核，既规避了直角折弯带来的应力集中问题，也能在设备运行产生小幅振动时，通过结构自身的形变余量抵消部分共振影响，

　　保证传感检测端的位置精度始终维持在允许公差范围内。构件的安装边界做了适配性设计，上端的卡槽结构可直接卡接在设备型材的预设安装位上，配合侧面的锁紧孔实现快速固定，不需要在设备主体上额外做大面积的打孔加工，对于现有产线的传感单元加装改造场景十分友好，能够大幅缩短现场施工的调整周期。从功能特性上看，构件的两个垂直安装面分别承担不同作用，竖直面负责与设备主体的安装基准面贴合定位，保证整体安装的垂直度公差，水平面及延伸的折弯斜面则用于固定传感元件，斜面的倾斜角度经过反复校准，能够让传感器的检测方向正对待检测工件的触发位置，避免检测盲区的出现。结构边缘做了倒钝处理，没有尖锐的飞边棱角，现场安装调试时不会划伤操作人员的手部，

　　也不会对传感器的连接线缆造成割线破损风险。在实际设备适配场景中，这类固定支架可广泛应用在输送线的工件计数工位、机床加工的刀具到位检测位置、自动化装配设备的零件定位反馈环节，相比直板式安装支架，折弯结构的设计能够让传感器的安装位置更贴近检测点，同时避开设备上的运动部件干涉区域，不需要额外加长传感器的检测距离选型，降低传感元件的采购成本。设计过程中针对安装孔位的位置度做了严格约束，螺纹孔与安装基准面的垂直度公差控制在0.1mm以内，避免传感器锁紧后出现检测方向偏斜，导致检测距离达不到设计要求的问题。折弯处的圆角半径根据板材厚度做了匹配设置，既保证折弯成型时不会出现板材开裂的问题，也能让结构整体的抗扭刚性满足工业现场长期运行的要求，

　　即使在设备频繁启停、存在持续小幅振动的工况下，支架也不会出现松动变形，保证传感信号的长期稳定输出。构件的整体外形尺寸经过紧凑化设计，在保证结构刚性和安装空间的前提下，尽可能压缩了自身的占用体积，不会在设备内部占用过多的布线和运动空间，对于安装空间局促的紧凑型自动化设备而言，这类紧凑化的折弯支架比通用型可调支架的适配性更强，不需要反复调整支架的伸出长度和角度，一次安装即可到位，减少现场调试的时间成本。
