三耳带凸台中心孔安装连接支座

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609465
  • 三耳带凸台中心孔安装连接支座
  • 三耳带凸台中心孔安装连接支座

  这类三耳式带中心凸台的连接支座,常应用在工业传感检测模块的安装固定场景中,作为检测元件与设备主体机架之间的过渡承载构件,承担定位、支撑、隔振以及载荷传递的作用,在自动化生产线的位置检测工位、工业机器人末端执行器的传感安装位、输送线的物料到位检测点位都能见到同类结构的身影。从实际使用场景来看,这类构件需要同时满足中心定位精度、多方向安装适配性以及长期载荷下的结构稳定性要求,因此在结构设计阶段就需要兼顾安装便捷性与力学性能的平衡。

  从结构功能特性来看,构件中心设置带加厚凸台的通孔,这个孔位主要用于穿装传感元件的主体或者定位销轴,凸台结构的设计一方面增加了孔位的接触长度,提升定位配合的精度,避免薄壁结构孔位在反复拆装或者长期受载后出现磨损变形,另一方面凸台边缘做了圆弧过渡处理,能够有效降低应力集中系数,在承受径向载荷或者冲击载荷时,避免凸台与基板衔接位置出现开裂风险。三个沿周向均匀分布的安装耳呈120度夹角排布,每个耳片末端都设置了沉头安装孔,这种三耳均分的布局相比两耳结构拥有更好的抗倾覆稳定性,相比四耳结构又减少了安装孔位的加工量与安装对位的难度,沉头孔的设计可以让安装螺栓的头部完全沉入构件表面以下,不会突出平面干涉后续安装的传感元件或者周边其他构件,同时沉头孔的贴合面能够保证螺栓锁紧后受力均匀,避免螺栓受剪出现松动。

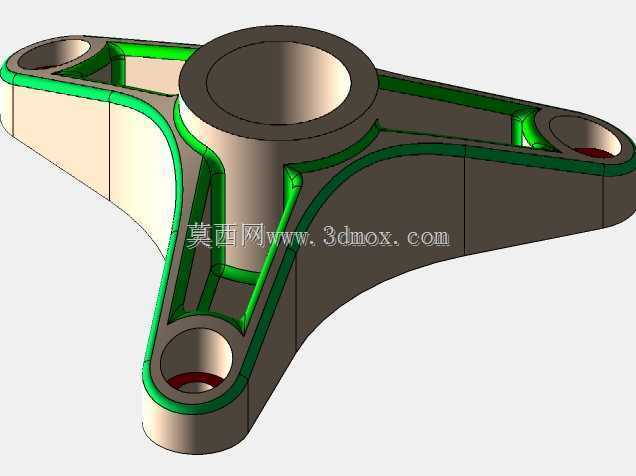

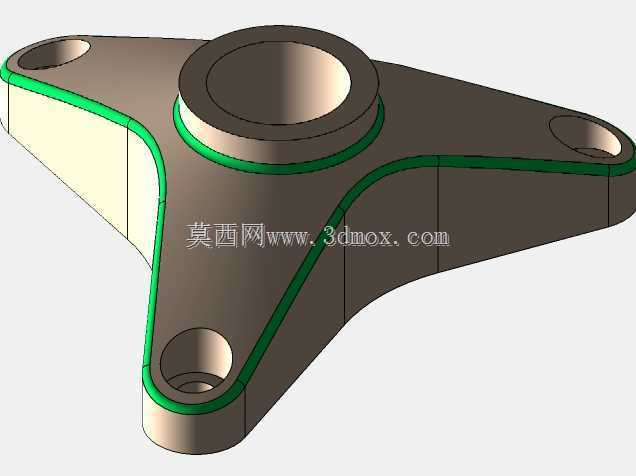

  在设计思路上,整个构件采用等强度设计逻辑,耳片与中心凸台的衔接位置做了渐变式的加厚过渡,从耳片末端较薄的截面逐步过渡到中心凸台位置的最大厚度,同时在衔接棱边位置设置了连续的圆角加强结构,也就是模型上绿色标识的区域,这些圆角并非单纯的外观修饰,而是对应力集中高发的衔接位置做结构强化,在不额外增加过多整体重量的前提下,大幅提升构件的抗弯曲、抗扭转载荷能力。构件的底面设计为完整的平面,作为安装贴合基准面,这个平面的平面度公差需要控制在合理范围内,保证安装后与设备机架表面完全贴合,不会出现安装翘曲导致的传感元件定位偏移,中心凸台的上端面同样为精加工平面,作为传感元件的安装定位基准,与中心孔的轴线保持严格的垂直度要求,避免传感元件安装后出现倾斜,影响检测精度。

  从安装边界与尺寸适配角度来看,三个安装耳的外轮廓形成的外接圆直径,决定了构件安装时需要预留的最小平面空间,在选型适配时需要确认安装工位的机架平面尺寸能够覆盖这个外接圆范围,同时三个沉头孔的中心距需要与机架上预设的安装螺孔位置完全匹配,避免出现安装孔位错位无法装配的问题。中心凸台的高度决定了传感元件安装后与机架表面的间隔距离,这个高度需要根据传感元件的检测距离要求做适配,既不能过高导致构件整体重心上移降低稳定性,也不能过低导致传感元件与机架表面距离不足,出现检测信号干扰或者碰撞风险。中心通孔的直径需要与所适配的传感元件外径或者定位销轴直径采用合适的配合公差,间隙过大会导致定位精度不足,间隙过小则会增加装配难度,甚至在温度变化出现热胀冷缩时出现卡滞问题。

  在实际工程应用中,这类构件通常会根据使用环境选择不同的加工材质,常规工况下采用铝合金材质加工,兼顾重量轻、加工性能好、不易锈蚀的优势,在重载或者有腐蚀介质的工况下则会采用不锈钢材质,提升结构强度与耐腐蚀性。构件表面的棱边都做了倒角处理,去除加工毛刺,避免安装过程中划伤操作人员或者损坏传感元件的线缆。三个耳片的外形采用流线型过渡设计,除了提升结构强度之外,也能够减少设备运行过程中构件周边的气流扰动,对于高精度检测场景来说,这种设计能够降低气流振动对传感元件检测精度的影响。在装配流程中,通常先将传感元件固定在中心凸台位置,调整好检测角度后锁紧中心位置的固定件,再将整个构件通过三个耳片的沉头孔固定在机架预设位置,安装时需要按照对角顺序逐步拧紧螺栓,避免单个螺栓先锁紧导致构件出现倾斜,保证基准面完全贴合。
