叉型铰接连接头结构设计

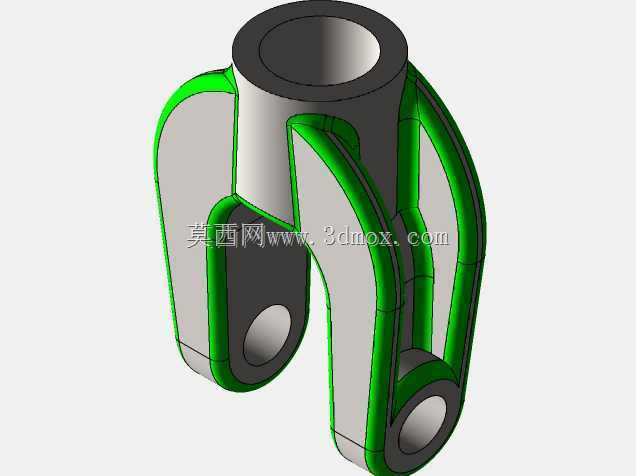

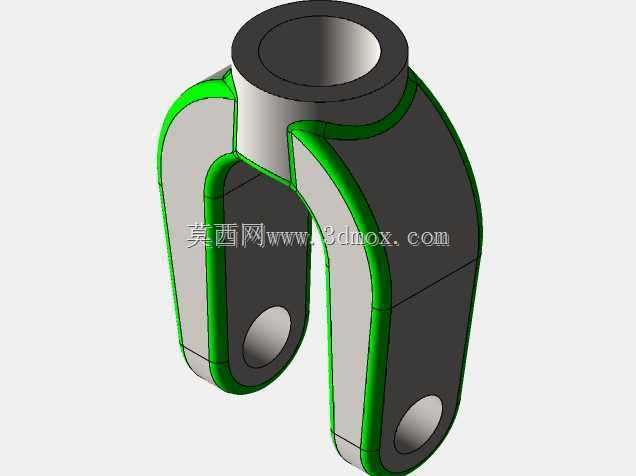

　　这类叉型铰接连接头，在工业传动、连杆机构、工装夹具、行走机构的铰接点位应用十分广泛，核心作用是实现两个构件之间的可转动铰接连接，传递拉压载荷的同时，允许连接副在设定角度范围内相对摆动，避免刚性连接带来的应力集中问题。从结构本身来看，主体采用对称叉臂加单端同轴套筒的布局，上端的贯通套筒用于穿装铰接销轴，和配套的杆端、支座端形成转动副，套筒内壁的加工精度直接决定铰接副的转动顺畅度与磨损寿命，设计时需要根据承载等级匹配对应的公差配合，常规轻载场景下选用H8/f7的间隙配合即可满足转动需求，重载冲击场景则需要考虑加装衬套，降低基体的磨损速率，后期维护仅需更换衬套即可，无需整体更换构件。两侧的叉臂采用等厚对称设计，臂身做了大圆弧过渡处理，

　　没有尖锐的应力集中棱角，从套筒根部延伸至叉臂下端的安装孔位，过渡曲面的曲率经过反复校核，能够在额定拉压载荷下将应力均匀分散到整个臂身，避免局部应力超限导致的臂身开裂问题。叉臂下端的两个同轴安装孔，用于和被连接的构件端部铰接，两个孔的同轴度公差需要严格控制在0.02mm以内，否则穿装销轴后会出现卡滞、别劲的问题，长期运行会加剧销轴和孔壁的偏磨，大幅缩短构件的使用寿命。设计过程中，首先需要明确铰接点位的额定载荷、最大摆角范围、安装空间边界这几个核心参数，再反推各个部位的尺寸：上端套筒的内径由配套销轴的直径决定，套筒的壁厚需要根据剪切强度、挤压强度计算确定，避免销轴受力时套筒出现胀裂变形；两侧叉臂的间距需要和被连接构件的端部厚度匹配，

　　预留0.5-1mm的装配间隙，方便安装时对位调整，同时避免运行过程中叉臂内侧和构件端部出现摩擦剐蹭。叉臂的外形没有采用规则的直臂结构，而是顺着应力传递的路径做了曲面收窄设计，在保证结构强度的前提下尽可能去除冗余材料，降低构件自身重量，这对于需要频繁往复运动的连杆机构来说，能够有效降低运动惯量，提升机构的动态响应速度，减少驱动端的负载损耗。从安装边界来看，这类构件的安装不需要复杂的定位结构，仅需保证三个铰接孔的轴线平行度符合设计要求即可，装配时先将被连接构件的端部置于两个叉臂之间，对齐孔位后穿装下端的铰接销轴，加装轴向限位挡圈防止销轴窜出，再将上端套筒和配套的连接端对齐，穿装上端销轴完成装配，整个装配过程不需要专用工装，

　　常规的钳工工具即可完成作业，后期维护拆解也十分便捷。在实际应用场景中，这类铰接件常见于工程机械的拉杆机构、自动化设备的连杆传动组、工装夹具的压紧臂铰接点、物流设备的升降机构连接点位，不同应用场景下可以根据工况需求更换对应的材质，常规室内无腐蚀场景选用45号钢调质处理即可满足强度需求，户外腐蚀环境则可以选用不锈钢材质或者做表面镀锌、喷塑处理，提升防腐性能；如果是对轻量化有要求的场景，也可以在等强度校核的前提下选用铝合金材质加工，进一步降低自身重量。需要注意的是，这类铰接件在设计时不能单纯追求外观的流线型而忽略结构强度，所有的曲面过渡都要服务于应力分散的需求，不能为了造型随意削减受力部位的壁厚，尤其是套筒和叉臂连接的根部位置，是整个构件应力最高的区域，必须保证足够的过渡圆角，避免加工时出现刀痕、缺料等缺陷，否则在交变载荷作用下很容易从缺陷位置萌生疲劳裂纹，最终导致构件断裂失效。另外，铰接孔的端面需要设计对应的沉槽，用于安装销轴的润滑脂嘴或者防尘密封件，在多粉尘、户外淋雨的场景下，加装防尘密封圈能够有效阻挡粉尘、水分进入铰接副内部，避免磨粒磨损和锈蚀，大幅延长铰接副的维护周期。
