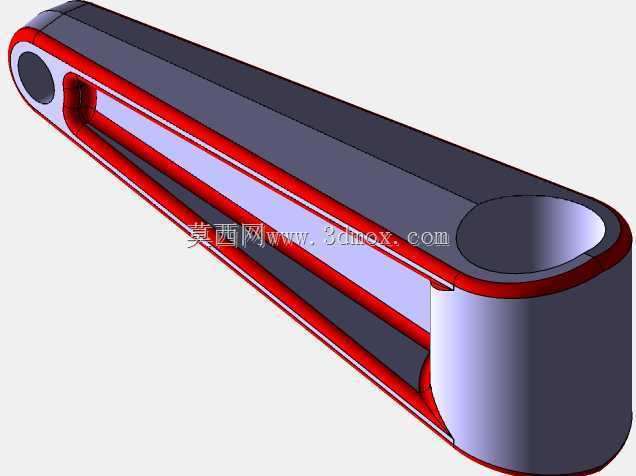

长条形双端铰接传感安装连接臂结构

　　该构件为长条形双端铰接式连接支撑结构，主要应用于工业传感检测场景的安装固定与位置传导环节，在自动化产线的位移检测、姿态反馈工位中，可作为传感单元的承载连接部件，将被测端的位移、摆动动作稳定传递至传感检测端，避免传感元件直接承受侧向载荷与冲击，延长检测元件的使用寿命。从结构功能来看，构件两端设置同轴铰接孔位，可分别与固定基座、被测活动端形成转动副连接，中间段采用中空带加强筋的截面设计，在保证整体结构刚度的前提下大幅降低自身重量，减少活动端的负载惯量，适配高速往复摆动的检测工况。设计过程中优先考虑了铰接位的同轴度公差，两端孔的轴线平行度控制在合理范围内，避免安装后出现卡滞、别劲的问题，孔位内部预留了标准衬套的安装空间，

　　可根据实际磨损情况快速更换耐磨衬套，降低后期维护成本。外形尺寸方面，构件整体为细长型布局，长度方向的尺寸适配多数中小型自动化设备的安装间距，宽度方向的外轮廓做了圆角过渡处理，避免安装调试过程中锐边划伤操作人员或线缆，厚度方向的尺寸经过受力校核，在承受额定径向载荷时形变量控制在传感检测允许的误差范围内，不会因结构形变导致检测数据失真。安装边界上，两端铰接孔的中心距为核心安装尺寸，设计时预留了标准紧固件的操作空间，中间段的侧面设置有传感元件的安装定位面，定位面的平面度满足传感元件的安装基准要求，可直接通过螺栓固定检测单元，无需额外加工转接板。结构的加强筋沿长度方向布置，与主体侧壁形成封闭的箱型截面，相比实心结构减重超过40%，

　　同时抗扭刚度提升明显，在承受偏载力矩时不会出现明显的扭转变形，保证两端铰接转动的顺畅性。实际应用中，该构件可配合位移传感器、角度传感器使用，当被测端产生直线位移或角度摆动时，连接臂随动绕铰接点转动，将动作同步传递至传感端的检测拨杆或转轴，确保检测信号的实时性与准确性，避免因连接间隙导致的信号滞后、检测误差超差问题。构件的外轮廓无突出的安装凸台，整体结构紧凑，可在狭小的设备内部空间完成安装，适配设备内部紧凑的布局要求，铰接孔的孔径采用通用标准尺寸，可与市面上多数标准销轴、铰接螺栓适配，无需定制特殊连接件，降低物料采购成本。设计时还考虑了不同工况的适配性，主体结构的壁厚经过优化，在常规工业环境下具备足够的抗振动、抗冲击能力，即使在设备启停、急停产生的瞬时冲击载荷下，也不会出现结构变形或断裂问题，连接部位的间隙控制在合理范围，既保证转动灵活，又不会因间隙过大导致检测回程误差超标。
