带缺口定位圆盘式机械连接结构件

　　这类带缺口的圆盘类结构件，常出现在需要周向限位、快速拆装的传动连接场景中，比如轻工设备的间歇传动工位、检测设备的载具定位基座、小型自动化线的工位转接模块上，核心作用是实现两个同轴部件之间的扭矩传递，同时预留的缺口可以配合卡销、拨杆实现快速对位，不需要完全拧紧紧固件就能完成周向位置锁定，在需要频繁更换工装、调整工位角度的设备上实用性很强。从结构设计来看，中心的通孔是核心的同轴定位基准，加工时需要保证孔的圆柱度与端面的垂直度，否则装配后会出现同轴度偏差，导致传动过程中出现偏磨、抖动的问题。盘面上均匀分布的三个小孔是安装固定孔，孔位的分度精度直接决定了部件安装后的周向位置准确性，设计时孔边做了微小的倒角处理，既可以去除加工毛刺，

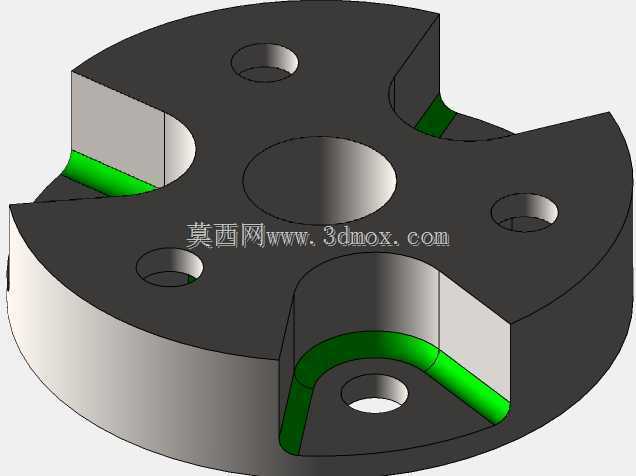

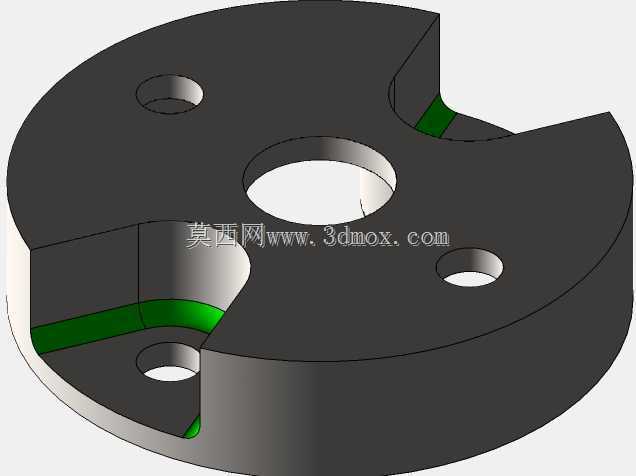

　　也能在装配时引导紧固件顺利导入，避免螺纹错牙。盘体上开出的三个对称缺口并非随意设置，每个缺口的侧面都做了局部的加强过渡，也就是图中绿色标识的区域，这部分是应力集中的高发位置，在传递扭矩时，缺口根部会承受较大的剪切应力，做圆弧过渡加局部增厚的设计，能有效分散应力，避免长期交变载荷下出现裂纹。从安装边界来看，这类零件的厚度通常根据传递扭矩的大小计算确定，外径尺寸需要匹配对应安装位的沉台尺寸，缺口的宽度要适配配套拨销的直径，预留0.1到0.2毫米的间隙，既保证拆装顺畅，又不会因为间隙过大导致传动回程差。设计这类零件时，首先要确定中心定位孔的配合公差，通常选用H7的基孔制公差，和配套的轴做间隙或者过渡配合，根据拆装频率调整配合松紧度。

　　固定孔的位置要避开缺口的应力集中区，孔中心到盘体外缘的距离要保证至少有一个孔径的壁厚，避免安装时紧固件压溃边缘。缺口的根部圆弧半径不能过小，通常不小于2毫米，半径过小会导致应力集中系数陡增，大幅降低零件的疲劳寿命。实际应用中，这类零件常采用45号钢加工后做发黑处理，有防锈需求的场景也会选用304不锈钢，载荷较小的工位还可以用铝合金加工降低整体重量。装配时需要保证盘体的两个端面平行度在0.02毫米以内，否则锁紧后会出现端面翘曲，影响相邻部件的贴合精度。和普通的整圆法兰相比，这种带缺口的结构不需要完全拆卸所有紧固件，只要松开固定螺丝旋转一定角度，就能让缺口对准拨销完成拆卸，在设备维护、工装更换的场景下能节省大量拆装时间，

　　尤其适合多品种小批量生产的柔性生产线，工位切换时不需要复杂的调整就能快速完成工装替换。另外，缺口的位置还可以作为周向定位的基准，装配时只要将缺口对准设备上的定位标记，就能保证安装角度的一致性，降低人工调整的误差。在建模过程中，需要重点关注缺口处的过渡特征，不能直接做直角切除，必须添加圆角过渡，同时要做干涉检查，确认零件在旋转过程中缺口和周边部件不会发生碰撞，固定孔的深度要匹配对应螺丝的长度，避免螺丝过长顶到相邻部件或者过短导致锁紧力不足。这类零件虽然结构看似简单，但细节处的公差、倒角、应力释放设计，直接决定了整个传动工位的运行稳定性和使用寿命，很多新手设计时容易忽略缺口根部的过渡处理，往往在设备运行一段时间后就出现零件断裂的问题，需要在设计阶段就结合实际载荷工况做强度校核，确认薄弱位置的安全系数满足使用要求。
