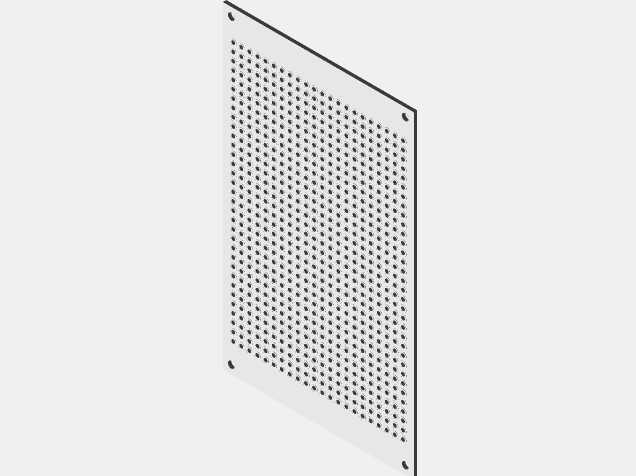

9x15cm单面等距穿孔原型板结构设计

这款9x15cm规格的单面穿孔原型板，主要面向电子电路原型搭建、小型元器件快速试装、实验室电路验证、小型机电模块预安装等场景使用，是电子研发、机电调试、创客制作环节中常用的基础承载构件，能够为零散的电子元件、小型机械结构件提供统一的安装基准面，省去临时打孔、裁切基板的繁琐步骤，大幅提升原型验证阶段的组装效率。在实际使用过程中，该原型板可直接放置于实验工作台面，也可通过侧边预留的安装位固定在设备机架、测试治具上，适配面包板外接模块、直插式电子元件、小型传感器、微型执行机构的快速插接与固定，无需额外制作专用安装基座，能够满足从课程实验、个人DIY创作到小批量产品前期功能验证的多场景承载需求。产品采用单面穿孔的结构设计，所有穿孔均按照3.81mm的标准间距均匀排布，该间距匹配行业通用的直插元件引脚间距、接插件安装尺寸，能够兼容绝大多数常规规格的电子元器件引脚穿过，孔位排布规整无偏移，可避免因孔位错位导致的元件安装卡滞、引脚弯折问题；板体为平整矩形结构，板面无凸起结构，单面布设穿孔的设计能够区分安装面与布线面，背面可预留充足空间走飞线、粘贴绝缘胶带，降低布线过程中出现短路的风险。设计阶段优先考虑了原型搭建的通用性需求，整体外形尺寸控制为90mm×150mm的矩形规格，属于中小型原型板的常用尺寸，既能够容纳常规功能电路的全部元件排布，又不会占用过多实验台空间，板体边缘做了细微的倒角处理，避免拿取过程中划伤手部；穿孔的孔径经过适配性调校，既能保证元件引脚顺畅穿过，又能对直插元件起到一定的限位作用，避免元件轻易松脱，孔位从板边预留了安全距离，防止靠近边缘的孔位在安装螺丝时出现板体开裂的问题；整体板面平整度控制严格，安装后不会出现板体翘曲导致的元件引脚接触不良问题，能够为原型电路、小型机构提供稳定平整的承载基础，适配各类临时组装、功能验证场景的使用需求。
