带定位凸台的异形夹装基座结构设计

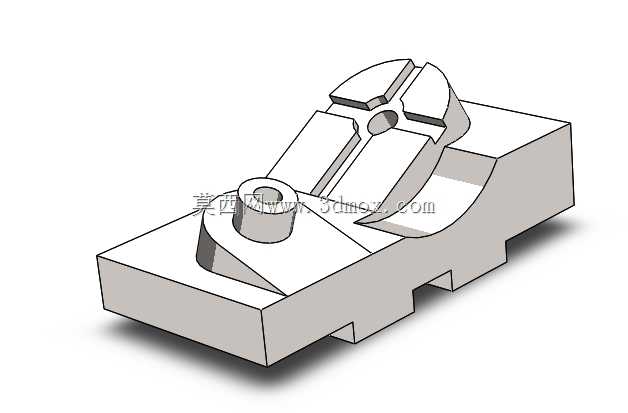

该夹装基座是工装夹具系统中的核心承载定位构件，主要应用于小型精密零件加工工位、自动化装配线定位工位以及检测工装的承载场景，在生产环节中承担工件定位、装夹支撑、工位基准传递的核心作用，能够为待加工或待装配的小型异形零件提供稳定的安装基准，避免加工或装配过程中出现工件位移、基准偏移的问题，保障工序精度的一致性。从功能特性来看，基座主体采用一体化铣削成型的结构设计，底部设置有对称分布的定位卡槽，可直接与生产线的标准导轨槽或工装台的T型槽配合卡接，无需额外制作转接安装板，大幅缩减工位调试的准备周期；基座上部设置有两处功能结构，靠前位置的带孔凸台为定位销安装位，可插入适配直径的圆柱定位销，实现待装夹零件的孔位精准定位，靠后位置的分叉式开口夹槽为工件夹紧位，槽体中部的半圆避让孔可避开工件的突出轴段，两侧的平行夹面可配合压紧螺钉实现对工件侧边的稳定夹持，夹槽的开口角度经过反复校核，既保证足够的夹持接触面积，又预留了工件取放的操作空间，不会出现装夹干涉的问题。在设计思路上，该基座优先遵循基准统一原则，将安装定位基准、工件装夹基准、加工避让基准整合在同一构件上，减少多零件拼接带来的累积误差，整体结构去除了所有非必要的冗余材料，在保证基座整体刚性的前提下控制构件自重，降低工装台的负载压力；基座的所有棱边均做了倒角处理，既避免操作人员取放时被锐边划伤，也能消除应力集中点，提升构件长期受夹紧力作用下的结构稳定性，防止长期使用出现边角崩裂的问题。从安装边界来看，基座底部的卡槽间距适配行业通用的120mm间距工装导轨，整体安装占用的台面空间较小，可在同一台面上密集排布多个同类型基座，适配多工位同步加工的生产线布局，上部夹槽的开合范围可覆盖10-35mm厚度的小型零件，定位凸台的销孔为标准直径规格，可根据不同工件的定位需求快速更换对应尺寸的定位销，无需更换整个基座，大幅提升了工装的适配灵活性，能够快速切换不同型号工件的装夹需求，降低小批量多品种生产场景下的工装制造成本。
