双层导轨式接线端子连接器三维建模

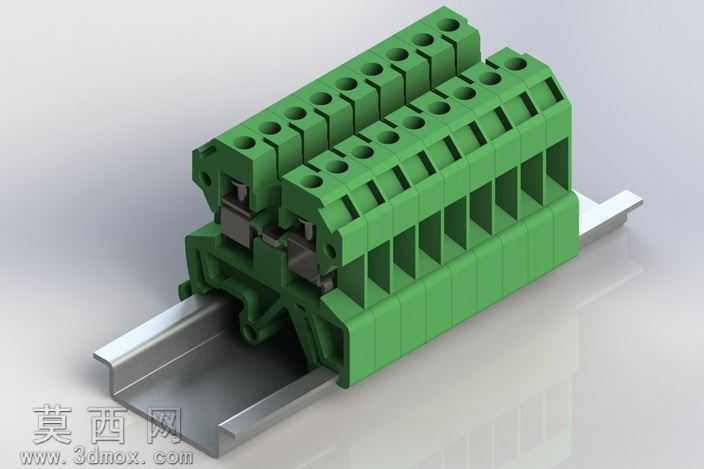

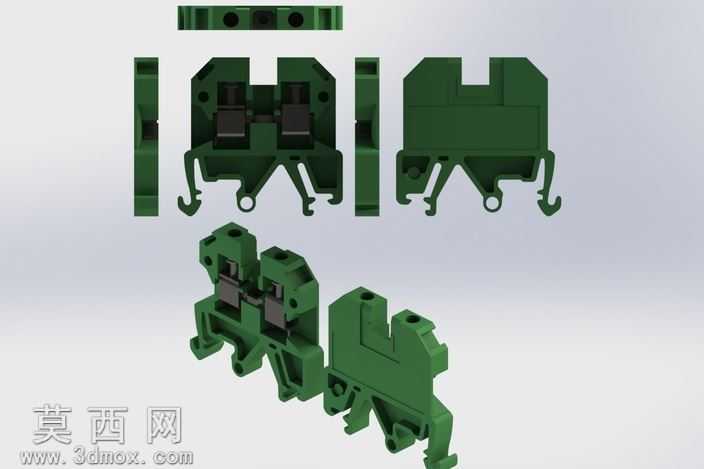

本模型为双层导轨式接线端子连接器，采用SolidWorks进行全参数化三维建模，建模过程严格遵循工业电气连接件的实际生产尺寸规范，完整还原了产品的装配结构与细节特征。建模初期先梳理产品的层级装配关系，将整体结构拆分为基座壳体、上层接线模组、下层接线模组、导轨卡扣结构、导电嵌件、接线锁紧螺钉六个独立子部件，分别进行零件建模后再完成总装配，确保各部件的配合公差符合实际装配要求。材质设置上，外壳部分采用哑光绿色工程塑料材质，调整材质的粗糙度、漫反射参数还原PA66绝缘塑料的真实质感，金属导轨部分赋予镀锌钢材材质，添加细微的金属磨砂纹理与环境反射效果，内部导电嵌件设置为铜合金材质，呈现金属导电件的哑光金属光泽，锁紧螺钉采用不锈钢材质，还原标准紧固件的表面质感。渲染阶段采用工作室三点布光方案，主光源从斜上方45度投射，勾勒产品的整体轮廓与双层结构的层级关系，辅助光源补充暗部细节避免结构死黑，添加柔和的环境光遮蔽效果，凸显导轨卡扣、接线孔位、壳体加强筋等细节特征，背景采用浅灰色渐变背景突出产品主体。结构设计上，该连接器采用双层接线布局，在相同导轨安装长度下提升一倍的接线容量，底部设置弹性导轨卡扣结构，可快速卡装在标准DIN电气导轨上，拆卸时扳动卡扣即可快速取下，每个接线位设置独立的螺钉锁紧结构，导线接入后拧紧螺钉即可实现可靠的电气连接，壳体侧面设置拼接定位结构，多组端子并排使用时可实现无缝拼接对齐，壳体表面的加强筋结构既提升了塑料壳体的结构强度，也增加了插拔接线时的摩擦力，方便现场施工操作。建模过程中对所有接线孔位、导轨配合尺寸、螺钉安装位都做了精确的参数约束，可直接用于电气柜布线的装配模拟、产品结构验证以及生产开模前的结构校核，模型细节完整，无多余碎面与破面，装配关系清晰，可直接导出通用格式用于不同场景的设计使用。
