滚珠丝杠配套BK/BF型轴承支承固定座

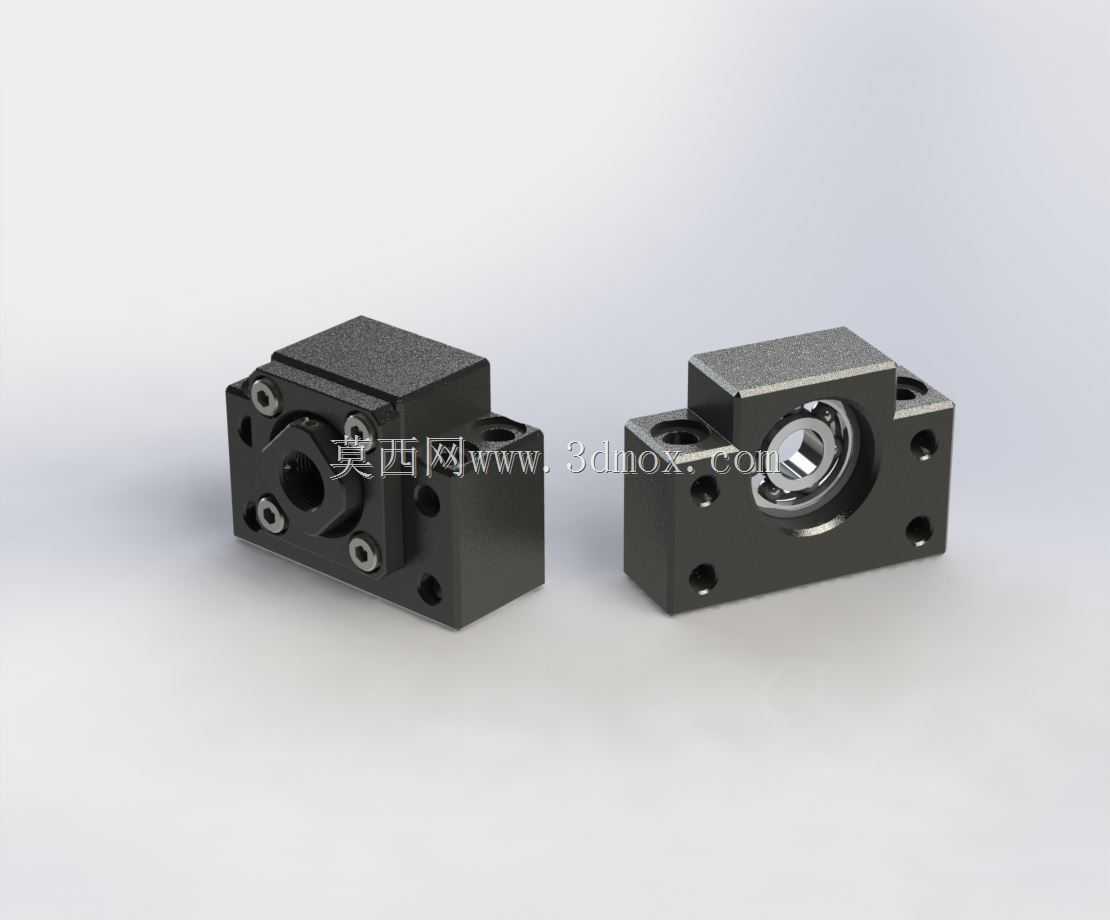

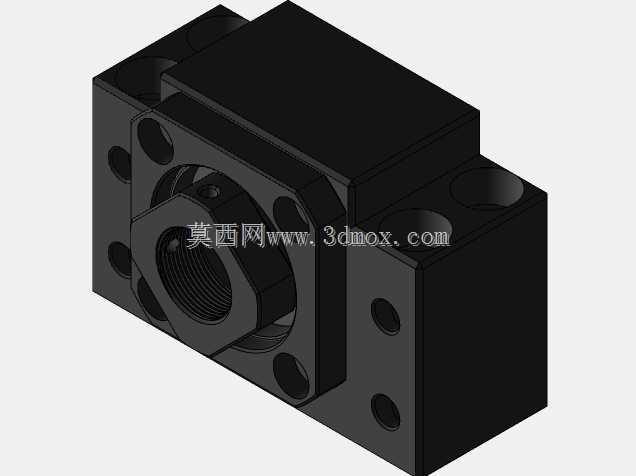

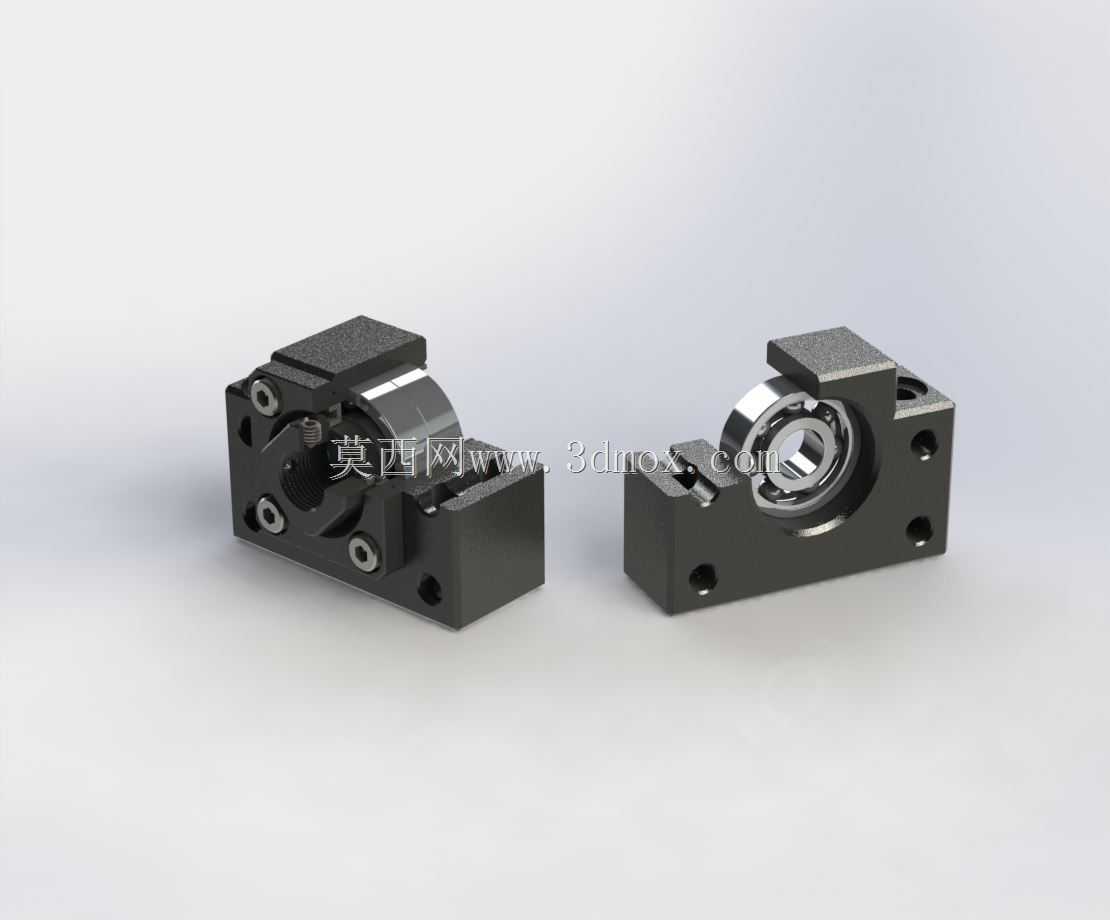

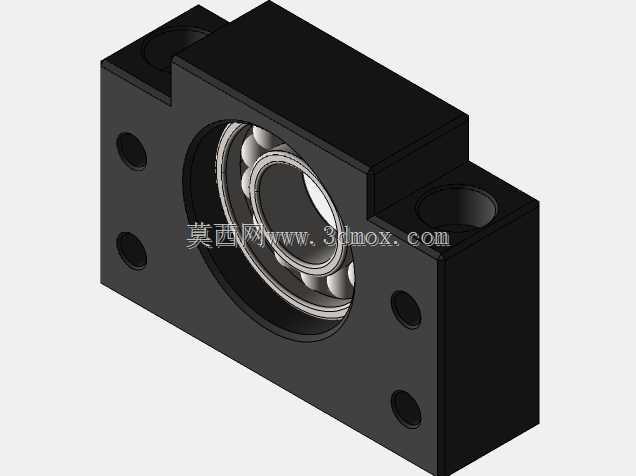

这套BK/BF型轴承支承装置是滚珠丝杠传动系统里的核心配套支承部件，广泛应用在数控加工设备、精密传动工作台、自动化线性模组、3D打印成型设备、电子加工流水线等需要精准直线传动的场景中，承担着固定丝杠端部、约束丝杠径向与轴向窜动、保障丝杠回转精度的关键作用，是整套直线传动系统能够稳定输出精准位移的基础支撑构件。其中BK型为固定侧支承座，内部集成了成对配置的角接触轴承，能够同时承受径向载荷与双向轴向载荷，牢牢锁死丝杠的轴向位置，避免传动过程中出现轴向窜动影响定位精度；BF型为支撑侧支承座，内部采用深沟球轴承结构，主要承担径向载荷，同时可适配丝杠运转过程中因温升产生的微量轴向伸长，避免丝杠因热胀冷缩出现弯曲变形，保障传动顺畅。在产品设计思路上，这套支承座采用了方块式一体化本体结构，本体选用优质钢材经精密加工后做发黑防锈处理，表面平整无毛刺，安装基准面经过精磨处理，平面度控制在极高公差范围内，能够保障安装后与设备安装面的贴合度，避免因安装面不平带来的装配应力影响轴承运转精度。轴承安装孔采用同轴度极高的阶梯孔设计，能够保证内置轴承装配后内孔与安装基准面的垂直度，让丝杠装配后不会出现偏摆，降低运转过程中的噪音与磨损。从安装边界来看，支承座本体为规整的长方体结构，四个角位置设置了贯通的安装沉孔，可直接通过内六角螺栓固定在设备的安装基板上，安装孔位采用行业通用的标准化间距设计，能够适配市面上绝大多数同规格的滚珠丝杠安装需求，无需额外做安装位的二次加工。固定侧支承座端部设置了轴承锁紧结构与密封端盖，既能够通过锁紧螺母将轴承内圈与丝杠轴端牢牢锁定，也能通过端盖阻挡外部粉尘、切削液进入轴承内部，延长轴承的使用寿命；支撑侧支承座采用开放式轴承配合卡簧限位的结构，装配便捷，同时预留了足够的丝杠轴端活动余量，适配不同工况下的热变形补偿需求。整套支承装置配对使用时，能够为滚珠丝杠提供两端稳定的回转支撑，将丝杠的回转跳动控制在极小范围内，有效提升整套直线传动机构的定位精度、重复定位精度与运转平稳性，降低传动过程中的振动与噪音，延长整套传动系统的维护周期与使用寿命，在各类需要精密直线传动的机械设备中都有着极高的应用普及率。
