半自动液压混凝土砖块压制成型设备

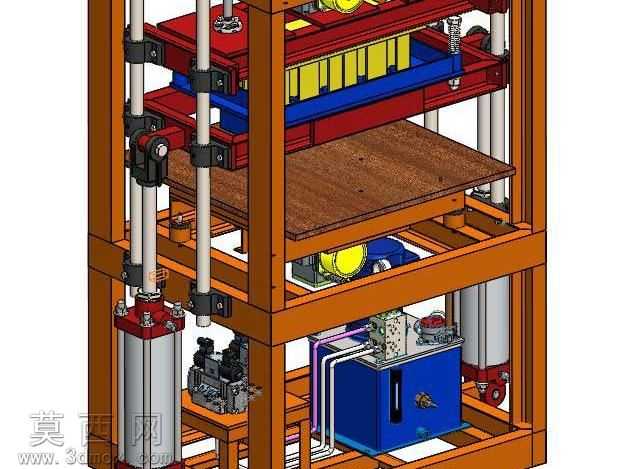

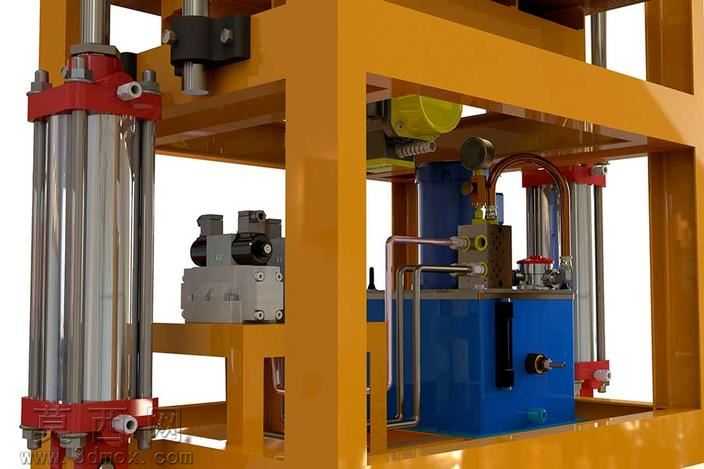

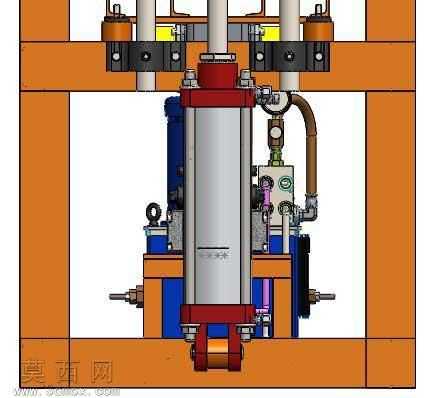

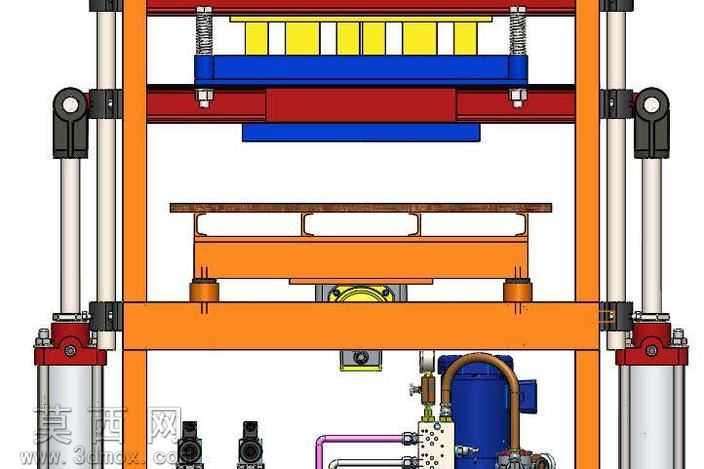

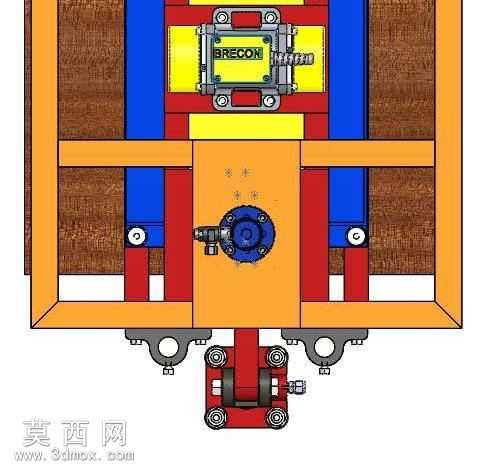

本模型为半自动液压混凝土砖砌块成型设备，采用SolidWorks完成全参数化三维建模，整体结构以框架式承载机架为核心，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动部件的装配关系都做了精准还原。模型渲染阶段采用工业级写实材质方案，主体承载机架赋予橙黄色金属烤漆材质，还原钢材表面喷涂后的哑光质感与细微颗粒纹理；液压执行部件采用镀铬金属材质，精准表现活塞杆表面的高反光镜面效果与缸筒的金属磨砂质感；液压站箱体赋予蓝色工业漆材质，阀组、管路部件分别对应铸铁、黄铜、不锈钢等不同金属材质特性，通过调整粗糙度、反射率参数让不同部件的材质区分清晰，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，设备采用立式四柱导向配合双液压油缸驱动的压制结构，上模连接液压活塞杆完成垂直方向的压合动作，下模配套模框定位结构，可实现混凝土混合料的压制成型；液压系统集成了液压泵、控制阀组、油压检测表、输油管路等完整组件，管路走向按照实际液压布线逻辑排布，阀块的安装孔位、接口尺寸都做了1:1还原，机架底部设置有设备安装固定脚位，侧面预留了后续升级全自动结构的安装接口。设计思路上，当前版本定位为半自动作业机型，优先保障核心压制功能的结构可靠性，建模时将各功能模块做了独立的装配体划分，分为机架总成、液压执行总成、液压站总成、模架总成四个子装配体，方便后续迭代升级时逐步替换加装自动送料、自动脱模、自动码垛的模块，逐步完成从半自动到全自动机型的改造升级，模型中所有标准件均采用机械设计标准件库调用，非标零件的建模参数符合建材加工设备的设计规范，可直接用于设备方案展示、结构优化参考以及教学演示使用。
