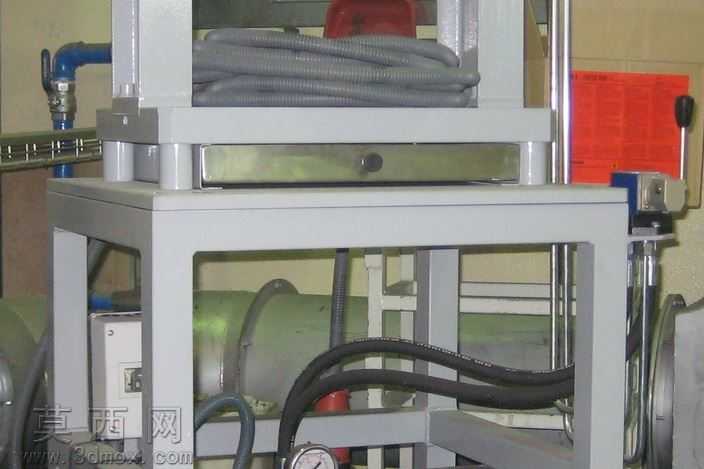

带移动机架的小型立式液压压力机

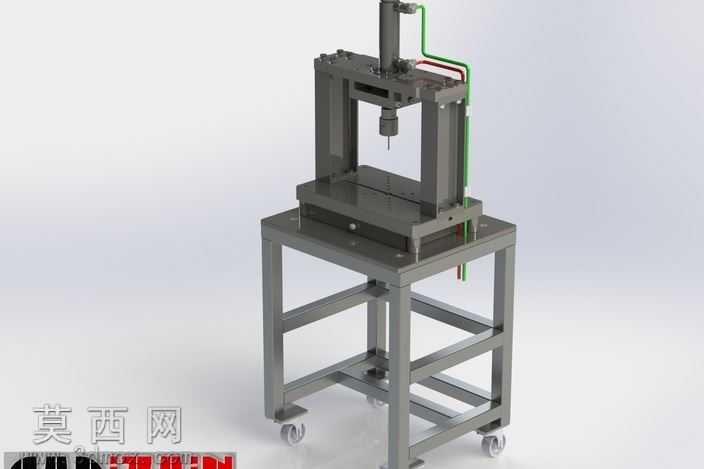

本作品为小型立式液压压力机三维模型，整体采用模块化设计思路完成建模，通过三维软件完成全参数化零件建模与整机装配，所有结构件均按照实际加工工艺预留装配公差，可直接导出工程图用于生产参考。模型渲染阶段采用金属材质为主的材质体系，机架部分赋予哑光磨砂钢材材质，还原方管焊接机架的真实金属质感，液压管路部分区分红绿两种配色的橡胶软管材质，接头处赋予镀锌金属材质，工作台面赋予精磨钢板的亮面金属质感，脚轮部分采用橡胶与金属结合的材质表现，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，整机分为上部施压主机与下部移动机架两大部分，上部主机采用框架式龙门结构，两侧立式立柱通过螺栓与下部工作台板连接，保证施压过程的结构刚性，顶部安装竖直布置的液压油缸，油缸活塞杆端部连接压头，可沿立柱间的导向结构做竖直往复运动完成施压动作，油缸侧面布置进出油管路，分别对应油缸的上下腔供油，管路沿立柱侧面排布固定，走线规整避免干涉运动部件。下部机架采用方管焊接的框架式结构，设置三层置物平台，上层平台用于固定上部压机主机，中层与下层平台可放置工具或辅助配件，机架底部四个角安装万向带刹车脚轮，方便设备在车间内灵活移动换位，移动到位后可锁死脚轮保证作业稳定性。设计初衷是面向铸造工序的后整理场景，为小型铸件的修整、压装、校直等工序提供便携的施压解决方案，整机结构紧凑占地空间小，施压行程与压力可适配小型工件的加工需求，建模过程中对所有螺栓连接位置、管路固定位置、运动部件的行程限位都做了精准还原，无干涉错配问题，各零件可单独拆分编辑，方便使用者根据自身需求调整参数改型，模型装配逻辑符合实际设备的装配流程，可用于设备原理演示、作业场景模拟、非标改型设计参考等用途。
