常用分立贴片半导体封装三维结构

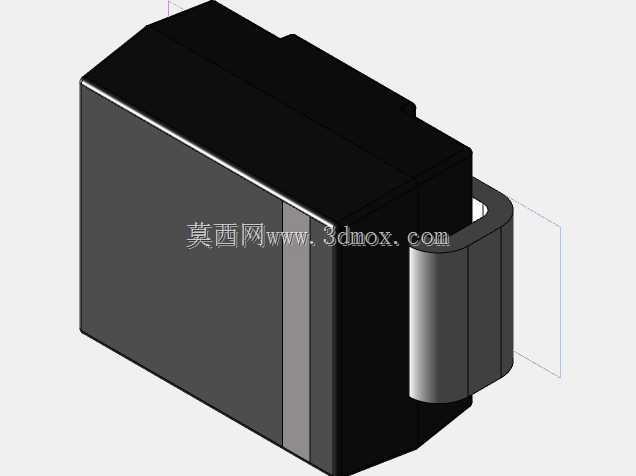

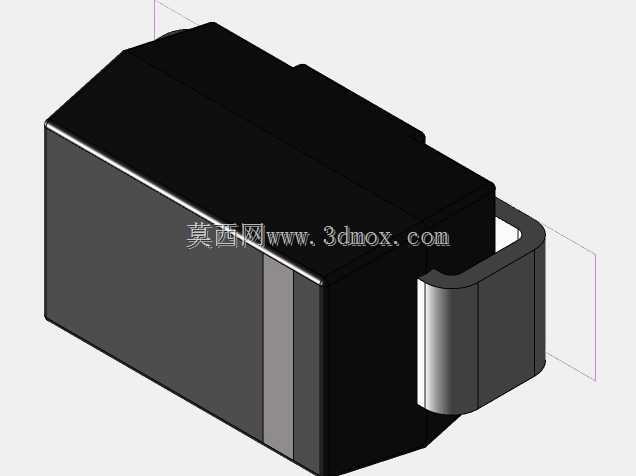

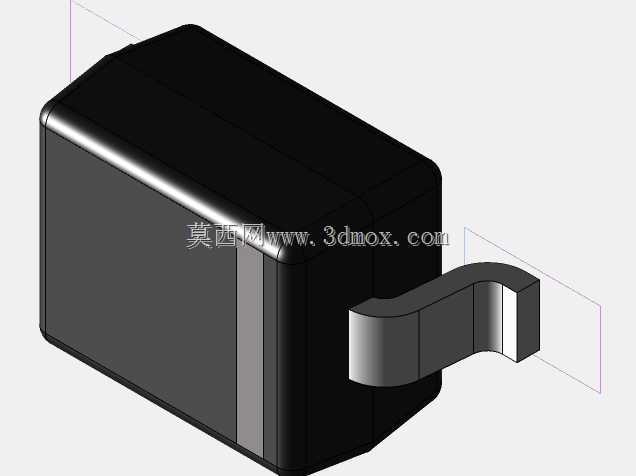

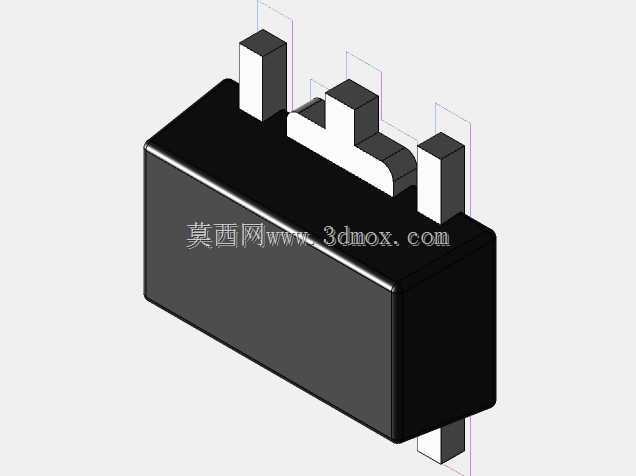

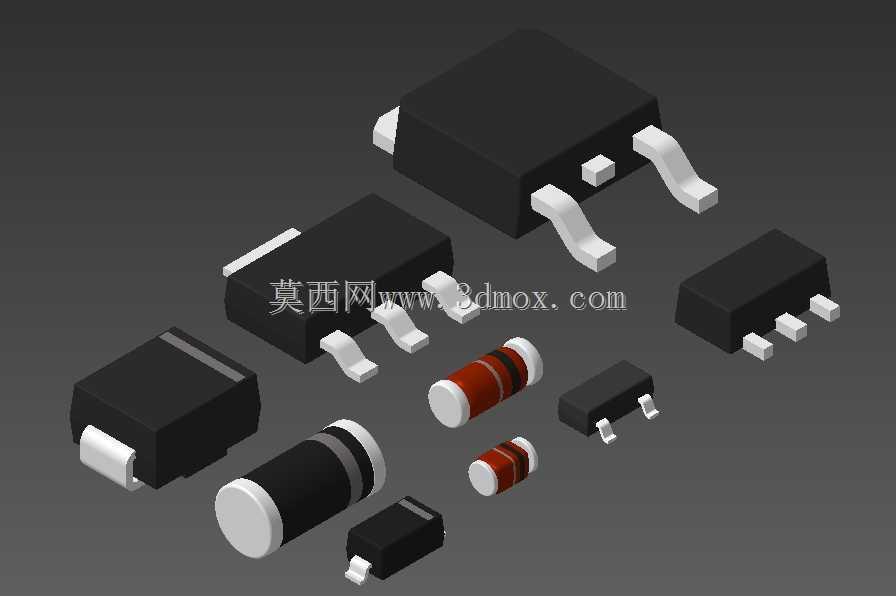

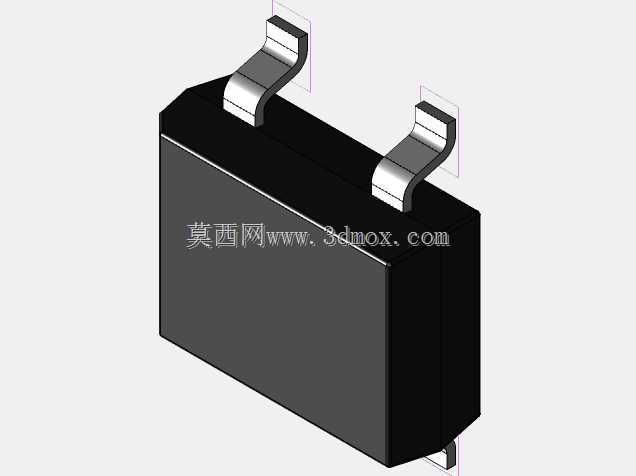

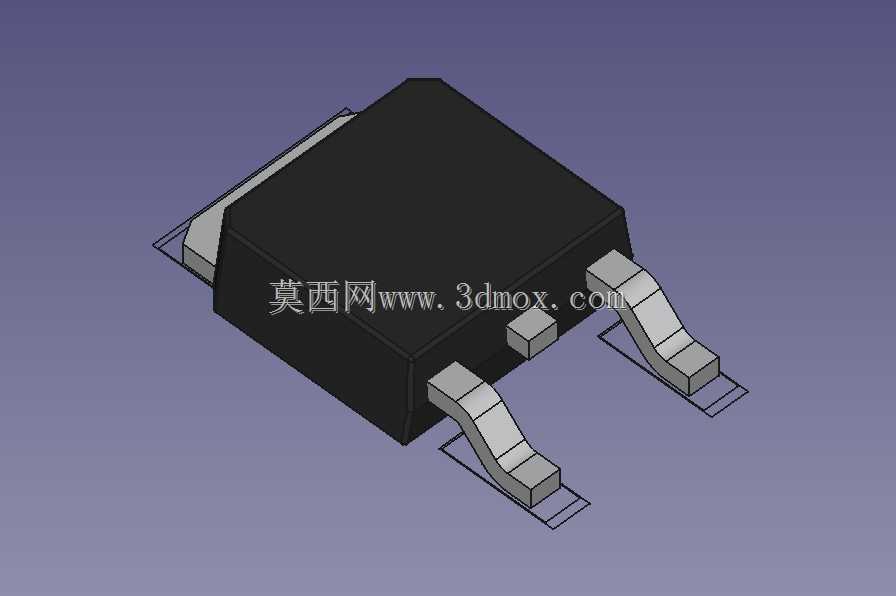

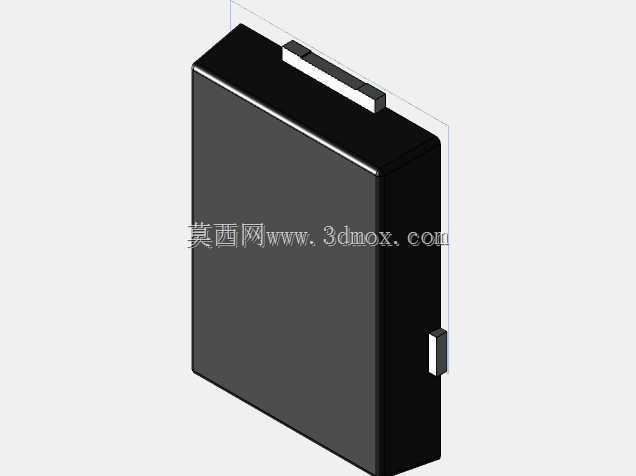

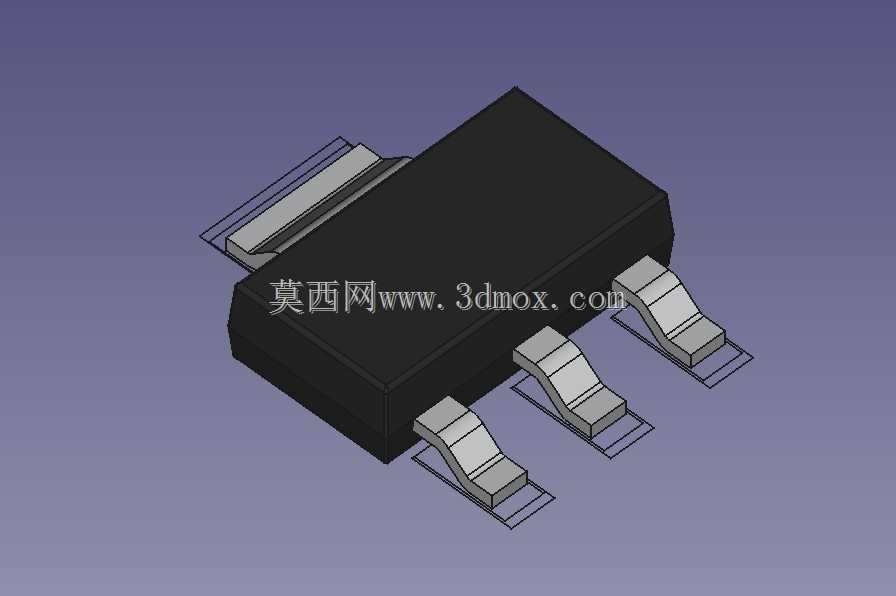

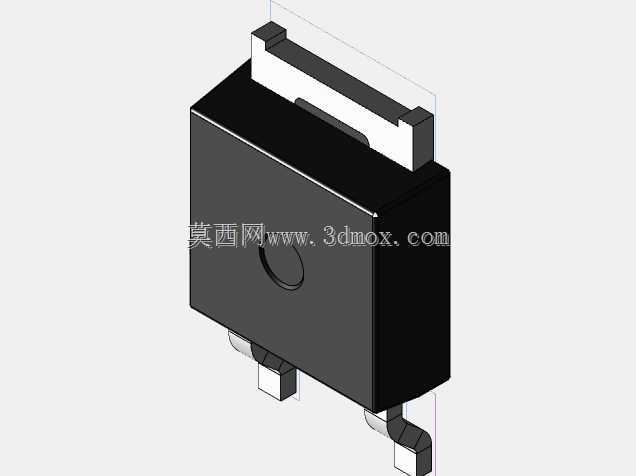

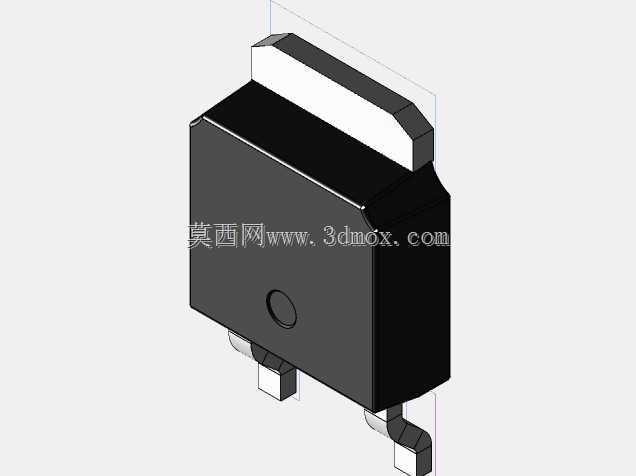

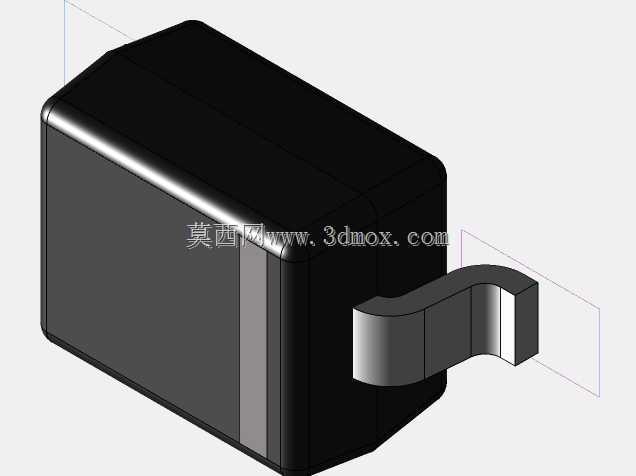

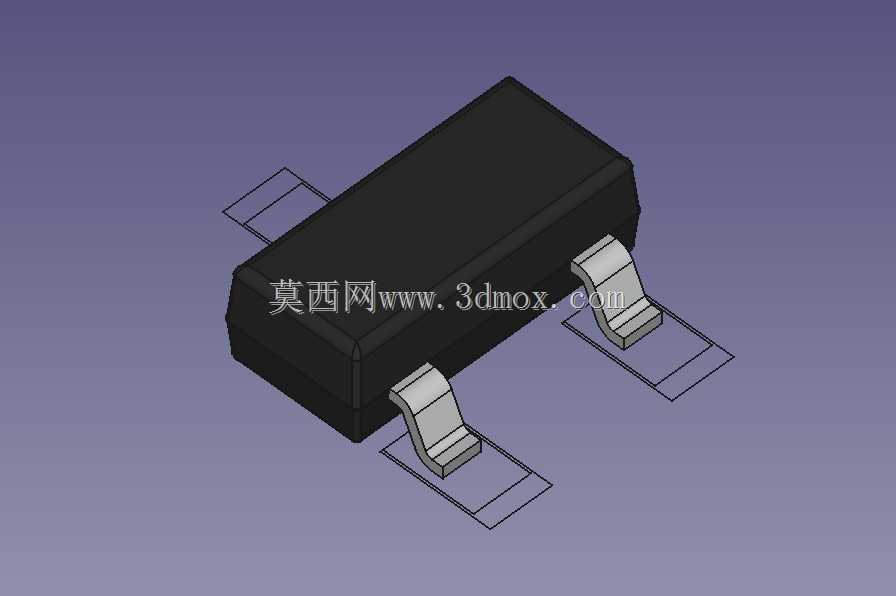

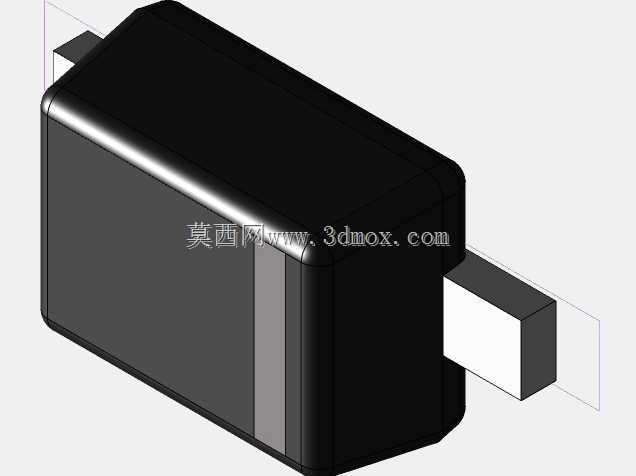

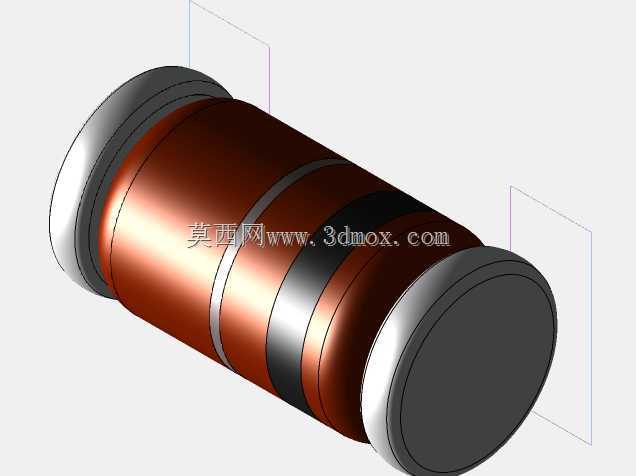

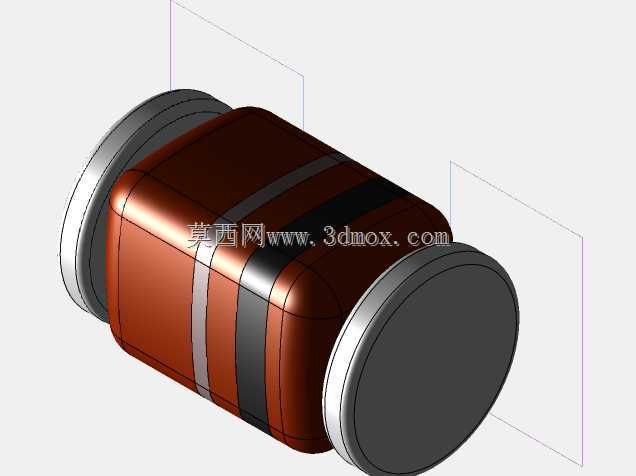

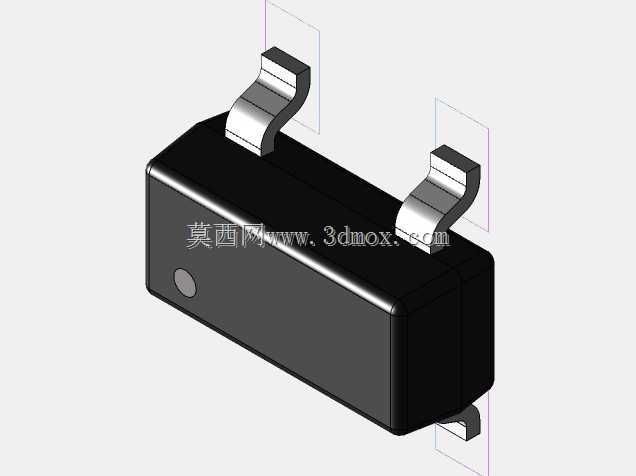

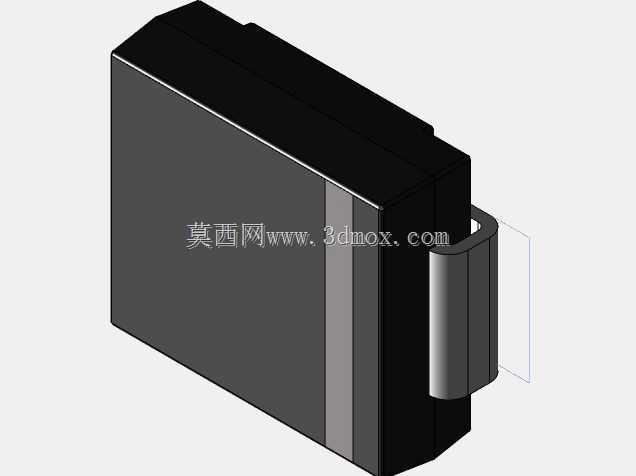

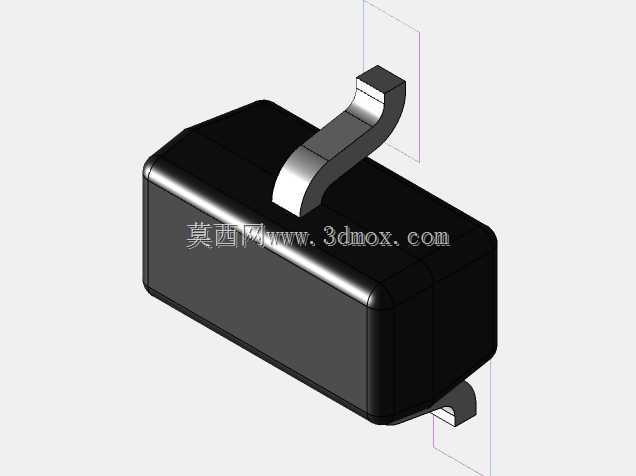

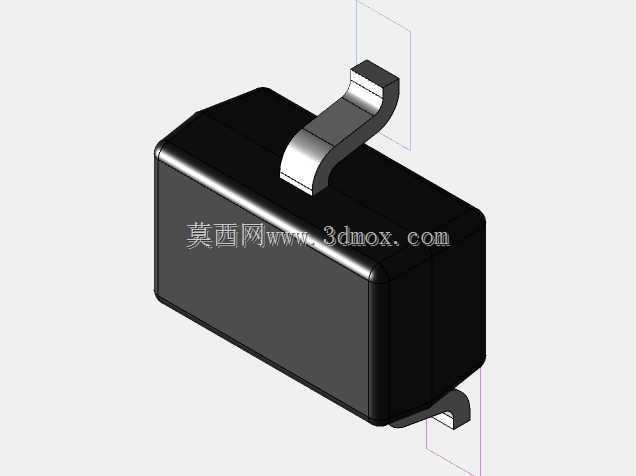

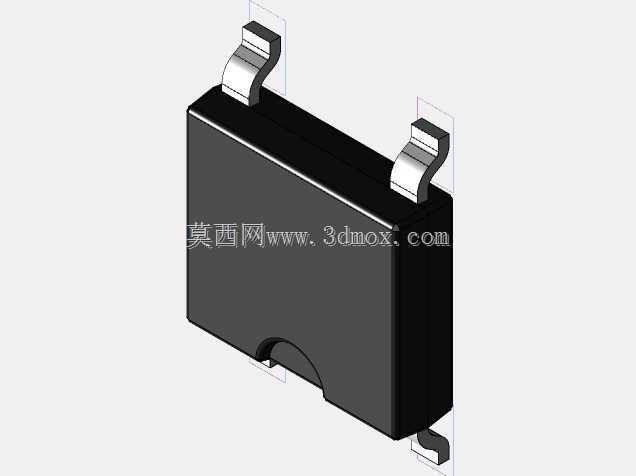

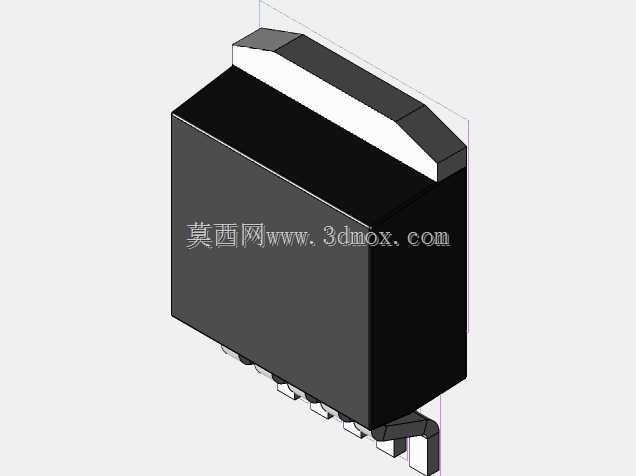

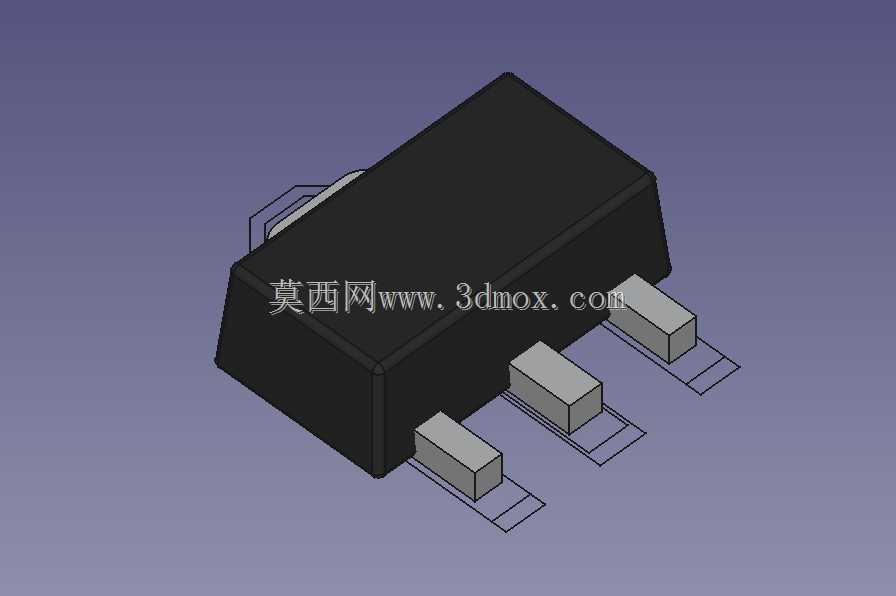

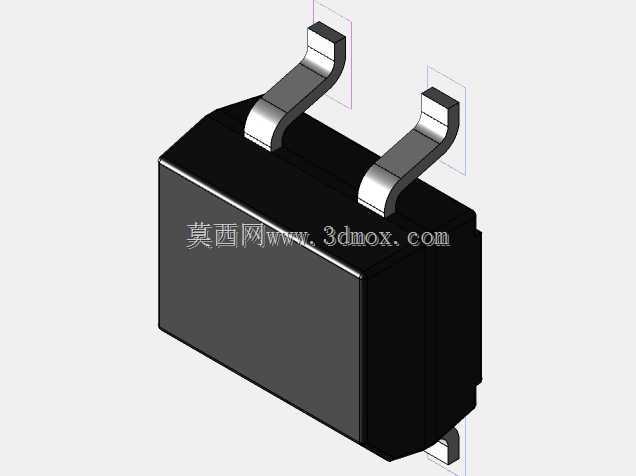

这套三维结构覆盖了电子制造领域最常用的多款分立贴片半导体封装，广泛应用于消费电子、工业控制板卡、汽车电子、电源模块等各类PCB组装场景中，是板级电路设计、SMT产线仿真、装配干涉校验环节不可或缺的基础元件模型。在实际电路应用中，这类贴片分立器件承担着电压稳压、信号开关、电流整流、电路保护、信号放大等核心功能，不同封装规格对应不同的功率承载能力、散热需求与板面占用空间，是电路硬件设计中选型频率极高的基础元器件。从设计思路来看，这套模型严格还原了各封装的真实物理结构，针对不同封装的引脚成型角度、塑封本体拔模斜度、引脚共面度公差、散热焊盘凸起高度都做了精准还原，完全匹配实际量产器件的外形特征，能够直接用于PCB布局阶段的元件占位校验、SMT贴装工序的吸嘴取件仿真、回流焊过程的热分布模拟，以及整机装配环节的元件与周边结构件的干涉检查。在外形尺寸与安装边界层面，不同封装的尺寸梯度覆盖了从微型信号器件到中功率散热器件的全场景需求：小尺寸的sot143、sot323封装本体极小，引脚间距紧凑，适用于高密度布板的便携类电子产品，安装时仅需预留极小的板面贴装空间，对周边元件的间距要求严格；sot89封装自带小型散热焊盘，可承载中等功率的半导体芯片，安装时需要在PCB对应位置设计匹配的散热铜箔，模型还原了散热焊盘的凸起高度，可校验钢网开孔厚度与焊膏印刷量的匹配度；sot223封装尺寸更大，自带延伸式散热引脚，可承载更高功率的器件，多用于电源稳压、功率开关等发热较大的电路位置，模型精准还原了其大尺寸散热引脚的弯折角度与伸出长度，可用于校验散热片加装空间、引脚焊接后的应力分布，避免生产过程中出现引脚虚焊、本体翘起等工艺问题。整套模型的结构细节完全贴合工业生产实际，能够帮助硬件工程师、结构工程师、SMT工艺工程师在产品开发阶段提前发现布局、装配、工艺层面的潜在问题，大幅缩短产品从设计到量产的调试周期，减少打样阶段的元件干涉、贴装偏差等问题，提升板级电路设计的可靠性与生产良率。
