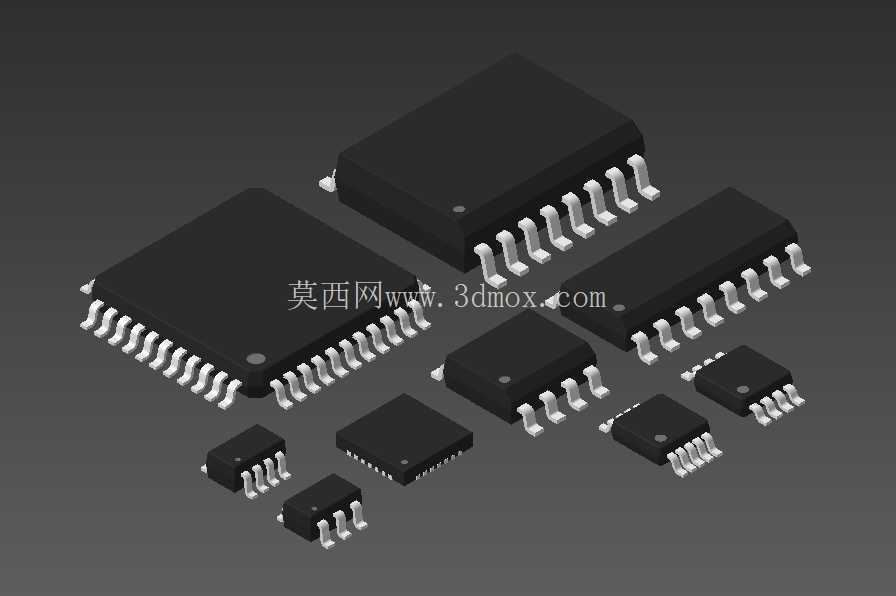

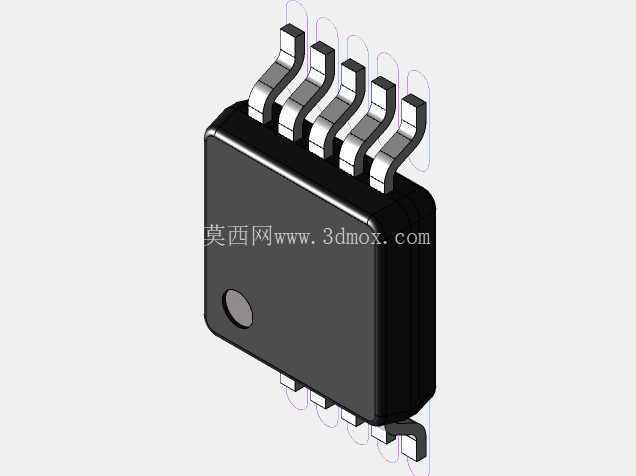

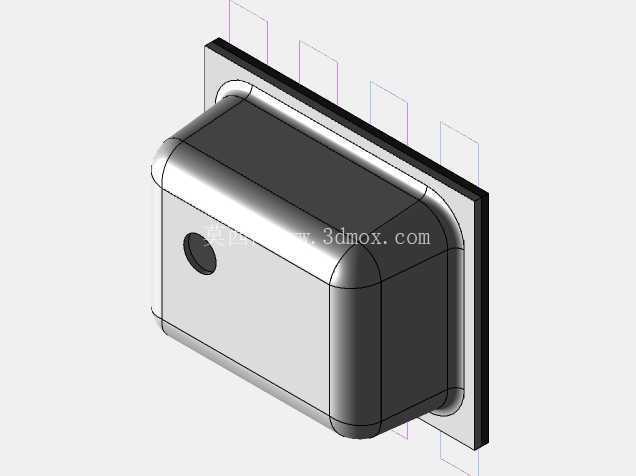

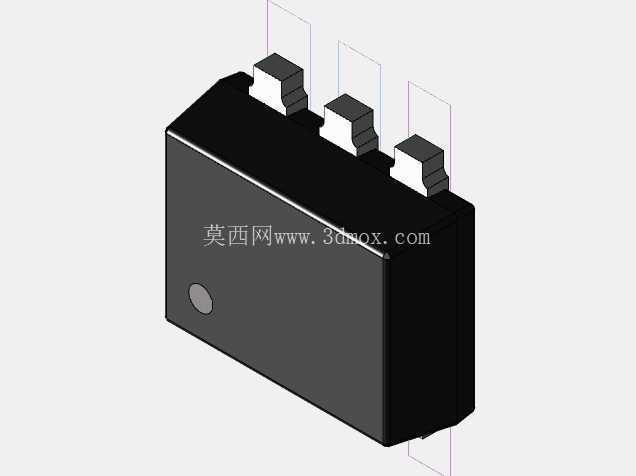

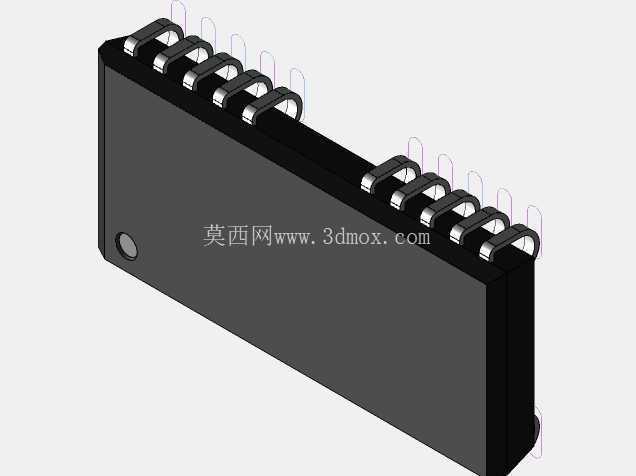

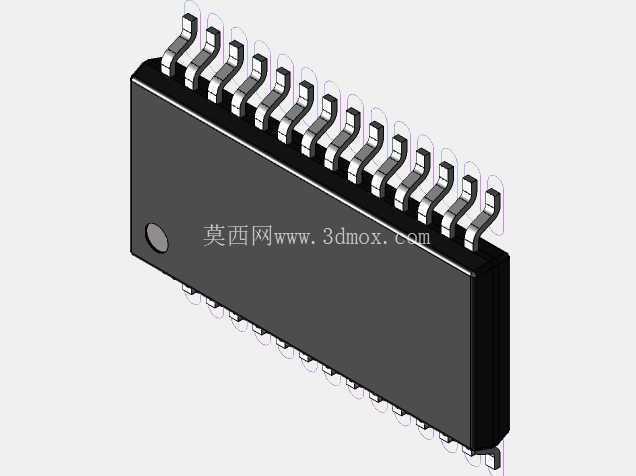

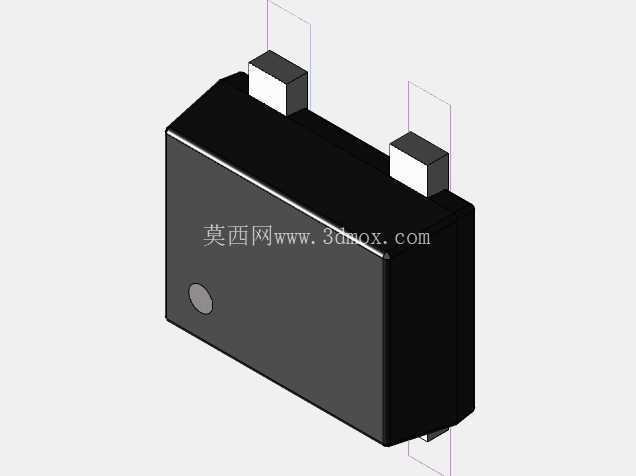

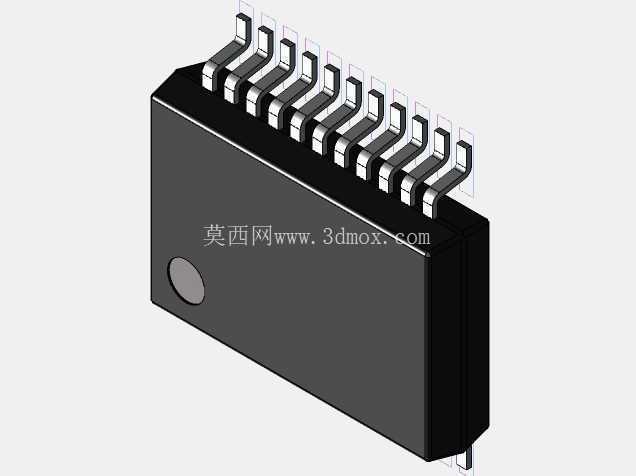

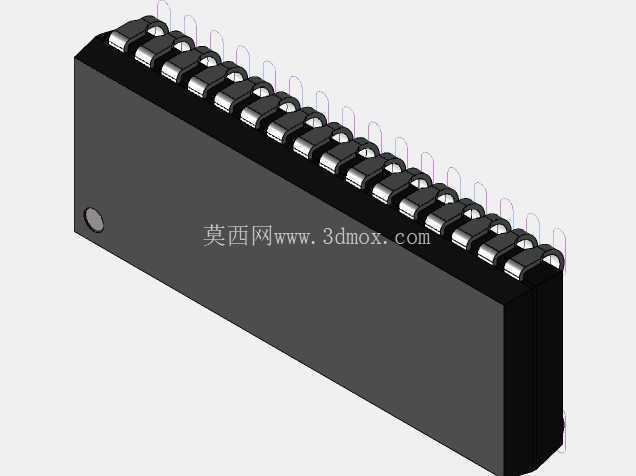

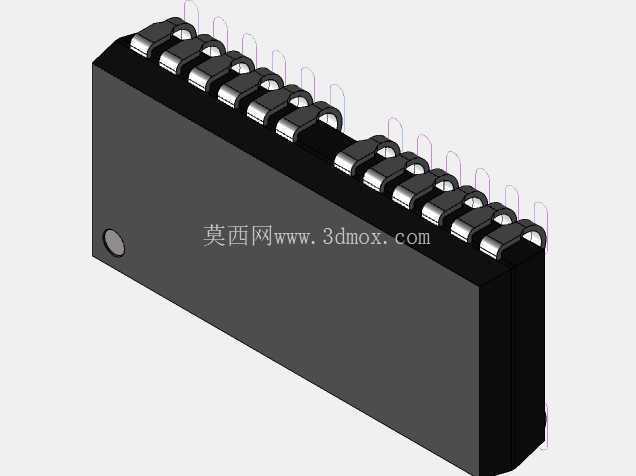

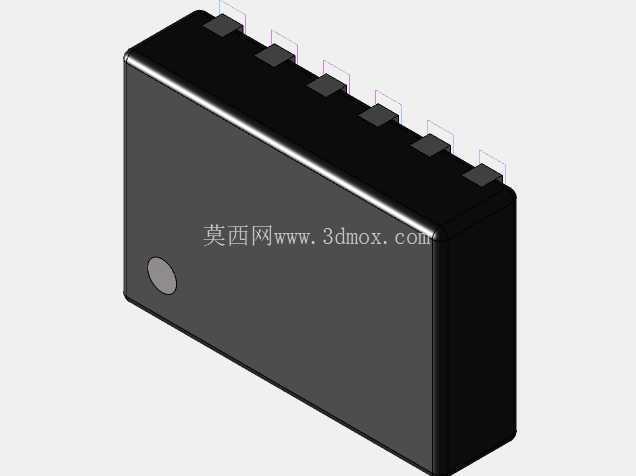

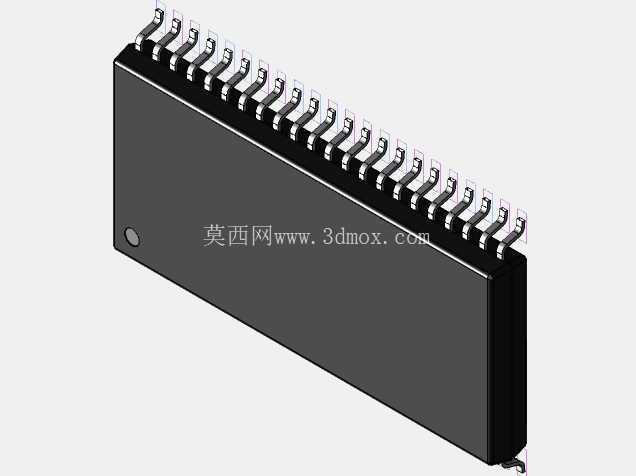

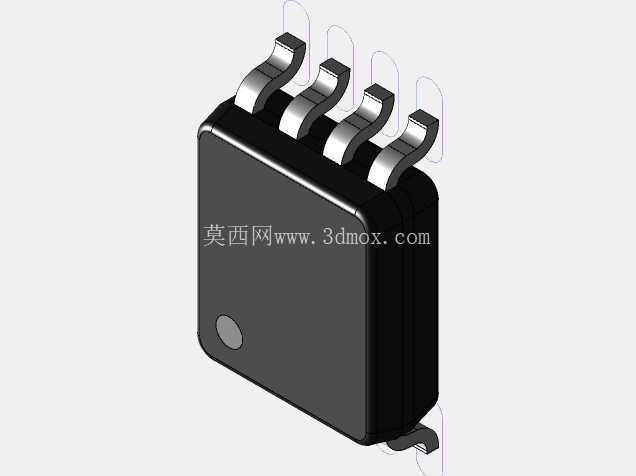

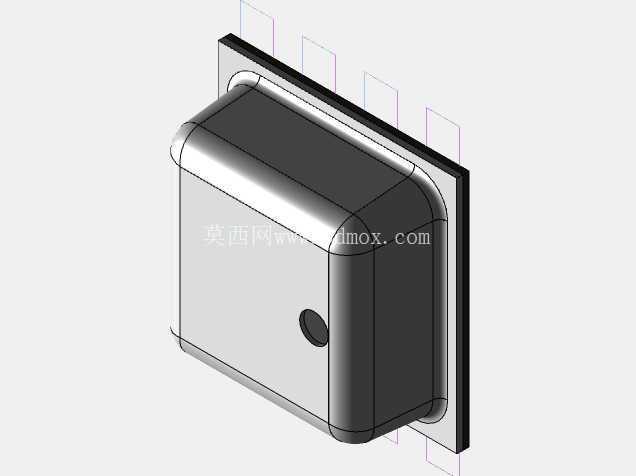

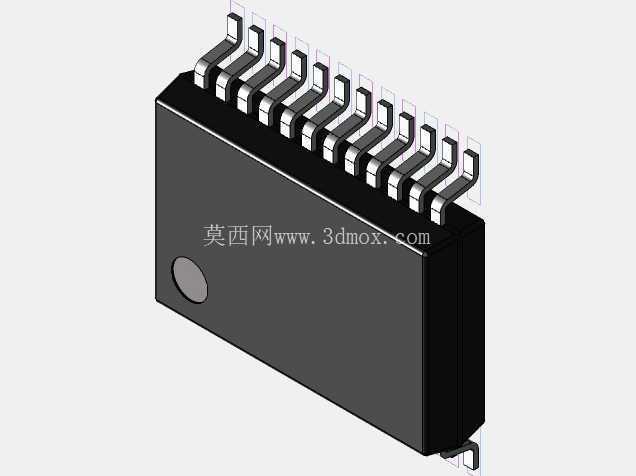

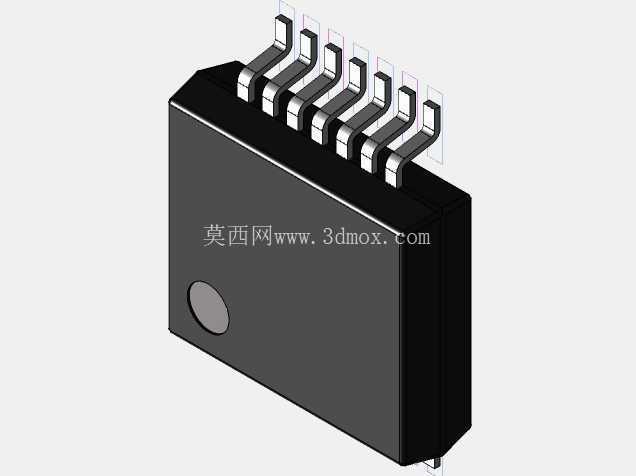

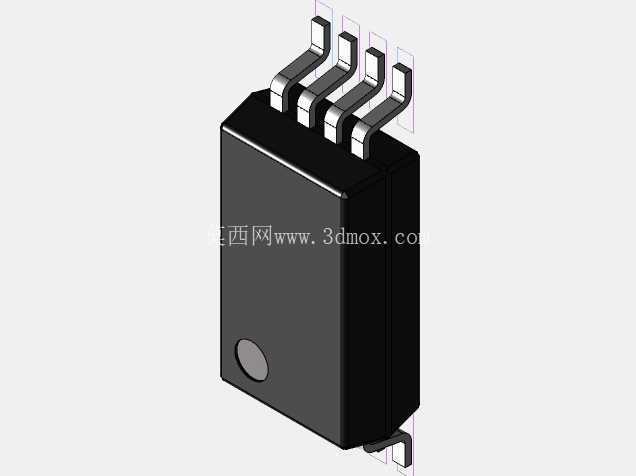

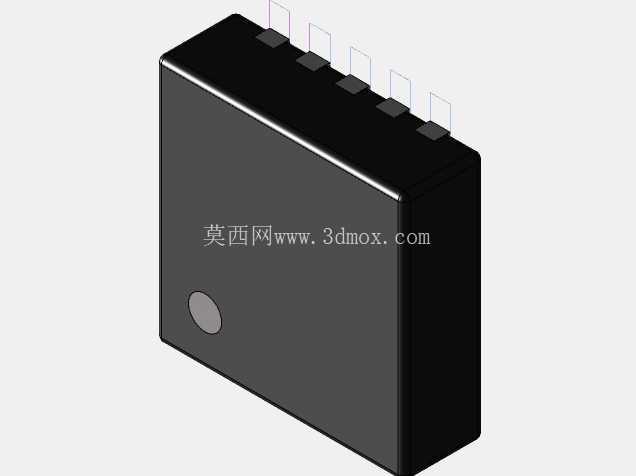

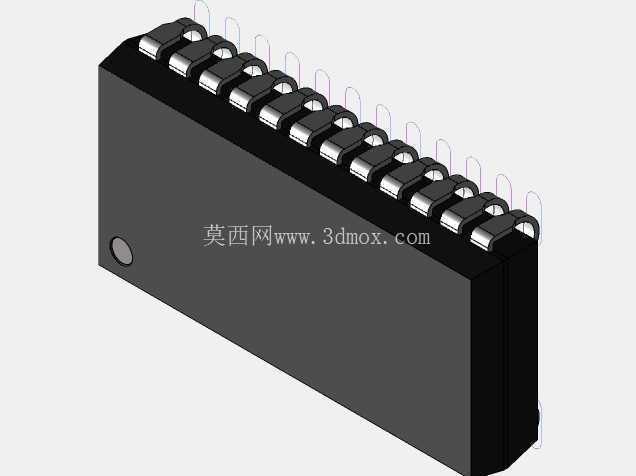

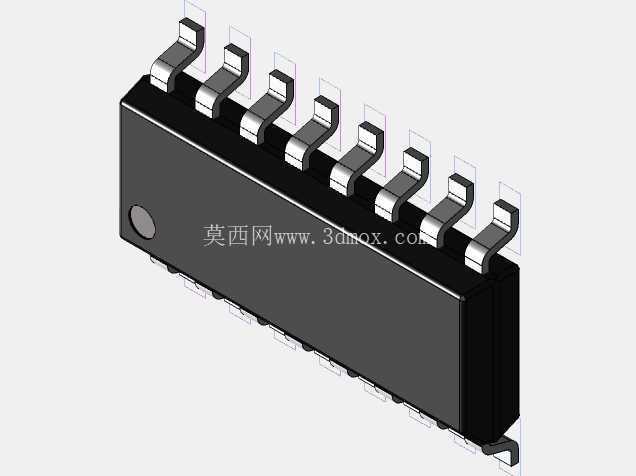

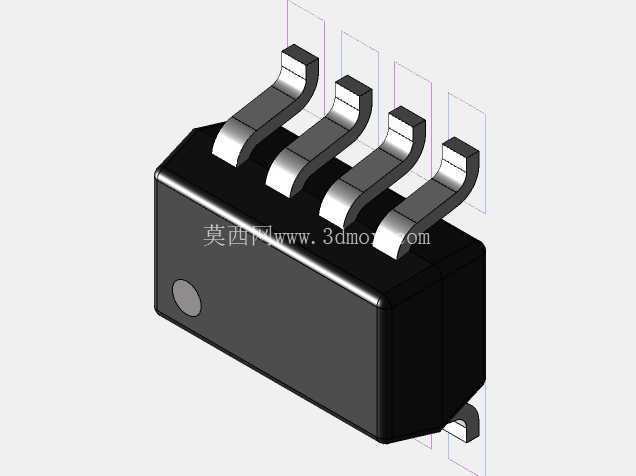

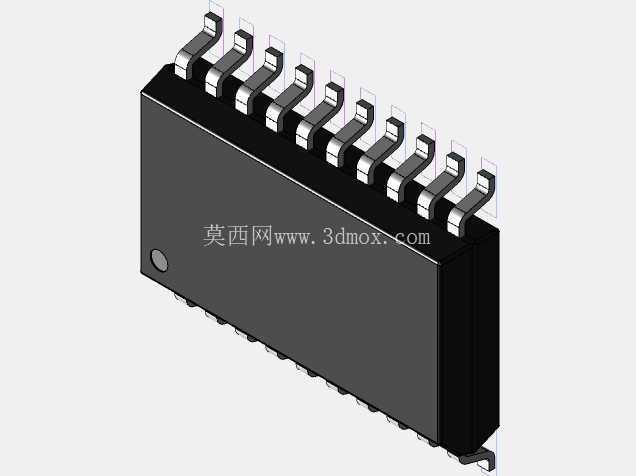

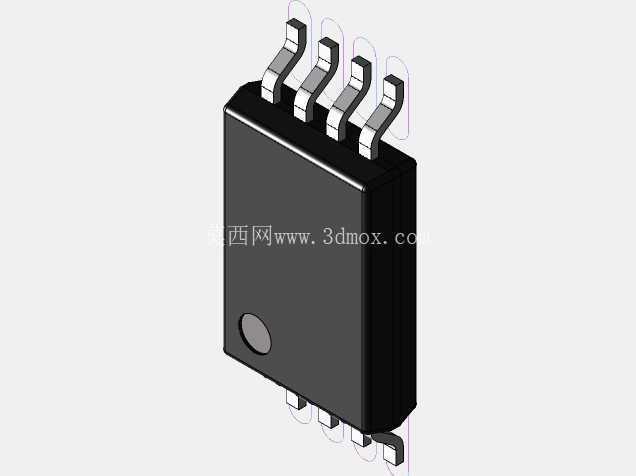

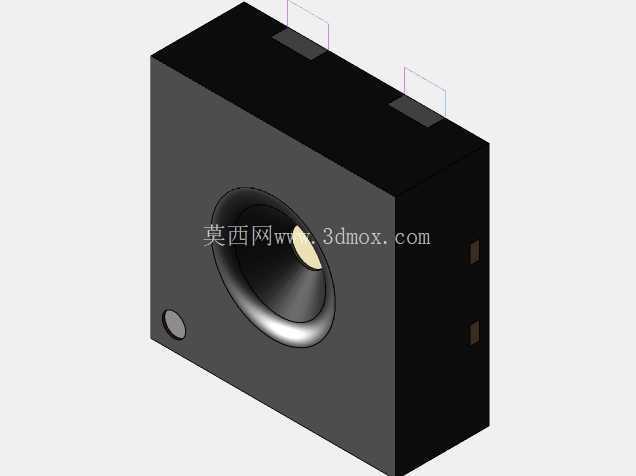

多规格表面贴装IC封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，表面贴装IC的占位精度直接决定了整板的SMT良率与后期可维护性，很多结构工程师在做板级堆叠、外壳开孔避让时，往往因为手里的封装三维数据不准，导致回流焊后器件顶壳、引脚干涉、测试点被遮挡等问题，这套覆盖多类主流SOP、QFN、TSSOP封装的IC三维结构，就是为了解决板级设计阶段的空间校核痛点做的。

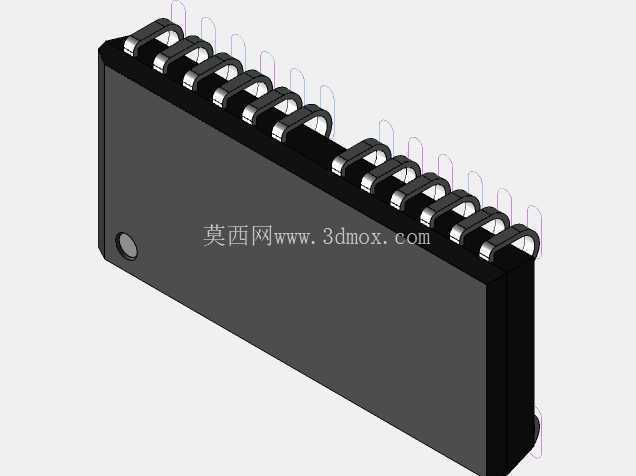

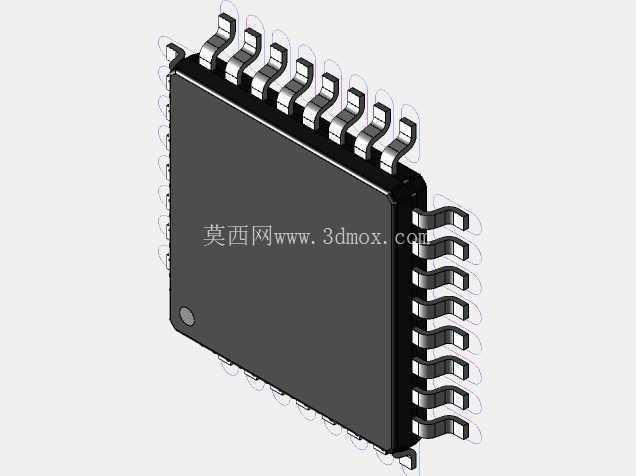

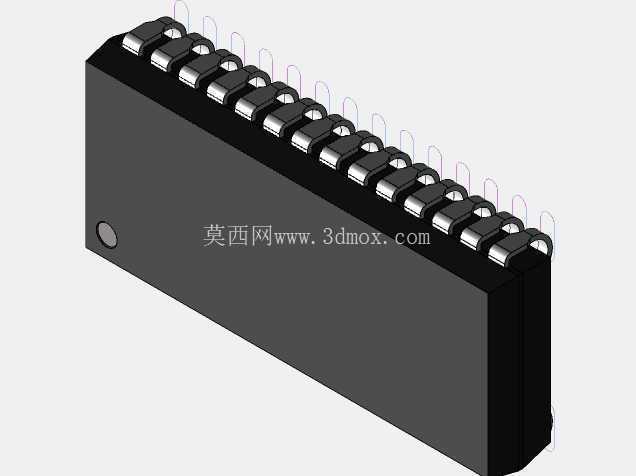

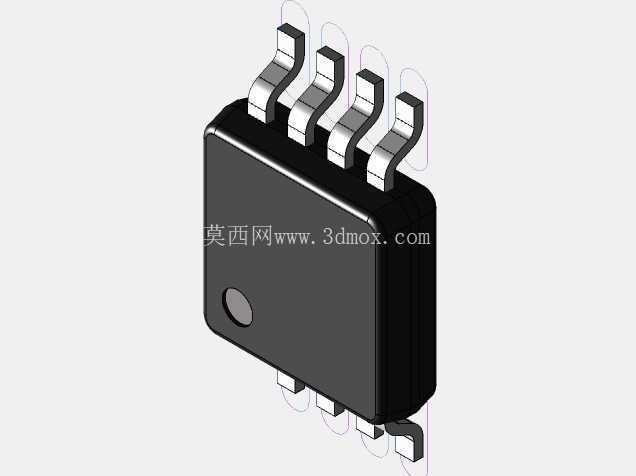

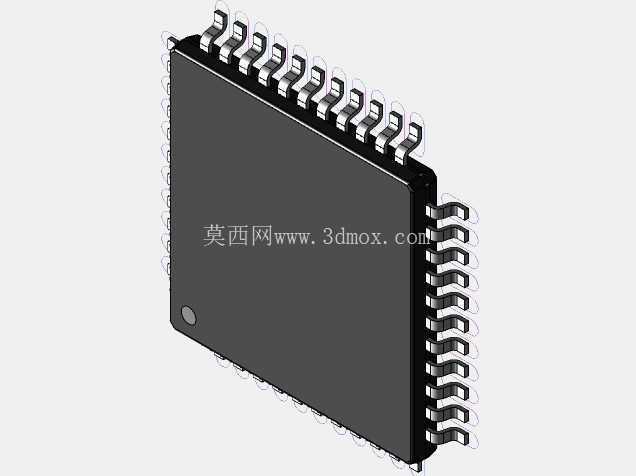

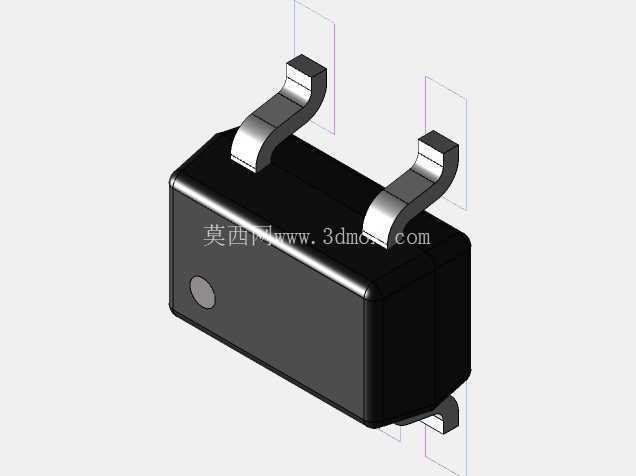

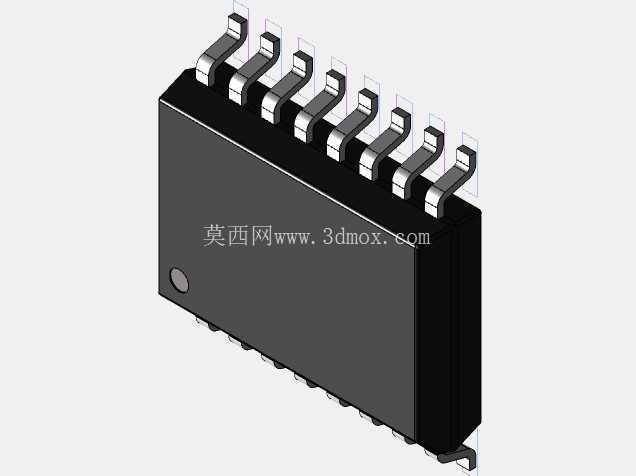

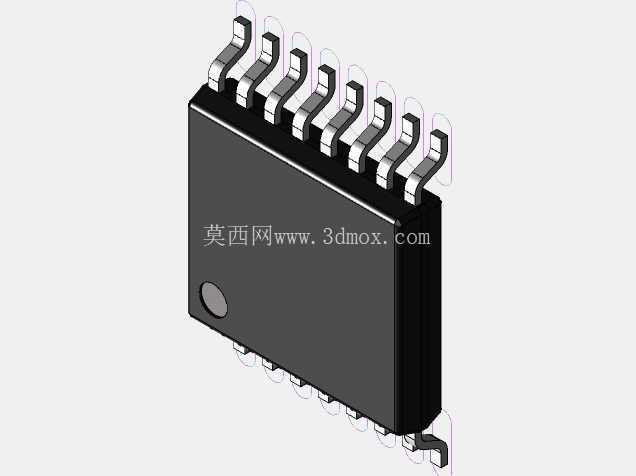

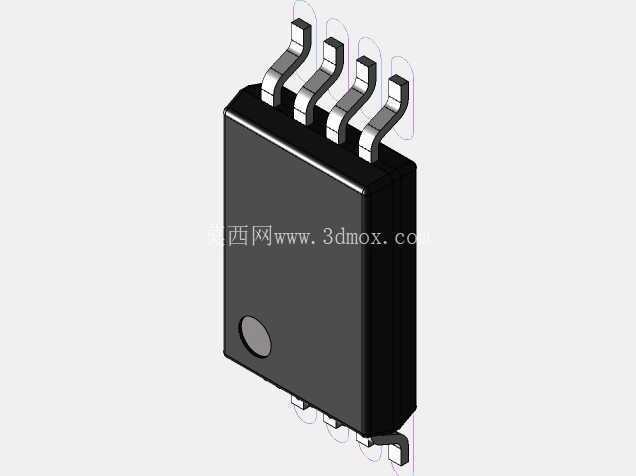

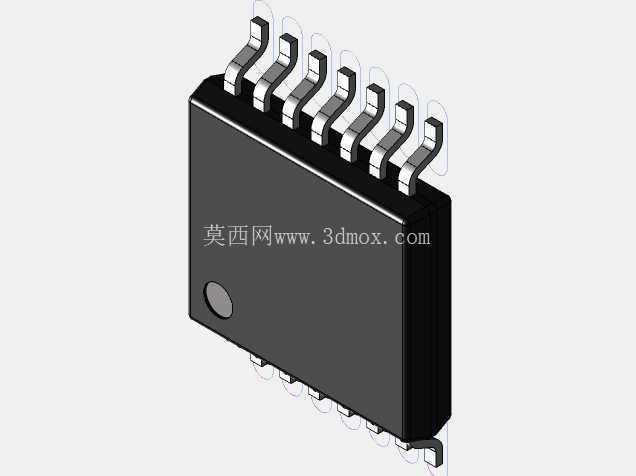

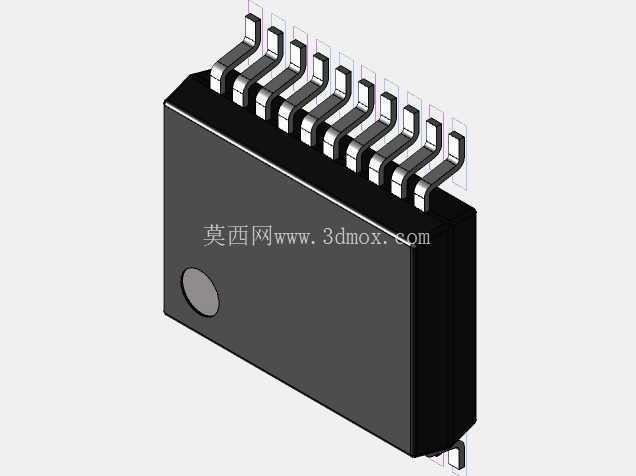

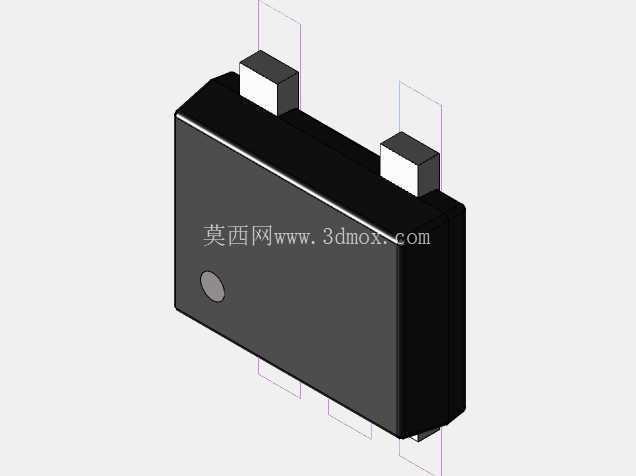

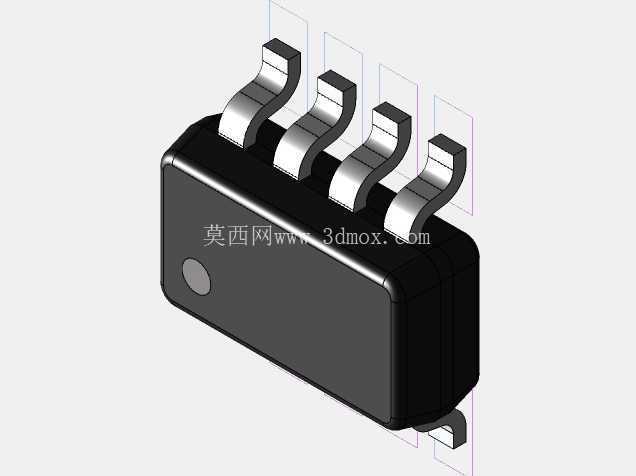

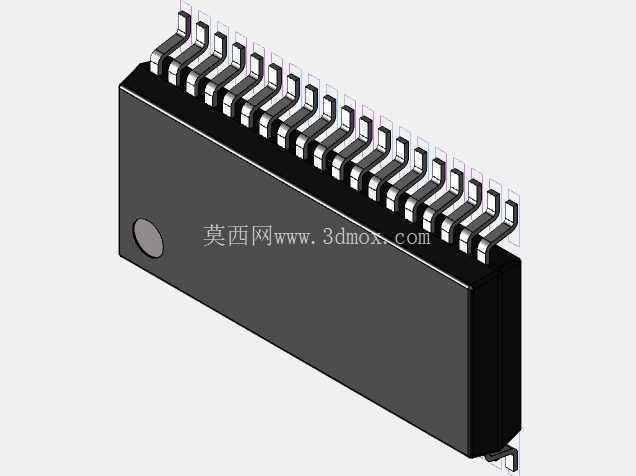

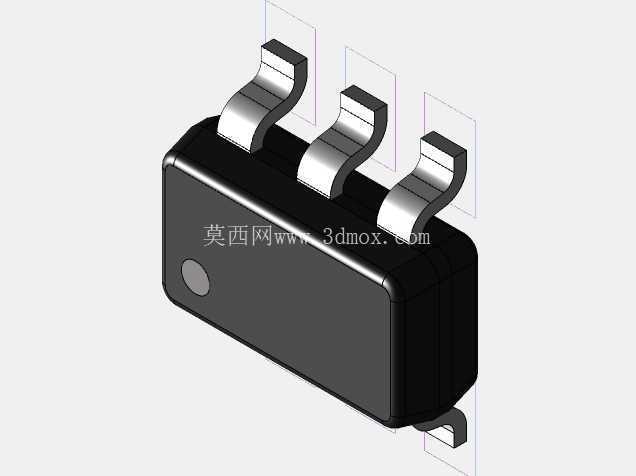

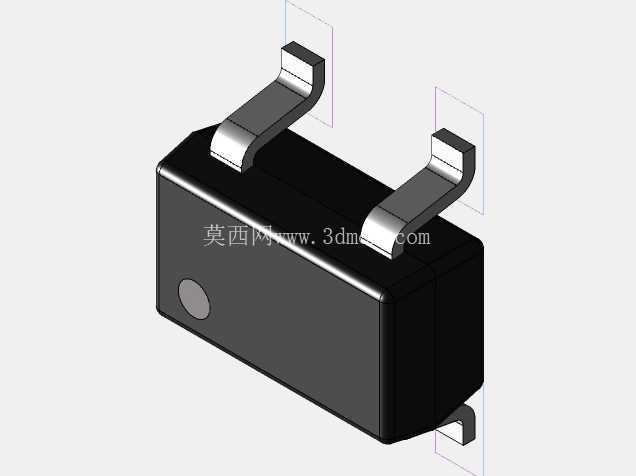

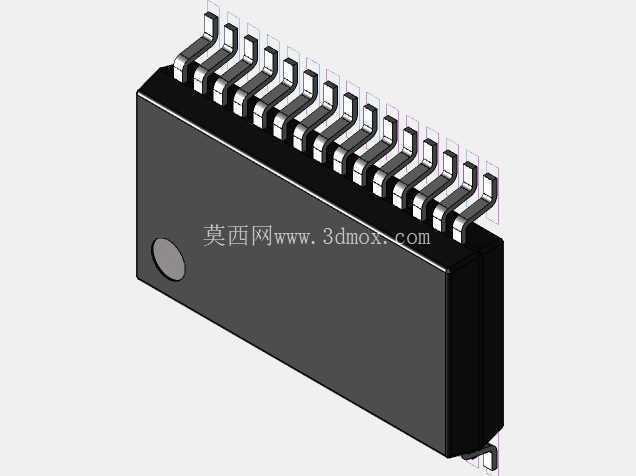

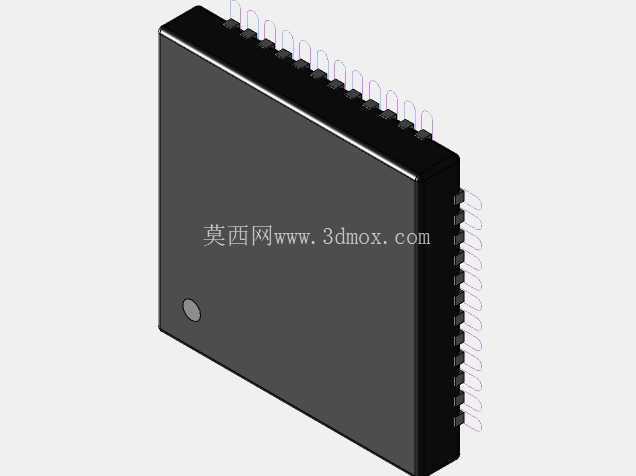

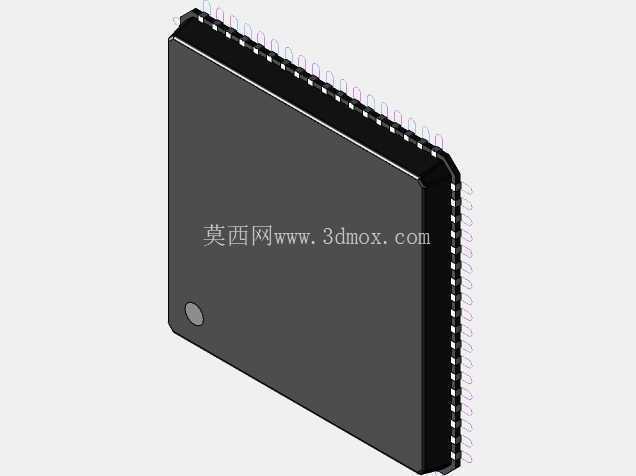

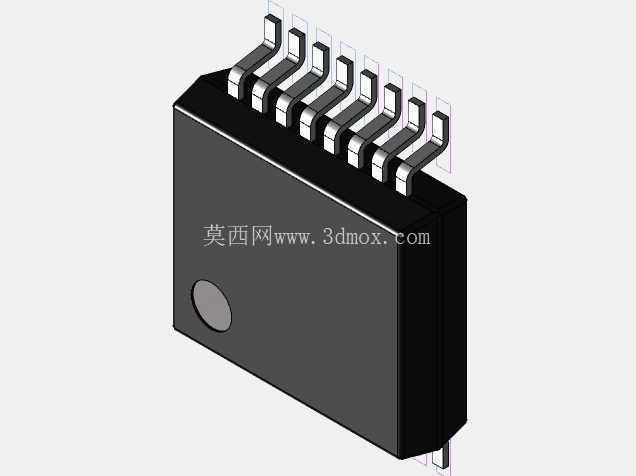

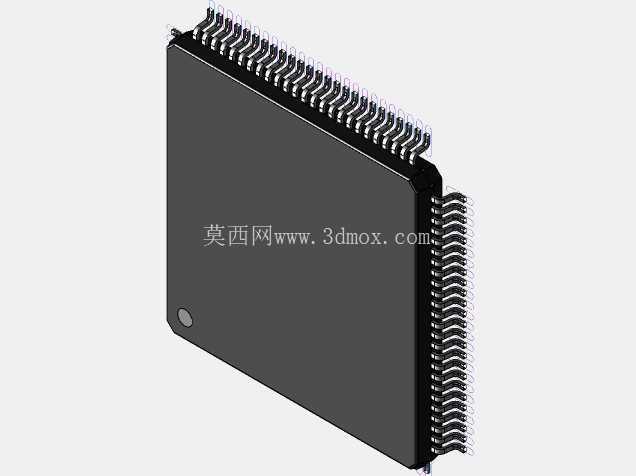

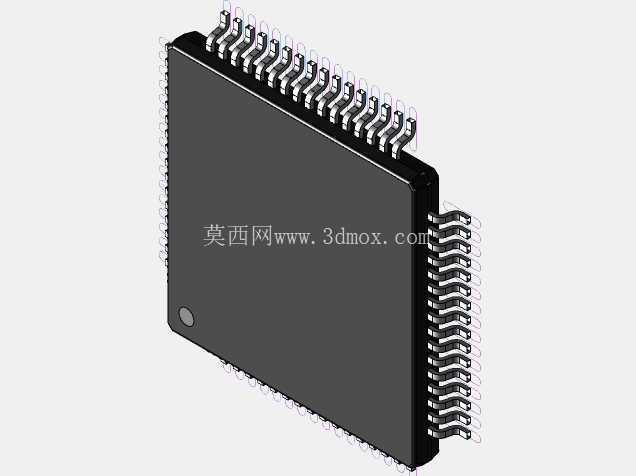

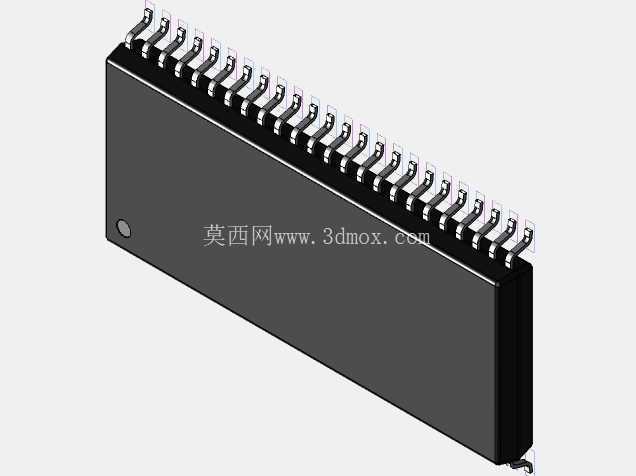

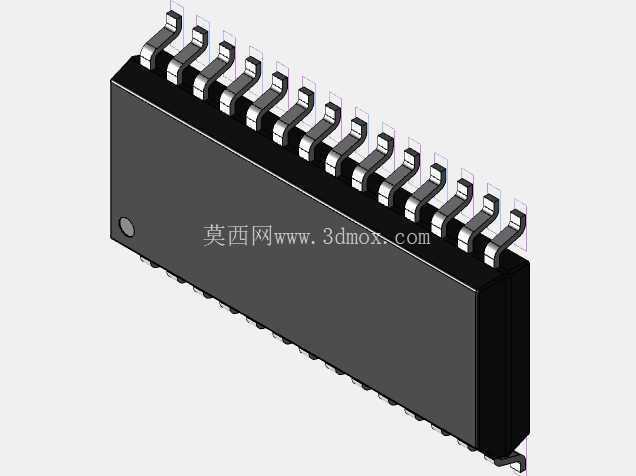

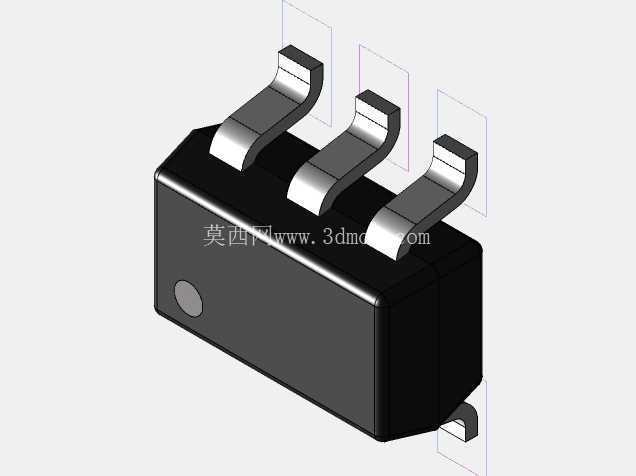

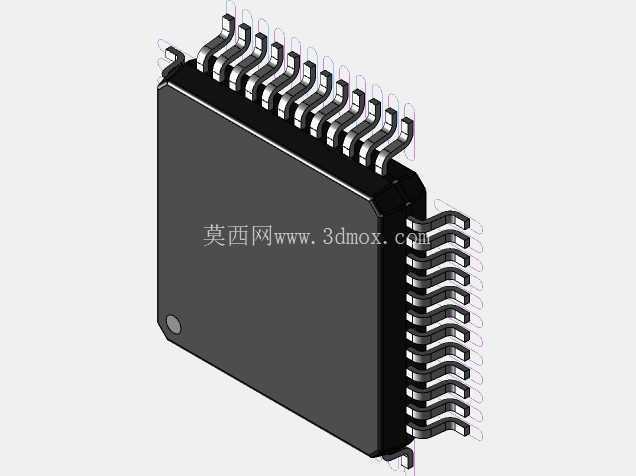

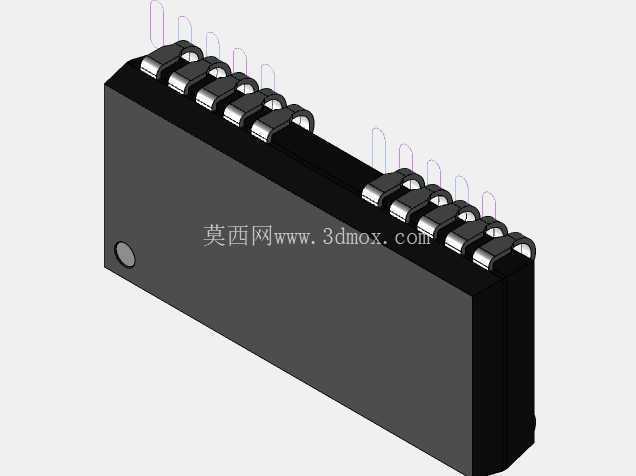

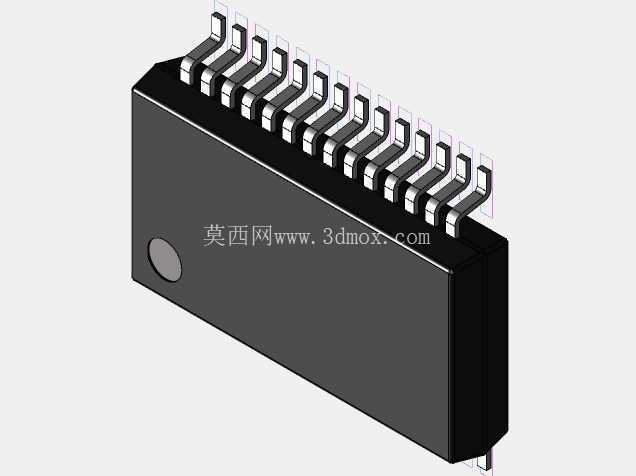

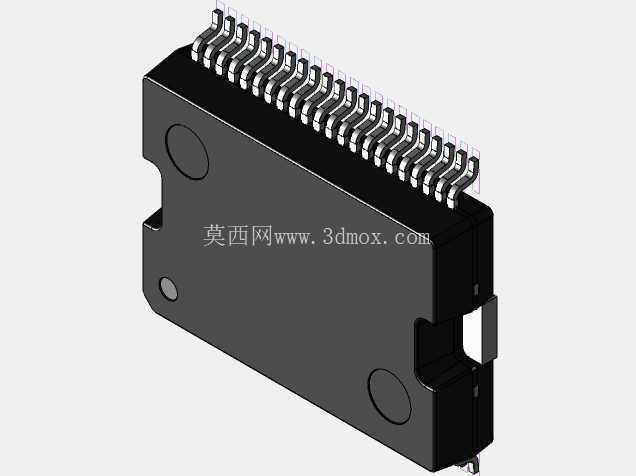

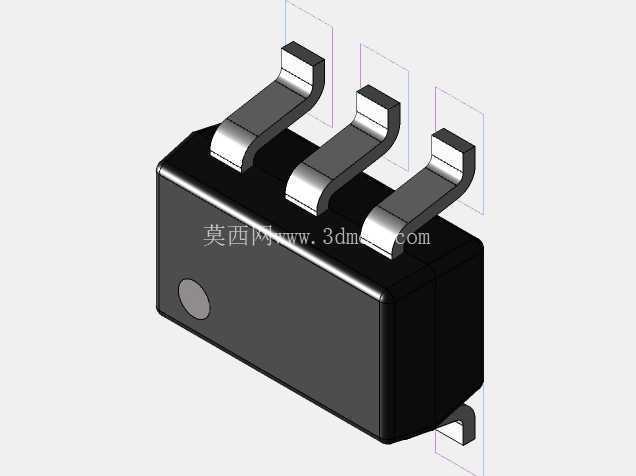

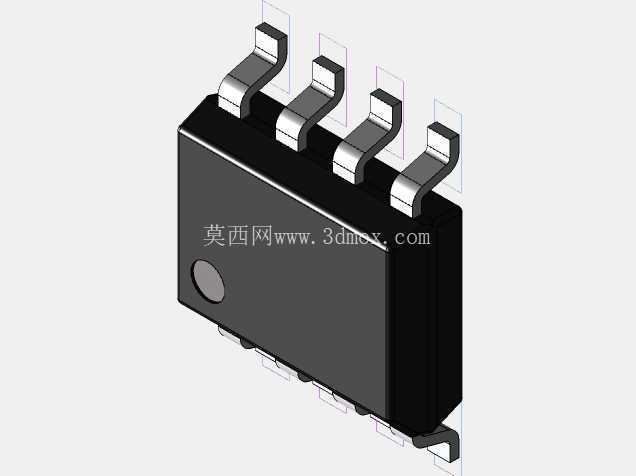

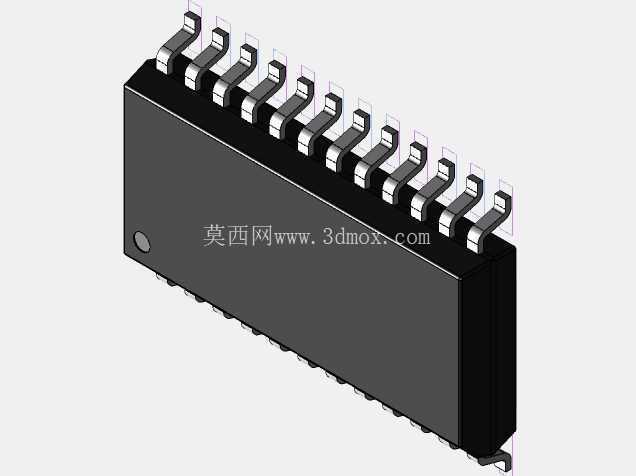

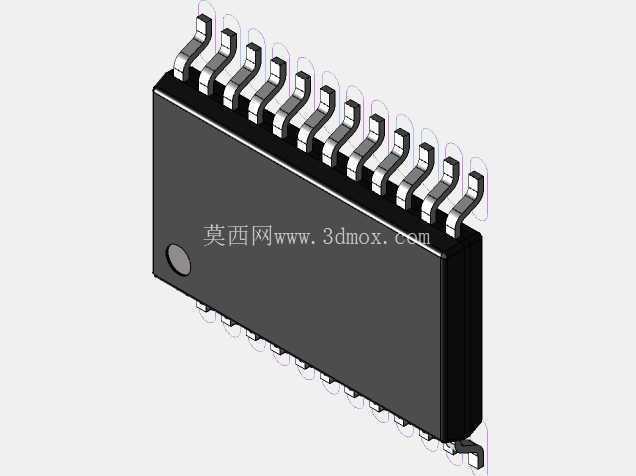

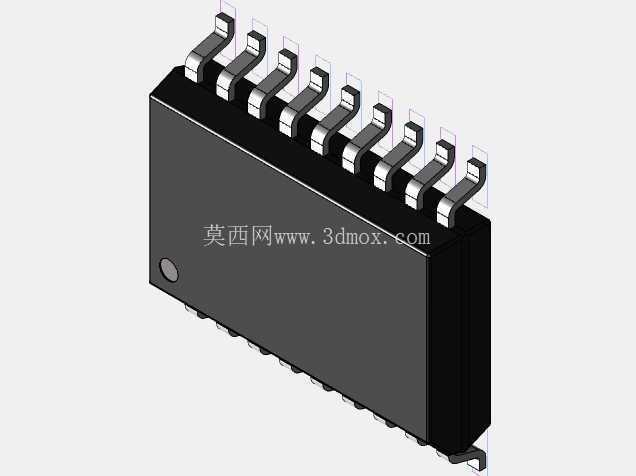

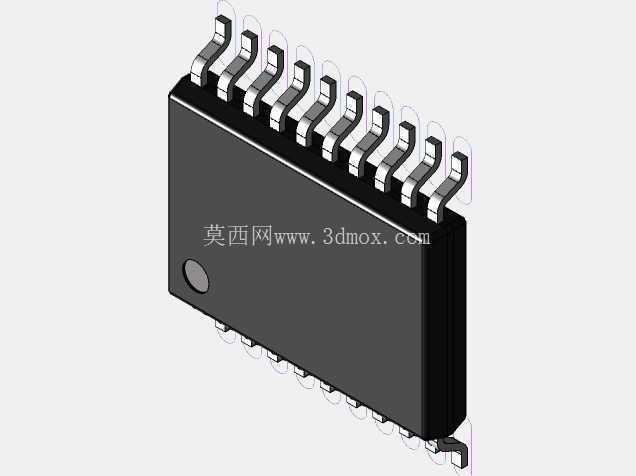

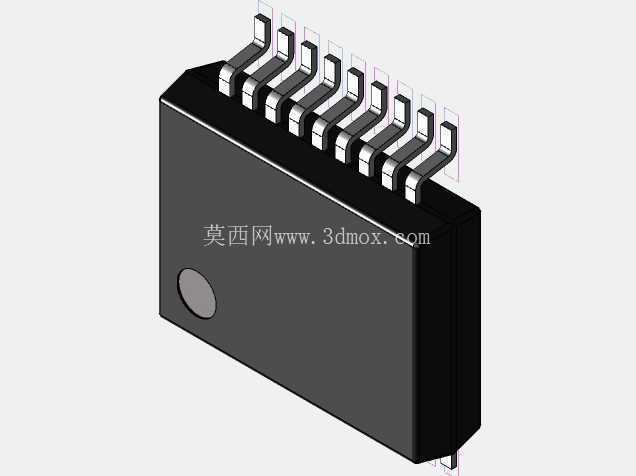

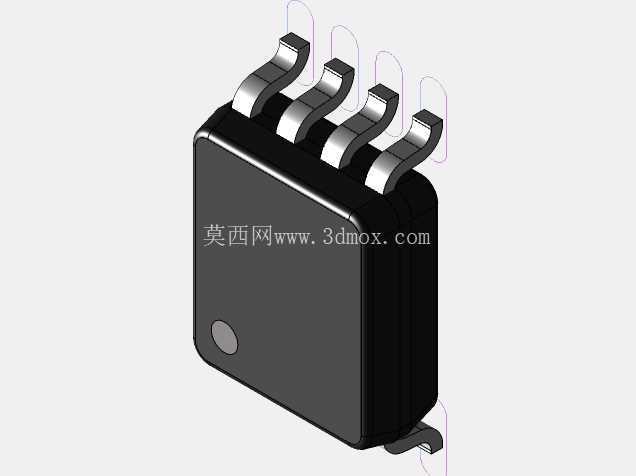

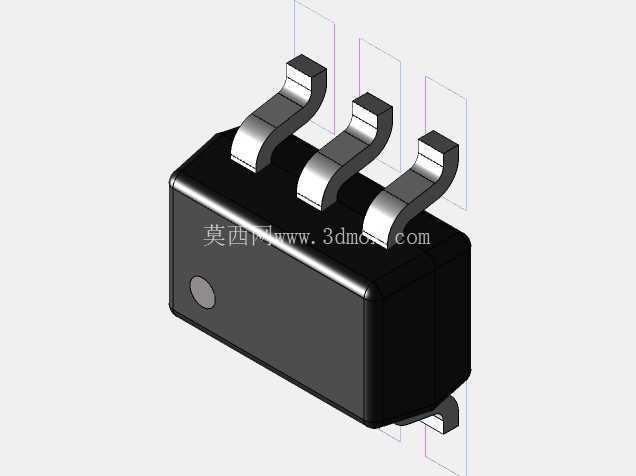

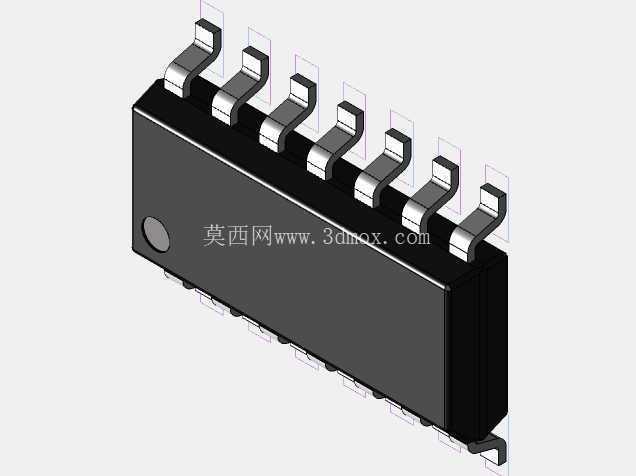

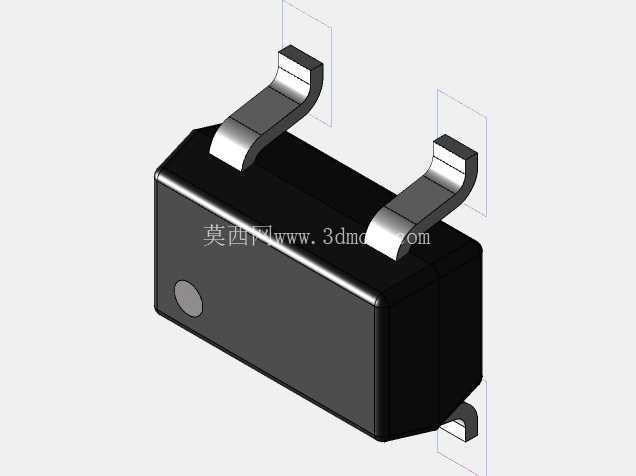

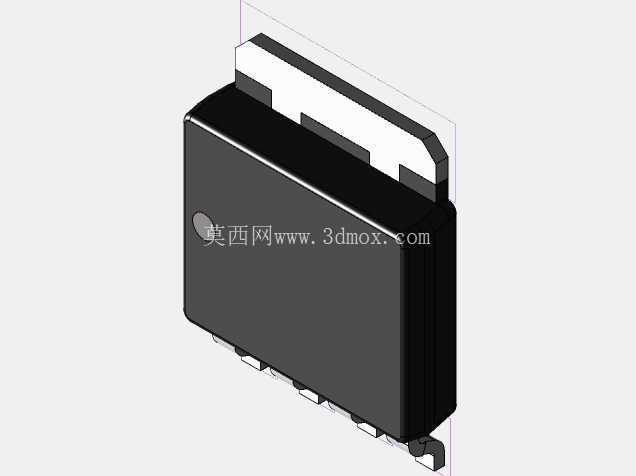

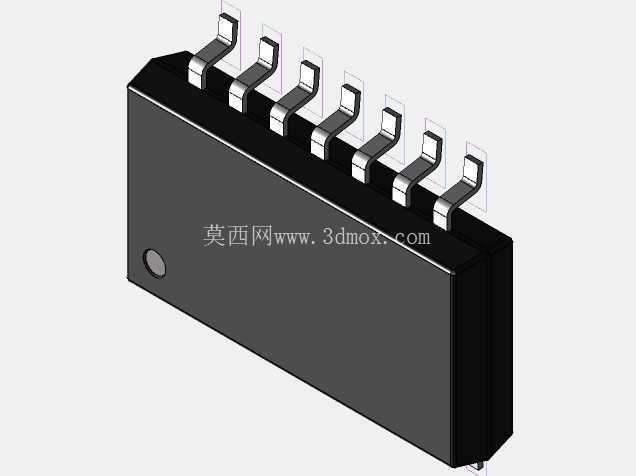

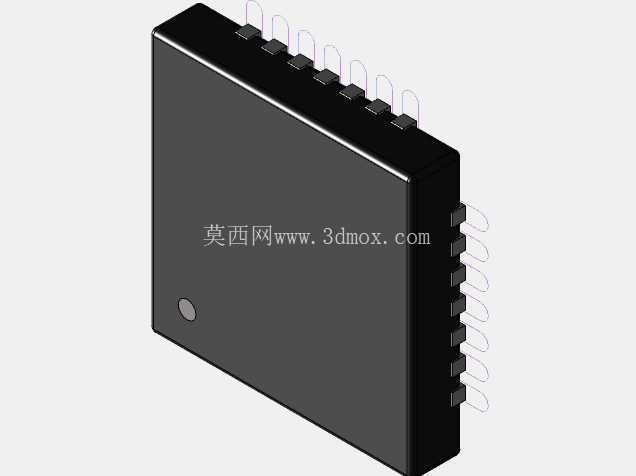

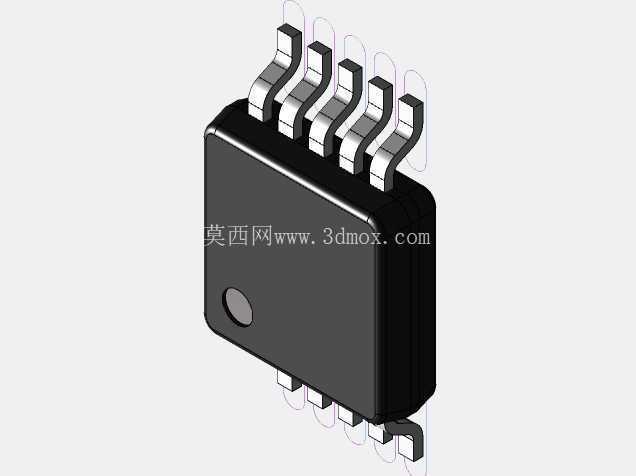

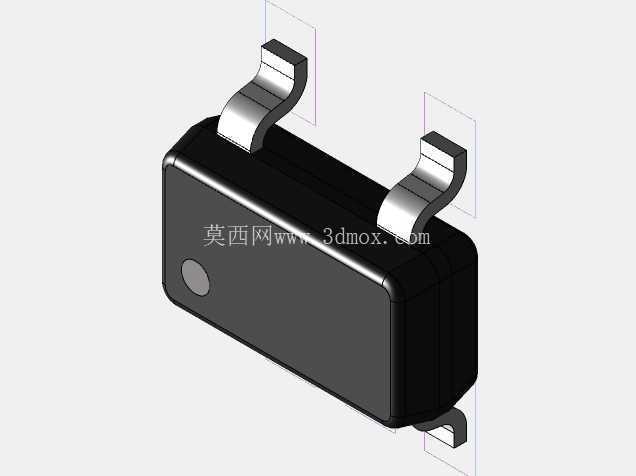

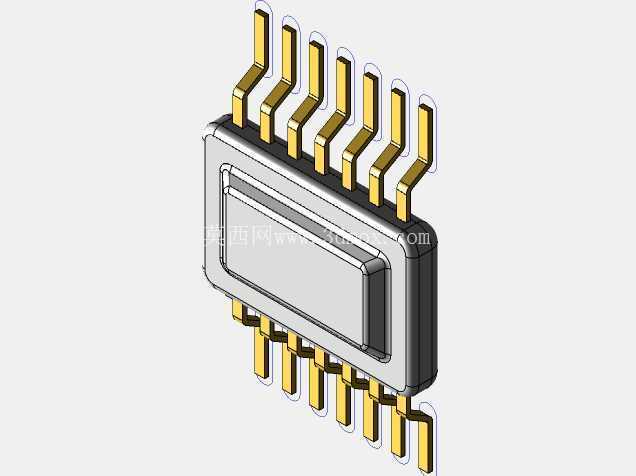

　　做这类封装模型的时候，首先要锚定的是引脚的共面度参数，所有鸥翼型引脚的末端平面都严格控制在同一基准面上，偏差控制在0.05mm以内，完全匹配SMT钢网开孔的对位基准，不会出现模型引脚翘曲导致的干涉误判。不同封装的本体尺寸边界是建模的核心，比如小尺寸的SOT23-5封装，本体长宽控制在2.9mm*1.6mm，引脚外伸宽度2.8mm，高度1.1mm，完全适配便携设备里的高密度布板场景；稍大的SOIC-8封装本体宽度3.9mm，引脚跨距6.0mm，引脚间距1.27mm，是工业控制板卡上最常用的电源管理、信号转换芯片封装尺寸；再大尺寸的HTSSOP、TQFP封装，引脚间距覆盖0.5mm、0.65mm、0.8mm多个规格，本体高度从1.2mm到3.5mm不等，覆盖了从微控制器、驱动芯片到接口转换芯片的全系列常用封装尺寸。

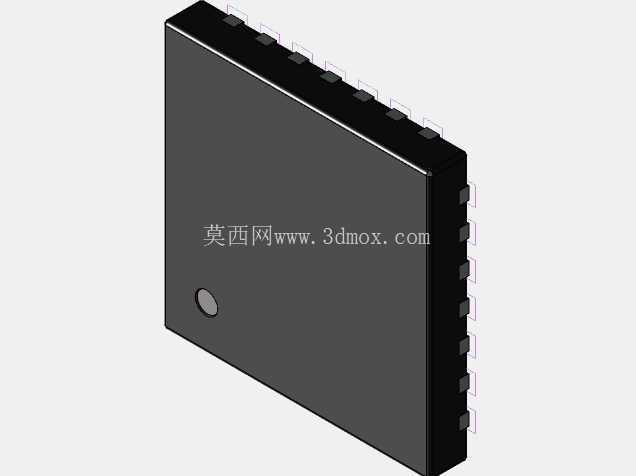

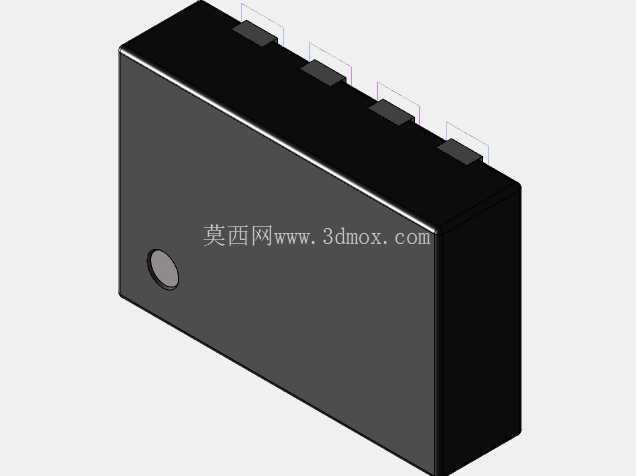

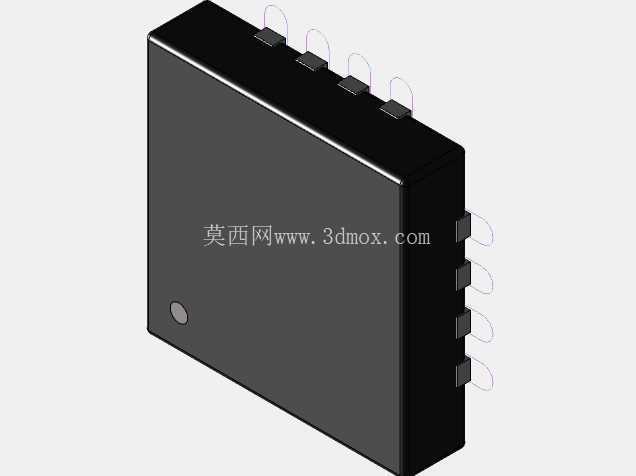

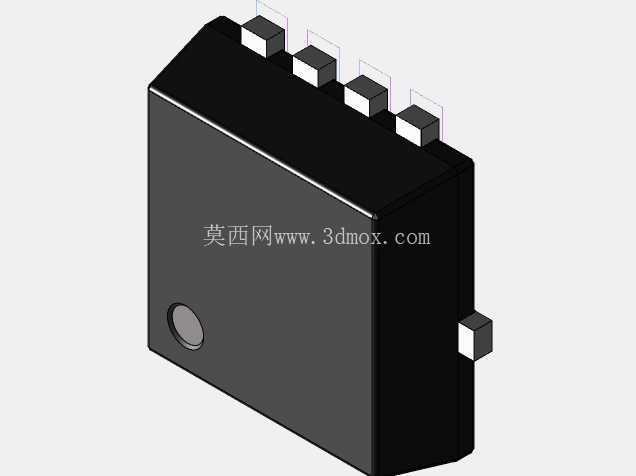

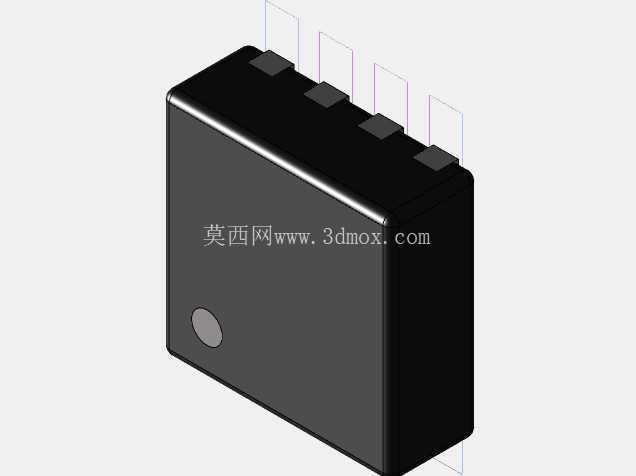

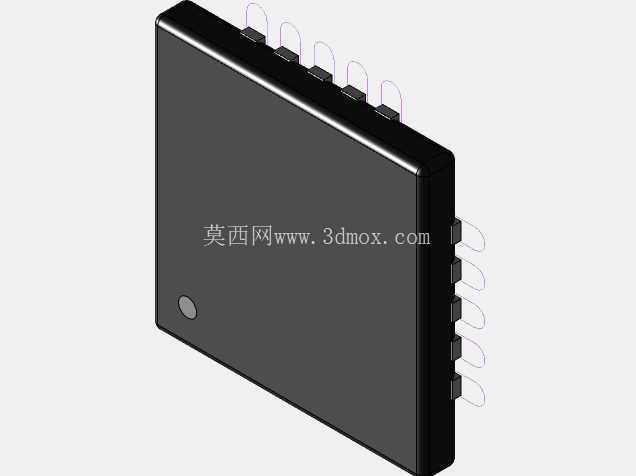

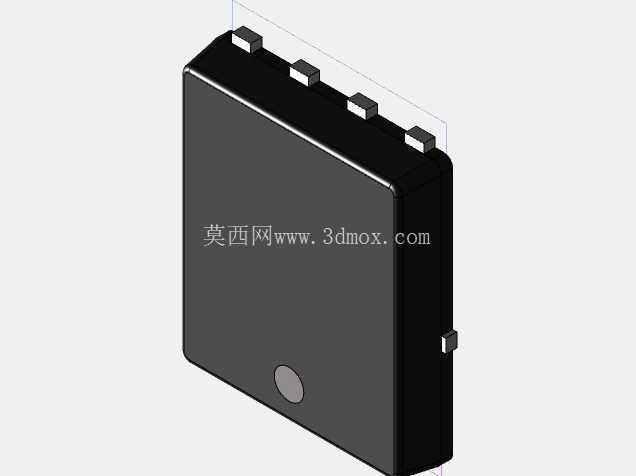

　　建模过程中特意还原了不同封装的外形细节，比如QFN封装底部的裸露散热焊盘结构，尺寸严格对应 datasheet 里的散热焊盘规格，工程师在做热仿真、散热片选型的时候，可以直接调用这个面做热耦合边界，不用再单独绘制散热焊盘的轮廓；鸥翼型引脚的弯折弧度也做了写实还原，不是简单的直角拉伸，引脚根部的圆弧过渡、末端的爬锡平面都做了细化，在做PCB的3D预览时，可以直观看到引脚和焊盘的贴合状态，提前发现引脚偏移、焊盘尺寸不匹配的问题。

　　实际应用场景里，这套模型可以直接导入PCB设计软件做板级3D预览，在结构设计阶段校核器件和周边结构件的安全距离，比如板卡插装到机箱导轨时，最高的IC本体和机箱内壁的间隙是否满足2mm的安规距离，接插件旁边的IC是否会和插头的尾部干涉，高密度布板区域的IC之间是否预留了足够的返修操作空间。在做SMT工装设计的时候，也可以直接调用这些模型做回流焊载板的开槽设计，载板的避让槽尺寸可以直接匹配模型的本体轮廓，不用反复测量实物尺寸调整开槽参数，大幅缩短工装的设计周期。

　　设计思路上没有做过度的细节冗余，比如IC表面的丝印标识只做了简化的基准面，没有添加具体的型号字符，避免不同型号同封装的芯片调用模型时出现标识不符的问题，所有封装的安装基准点都设置在本体的几何中心，和PCB封装的原点完全对齐，导入设计文件时不需要额外调整坐标位置，直接匹配对应封装的坐标即可。针对不同封装的安装边界，所有模型都预留了0.1mm的装配公差余量，在做干涉检查时不会因为模型的尺寸公差过紧导致误报，也不会因为余量过大导致实际装配时出现干涉漏判。

　　很多工程师在做板级设计时习惯用二维封装符号代替三维模型，往往到了样机试装阶段才发现器件高度超差、和结构件干涉，不得不重新改板调整布局，耽误项目进度，这套覆盖全系列常用表贴IC封装的三维结构，就是把前期设计阶段的空间校核工作做细，从源头规避这类低级错误。不管是做便携消费电子的超薄结构堆叠，还是工业设备的控制板布局，亦或是车载电子的高可靠性板卡设计，都可以直接调用对应封装的模型完成空间校核，不用再花费时间逐个绘制封装的三维结构，把更多精力放在电路功能与结构可靠性的优化上。
