模数4mm齿轮滚刀蜗轮滚刀结构设计

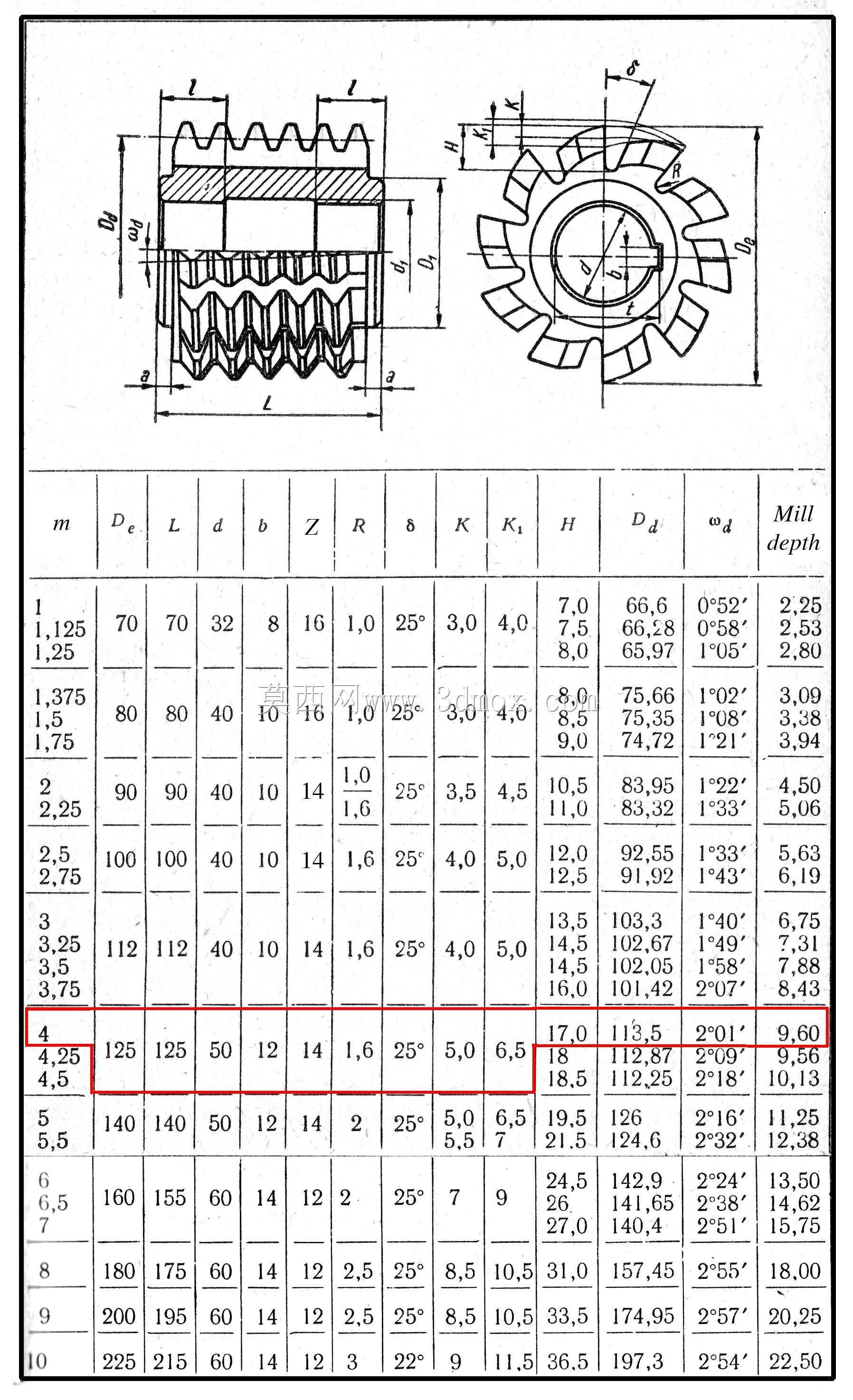

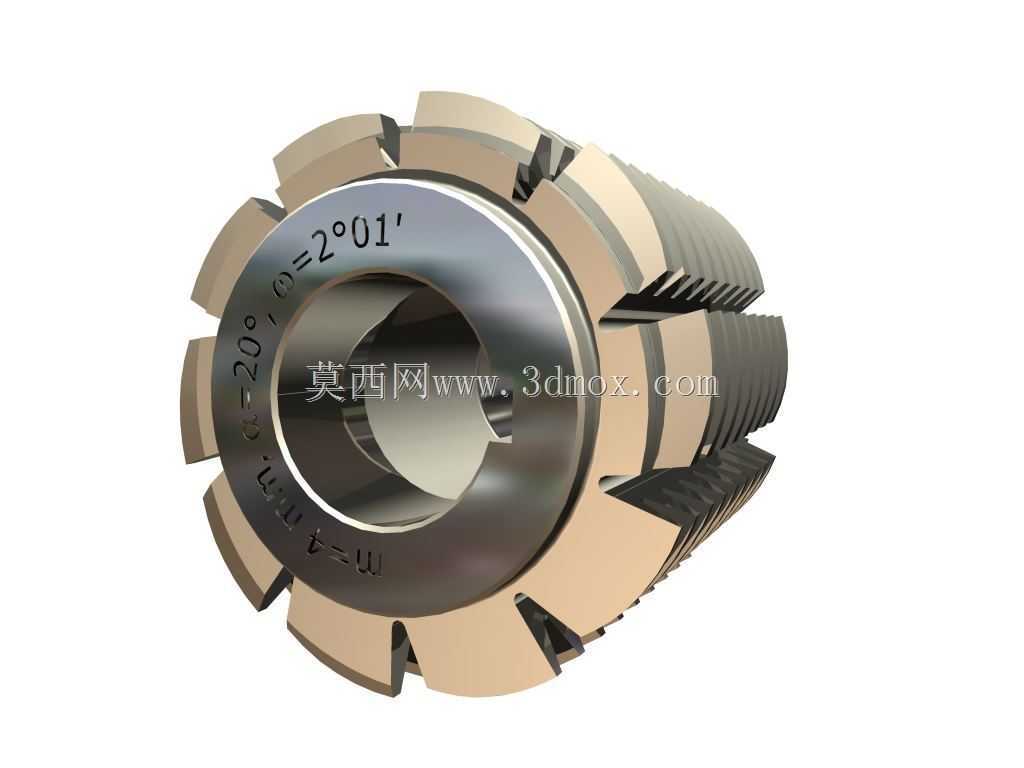

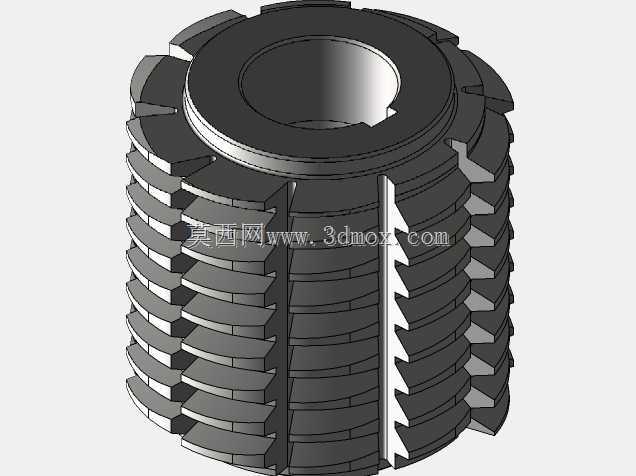

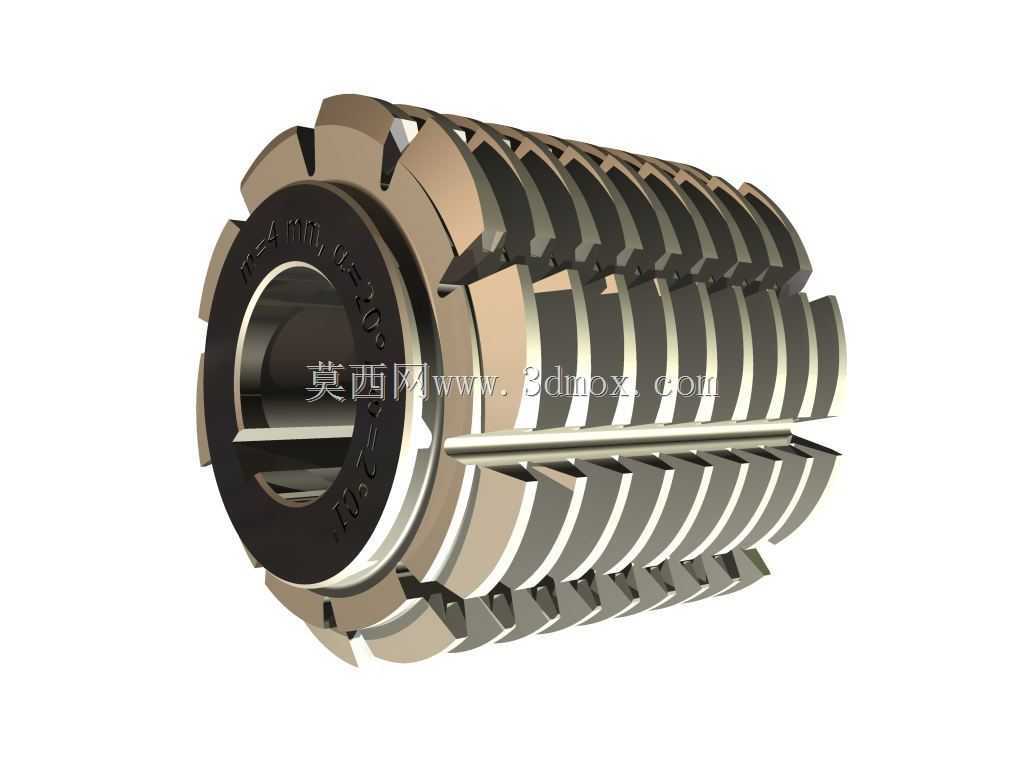

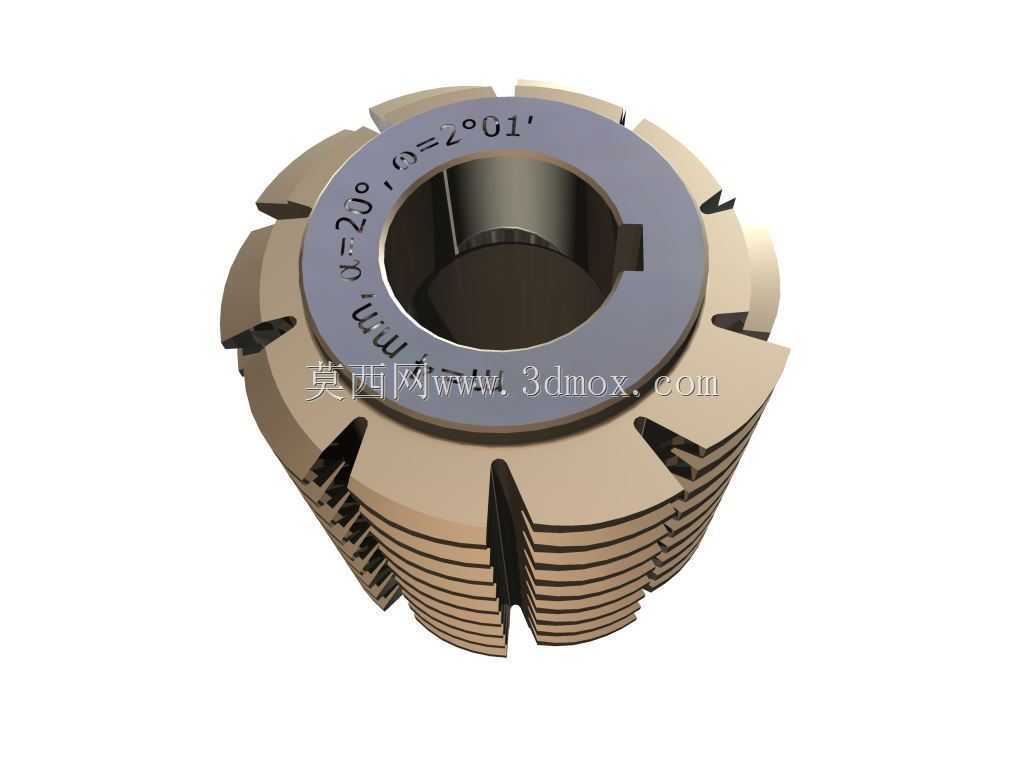

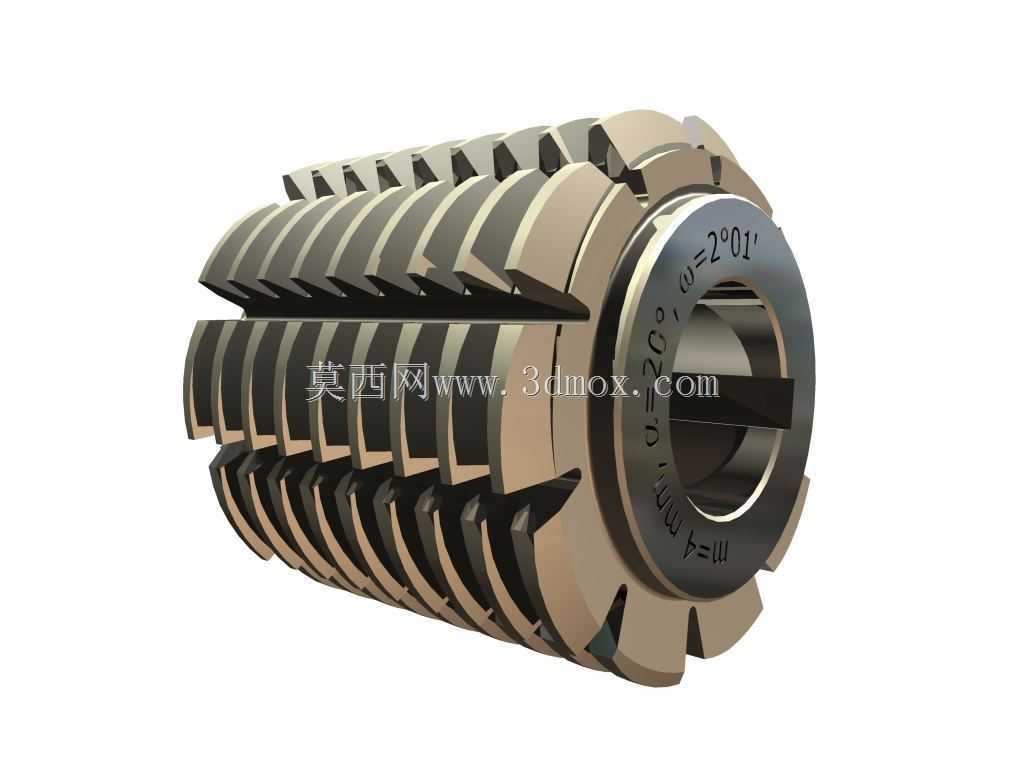

这款滚刀是齿轮加工领域的核心切削工装，主要适配滚齿机设备，用于模数4mm规格的渐开线圆柱齿轮、蜗轮的展成法加工，在通用机械传动部件制造、减速机生产、机床齿轮加工、工程机械传动系统配套等场景中广泛应用，是批量加工高精度齿形零件不可或缺的工艺装备。从实际加工用途来看，该滚刀通过与待加工齿坯按照固定传动比做啮合展成运动，可一次性完成齿槽的粗、精加工工序，相比单齿成形铣削加工，加工效率提升数倍，且能保证齿形的啮合精度一致性，适合中大批量的齿轮零件生产，加工出的齿轮可满足通用传动场景的齿向公差、齿形公差要求，适配多数中低速重载传动工况的使用需求。在功能特性设计上，该滚刀采用整体式容屑槽结构，圆周方向均匀分布多排切削齿，每个刀齿具备合理的前角与后角参数，既保证切削刃的锋利度降低切削阻力，又预留足够的刃磨余量延长刀具使用寿命；滚刀端面标注有齿形角、螺旋升角等核心啮合参数，方便加工前的参数核对与安装校准，内孔采用标准定心孔加键槽的结构，可与滚齿机主轴可靠连接，传递切削扭矩时不会出现打滑偏移，保证加工过程的稳定性。设计思路上，该滚刀遵循展成法加工的基本原理，以蜗杆为基本本体开出容屑槽形成切削刃，切削刃的廓形严格对应模数4mm齿轮的啮合共轭面，参数化的结构设计可支持不同齿数齿轮的加工，无需针对单一齿数定制专用刀具；容屑槽采用螺旋槽设计，匹配滚刀的螺旋升角，保证每个切削刃都能以合理的角度切入工件材料，避免切削干涉，同时排屑空间充足，可顺畅排出钢件、铸铁件等常见齿轮材料的切削碎屑，减少积屑瘤对齿面加工质量的影响。从安装边界与外形尺寸来看，该滚刀的内孔直径、总长、最大外径均适配常规中小规格滚齿机的安装空间，安装时无需对机床主轴做额外改造，通过标准拉杆与键块即可完成装夹定位，滚刀的有效切削长度覆盖常规宽度齿轮的加工行程，加工时无需做轴向窜刀的额外调整即可完成全齿宽加工，刀体两端设计有找正基准面，方便安装时的径向跳动校准，将安装误差控制在允许范围内，保障最终加工出的齿轮齿圈径向跳动、公法线长度公差符合工艺要求。
