通孔式无源电子元件包三维结构设计

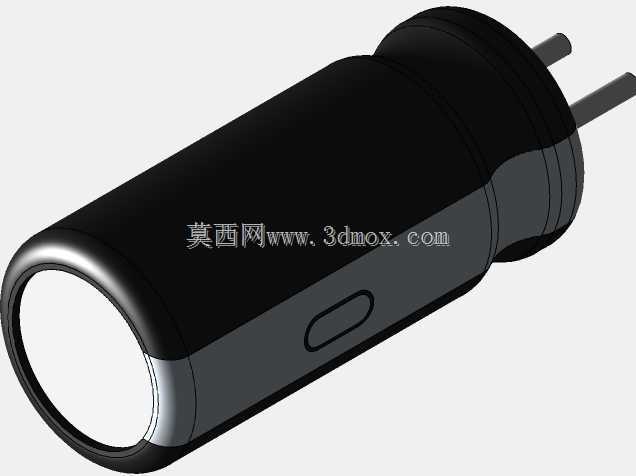

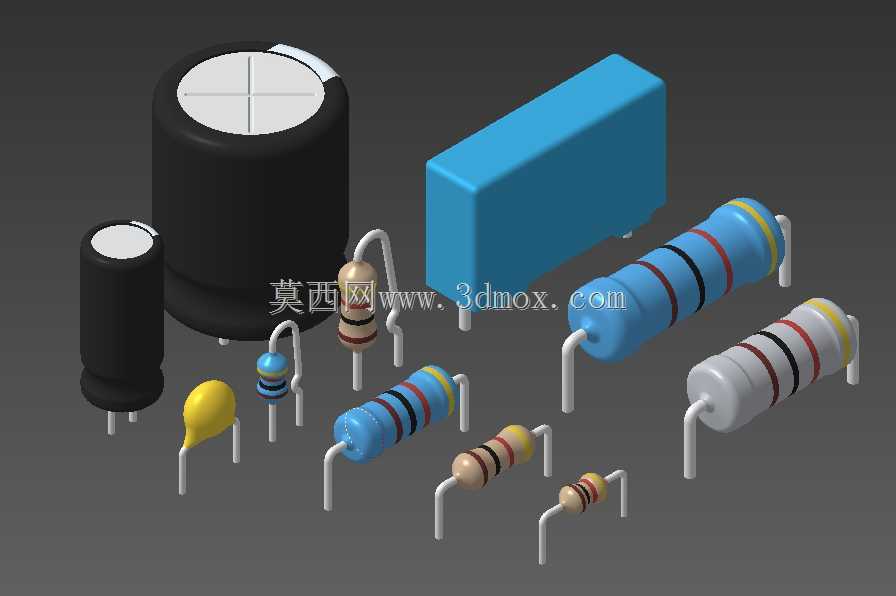

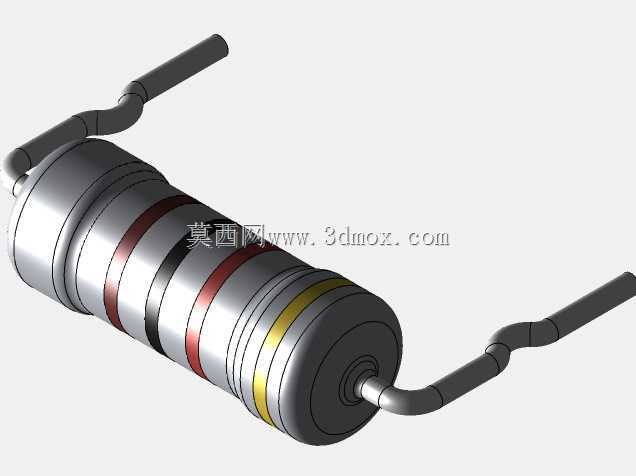

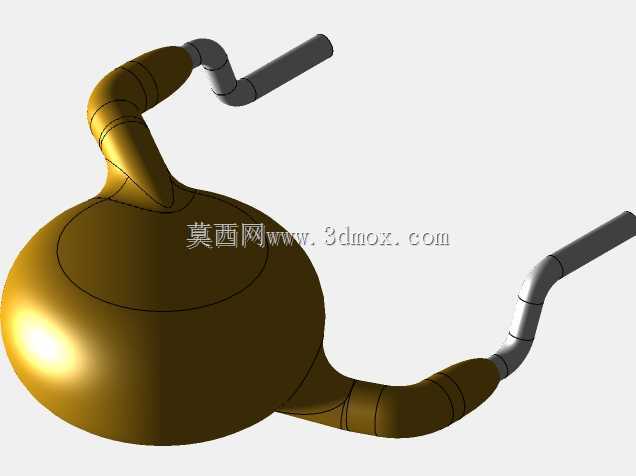

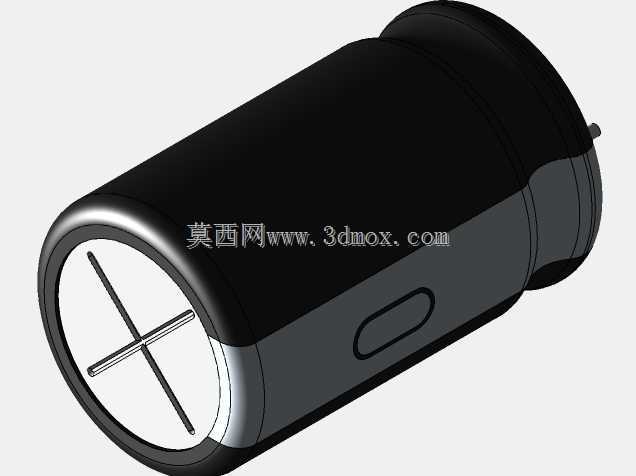

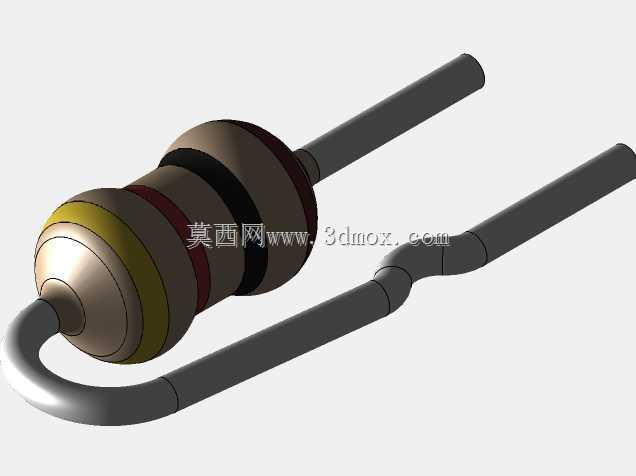

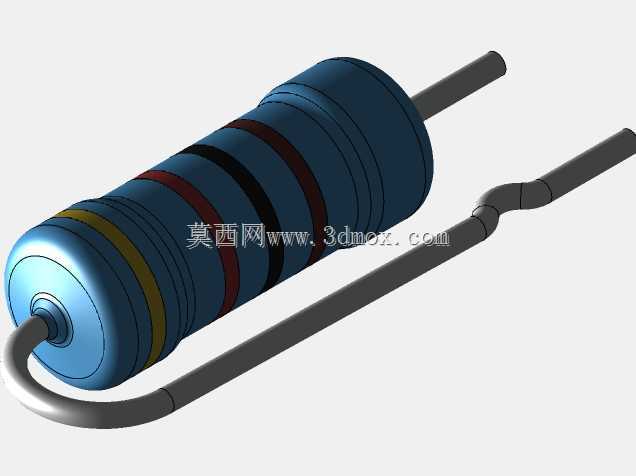

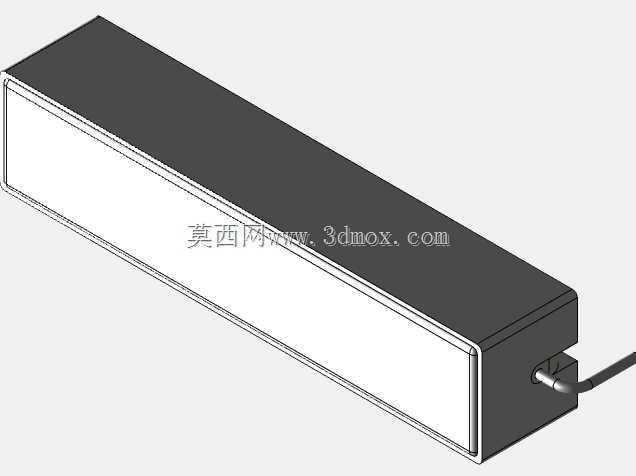

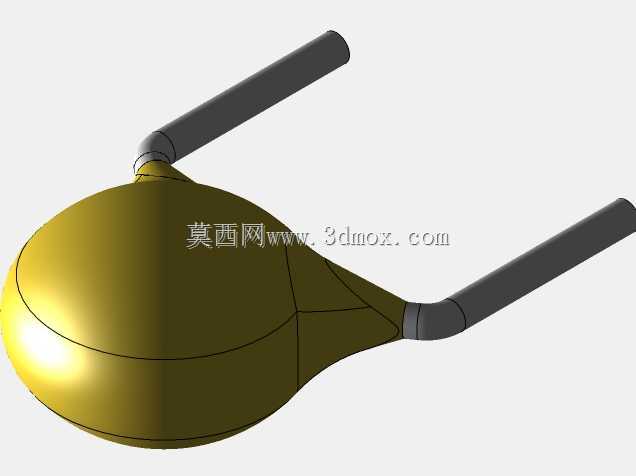

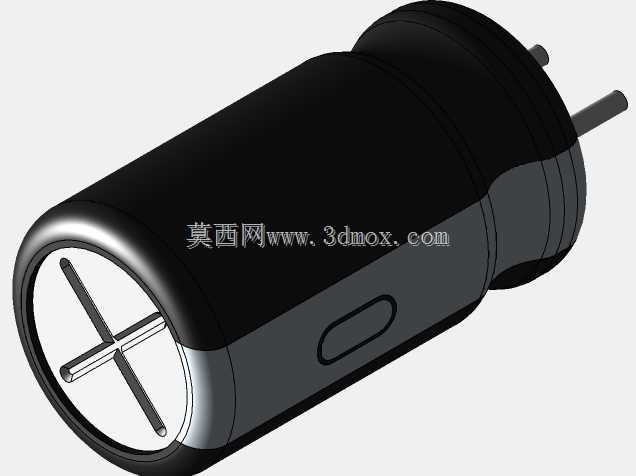

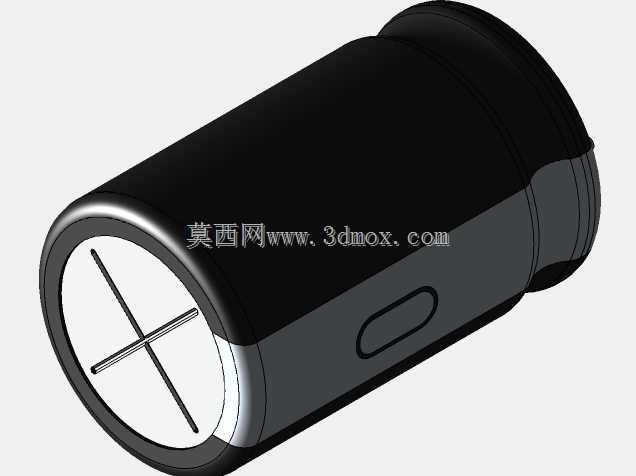

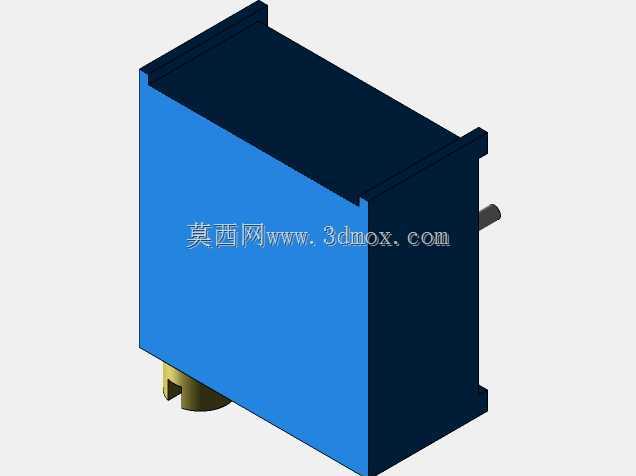

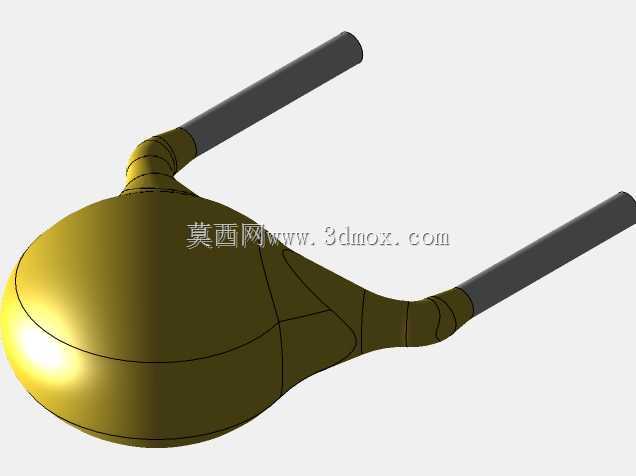

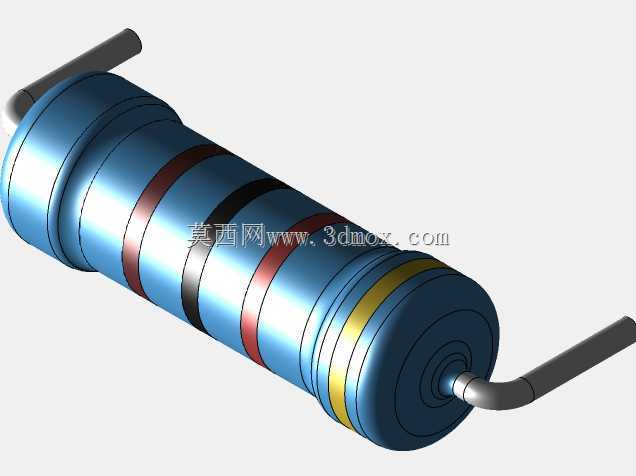

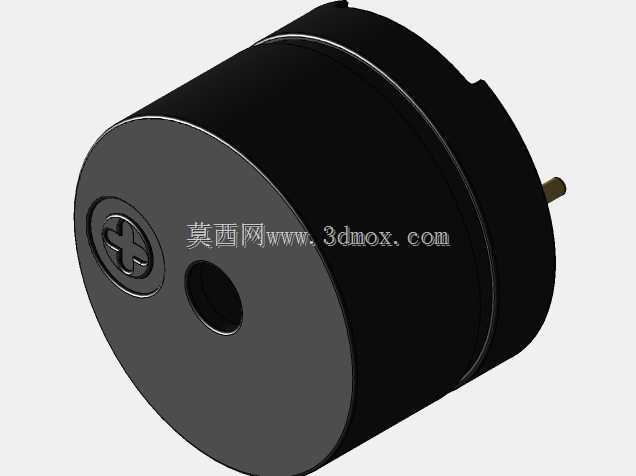

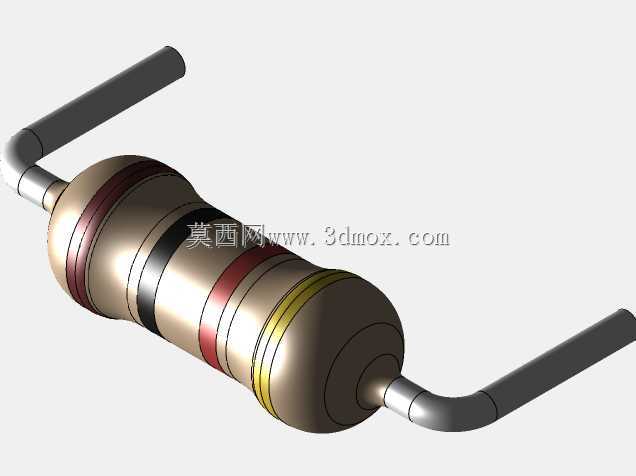

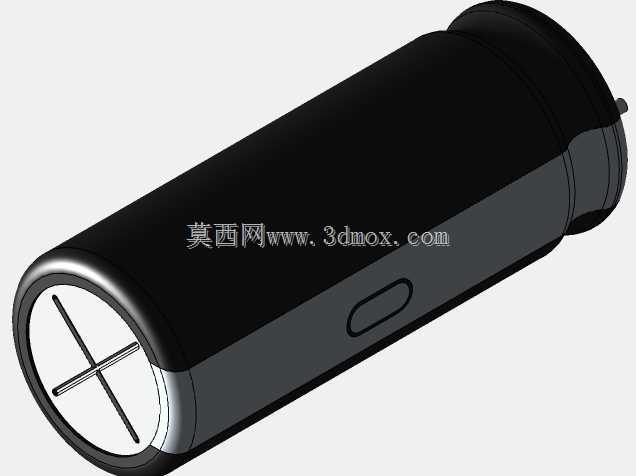

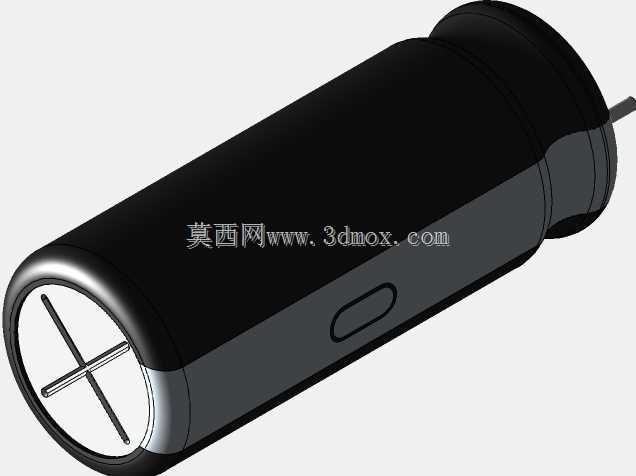

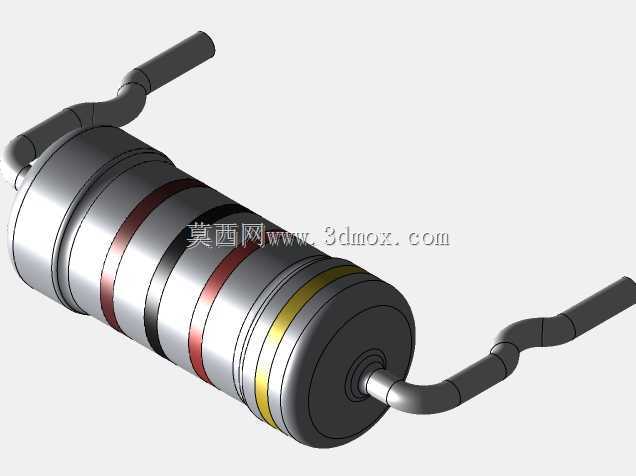

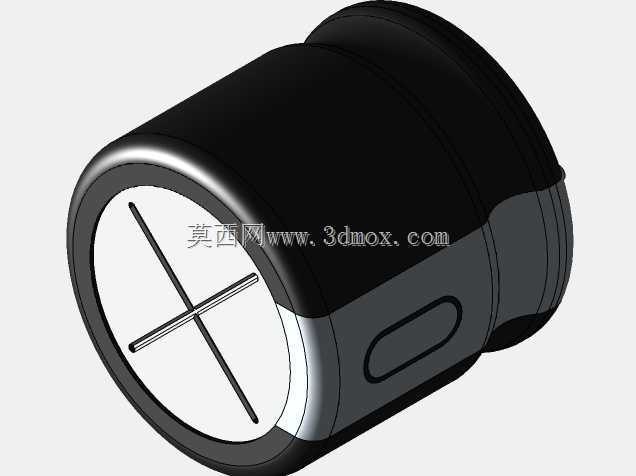

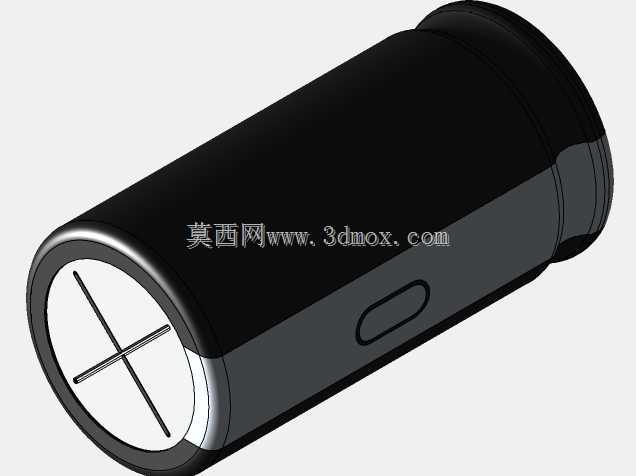

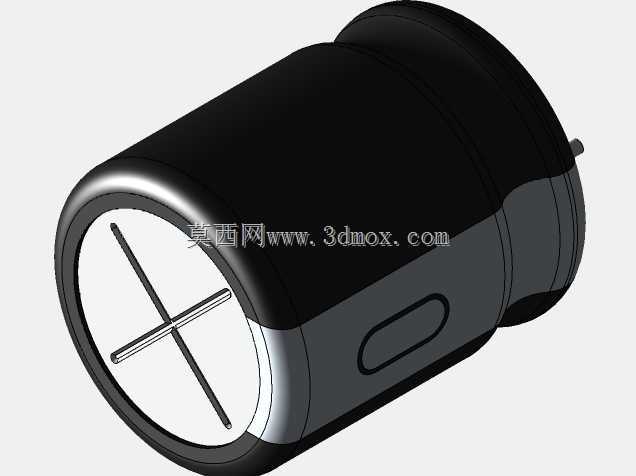

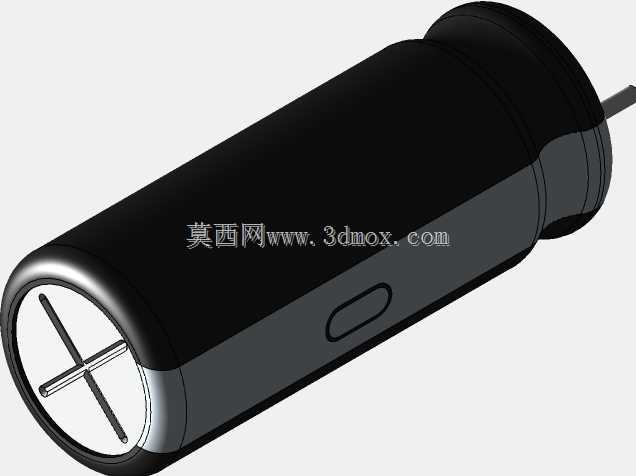

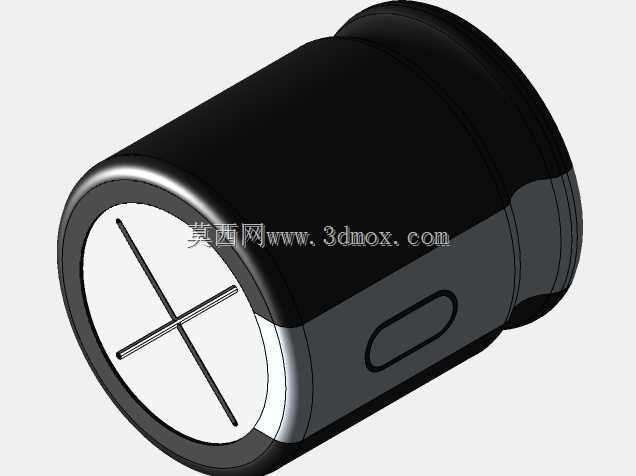

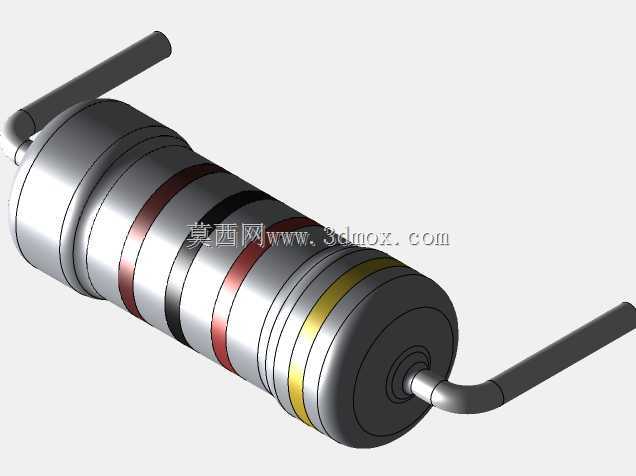

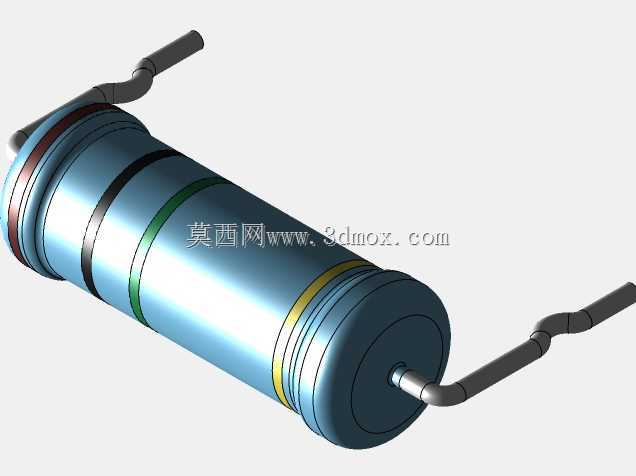

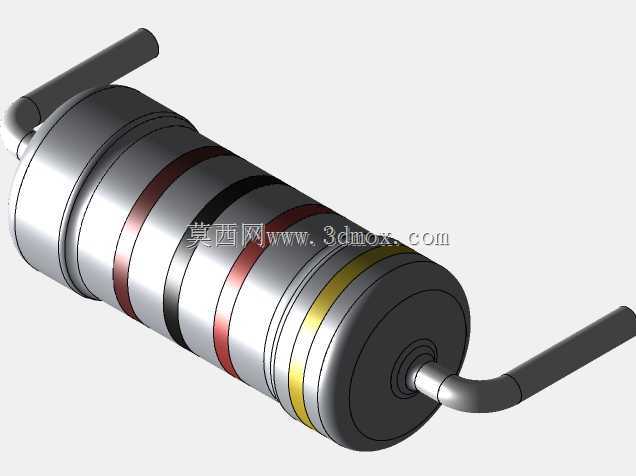

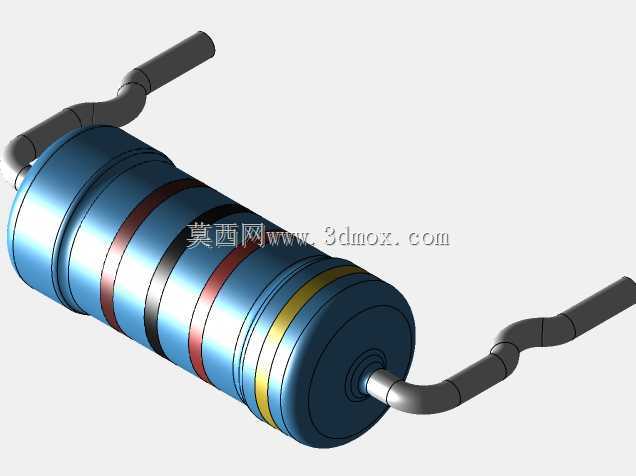

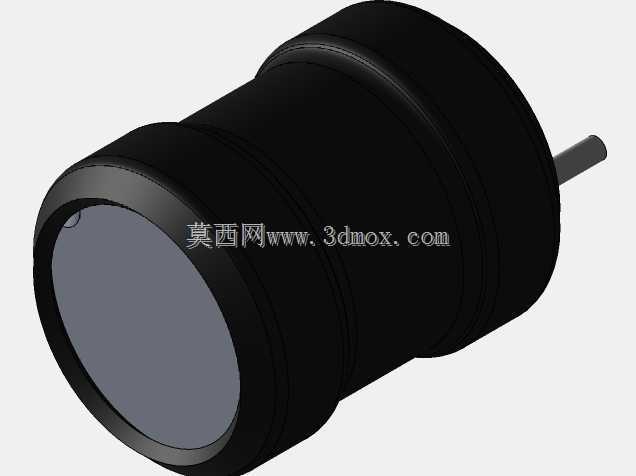

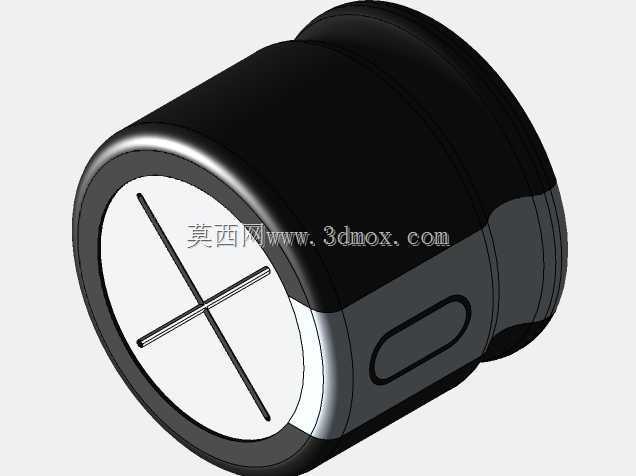

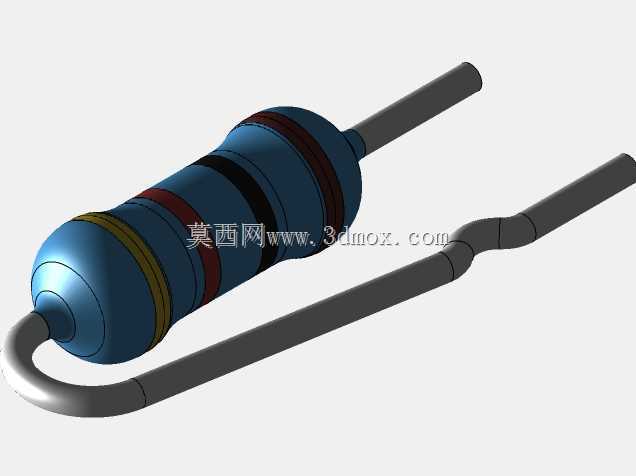

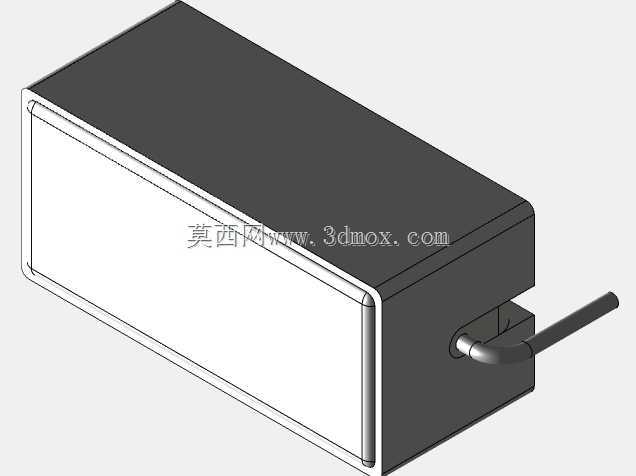

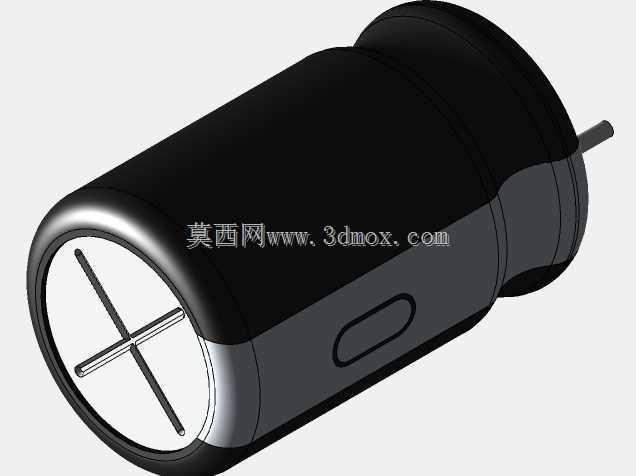

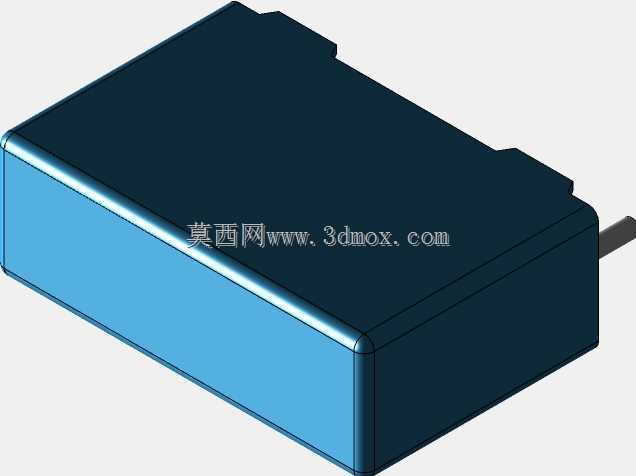

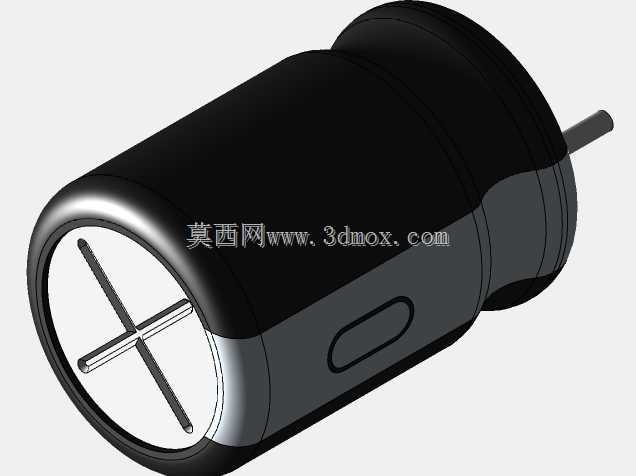

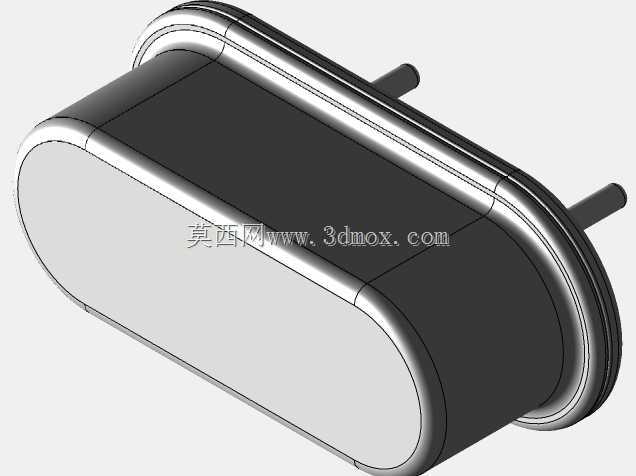

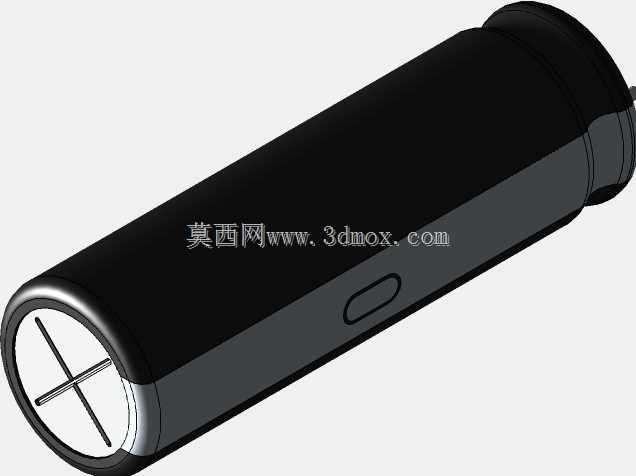

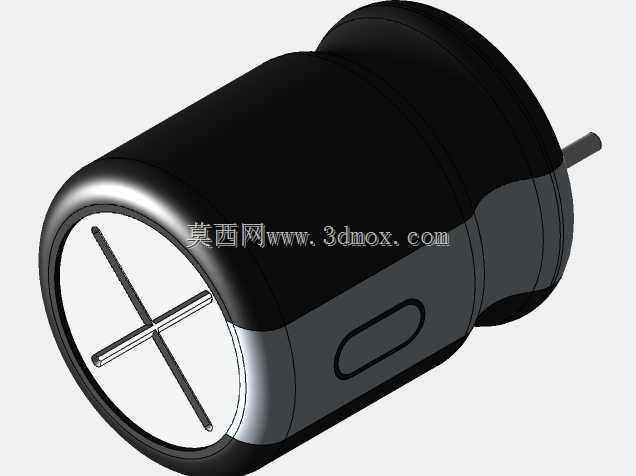

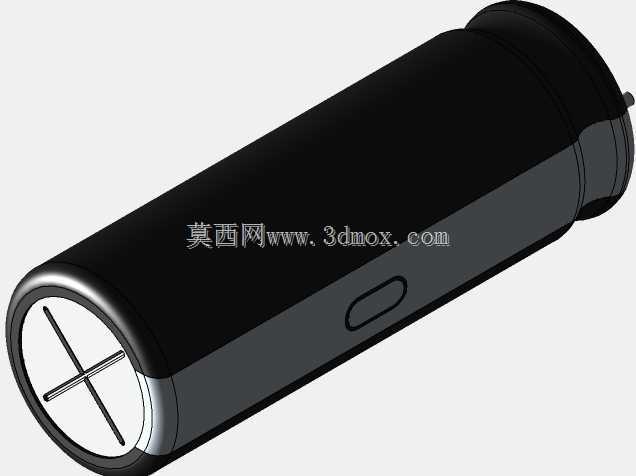

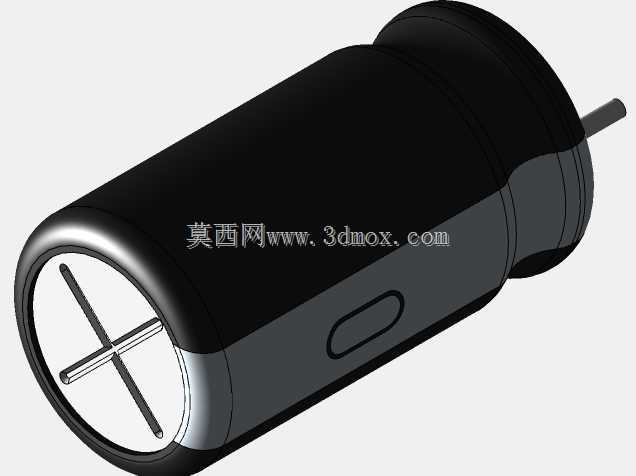

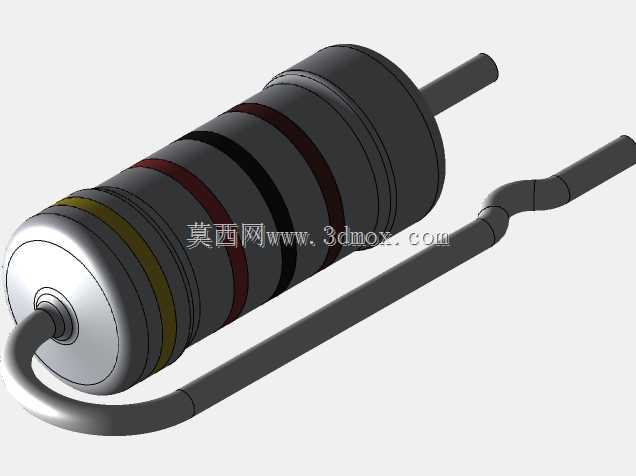

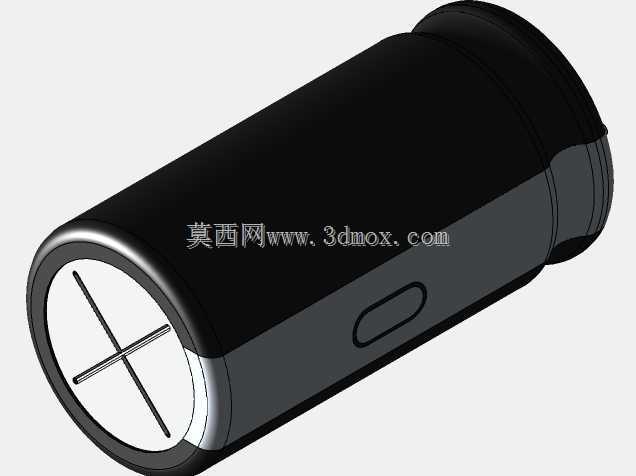

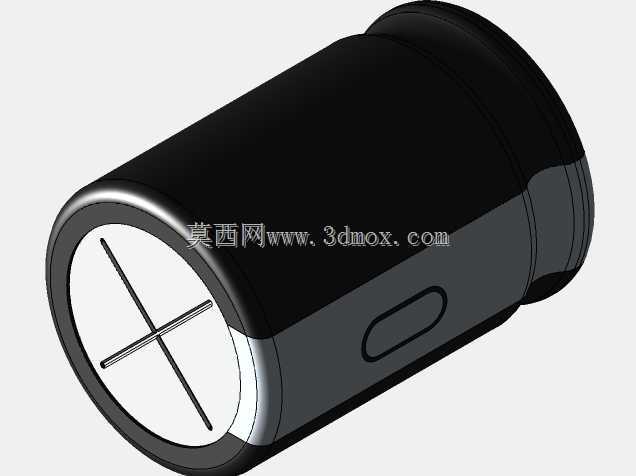

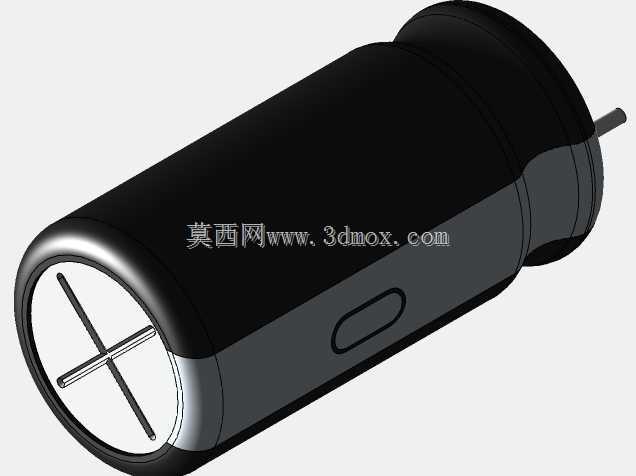

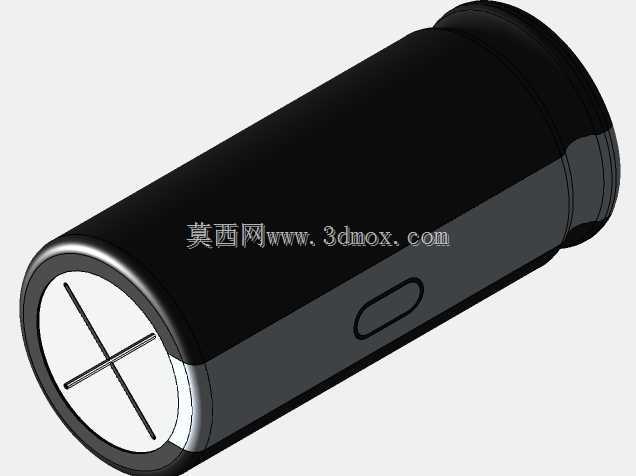

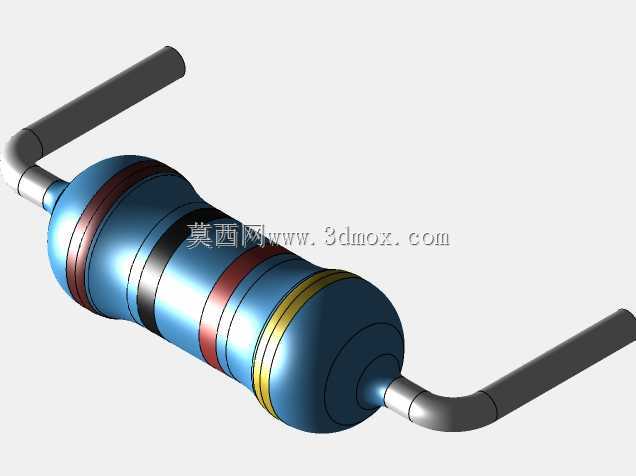

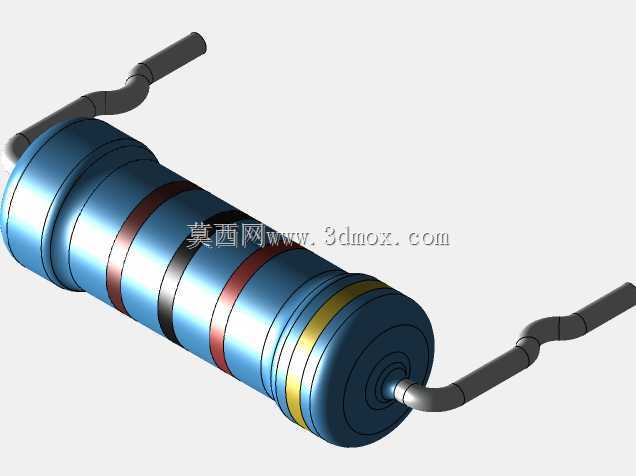

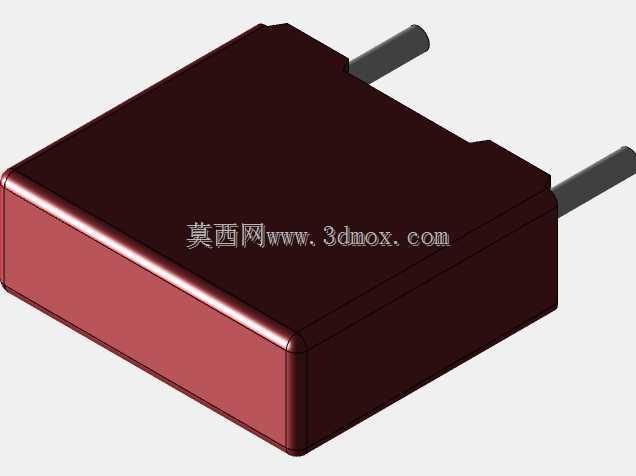

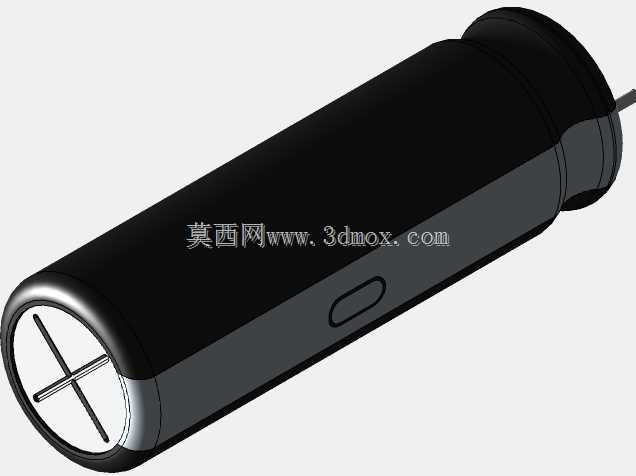

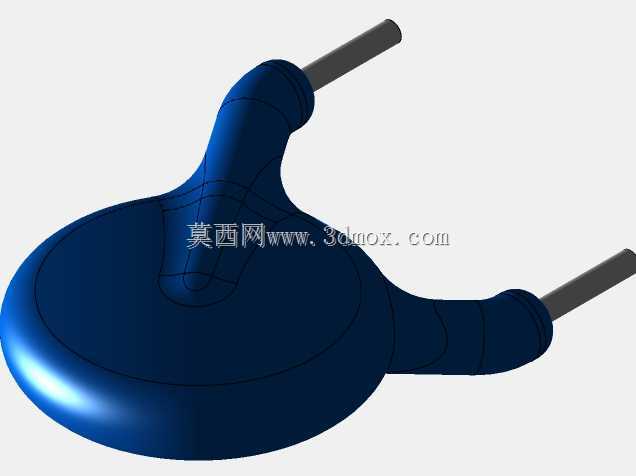

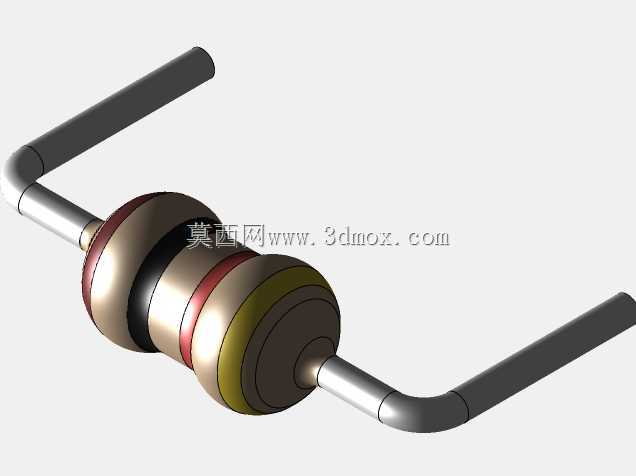

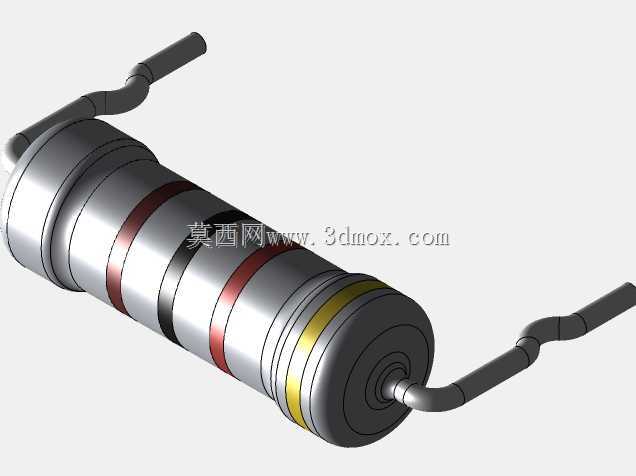

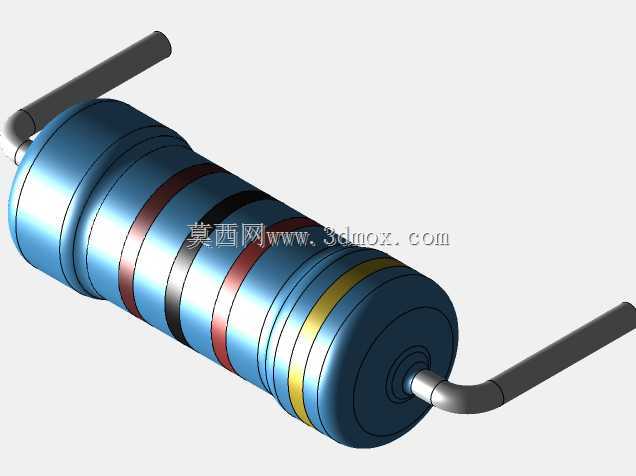

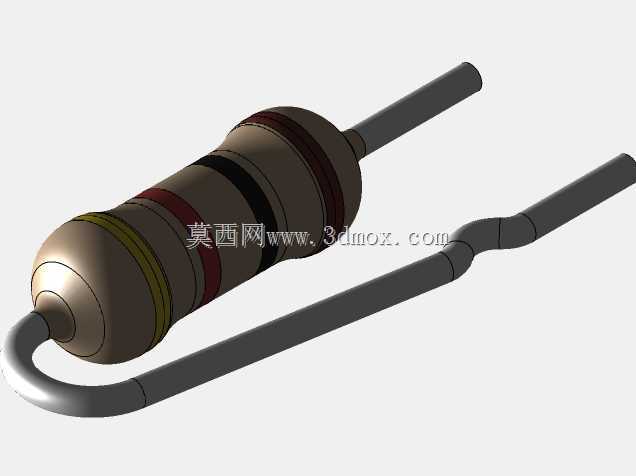

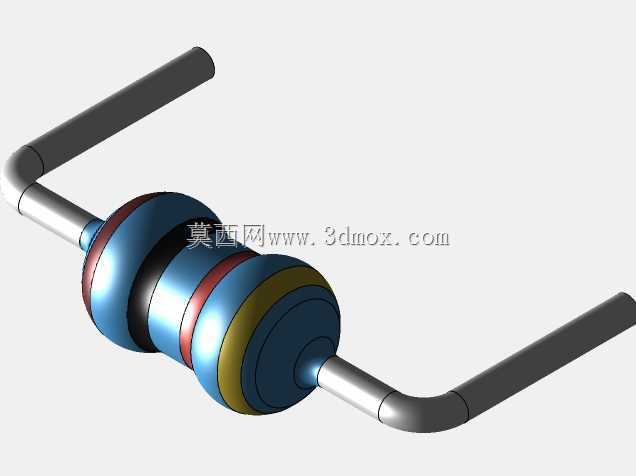

这套通孔式无源电子元件三维模型，覆盖了直插铝电解电容、陶瓷电容、色环电阻、无源蜂鸣器、晶体谐振器等多款主流通孔安装无源器件，主要面向电子装联领域的PCB布局仿真、装配工艺验证、教学演示场景使用。在实际电子设备生产流程中，通孔无源元件是波峰焊工艺段的核心装配对象，这套模型可直接导入PCB设计软件完成器件布局干涉检查，提前规避元件间距不足、引脚跨距不匹配导致的装配故障，也可用于自动化插件设备的动作路径仿真，验证插件头取料、插装过程中与周边器件、治具的碰撞风险。从功能特性来看，不同元件的结构设计完全匹配实物电气与安装要求：铝电解电容模型还原了本体塑封外壳、顶部防爆压痕、极性标识白边以及双直插引脚的结构，引脚间距严格对应不同容值规格的标准跨距，防爆槽的尺寸与位置完全参照行业通用规范，可用于模拟电容过温鼓包的安全间隙校验；色环电阻模型还原了陶瓷基体、色环标识层、金属端帽以及弯折成型的引脚结构，引脚弯折半径符合通孔元件成型工艺要求，避免仿真中出现引脚应力集中的误判；无源蜂鸣器与晶体谐振器模型还原了本体封装结构与引脚排布，可用于验证插件后元件本体高度与机箱外壳的安全间隙。设计过程中，所有元件的外形尺寸均参照行业通用封装规范设定，安装边界严格遵循通孔插装的工艺要求：元件引脚直径匹配标准PCB钻孔尺寸，引脚伸出PCB板面的长度符合波峰焊的吃锡要求，不同功率等级的电阻、不同容值的电容本体尺寸梯度清晰，可覆盖从消费类电子到工业控制板卡的常用元件选型需求。模型的外形细节还原度较高，既可以用于产线装配人员的操作培训，直观识别不同元件的外形特征与极性方向，也可以用于电子类专业教学场景，帮助学习者理解通孔元件的结构特点与安装要求，在虚拟装配实训中完成元件插装、引脚成型等工序的模拟操作，降低实物实训的物料损耗。
