旋转运动转直线运动转换机构设计

这款转直线变换机构是机械传动领域中实现运动形式转换的核心功能部件，主要应用在需要将连续旋转输入转化为可控直线往复输出的各类工业场景中，常见于自动化生产线的进给工位、包装设备的推料机构、激光加工设备的位移调节单元、小型机电产品的执行端驱动模块，能够在紧凑的安装空间内完成稳定的运动形式切换，替代传统结构复杂的曲柄滑块、齿轮齿条组合方案，降低传动链路的装配误差累积。

从实际用途来看，该机构可直接对接旋转动力源的输出轴，无需额外加装中间转换组件，即可将电机的匀速旋转运动转化为沿指定轴向的直线往复动作，输出端可直接连接执行工装，完成推送、位移调节、周期性顶料、工位切换等作业动作，适配轻载到中载的传动工况，在频繁往复动作的场景下能保持稳定的传动精度，不会出现传统连杆机构长期运行后的间隙增大问题。

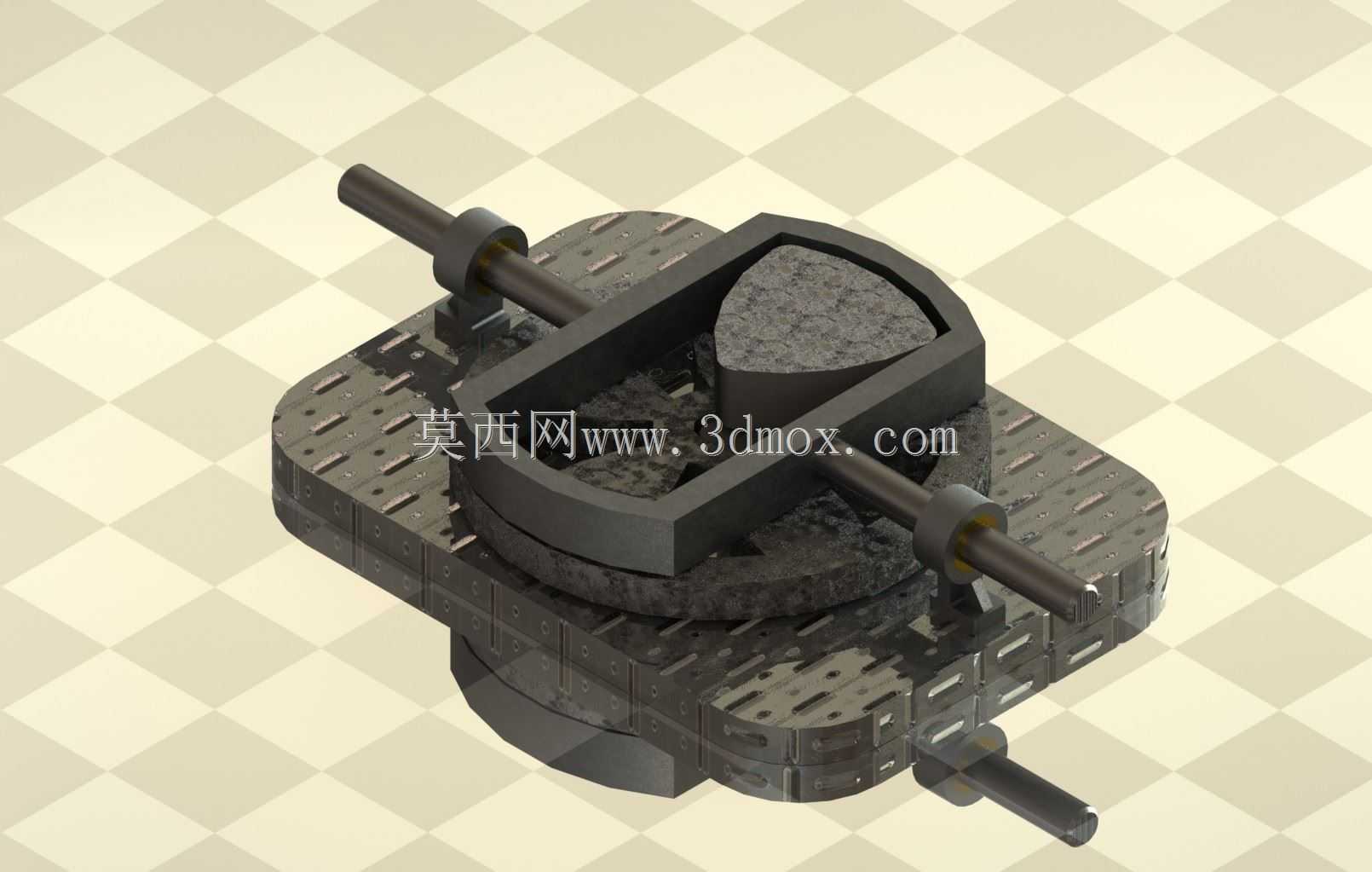

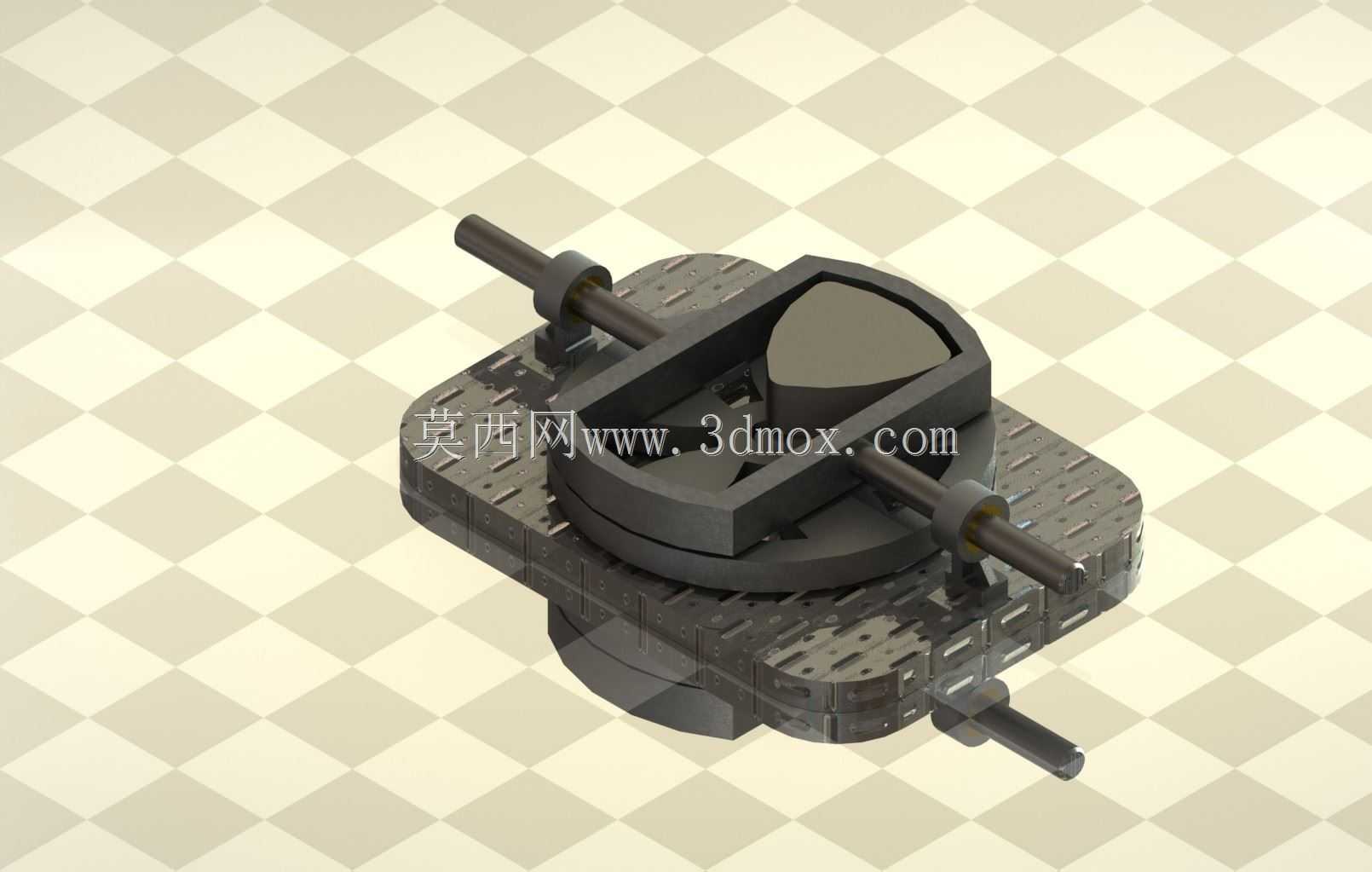

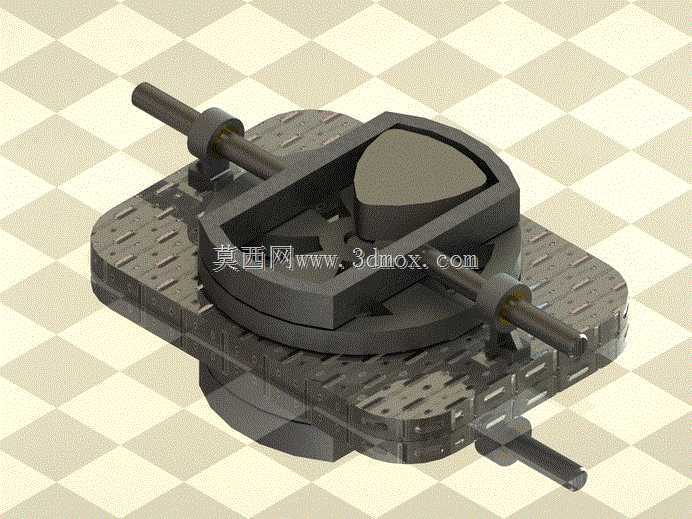

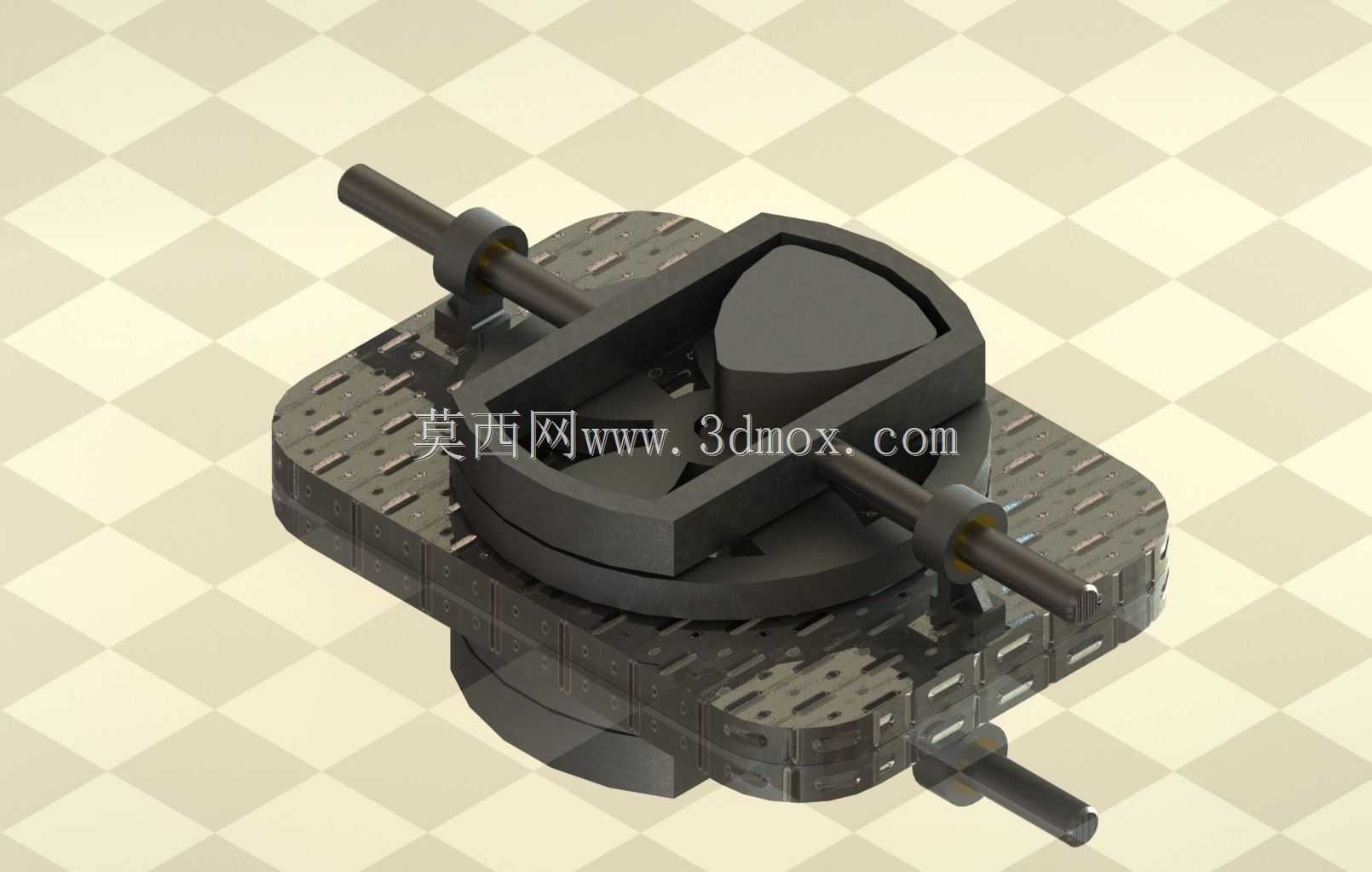

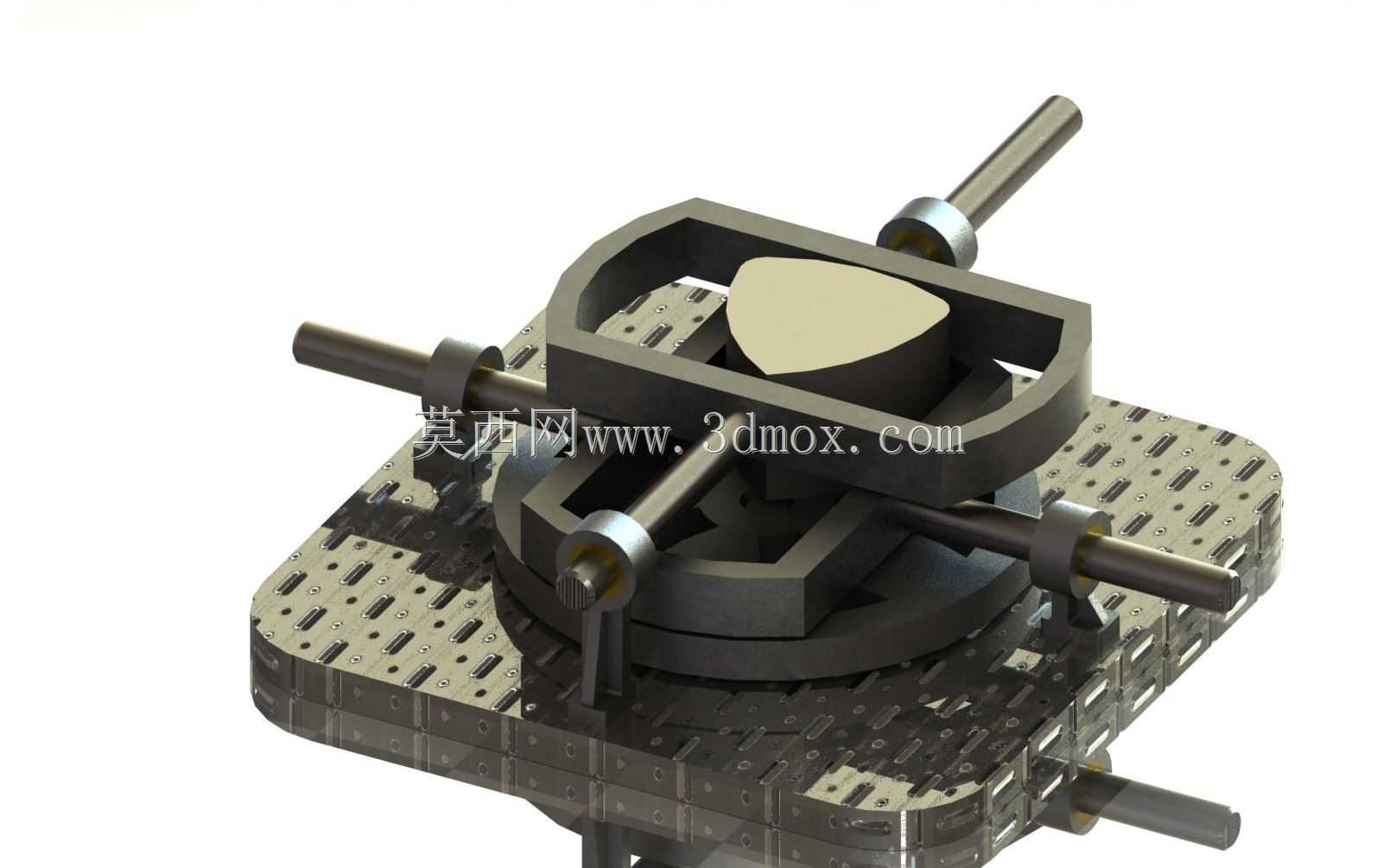

在功能特性上，该机构采用对称式双导向轴布局，配合中部的异形凸轮传动结构，动力输入轴旋转时，通过凸轮轮廓面与滑动框架的配合驱动滑动座沿导向轴做直线运动，双导向轴的设计能够抵消单侧受力带来的偏转力矩，保证滑动座运行过程中无卡滞、无偏摆，运动过程的摩擦力分布均匀，长期运行的磨损量更小。机构整体采用框架式集成设计，所有传动部件都集成在中部的基座框架内，无需额外搭建外部防护结构，外露的轴端可直接对接动力输入与执行输出端，装配时仅需要固定基座上的安装孔位即可完成整机固定，调试过程简单便捷。

从设计思路来看，该结构摒弃了传统转换机构多零件分散装配的思路，将凸轮驱动副、导向副、滑动承载座集成在同一基座单元内，零件之间的配合公差在设计阶段就做了匹配优化，导向轴与滑动衬套的配合选用间隙配合公差带，既保证运动的顺滑性，又能控制径向窜动间隙在合理范围内；中部凸轮轮廓采用等速运动曲线设计，能够保证直线输出端的运动速度平稳，避免启动和停止阶段的刚性冲击，适配需要平稳位移的作业场景。

在外形尺寸与安装边界上，该机构整体为扁平方形结构，基座平面的长宽比例接近1:1.2，整体高度不超过基座长度的二分之一，能够适配狭窄的设备内部安装空间；三个伸出轴端分别对应两个导向轴的固定端与一个动力输入/输出端，安装时需要预留轴端的连接空间，基座底部预留的安装孔位采用对称分布设计，可适配不同规格的安装底板，安装时需要保证导向轴的轴向方向与预期直线运动方向完全平行，避免额外的侧向力加剧衬套磨损。机构整体的运动行程由中部凸轮的偏心量决定，设计时可根据实际需要的直线行程调整凸轮轮廓尺寸，无需改动整体基座与导向部件的结构，具备一定的参数化改型适配能力。
