盒形塑件注塑模具三维结构设计

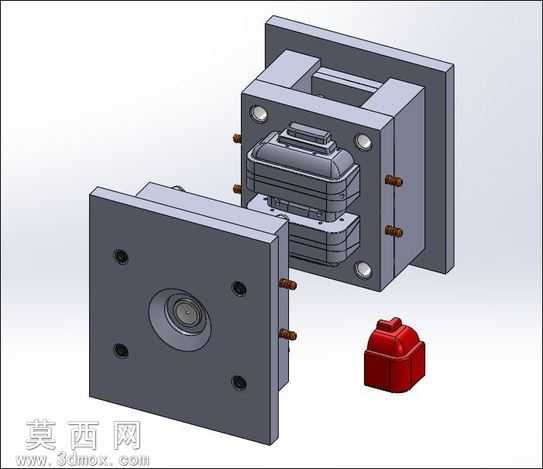

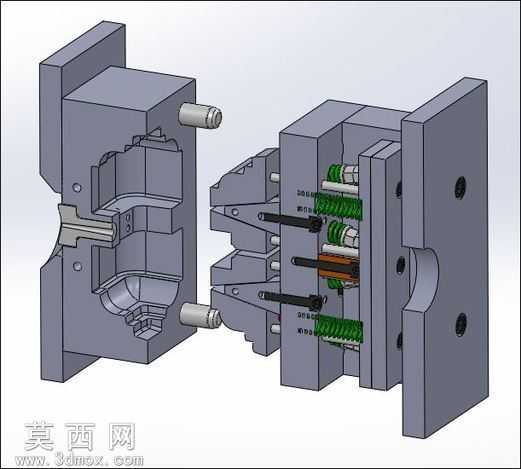

本作品为盒形塑料制件的注塑成型模具三维设计，采用三维参数化建模软件完成全结构搭建，建模过程遵循注塑模具设计规范，从塑件工艺分析入手逐步完成整套模具的结构设计。首先针对红色盒形塑件的结构特征开展工艺性分析，明确塑件的壁厚均匀性、脱模斜度、转角圆角等成型工艺要求，确定采用一模一腔的型腔布局方案，保证注塑过程中熔体填充平衡，减少成型缺陷出现概率。建模阶段先完成塑件的三维实体构建，基于塑件外表面轮廓构建定模型腔结构，依据塑件内表面结构设计动模型芯，型腔与型芯的分型面选取在塑件最大轮廓处，确保开模后塑件能够顺利留于动模侧，配合顶出机构完成脱模动作。模架部分采用标准两板模结构，依次完成定模板、动模板、定模座板、动模座板、支撑板、垫块等标准模架零件的建模与装配，保证各模板之间的定位精度，导柱导套组件按照标准尺寸设计，确保合模过程中型芯与型腔的精准对位，避免出现错模问题。冷却系统设计围绕型腔与型芯的均匀冷却需求展开，在定模板与动模板内分别布置循环冷却水道，水道距离型腔表面的距离保持均匀，水道接头采用标准规格，保证冷却介质能够顺畅循环，有效缩短注塑成型周期，减少塑件因冷却不均产生的翘曲变形。浇注系统采用侧浇口进料形式，从塑件侧边缘进胶，浇口位置选取在熔体填充阻力最小的区域，主流道设计为标准锥度结构，配合定位环与注塑机射嘴精准对接，分流道采用圆形截面设计，减少熔体输送过程中的压力损失与温度下降。顶出机构采用顶杆顶出方案，顶杆布置在塑件内侧加强筋与边缘位置，保证顶出力均匀分布，避免顶出过程中塑件出现顶白、变形等缺陷，同时设计回程杆结构，确保合模过程中顶出机构能够准确复位。整套模型完成装配后进行了全局干涉检查，验证各运动部件在开模、合模、顶出动作过程中无结构干涉，各零件之间的配合公差符合模具加工与装配要求，模型渲染阶段对模具钢材质、塑件塑料材质分别赋予对应材质参数，通过光影调整清晰展现模具的内部结构与装配关系，直观呈现注塑模具从合模成型到开模取件的完整结构逻辑，可作为注塑模具结构设计学习的参考案例，帮助理解两板模的典型结构组成与各部件的功能作用。
