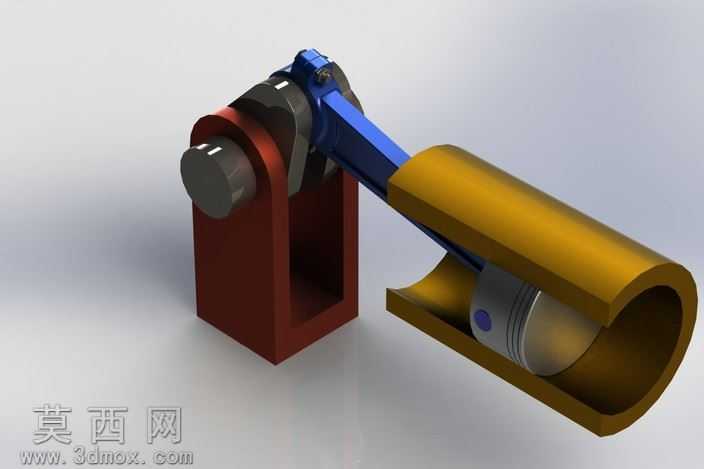

曲柄活塞传动机构三维结构展示

本作品为曲柄活塞传动机构的三维建模成果，建模过程围绕机构的运动逻辑与结构合理性展开，完整还原了曲柄滑块类机构的核心组成与装配关系。建模阶段首先梳理机构的运动传递路径：固定机架作为支撑载体，承载曲柄的回转运动，曲柄通过铰接结构与连杆相连，连杆另一端与活塞铰接，将曲柄的连续回转运动转化为活塞在缸筒内的往复直线运动，各部件的铰接位置、配合尺寸均经过运动干涉校验，确保机构运动过程中无卡滞、无部件碰撞问题。材质与渲染处理上，针对不同部件的功能特性匹配对应材质表现：固定机架采用哑光铸铁材质，还原金属支架的厚重质感与磨砂表面特征；曲柄与连杆部件区分材质，曲柄轴部分做金属抛光处理，呈现转动副的光滑耐磨特性，连杆主体采用蓝色工程漆面材质，清晰区分结构部件；缸筒采用黄铜金属材质，表现出金属套筒的金属光泽与内壁光滑度，活塞部分做银灰色金属处理，搭配活塞环的细节结构，还原活塞组件的密封结构特征。结构设计上，完整还原了各运动副的连接细节：曲柄与机架的转动副设置了轴端限位结构，避免曲柄转动过程中出现轴向窜动；连杆两端的铰接结构分别匹配曲柄销与活塞销的配合尺寸，铰接处预留合理的运动间隙，既保证连接可靠性，又满足转动自由度需求；缸筒采用半剖视角展示，可直观看到活塞在缸筒内的装配位置，清晰呈现活塞与缸壁的配合关系。设计思路上以教学演示为核心目标，简化了非核心的冗余结构，突出曲柄活塞机构的运动原理，让观察者可快速理解回转运动与直线往复运动的转换逻辑，建模过程中对各部件的尺寸比例做了合理优化，既符合机械设计的常规比例规范，又让整体结构视觉上清晰易读，渲染阶段采用柔和的环境光搭配定向补光，避免金属材质出现过强反光遮挡结构细节，同时通过阴影效果增强各部件的空间层次感，让整个机构的装配关系、结构组成一目了然，可直接用于机械原理教学演示、机构运动逻辑讲解等场景。
