带挂板照明的工业重型操作工作台

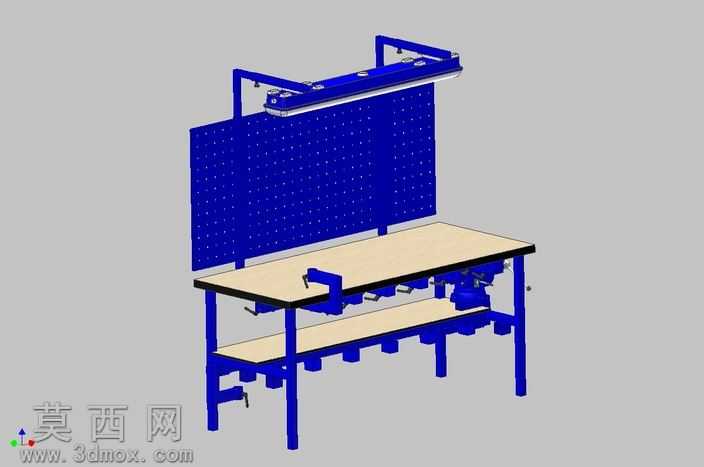

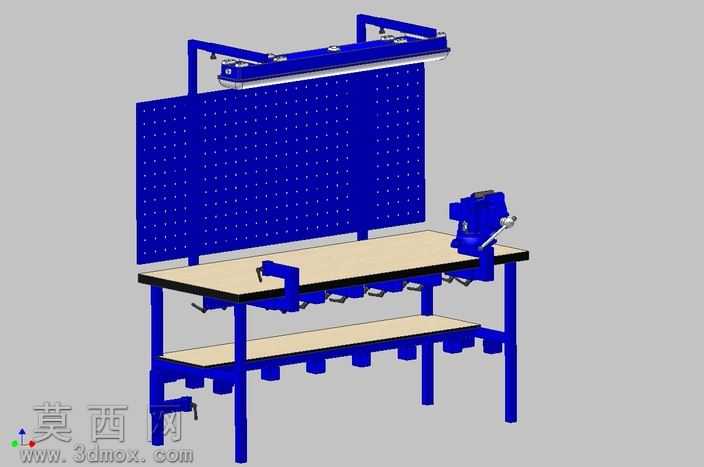

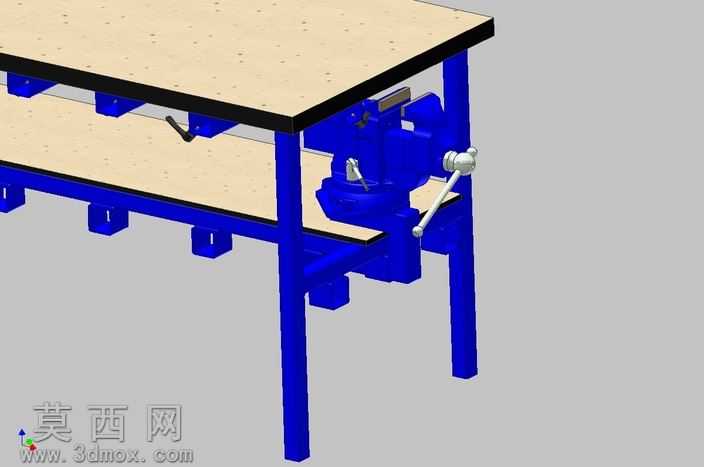

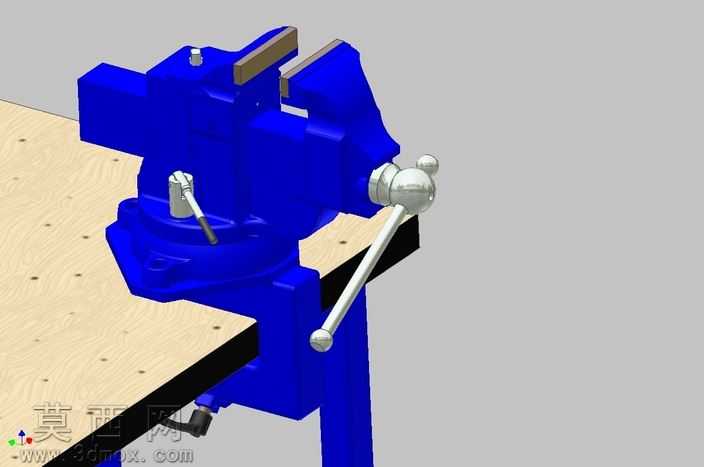

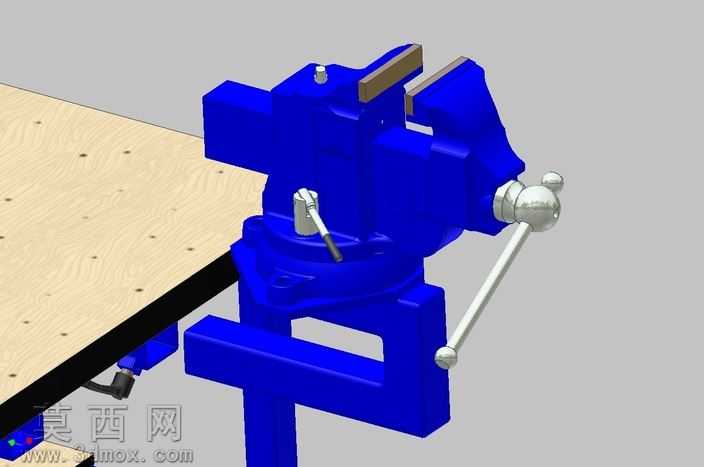

本模型为工业生产场景使用的重型操作工作台，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循工业工位器具的实际设计规范，所有零部件尺寸均参考实际工业工作台的通用规格设定，保证模型结构比例与真实产品完全一致。模型整体采用框架式结构设计，主体支撑框架为蓝色金属材质，建模时对金属方管的拼接节点、焊接位置的结构细节做了精细化还原，四条竖直支撑腿搭配上下两层水平台面框架，保证整体结构的承重稳定性，支撑腿底部预留了可调脚杯的安装结构，可适配不同地面的调平需求。上层作业台面采用浅色耐磨复合板材材质，建模时还原了台面边缘的黑色包边结构，台面上预留了台虎钳等工装夹具的安装位，模型中附带的台虎钳结构也做了完整的活动结构建模，可模拟实际装夹作业的开合状态。台面下方设置了一层下层置物搁板，同样采用浅色耐磨板材，搁板下方均匀布置了多个工具挂座，可悬挂各类手动作业工具，提升工位的工具收纳能力。工作台后侧设置了满高的方孔挂板，挂板上的孔位按照标准工具挂架的孔距做了阵列排布，可搭配各类挂钩实现工具、零件盒的挂装收纳，挂板顶部安装了长条形工业照明灯具，灯具的支架、灯体、接线结构均做了细致建模，可模拟实际工位的局部照明功能。渲染阶段采用工业产品常用的哑光金属材质搭配耐磨板材材质，蓝色框架做了半哑光喷塑质感处理，台面还原了耐磨防火板的细微纹理，挂板的孔洞做了深度细节处理避免平面化失真，整体渲染效果贴近真实工业车间内的工作台视觉效果。设计思路围绕车间装配、检修、加工等多场景作业需求展开，兼顾作业操作、工具收纳、局部照明、工装安装等多重功能，结构设计符合人体工程学作业高度，各模块拆分清晰，可直接用于车间工位布局规划、工装方案展示等场景使用。
