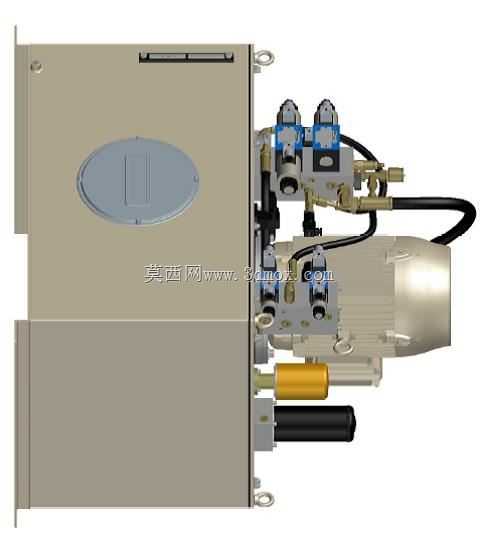

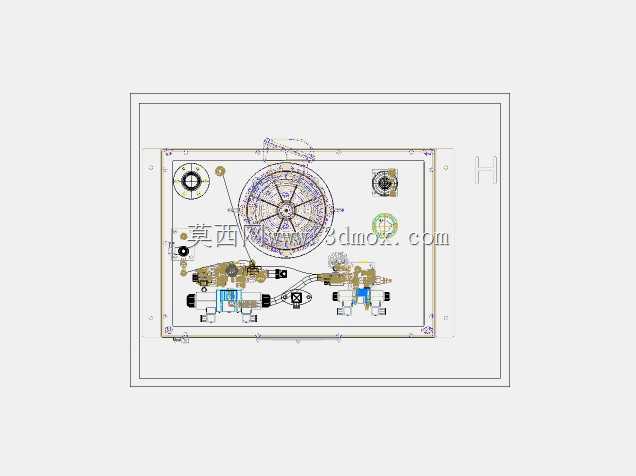

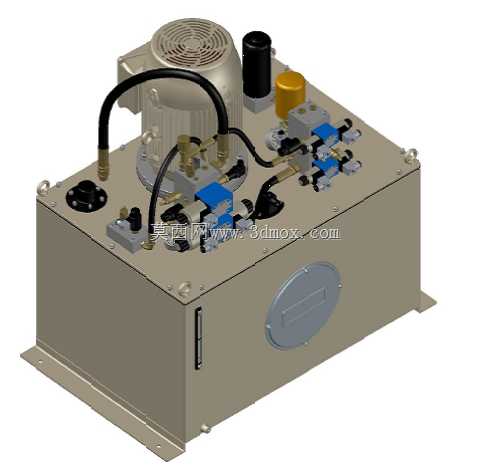

11kW箱式压滤机配套液压动力单元

该动力单元是为箱式压滤机配套开发的核心液压驱动装置，主要应用于固液分离作业场景中，为压滤机滤板的压紧、保压、松开及拉板机构动作提供稳定的液压动力输出，广泛适配环保污泥处理、矿山选矿尾渣脱水、化工物料固液分离、食品加工料渣压榨等工况下的中小型箱式压滤机设备，是保障压滤机连续稳定作业、实现滤室密封保压的核心动力部件。整套装置采用集成式箱式布局设计，将驱动电机、液压泵组、控制阀组、油路块、连接管路及附属操作元件整合在统一安装基板上，大幅缩减了设备的整体占地空间，同时减少了外接管路的接头数量，从结构层面降低了液压油泄漏的风险，也便于设备整体吊装、运输与现场安装就位。在功能设计上，该动力单元匹配11kW功率等级的驱动电机，可输出适配压滤机作业需求的压力与流量，能够满足压滤机压紧滤板时的大流量快速进给、高压保压阶段的压力稳定维持、卸压回程时的平稳动作需求，集成的多路换向阀可精准控制不同执行油路的通断与流量，配合调压元件可根据不同物料的压榨工艺需求灵活调整系统工作压力，保障滤板压紧力足够形成密封滤室，避免压榨过程中出现料浆喷漏问题。设计过程中充分考虑了现场安装与维护的便利性，安装基板预留了标准化的安装固定孔位，可直接与压滤机机架的预设安装位适配，无需额外制作复杂的转接支架；各液压元件采用模块化安装设计，日常检修时可单独拆卸更换故障阀件或密封件，无需整体拆解整套动力单元；外露管路采用刚性管路搭配耐高压软管的组合布局，既保障了油路走向的规整性，也可抵消设备运行过程中产生的振动，避免管路接头因长期振动出现松动漏油问题。操作侧预留了手动操作元件的安装位置，可支持现场手动调试与应急操作，兼顾自动化运行与人工干预的需求。在安装边界设计上，整套装置的外形尺寸充分匹配中小型箱式压滤机的机架侧边安装空间，电机散热端预留了足够的通风间隙，保障电机长时间运行时的散热效果，避免因通风不足导致电机过热；各阀组的操作端与接线端均朝向便于人员操作与接线的一侧，现场安装时无需调整设备整体朝向即可完成油路对接、电路接线与操作调试，有效降低现场安装的施工难度与调试周期。整套动力单元的油路设计经过优化，减少了不必要的油路弯折与压力损失，可提升液压系统的整体运行效率，降低设备运行过程中的能耗与发热，保障设备长时间连续作业的稳定性。
