立式承压储油罐体结构设计

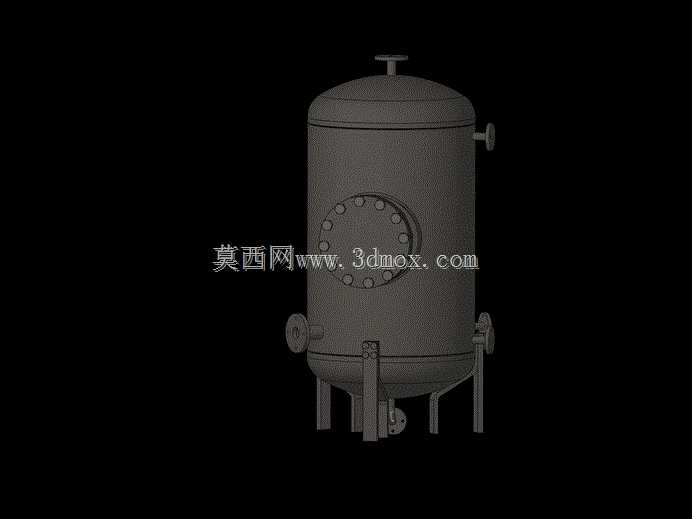

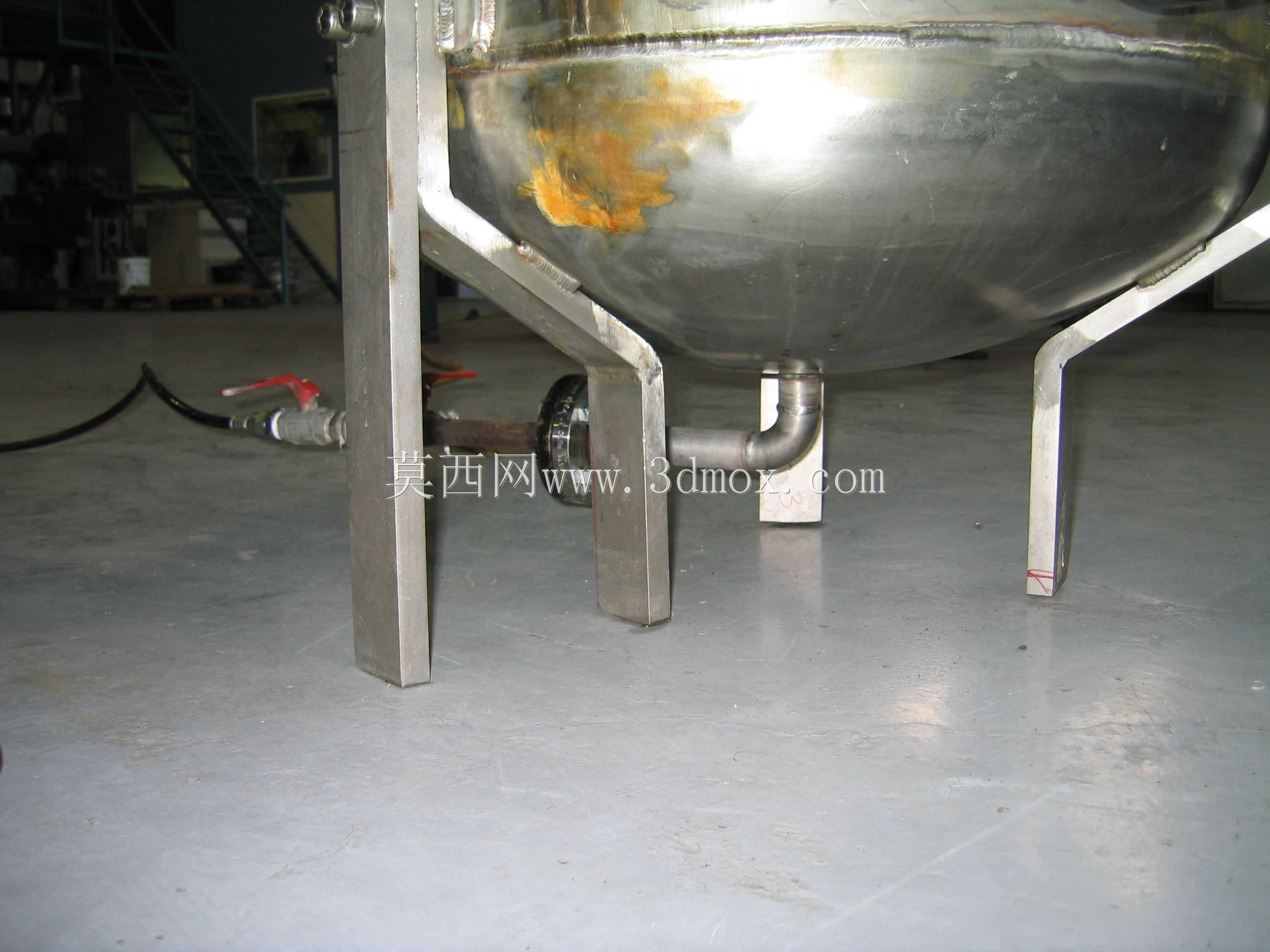

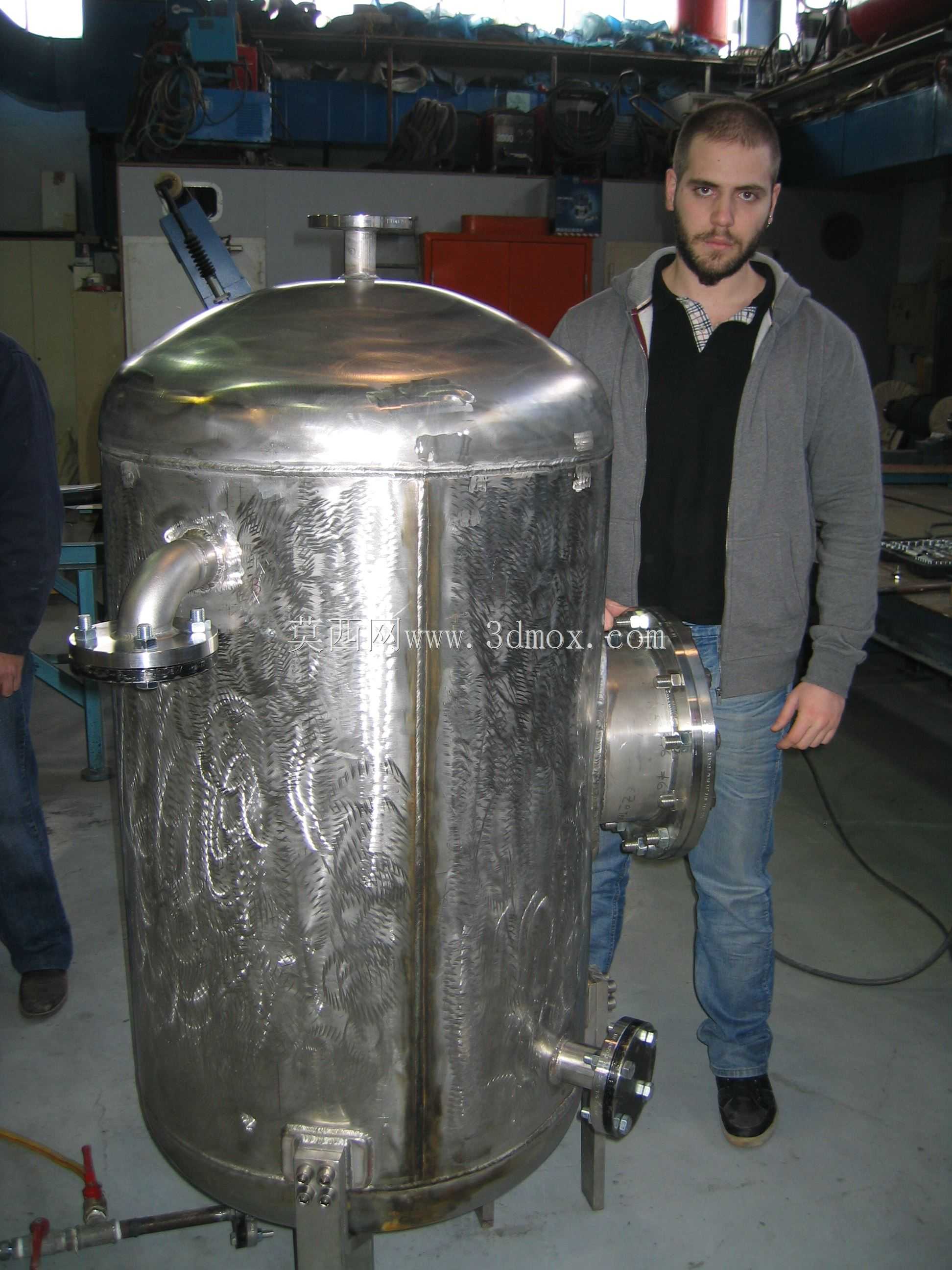

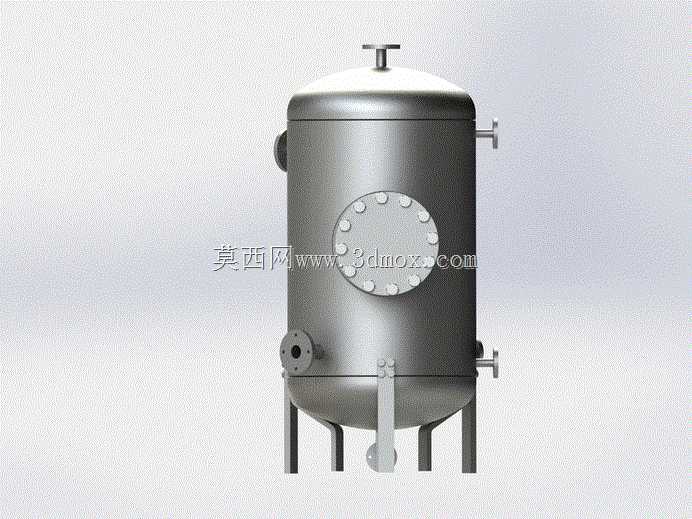

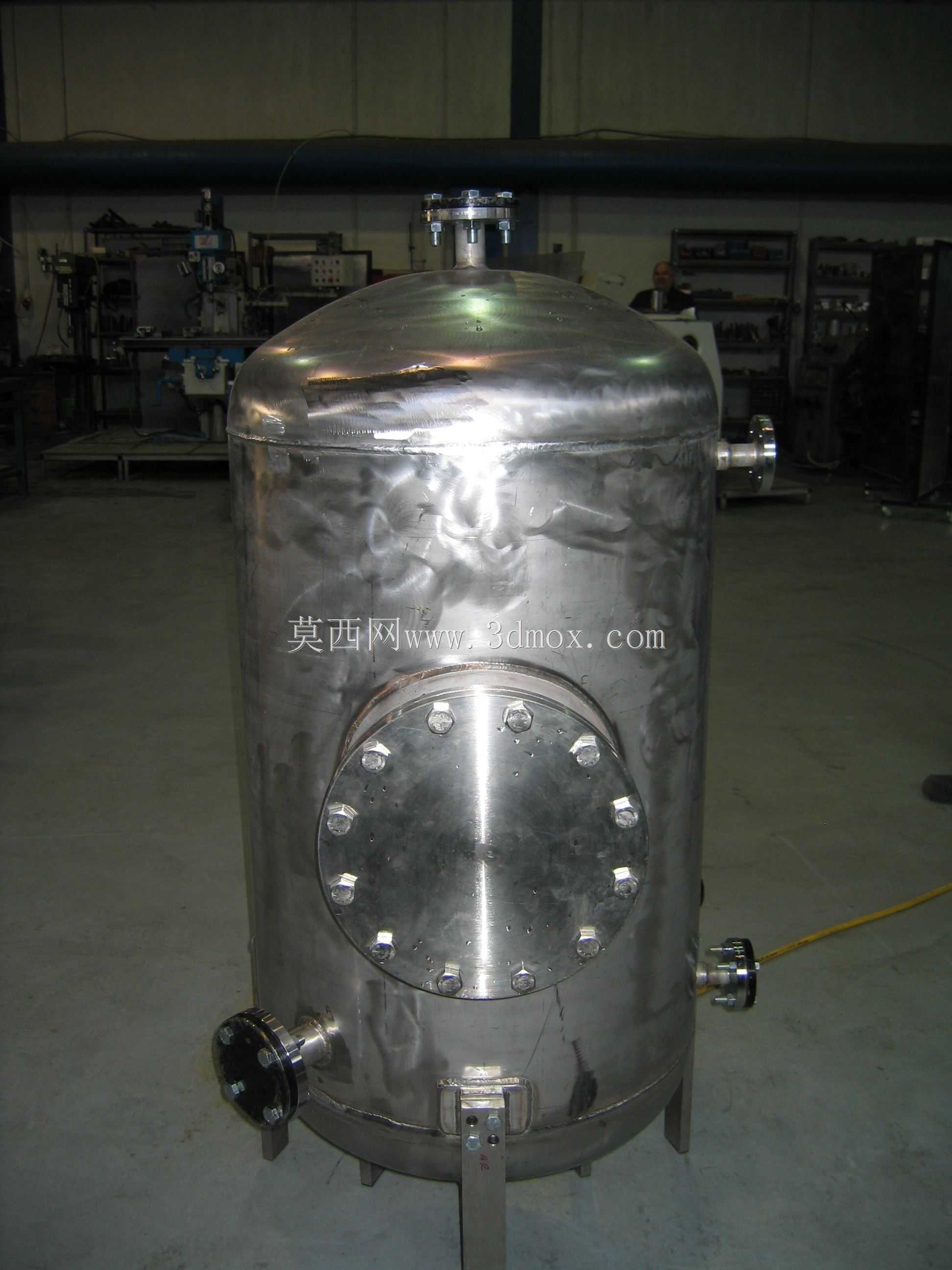

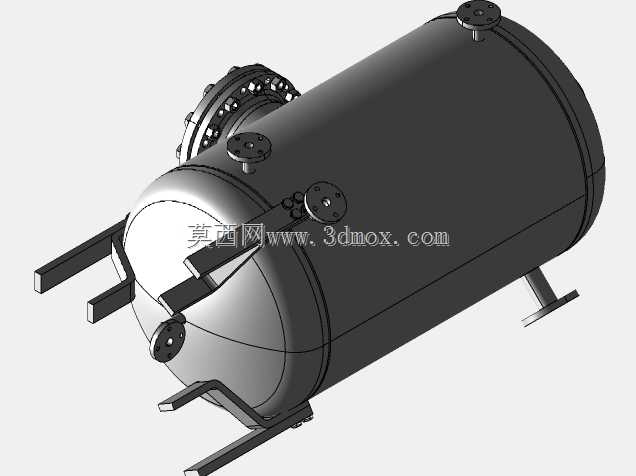

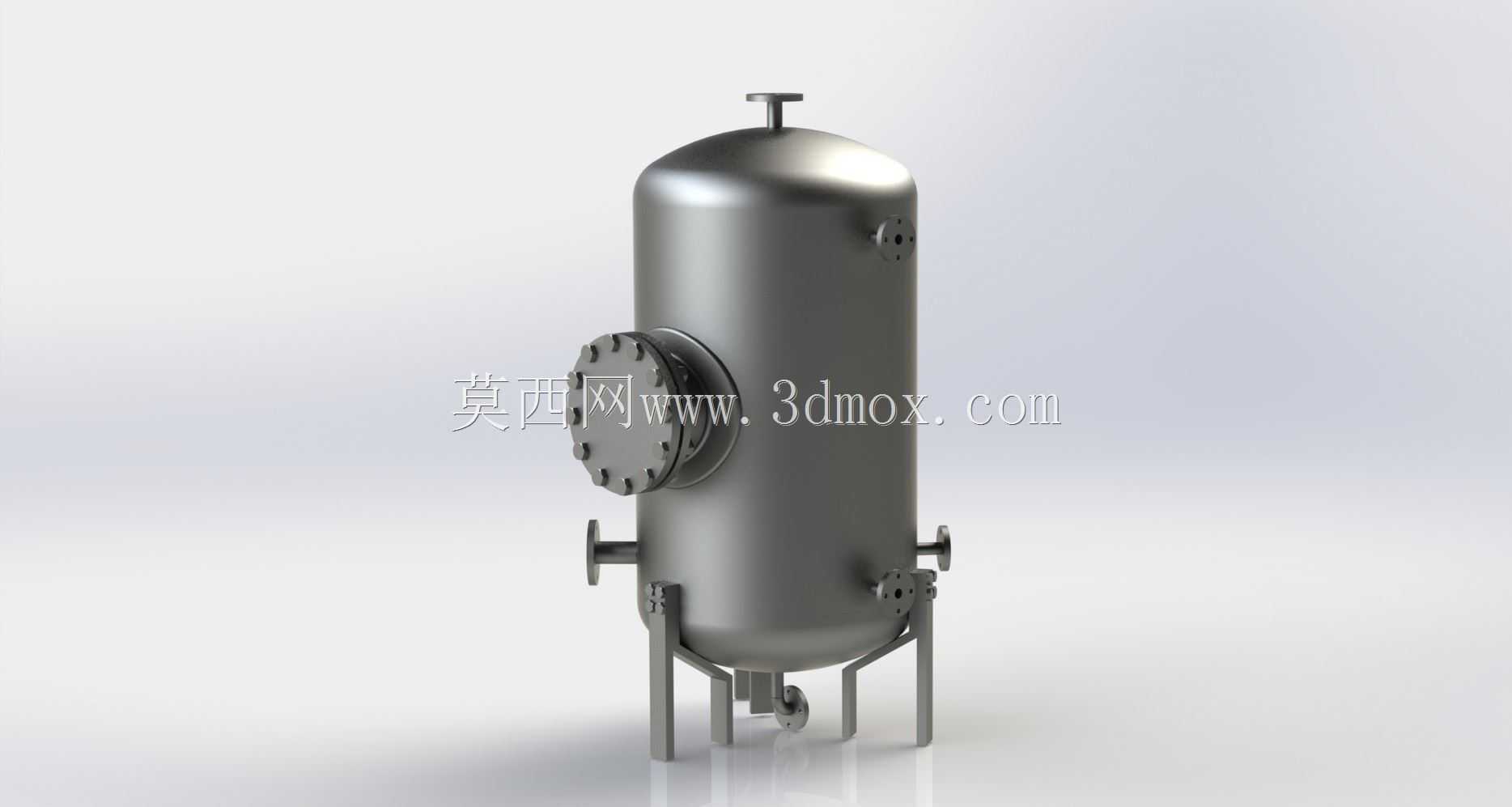

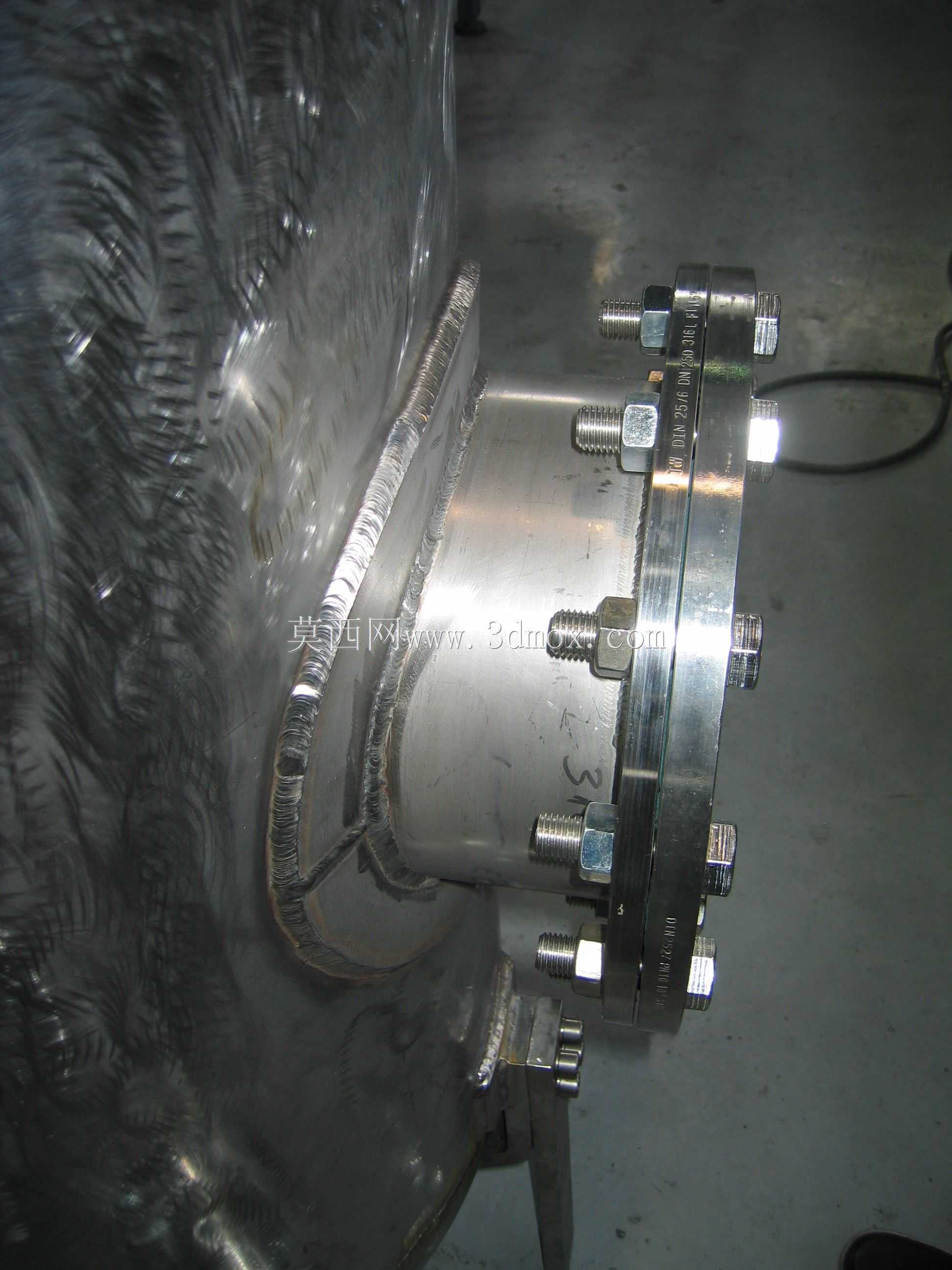

这款立式承压储油罐体，主要面向小型燃油加注站点、厂区内部燃油中转补给、小型工业燃油存储场景设计，可用于存储煤油、轻质柴油等低粘度燃油介质，适配10巴工作压力的工况要求，能够满足中小型作业场景下的密闭承压储油需求，避免燃油挥发泄漏带来的安全隐患与物料损耗。罐体整体采用立式圆柱结构布局，上下端采用标准椭圆封头焊接成型，相比平顶结构能够更好地分散内部压力载荷，减少应力集中区域，提升承压状态下的结构稳定性，同时椭圆封头的弧面结构也便于内部介质的完全排空，减少残液滞留。罐体顶部设置有带快开结构的检修人孔，方便日常运维时进入罐体内部开展清洁、检修作业，人孔旁预留有排气、液位检测的接口位，可根据实际使用需求加装呼吸阀、液位传感器等配套附件，实现储油状态的实时监测。罐体侧部分布有介质进出接口、排污接口以及备用工艺接口，进出接口采用侧装式布局，可对接输油管路完成燃油的加注与输出作业，底部排污接口位置略低于罐体底封头最低点，能够在维护时彻底排出罐底沉积的杂质与残液。罐体底部采用三点式支腿支撑结构，支腿与罐体下封头采用焊接连接，支腿底部预留有安装固定孔位，可通过膨胀螺栓与混凝土地基完成固定，保证罐体满载状态下的结构稳定性，避免侧翻风险，支腿的高度设计预留了足够的底部操作空间，方便排污管路的安装与日常排污作业操作。在设计过程中，针对承压储油的安全需求，对罐体壁厚、焊缝强度做了匹配10巴工作压力的校核，所有接口位置均做了补强处理，避免接口处应力集中导致的开裂泄漏问题；罐体外部预留的接口均采用标准法兰连接尺寸，能够适配市面上常规的输油管路、阀门附件，无需额外做转接加工，降低现场安装的适配成本。整体外形紧凑，立式布局相比卧式储罐占用更少的地面安装面积，适合场地空间有限的中小型储油场景使用，罐体的安装边界充分考虑了日常操作的空间需求，人孔、阀门操作位周边预留了足够的操作空间，方便运维人员开展日常巡检、阀门操作、检修维护等作业。
