摩托车车架焊跳工序夹持工装结构设计

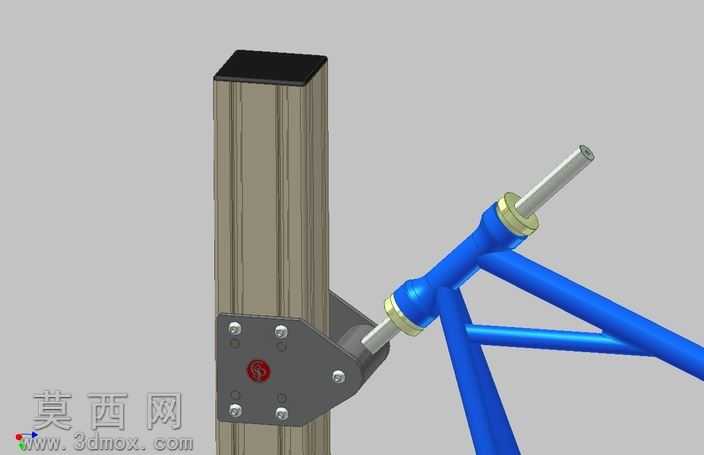

　　在摩托车整车生产的焊装工序环节，车架焊跳工位的夹持精度直接影响后续焊接、装配的整体尺寸链公差，这套夹持工装正是针对该工位的定位需求开发，适配圆管类车架结构的焊前装夹作业。工装整体采用立柱加夹持座的分体式布局，立柱选用工业铝型材作为主体承载结构，型材截面适配常规工业铝型材安装槽标准，可直接搭配T型螺栓实现工位上的快速固定，立柱顶端设置黑色防护端盖，既避免型材端面裸露的锐边划伤操作人员，也能防止焊渣、切削碎屑落入型材内腔造成清洁负担。夹持座部分采用哑光金属灰材质处理，六颗紧固螺栓严格遵循标准件尺寸规格选型，安装时可直接匹配通用扳手工具，无需定制专用工装即可完成拆装维护；夹持座中心设置红色标识点位，用于现场安装时快速对位校准，

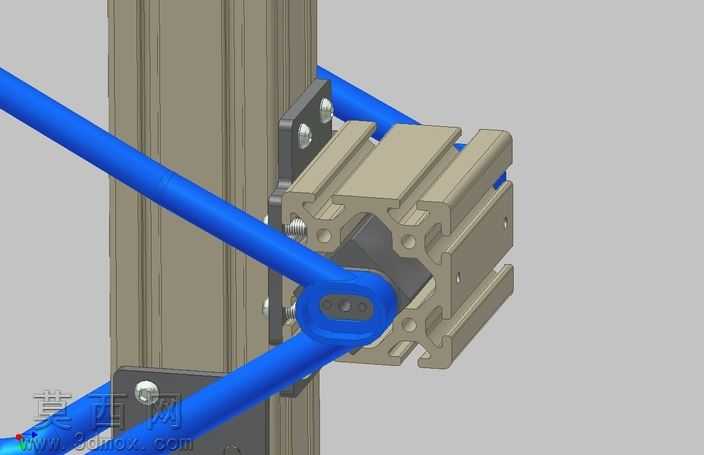

　　大幅缩短工装换型的调整时间。夹持端与车架连接的转轴部位做了分层建模，清晰呈现轴套、转轴、锁紧端盖的装配关系，可直观观测夹持状态下车架的转动自由度范围，方便工艺人员提前预判焊跳作业时车架的可活动空间，避免作业过程中工装与焊枪、变位机构发生运动干涉。设计过程中充分考虑工装的通用性与可调性，夹持座与立柱的连接位置预留了调节余量，可适配不同管径规格的摩托车车架装夹需求，无需更换整套工装即可完成多车型车架的夹持切换，有效降低生产线的工装投入成本。所有连接部位的圆角、倒角细节均按照机械加工工艺要求做了处理，避免模型出现尖锐棱角不符合实际生产要求的问题，所有零部件均做了干涉检查，不存在装配冲突问题，可直接导出工程图用于生产下料。

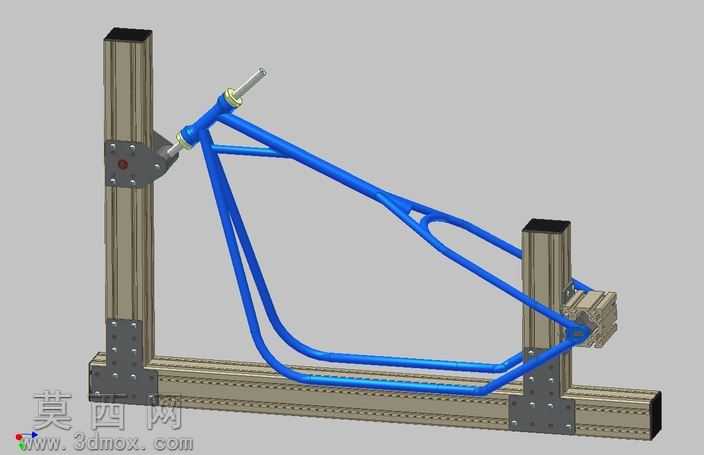

　　蓝色的摩托车车架部分还原了管材焊接结构特征，与夹持机构连接的转轴部位配合间隙符合实际装配公差要求，既保证夹持定位的刚性，也避免过定位造成车架装夹变形。渲染阶段采用柔和的工业场景光源，多角度展示工装的装配关系与结构细节，建模过程中首先对摩托车车架的夹持受力点位进行分析，确定夹持机构的安装基准与受力承载方向，优先保证夹持状态下车架的定位精度，避免帧跳作业过程中出现车架位移、形变等问题。立柱部分采用仿金属拉丝纹理的材质渲染，还原工业铝型材立柱的真实质感，夹持座部分采用哑光金属灰材质，表面清晰还原螺栓孔位、定位销孔的细节，车架部分采用亮面烤漆材质渲染，还原摩托车架的管材焊接结构特征。这套模型可直接用于生产加工参考与工装方案验证，

　　也可导入仿真软件做夹持受力的有限元分析，为摩托车车架帧跳工序的工装设计提供完整的三维参考方案，帮助结构设计人员快速完成同类型工装的方案迭代，减少前期设计的重复建模工作量，同时也可作为工装调试人员的装配参考依据，明确各部件的装配顺序与配合要求。
