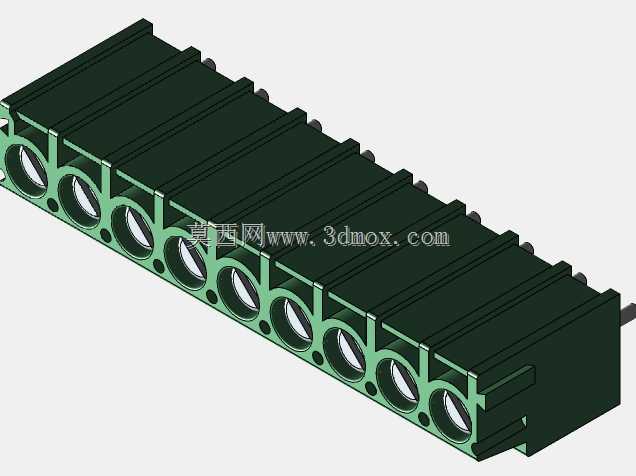

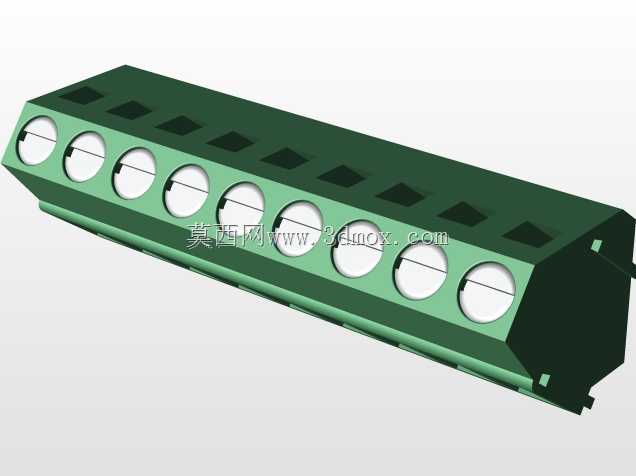

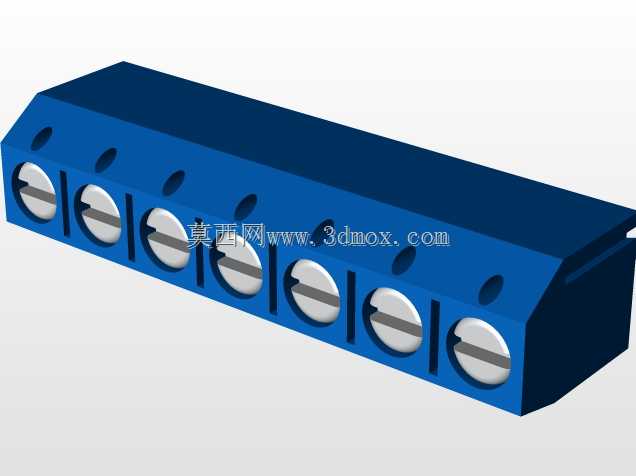

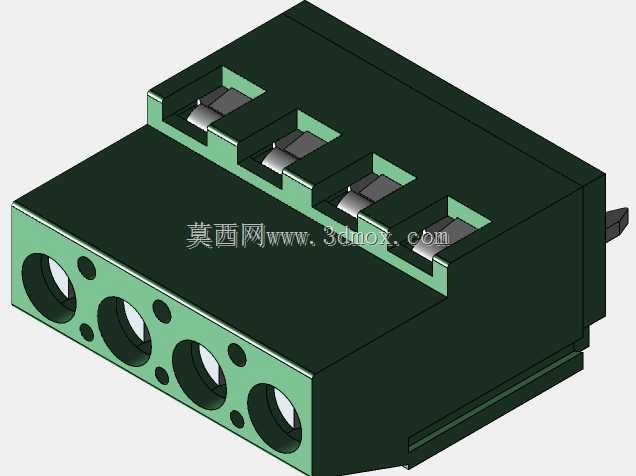

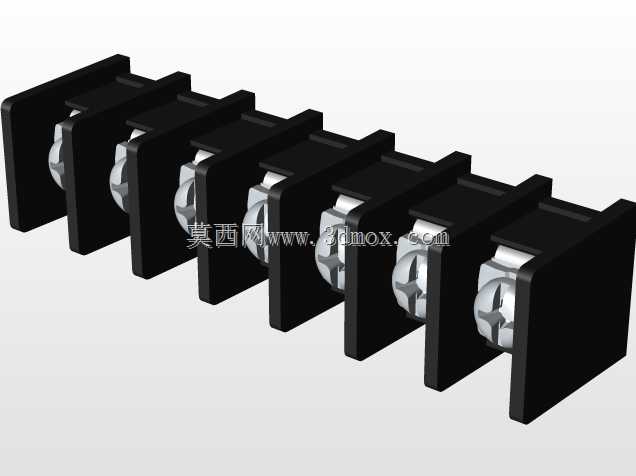

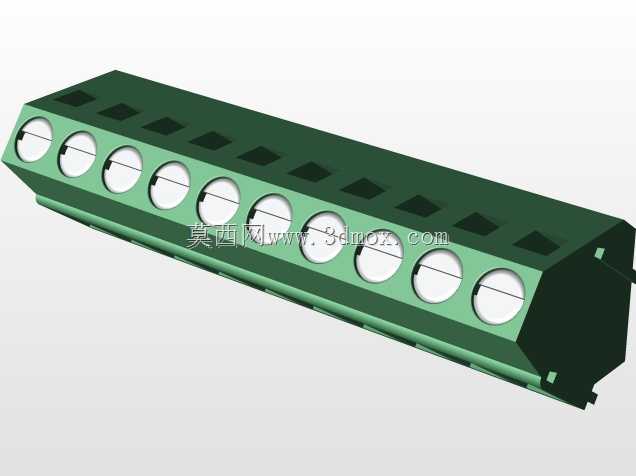

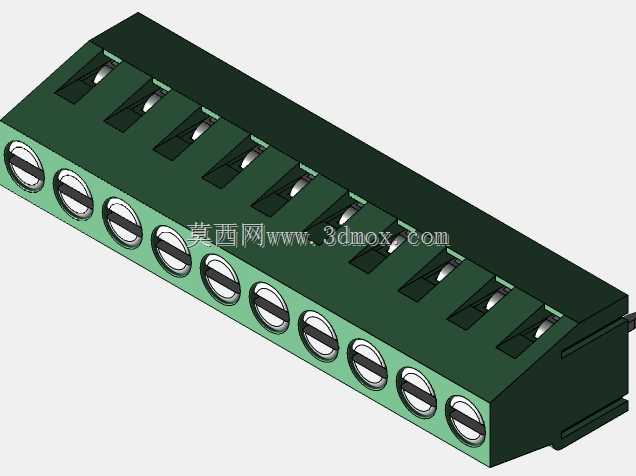

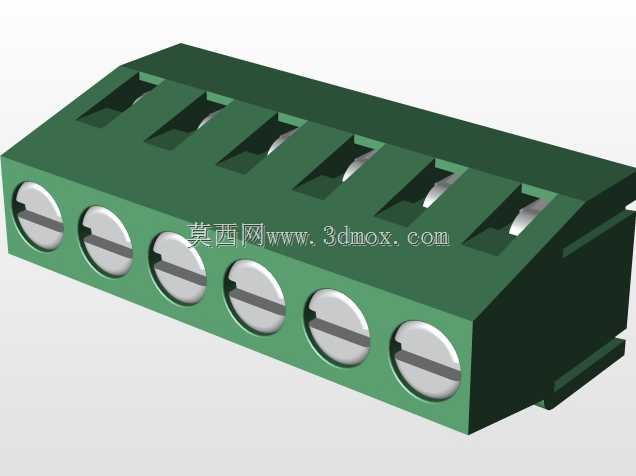

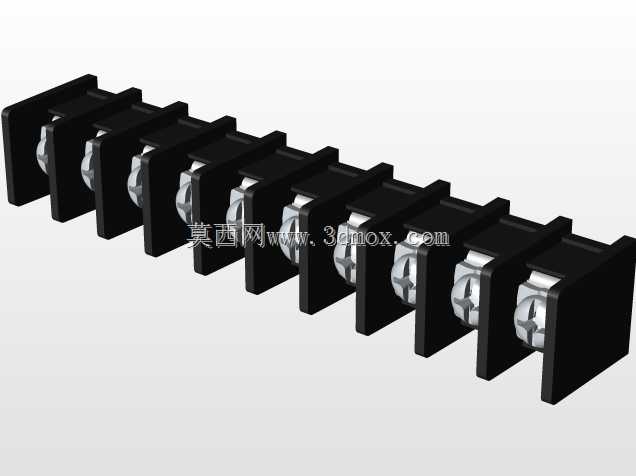

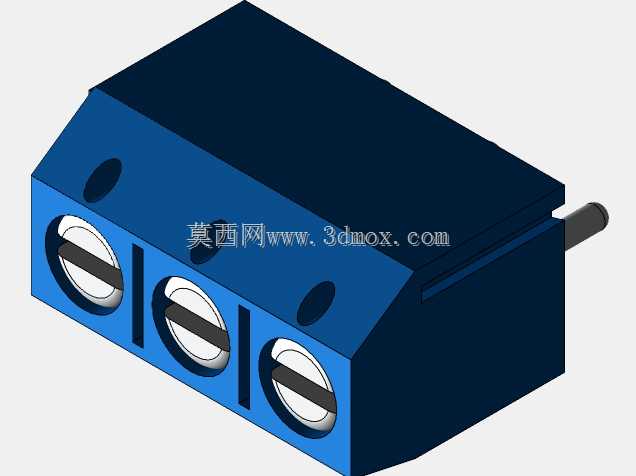

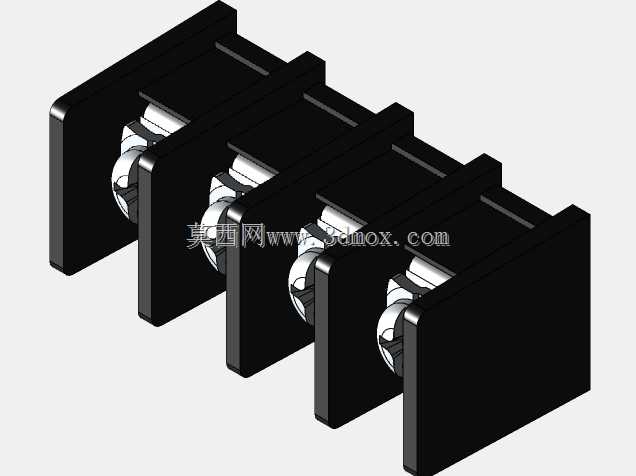

多规格螺钉式PCB接线端子结构设计

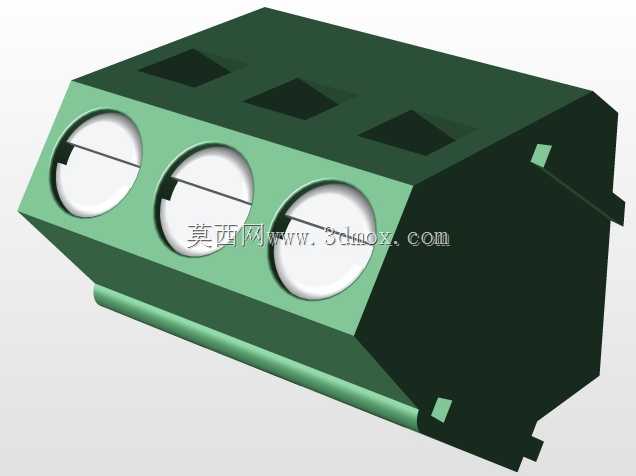

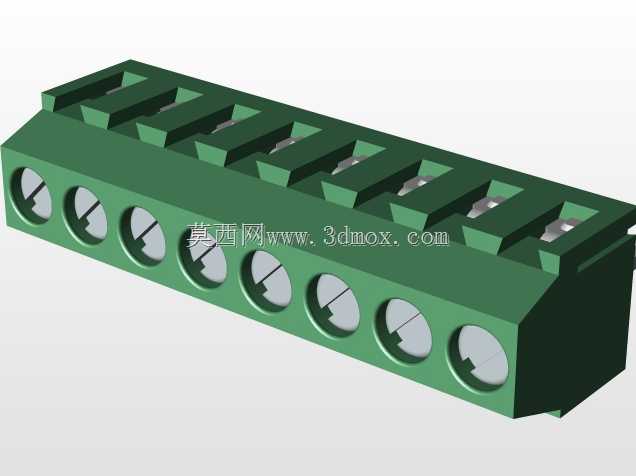

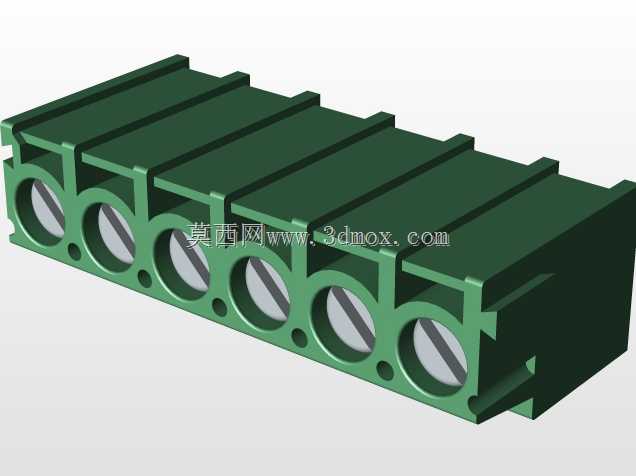

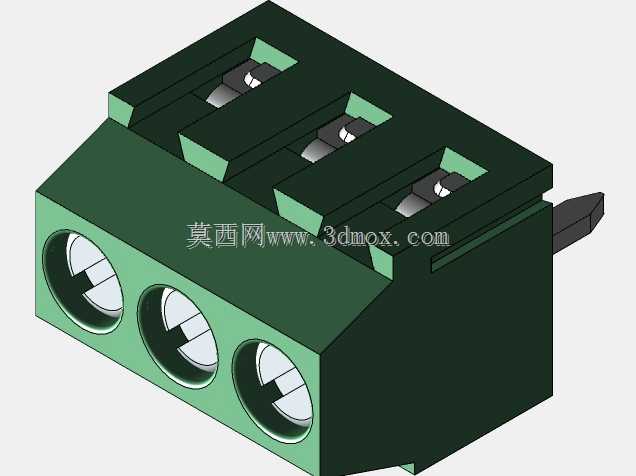

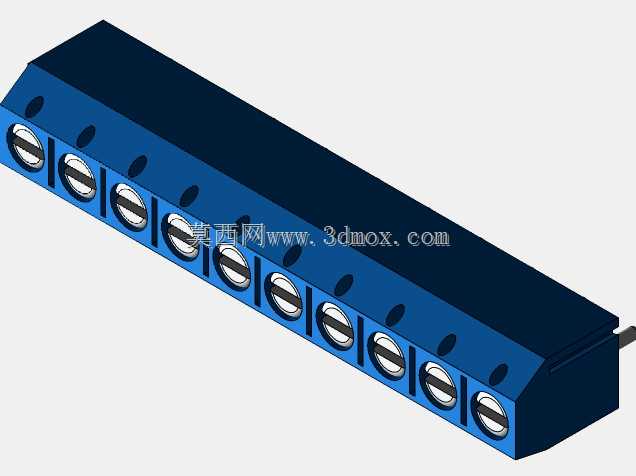

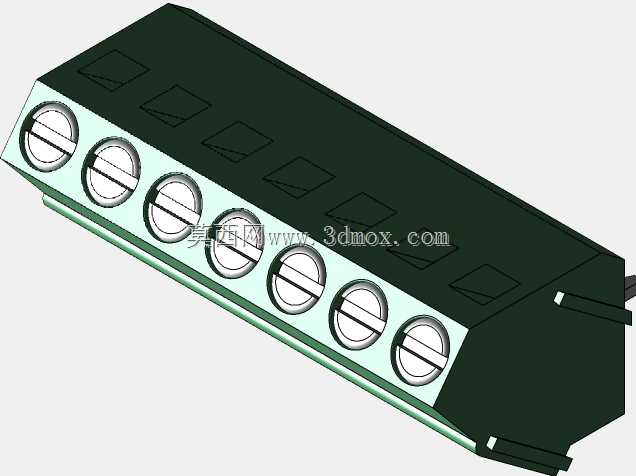

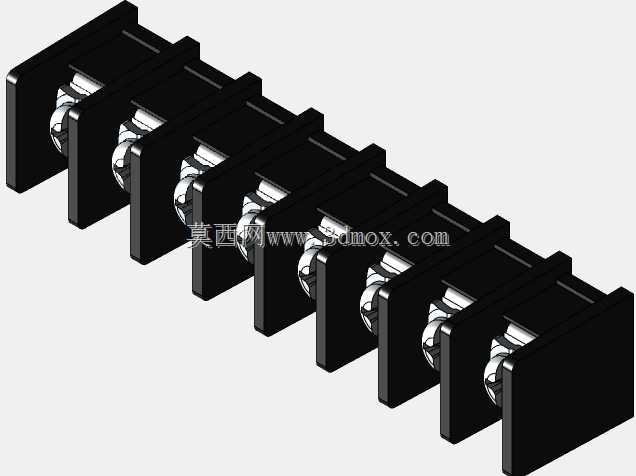

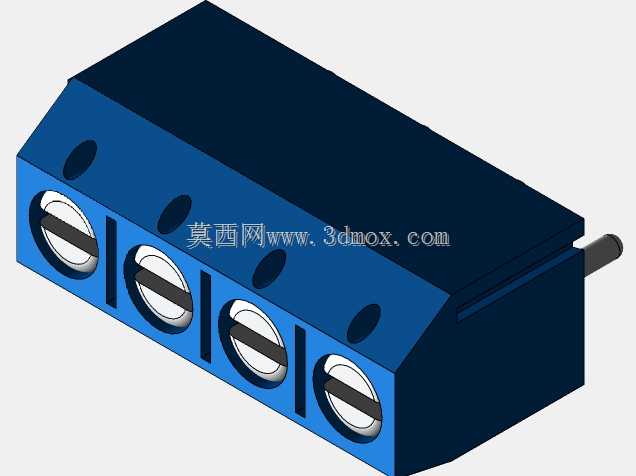

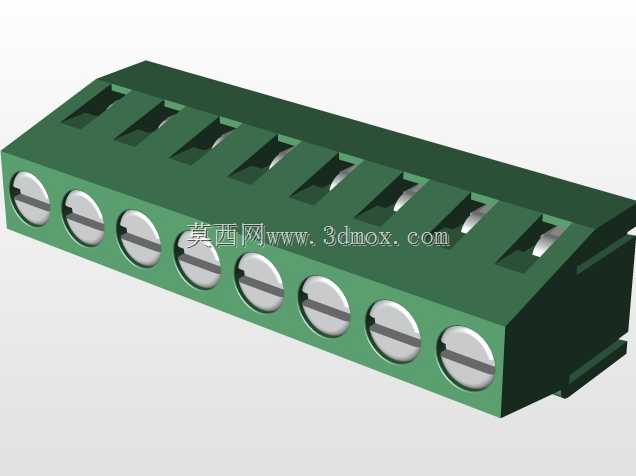

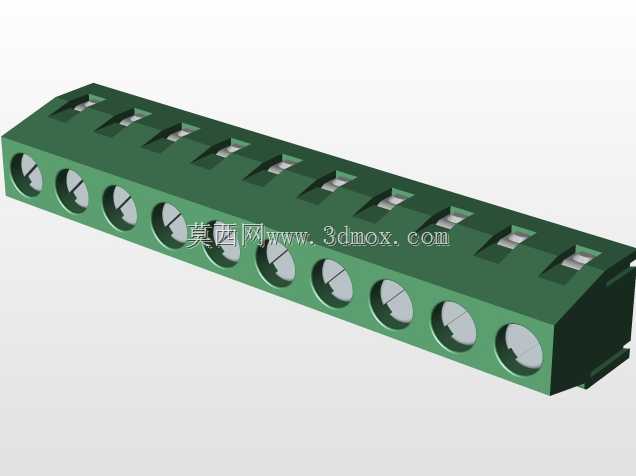

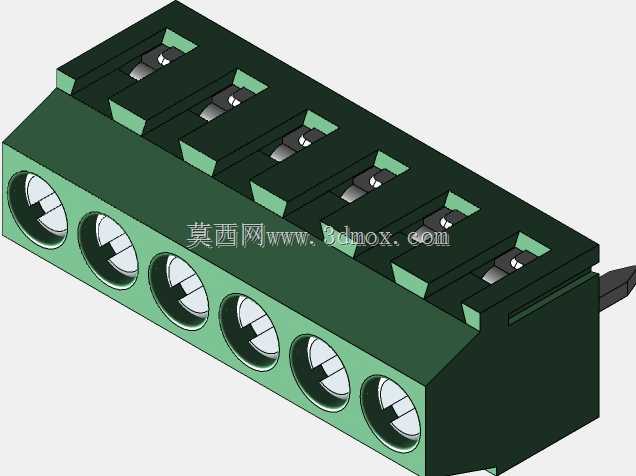

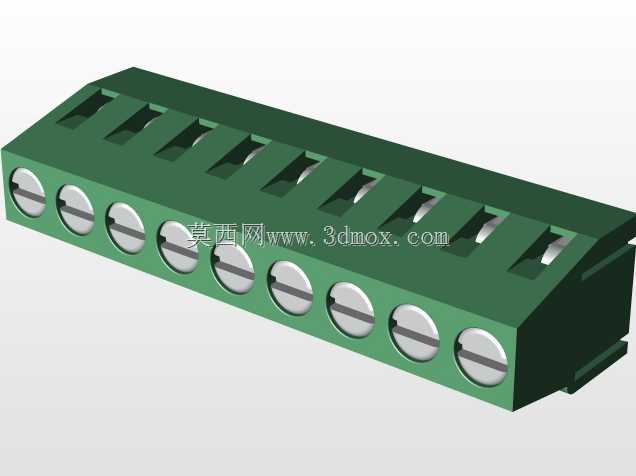

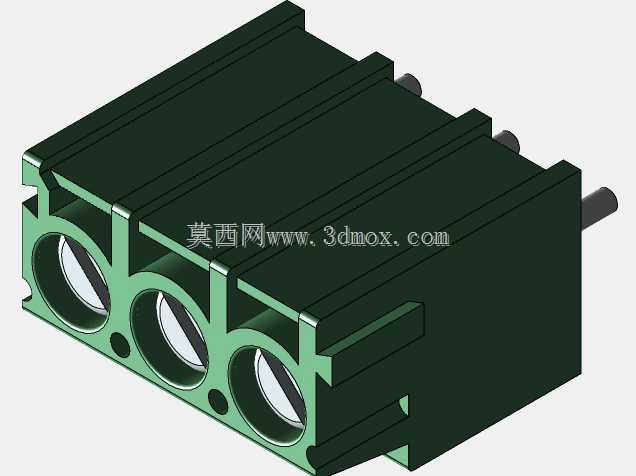

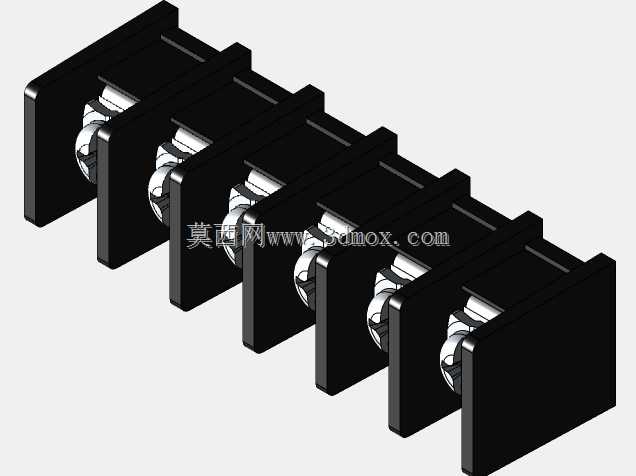

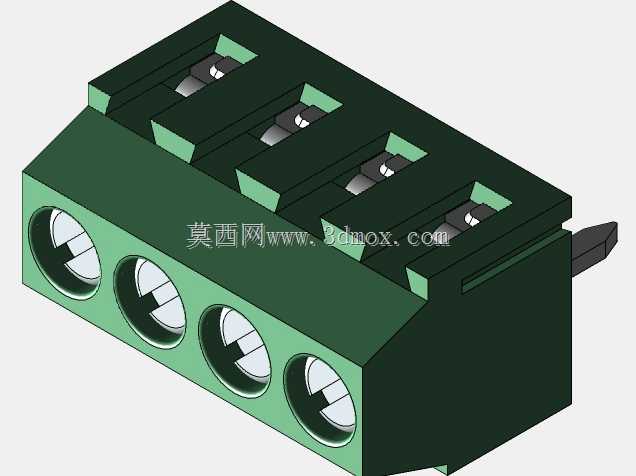

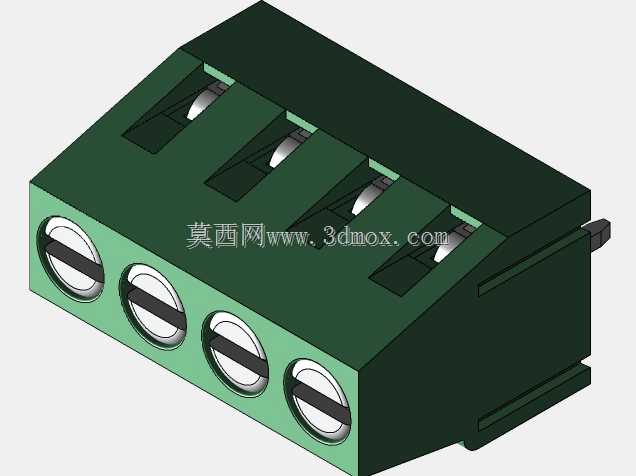

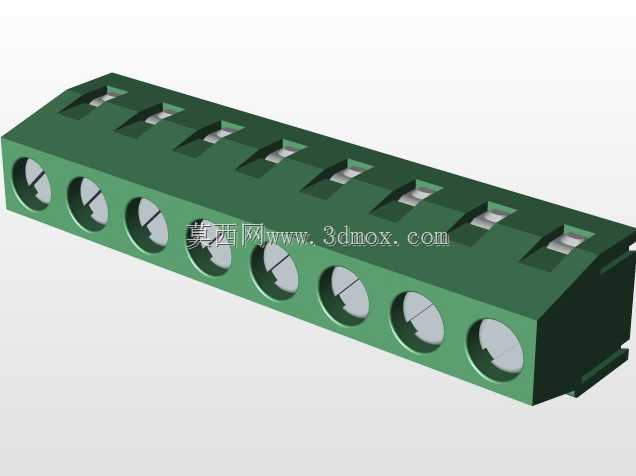

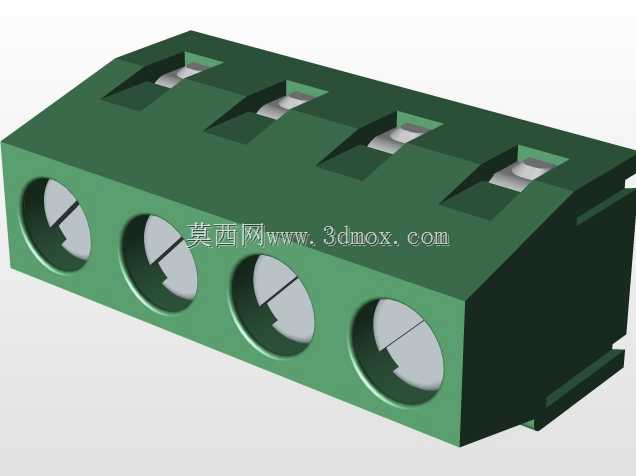

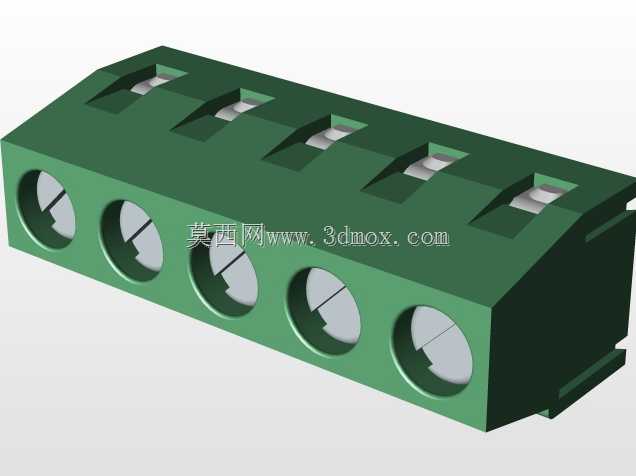

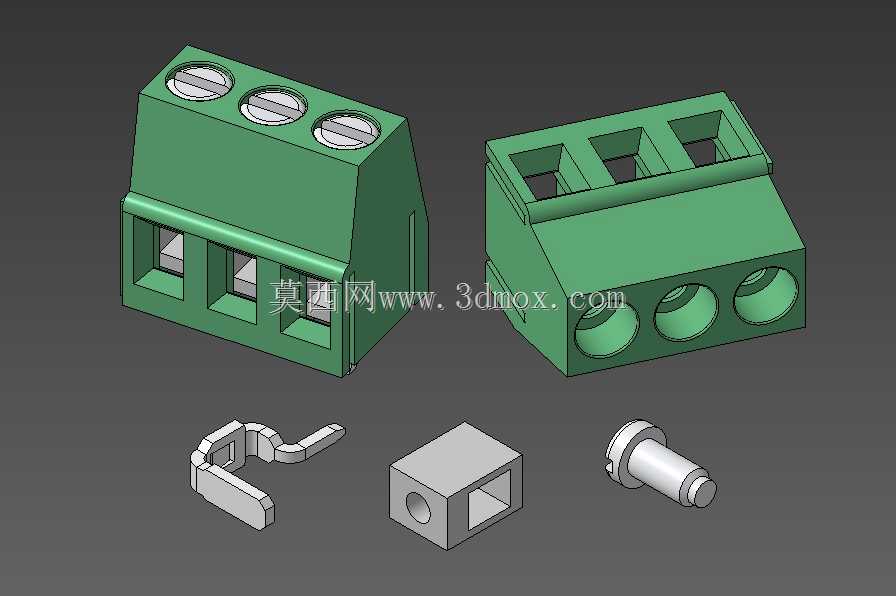

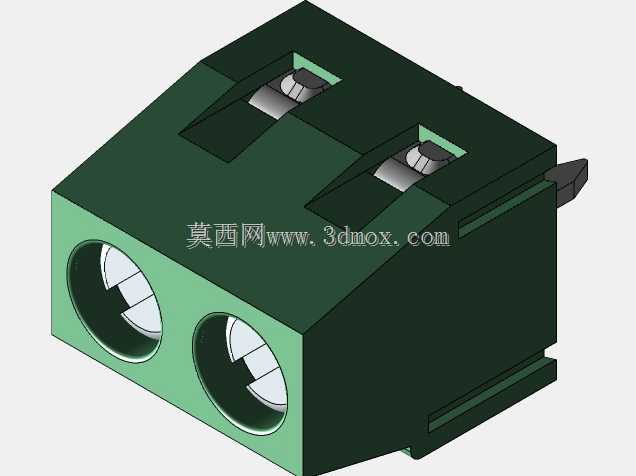

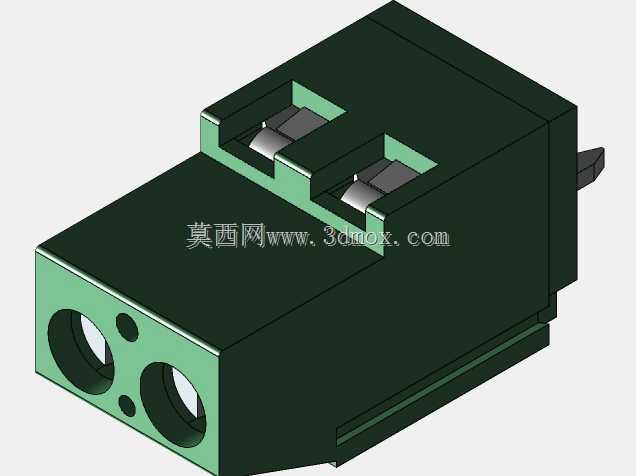

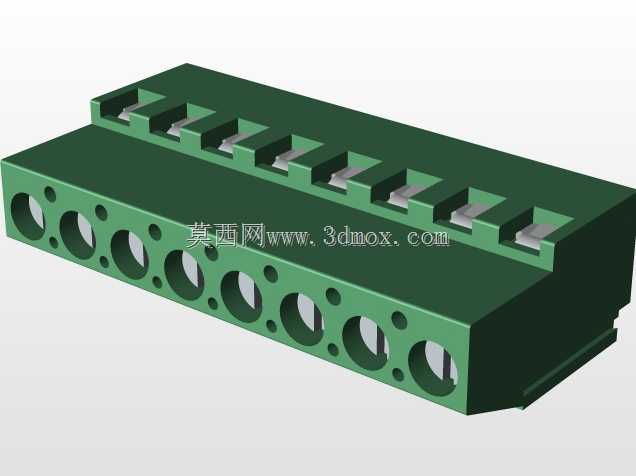

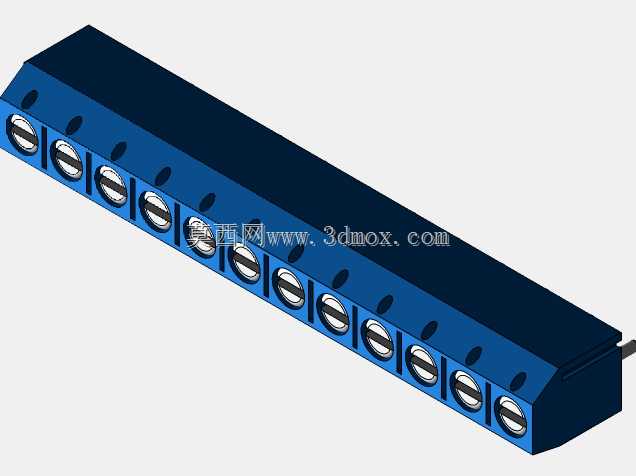

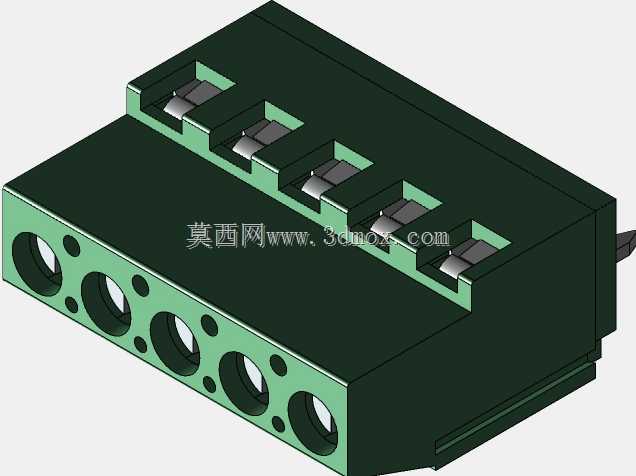

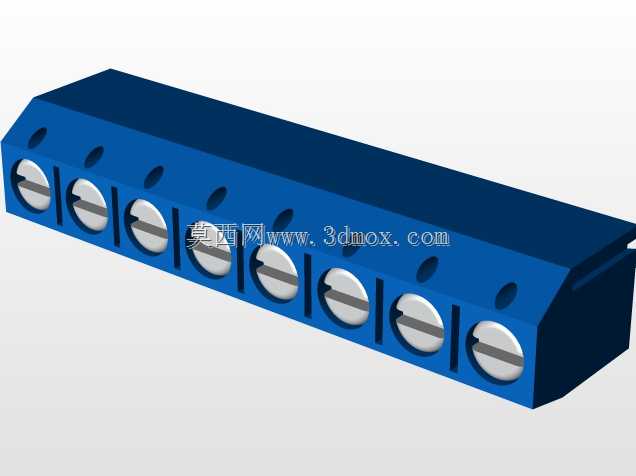

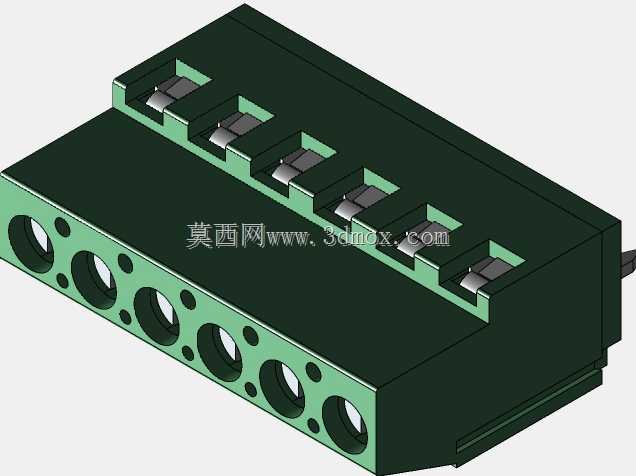

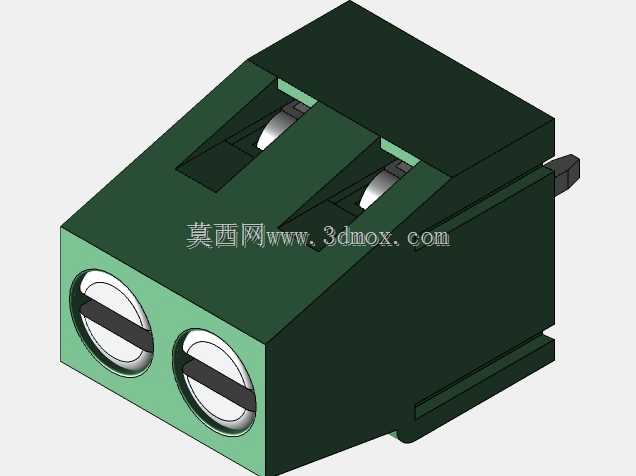

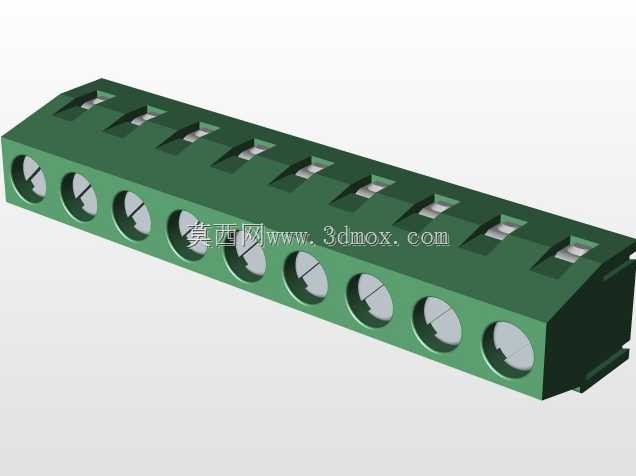

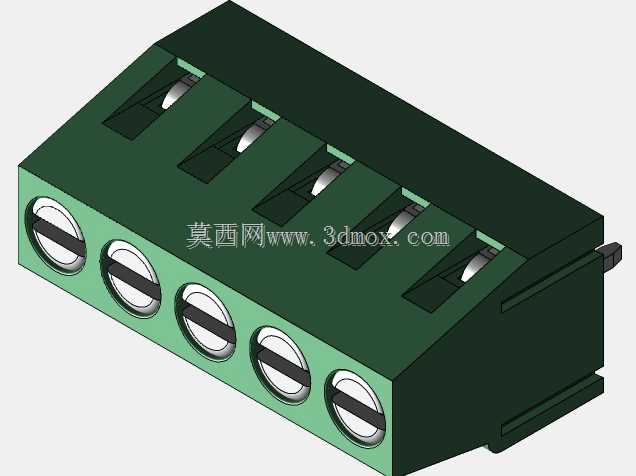

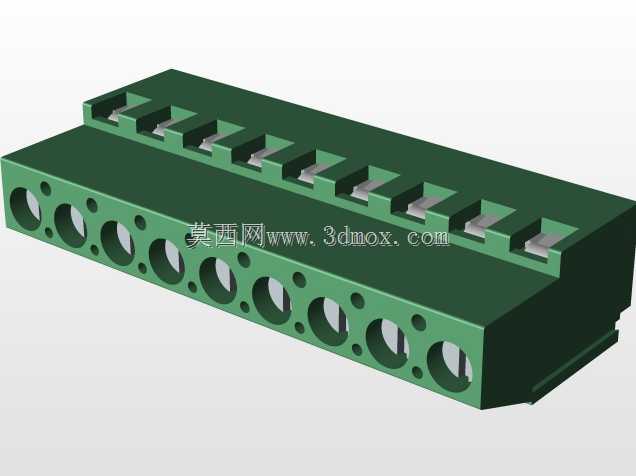

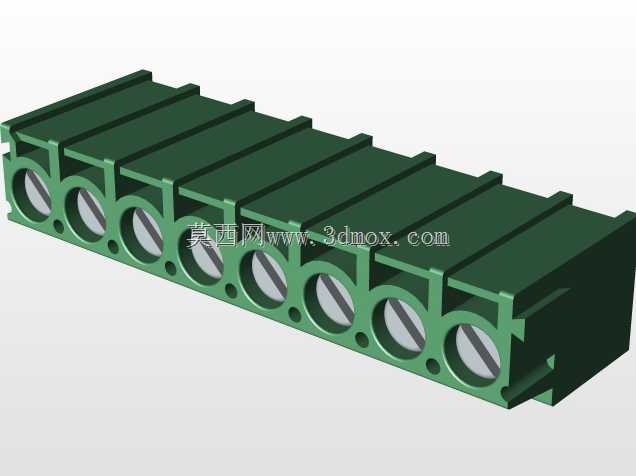

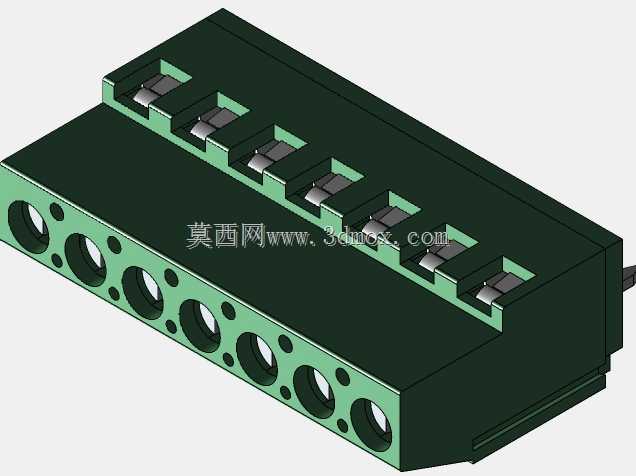

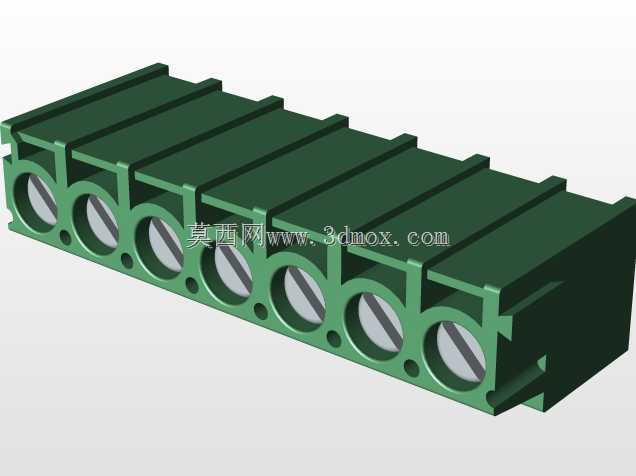

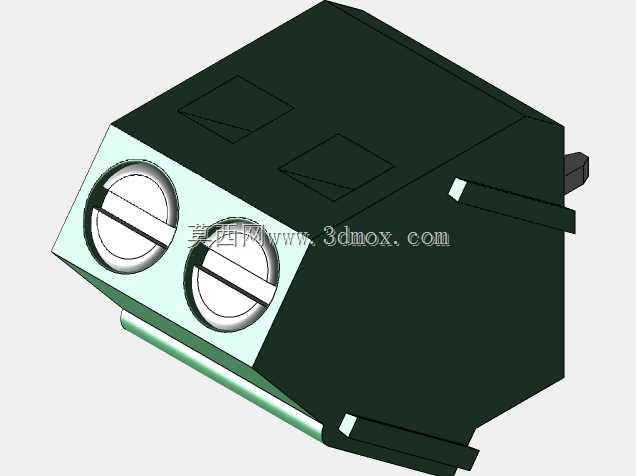

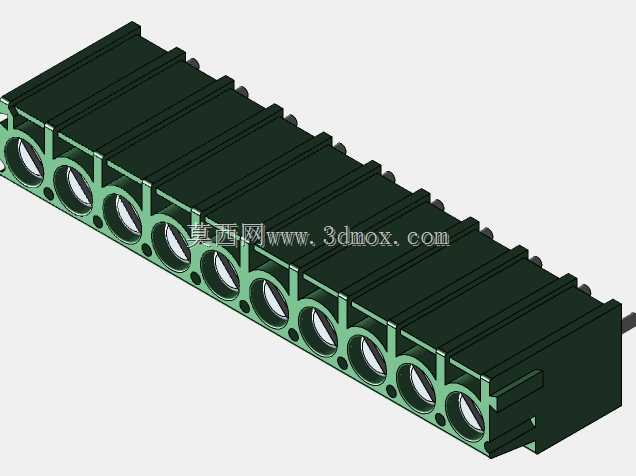

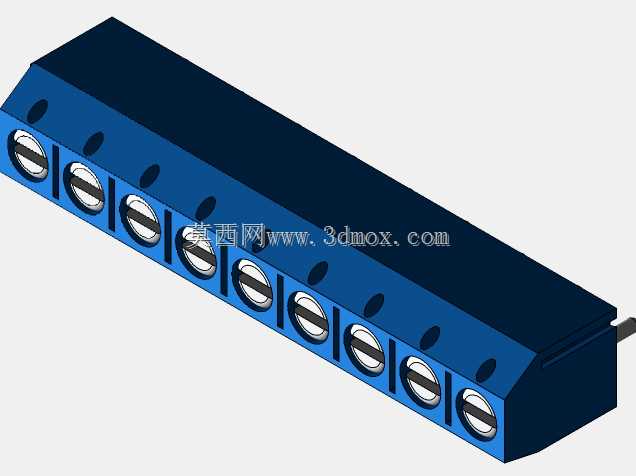

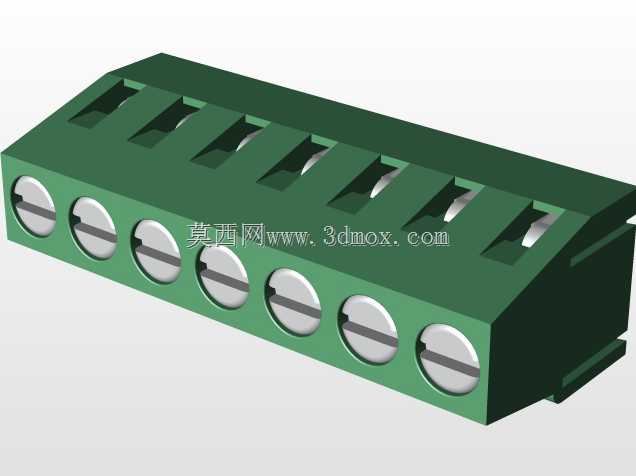

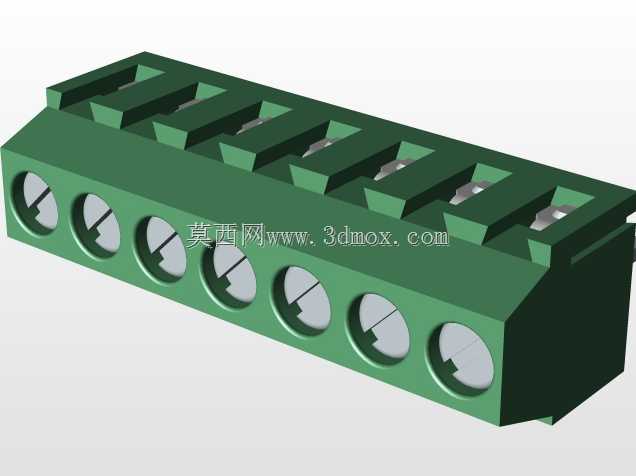

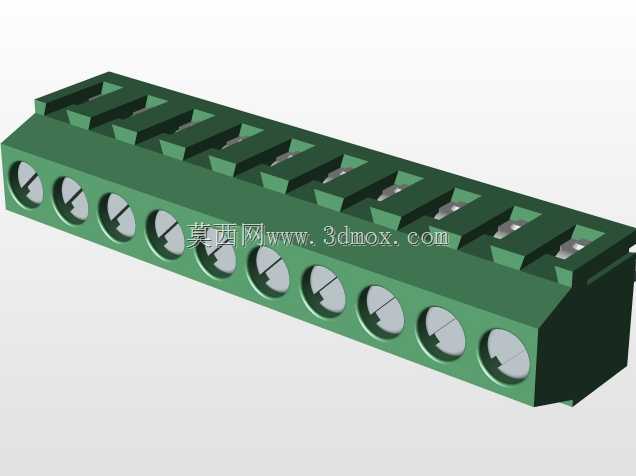

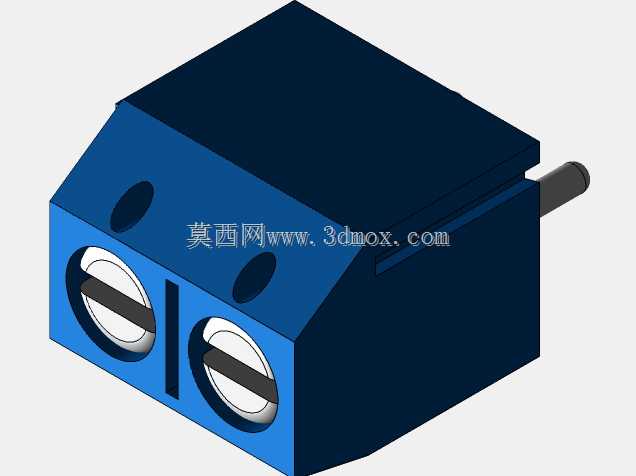

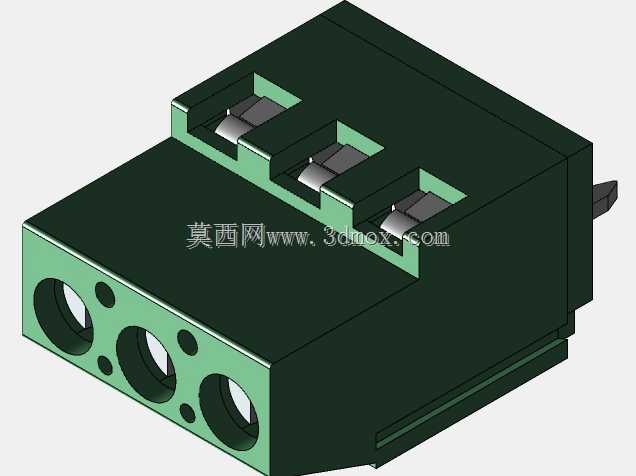

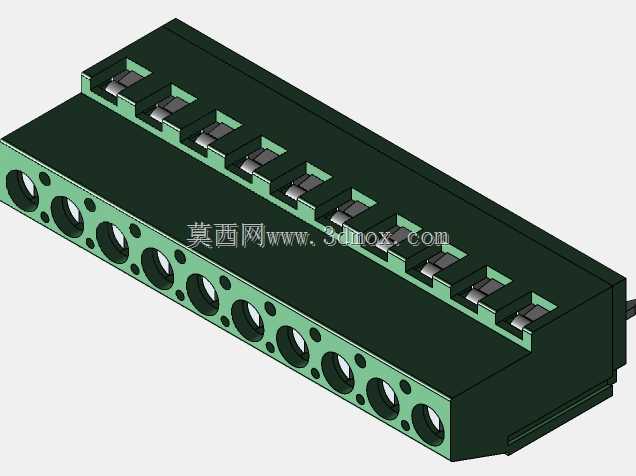

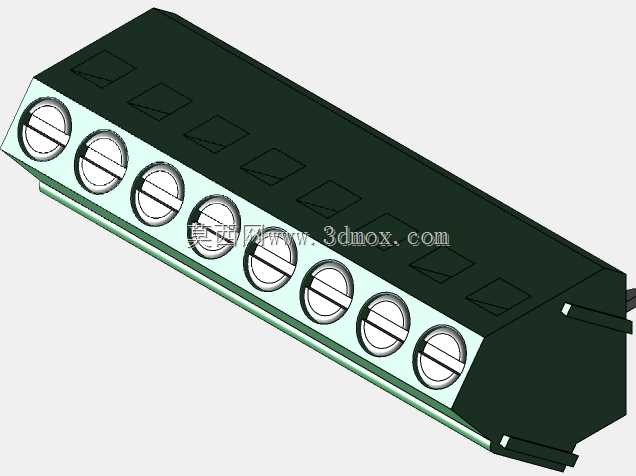

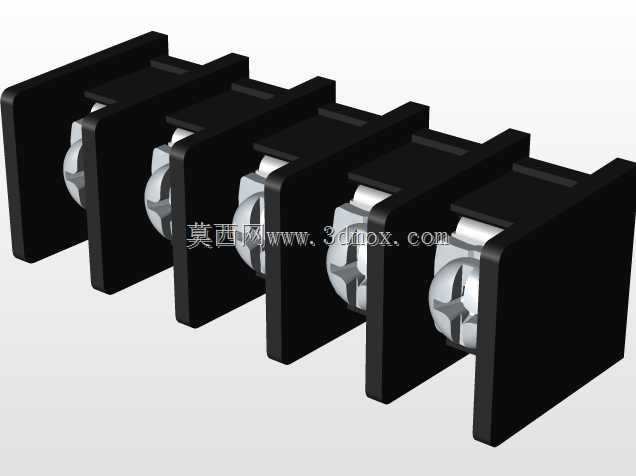

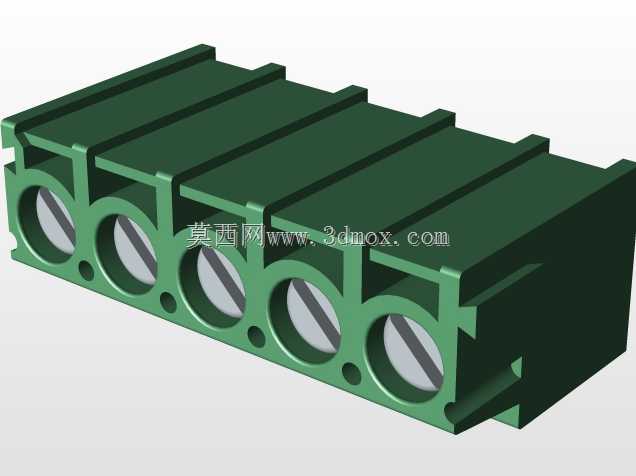

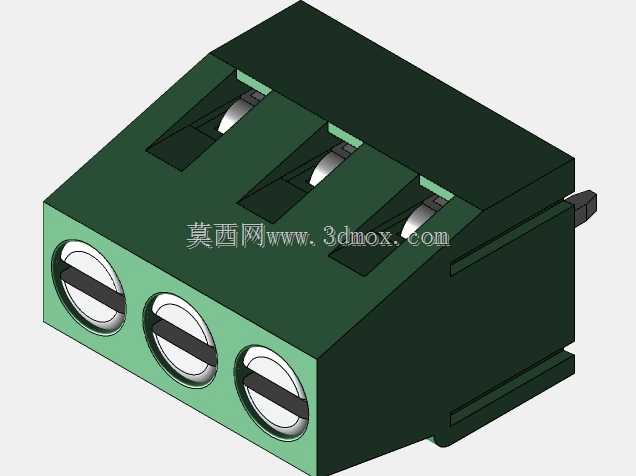

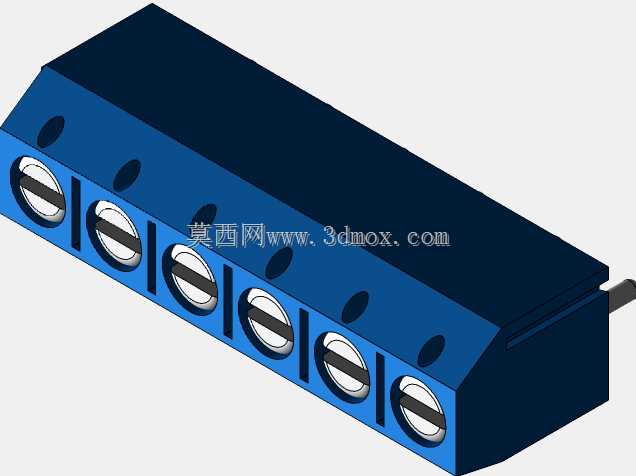

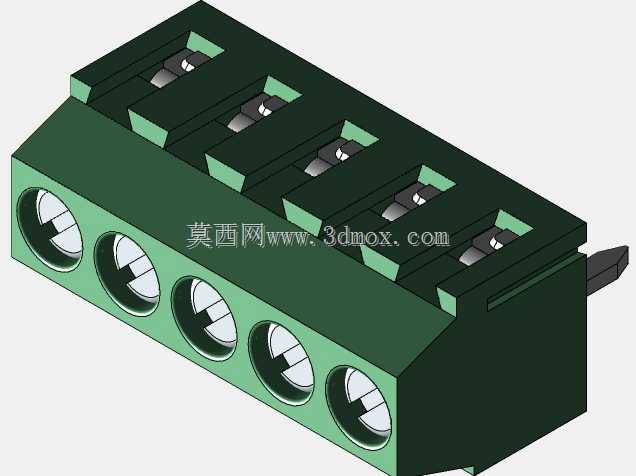

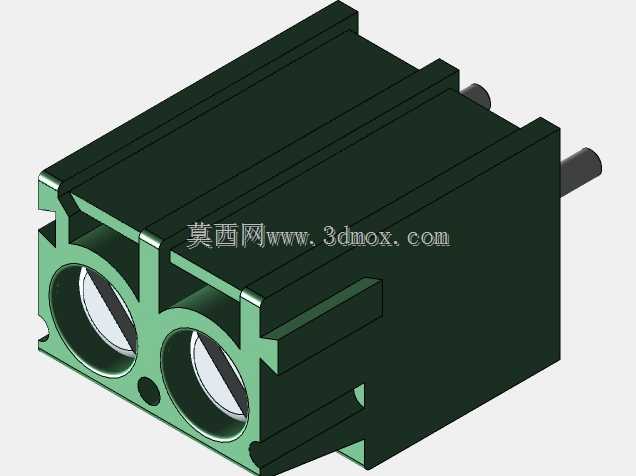

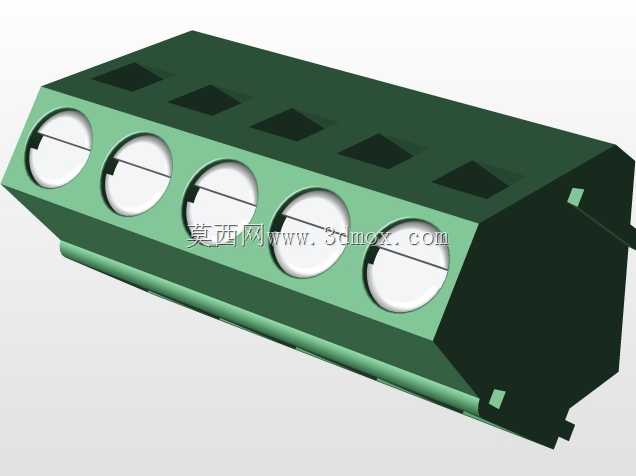

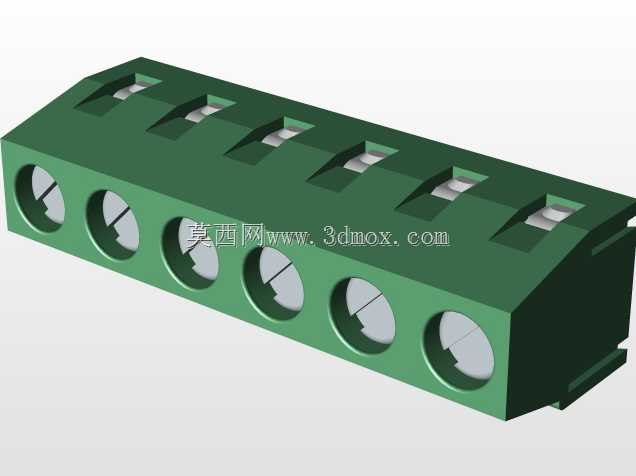

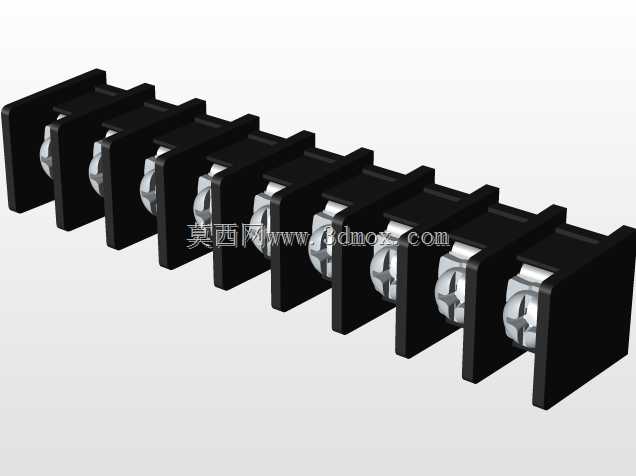

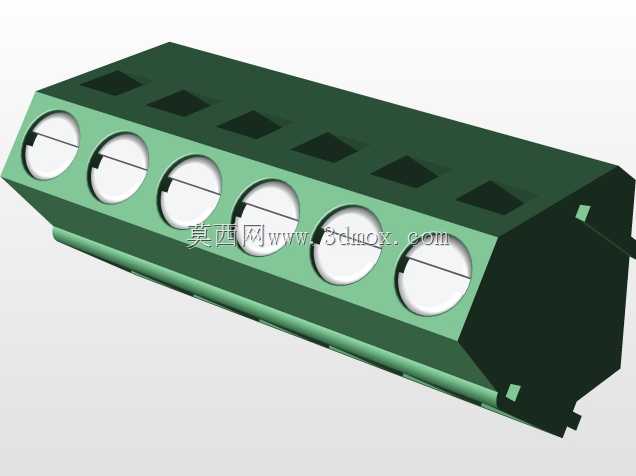

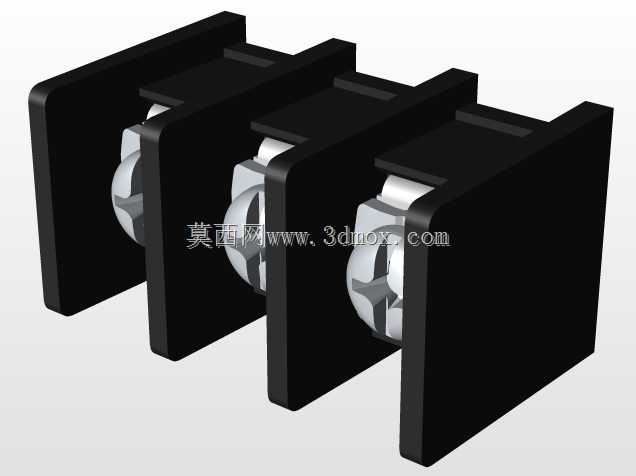

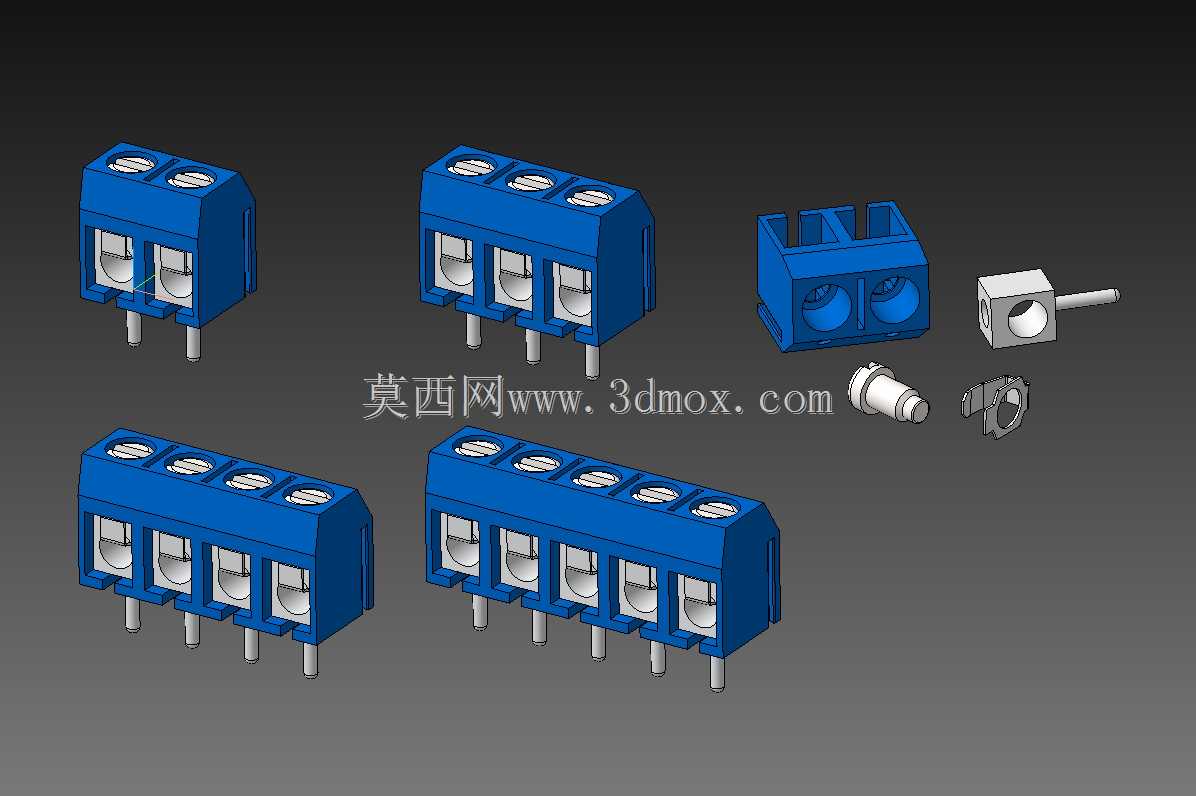

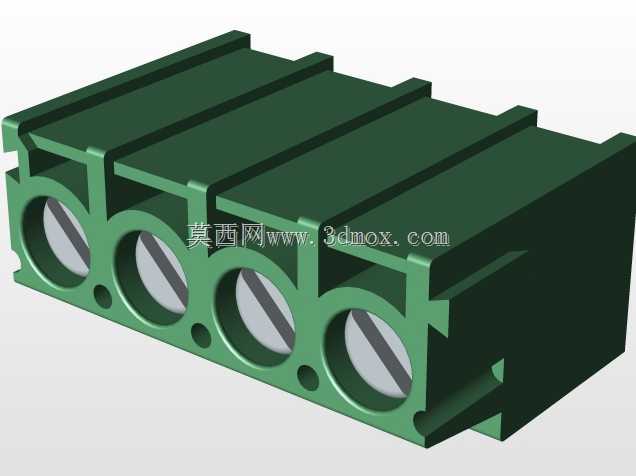

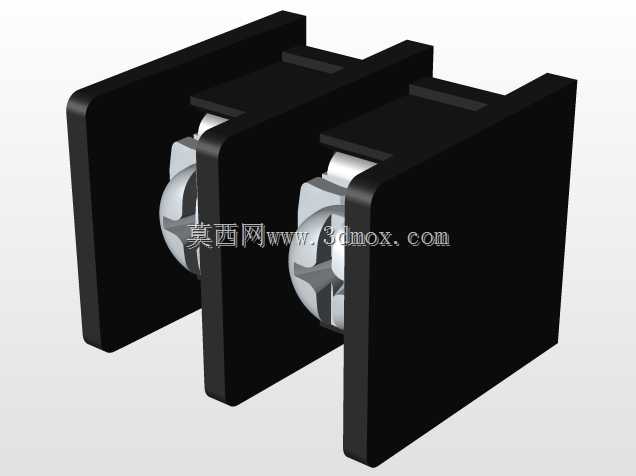

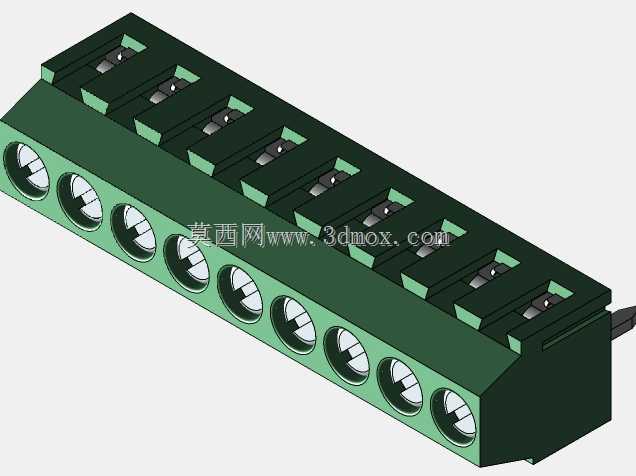

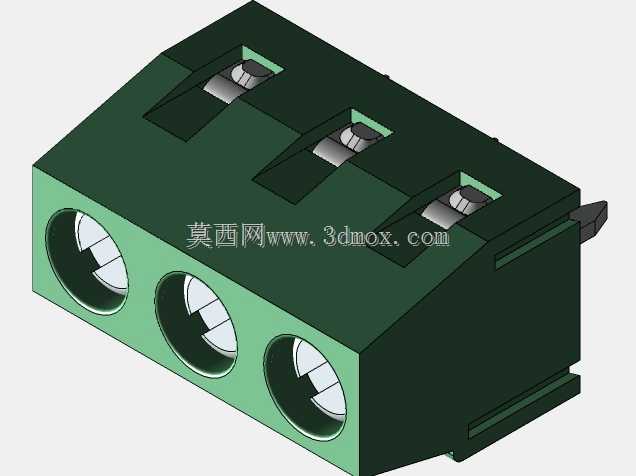

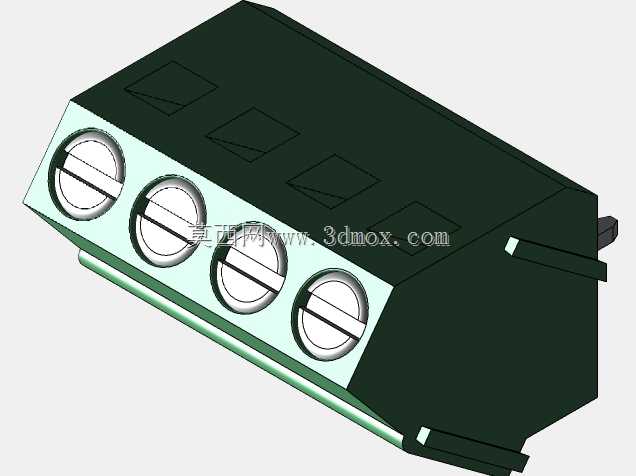

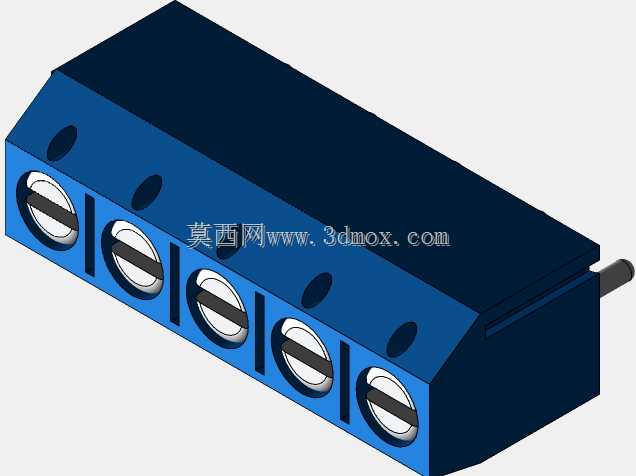

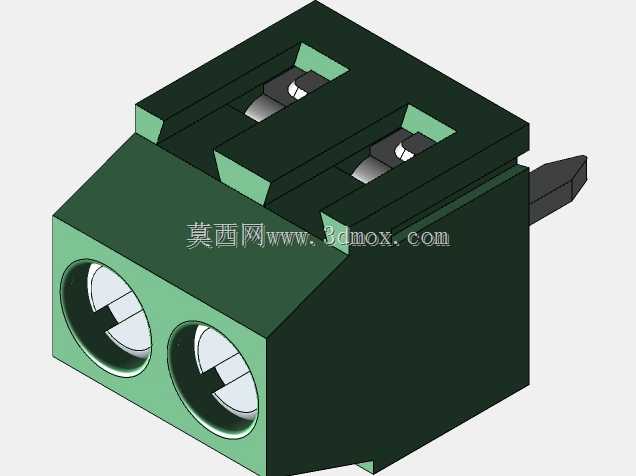

本次设计的螺钉式PCB接线端子，是面向工业控制、电力电子、智能家居、仪器仪表等领域的电路连接部件，主要解决印制电路板与外部导线的可靠连接需求，在电源模块、工控板卡、变频驱动、传感采集设备中应用广泛，能够替代传统焊接导线的连接方式，大幅提升现场接线、后期维护的操作效率，同时降低虚焊、脱焊带来的电路故障风险。产品采用直插式焊针设计，可直接波峰焊接在PCB板对应焊盘上，焊针间距符合行业通用标准，适配常规PCB布线的孔位布局，不同极数的端子可根据板卡实际接线需求灵活选型，从2极到多极的规格覆盖了小信号传输到大电流导通的不同场景。端子的绝缘基座采用高强度工程塑料注塑成型，具备优异的阻燃性、耐温性与绝缘性能，可在-40℃到120℃的工作环境下长期稳定使用，避免相邻极间的爬电、击穿风险，基座内部的压线结构采用导向式设计，导线插入时可自动对准压线位置，无需额外调整即可完成锁紧操作。锁紧螺钉采用镀锌碳钢材质，表面做钝化处理，具备良好的防锈与抗扭矩性能，拧紧时可将导线牢牢压在导电件上，导电件采用高导电率的铜合金材质，表面镀锡处理，降低接触电阻的同时提升抗氧化能力，可承载额定范围内的持续电流，避免长期工作出现过热问题。设计过程中充分考虑了安装边界的适配性，端子的整体高度、焊针长度均符合常规PCB板的安装空间要求，不会与板上其他元器件产生干涉，基座底部设置有定位凸点，焊接时可卡在PCB的定位孔中，避免过焊时端子移位，同时端子的侧面设计有拼接卡扣，同系列不同极数的端子可横向拼接扩展，满足多回路接线的定制化需求。产品的压线口采用喇叭口导向设计，可避免导线插入时被金属边缘刮伤线芯，多股软线接入时也不会出现散丝问题，螺钉的顶部设计有防滑槽，手动螺丝刀操作时不易打滑，锁紧扭矩符合行业安全标准，既保证足够的压紧力，又不会因为扭矩过大损坏导线或塑料基座。
