拖拉机动力输出螺旋锥齿轮传动箱

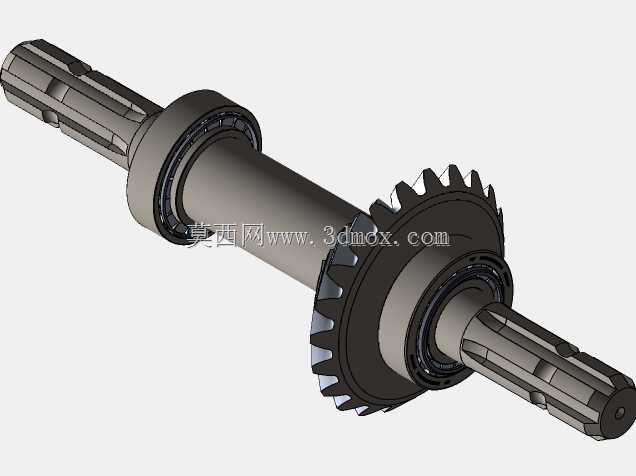

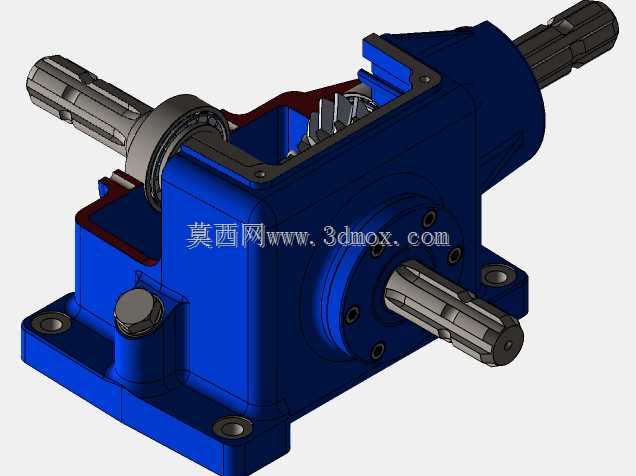

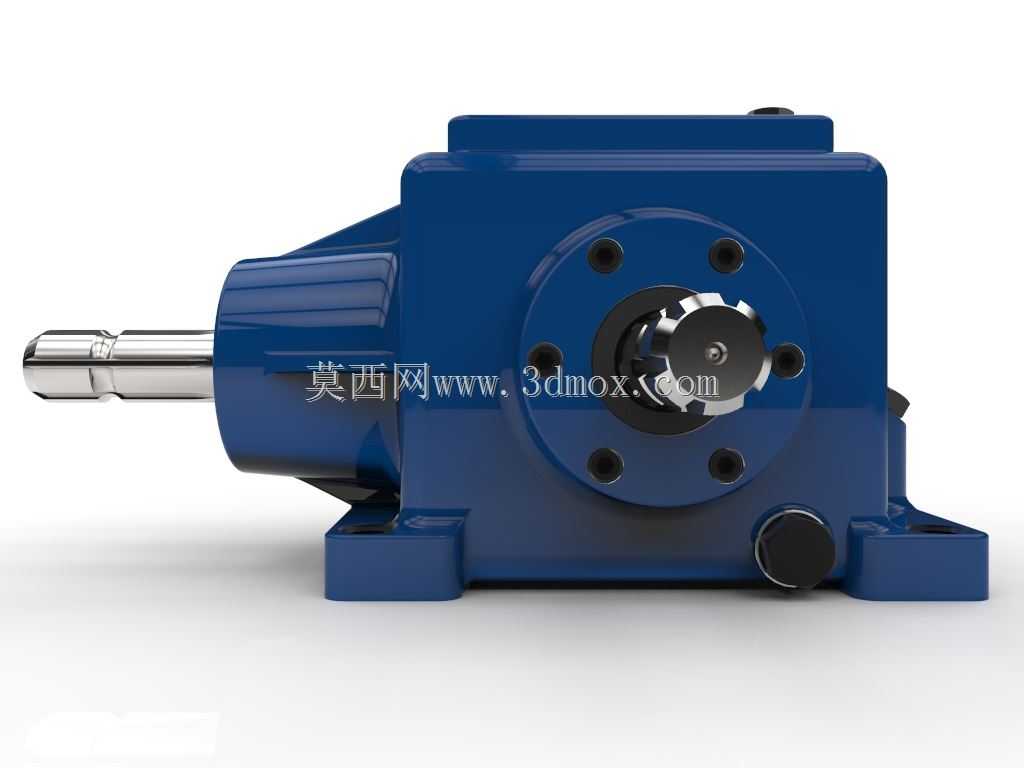

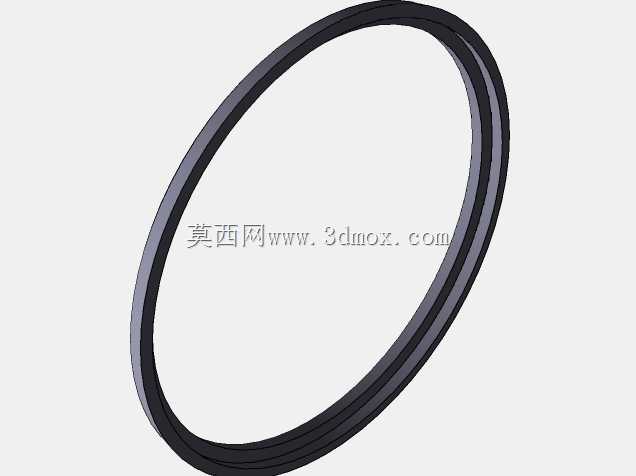

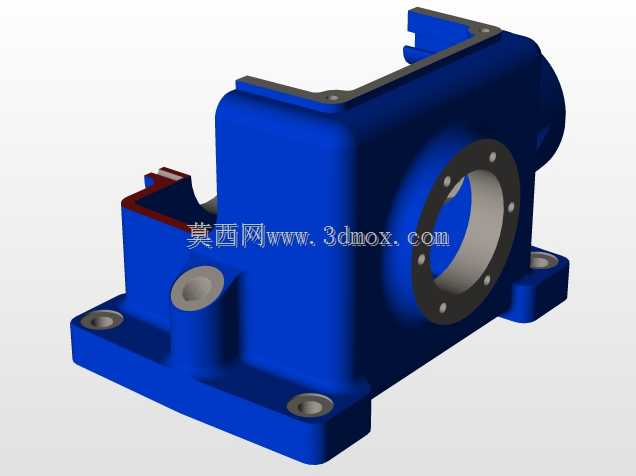

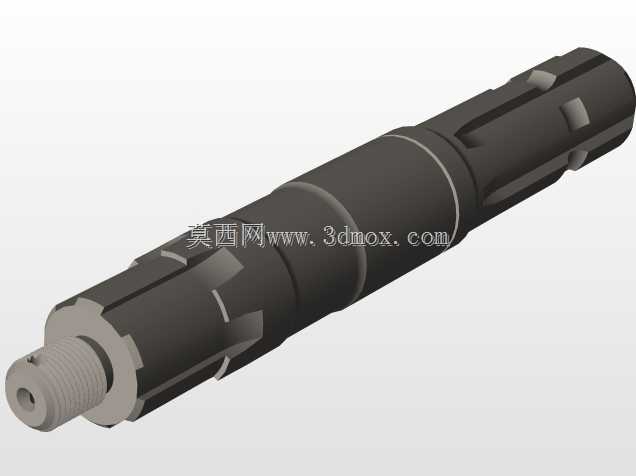

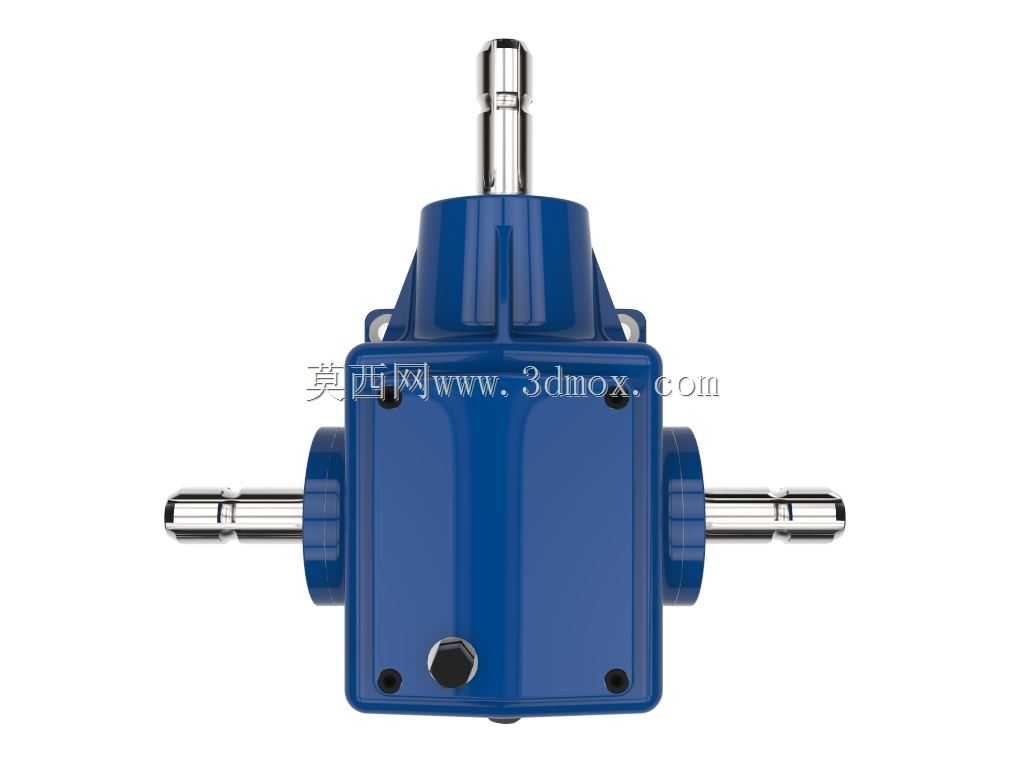

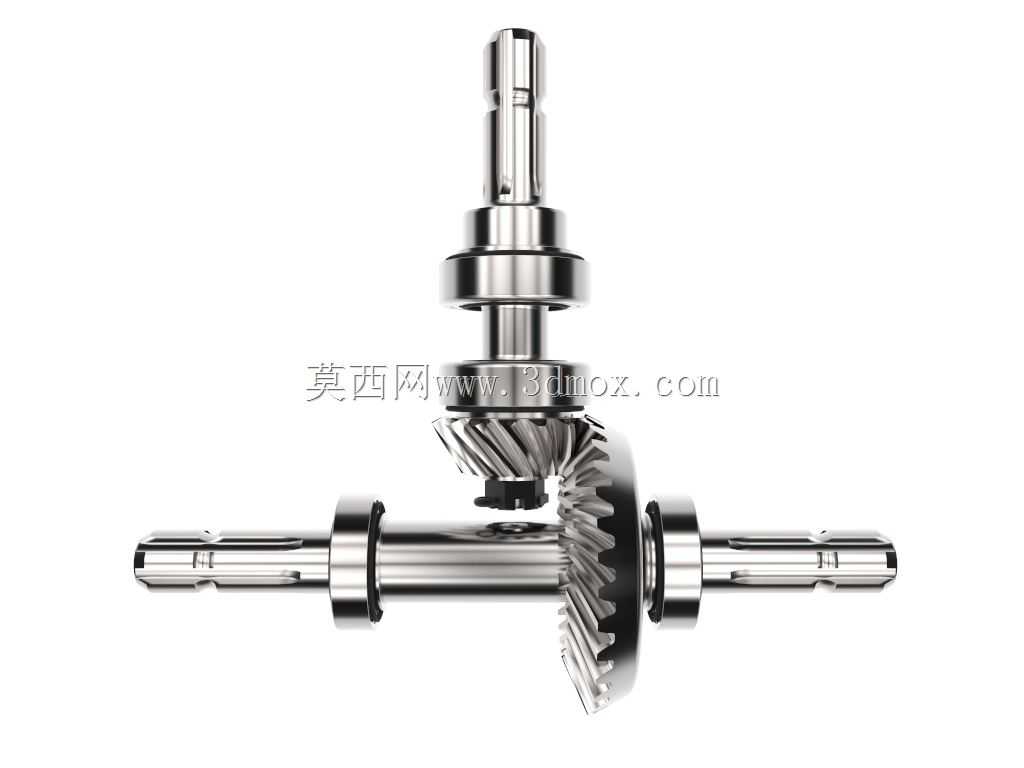

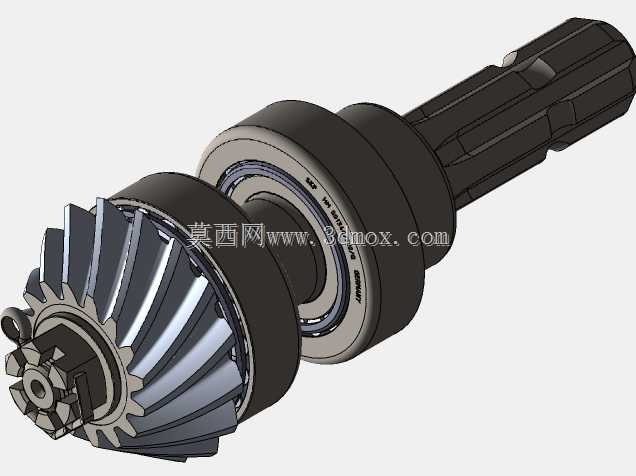

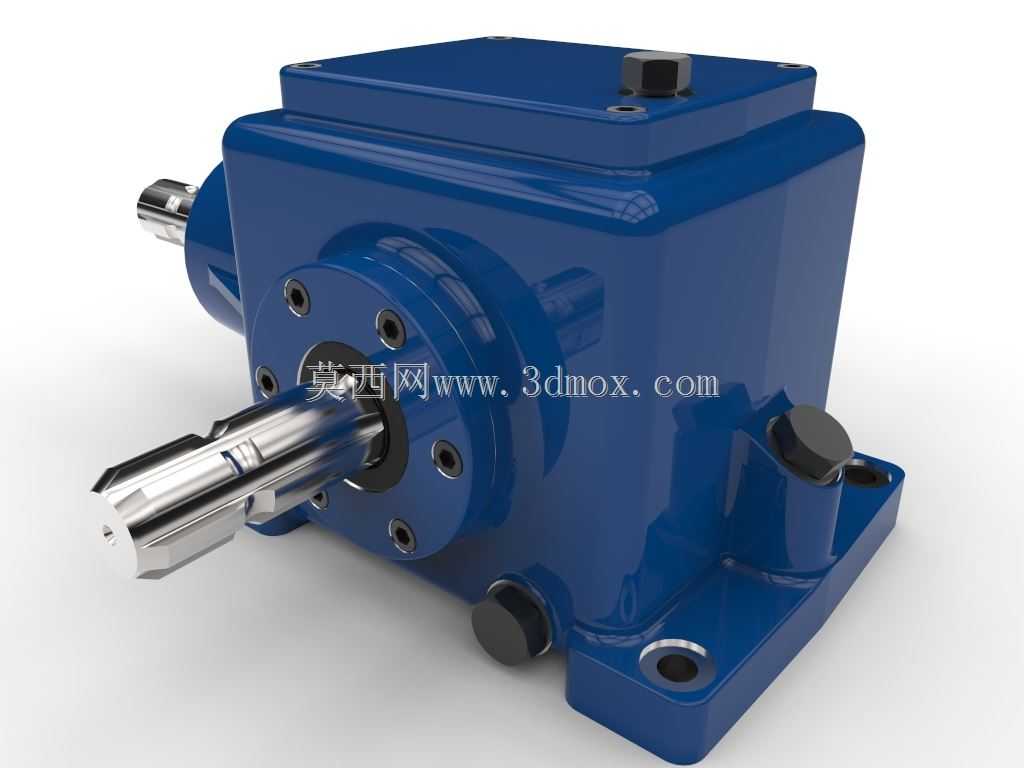

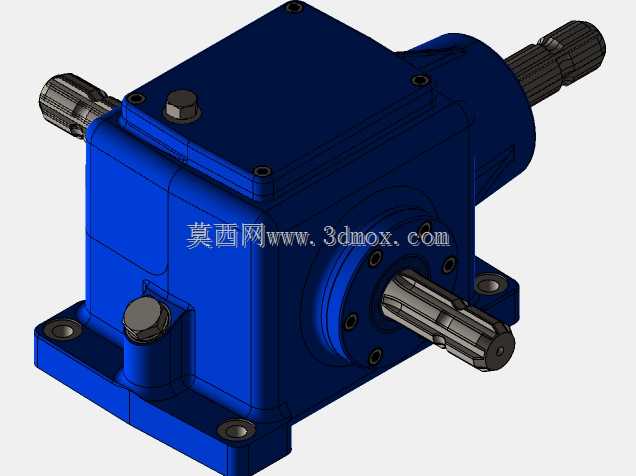

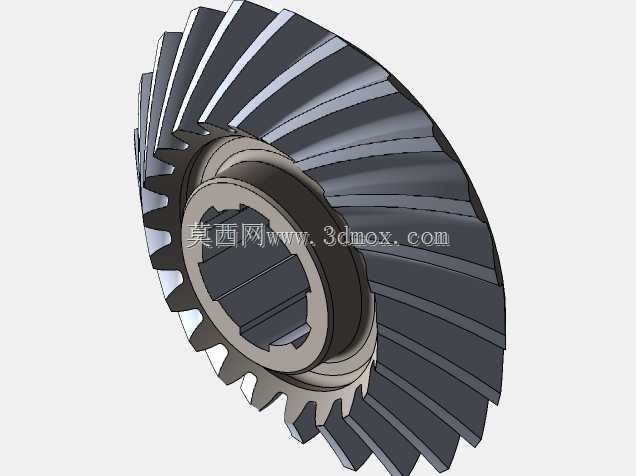

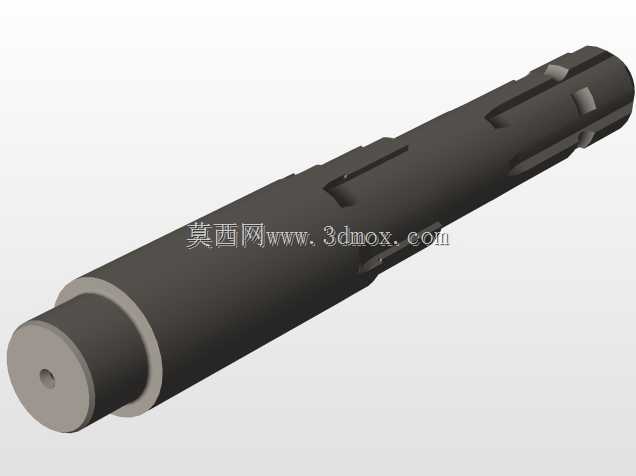

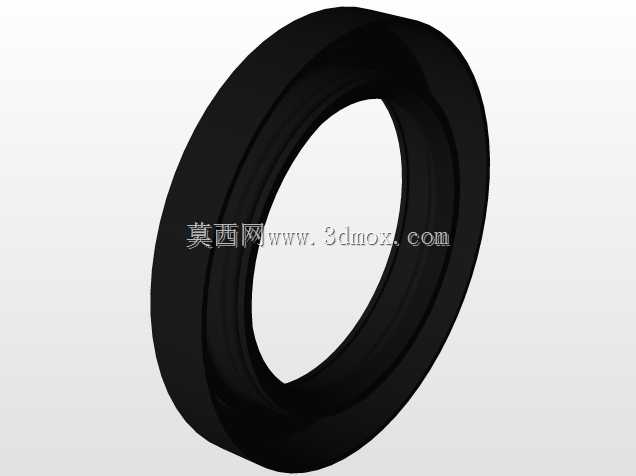

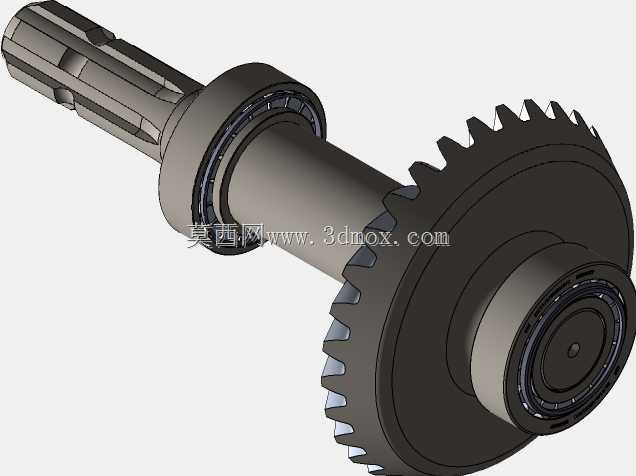

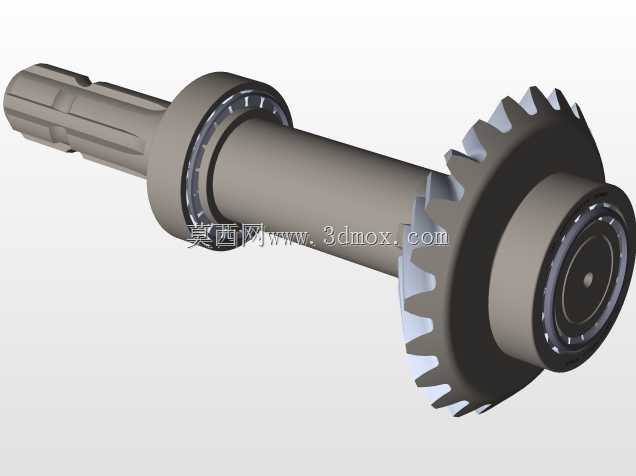

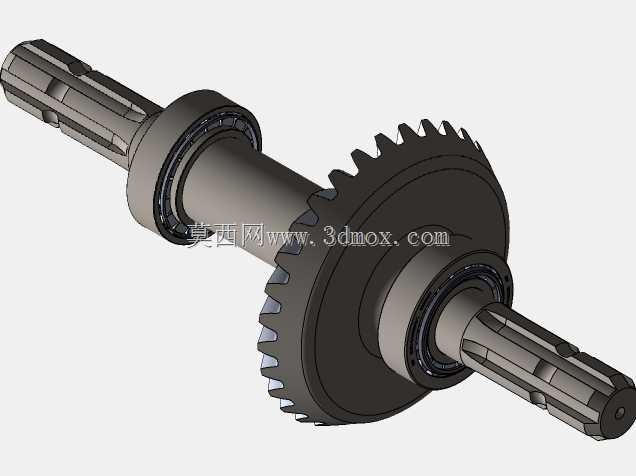

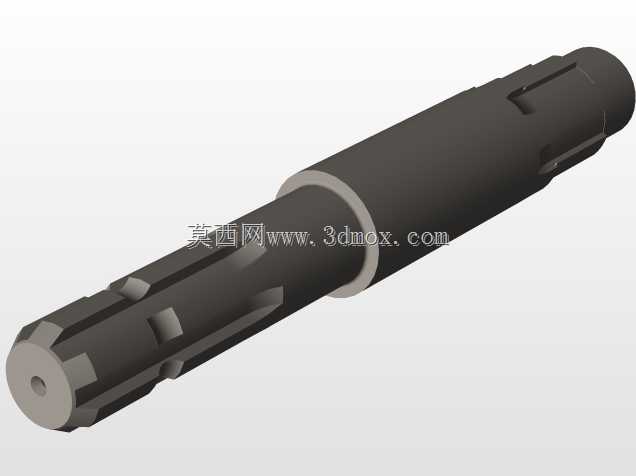

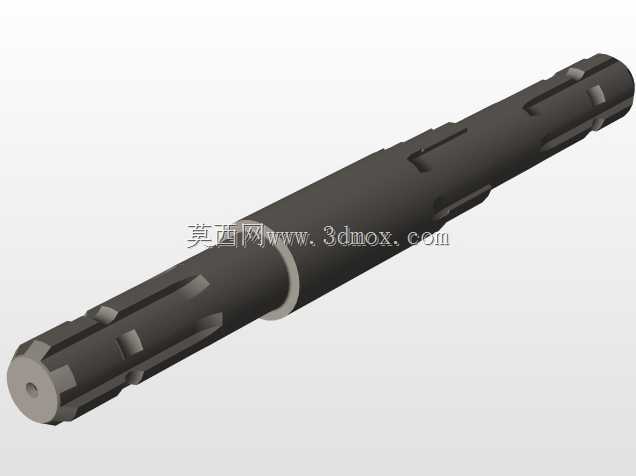

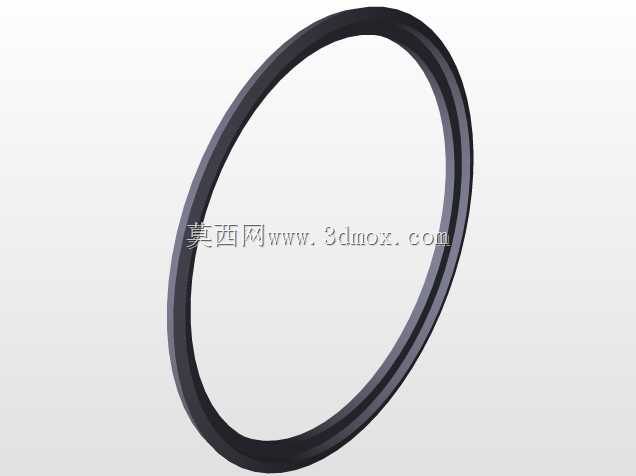

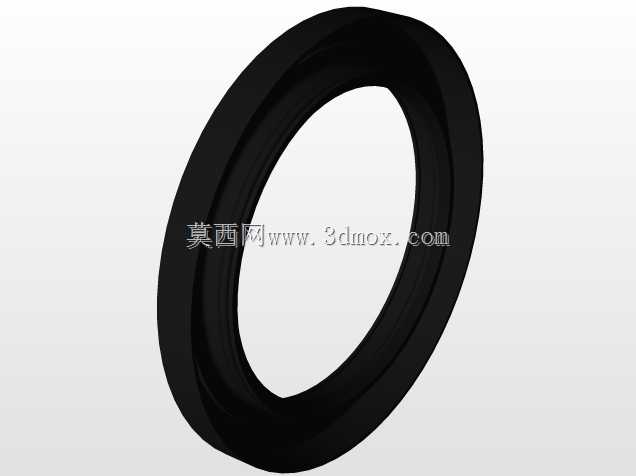

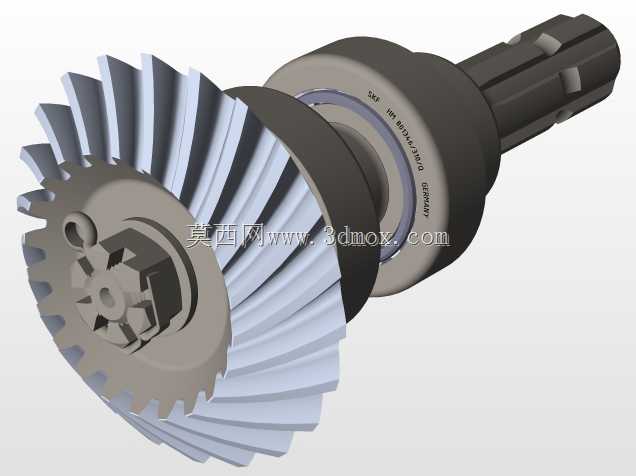

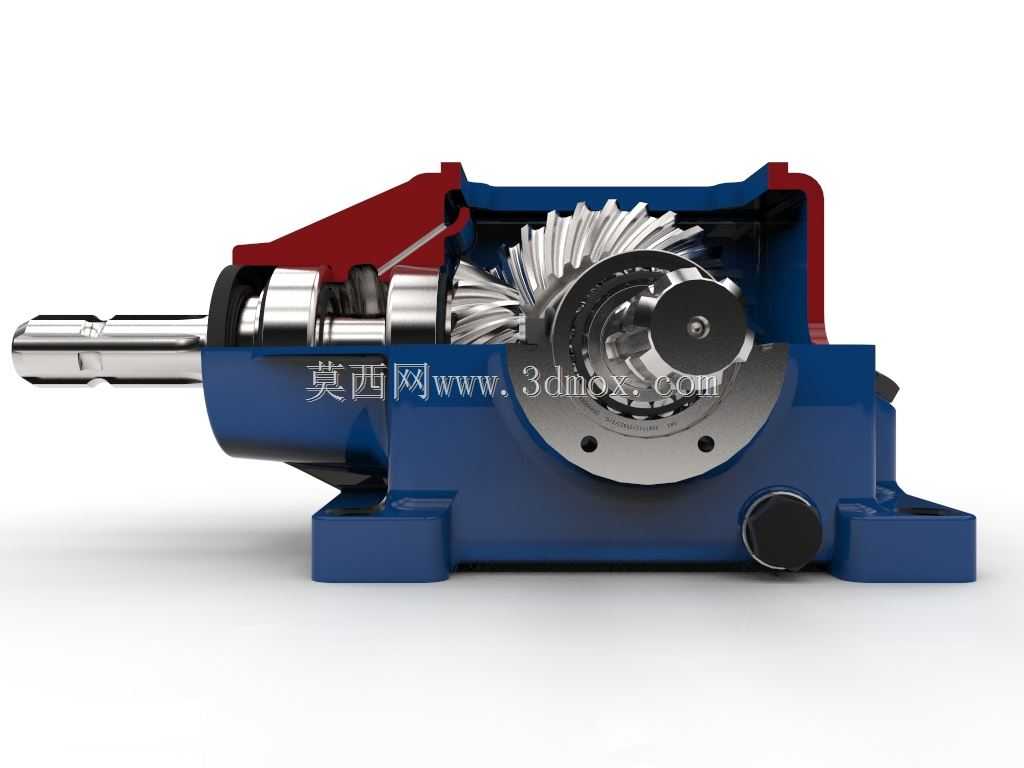

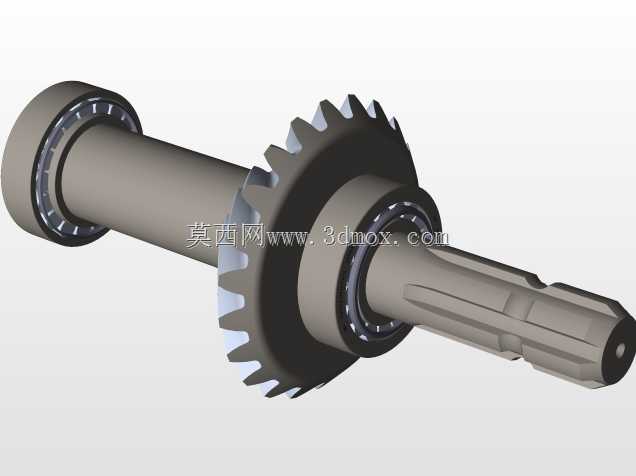

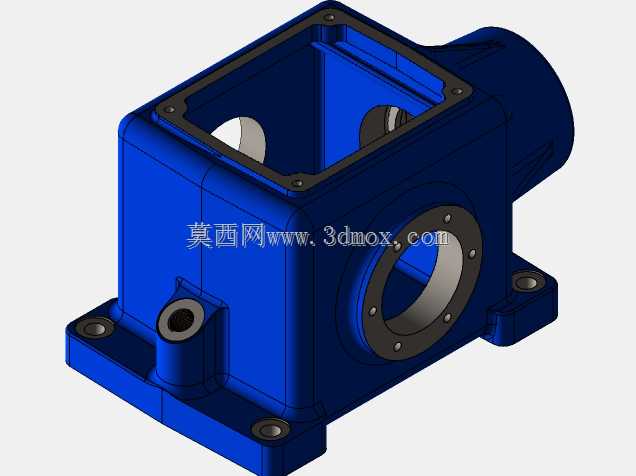

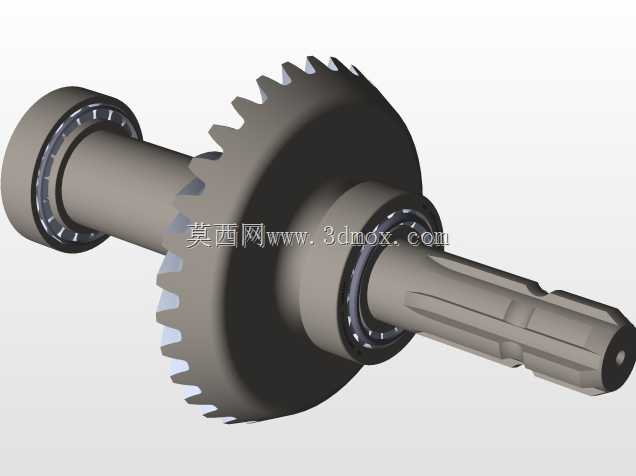

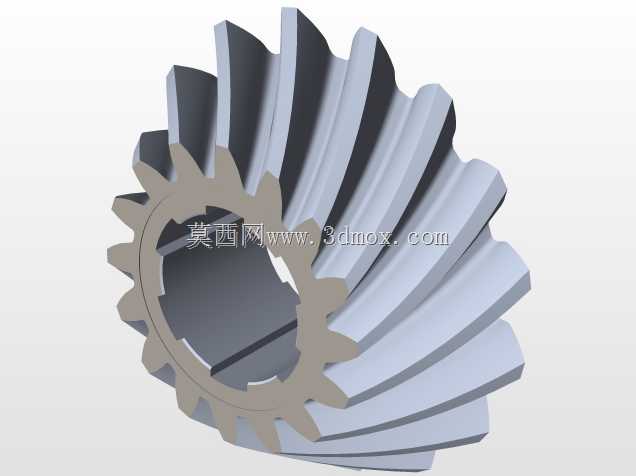

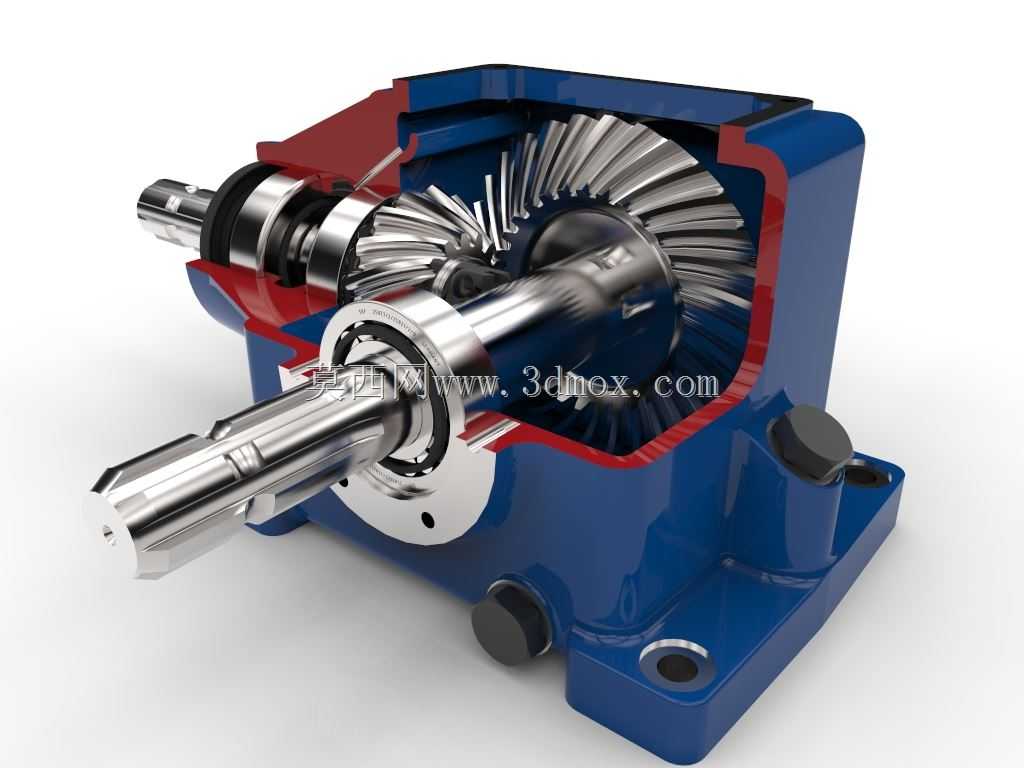

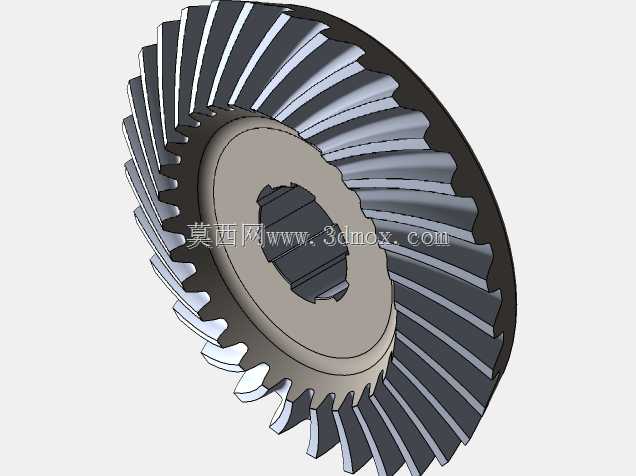

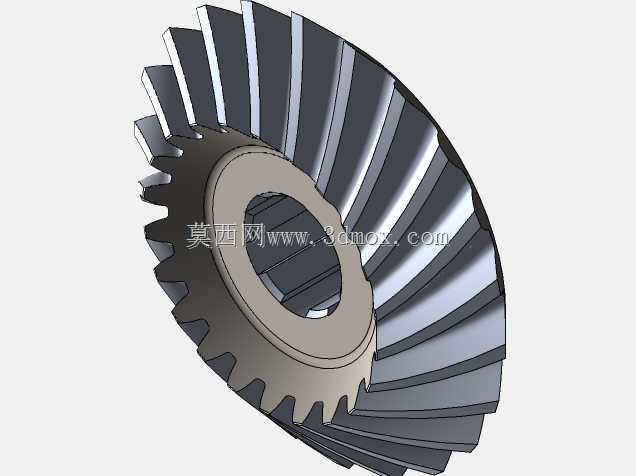

这款螺旋锥齿轮箱是专为拖拉机动力输出场景设计的核心传动部件，主要应用于农用拖拉机的后动力输出轴传动链路，承担发动机动力换向、减速增扭的核心功能，可将发动机输出的水平方向旋转动力，通过螺旋锥齿轮的空间交错轴传动特性，转换为适配农机具作业需求的输出方向，为旋耕机、播种机、秸秆还田机等后置挂载农机具提供稳定的动力输入。在实际农田作业场景中，该齿轮箱需要承受大扭矩冲击载荷、复杂交变应力以及田间作业带来的振动影响，因此整体结构采用一体式铸铁箱体设计，箱体壁厚经过力学仿真优化，既保证足够的结构刚性抵御作业冲击，又避免过度冗余增加整机重量。箱体底部设置带安装孔的固定支座，安装孔位尺寸与拖拉机底盘的标准安装接口完全匹配，可直接通过螺栓紧固在拖拉机后桥对应位置，安装边界经过精准校核，不会与周边底盘部件、液压管路产生干涉。输入轴与输出轴均采用高强度合金钢材质，轴端设置标准花键结构，可快速与动力输入端、农机具传动轴完成对接，轴伸部位的密封结构采用多重油封组合设计，可有效阻挡田间泥水、粉尘进入箱体内部，同时防止齿轮润滑油渗漏，适配农田高粉尘、高湿度的恶劣作业环境。设计过程中，螺旋锥齿轮的齿形经过修形优化，啮合重合度更高，传动过程中噪音更低、承载能力更强，可在满负荷作业状态下保持稳定的传动效率，齿轮参数经过匹配调校，可将发动机输入的高转速低扭矩动力，转换为农机作业需要的低转速大扭矩输出，满足不同农机具的作业转速需求。箱体顶部设置加油口与透气塞，侧面预留油位观察与放油接口，日常维护保养操作便捷，箱体外部的加强筋结构沿受力方向分布，进一步提升箱体的抗变形能力，即使在重载作业、频繁换向的工况下，也能保持传动精度，延长整机使用寿命。
