多级斜齿轮传动总成结构设计

项目分类:通用机械零部件 发布时间:2023-09-15 ID:710730
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计
  • 多级斜齿轮传动总成结构设计

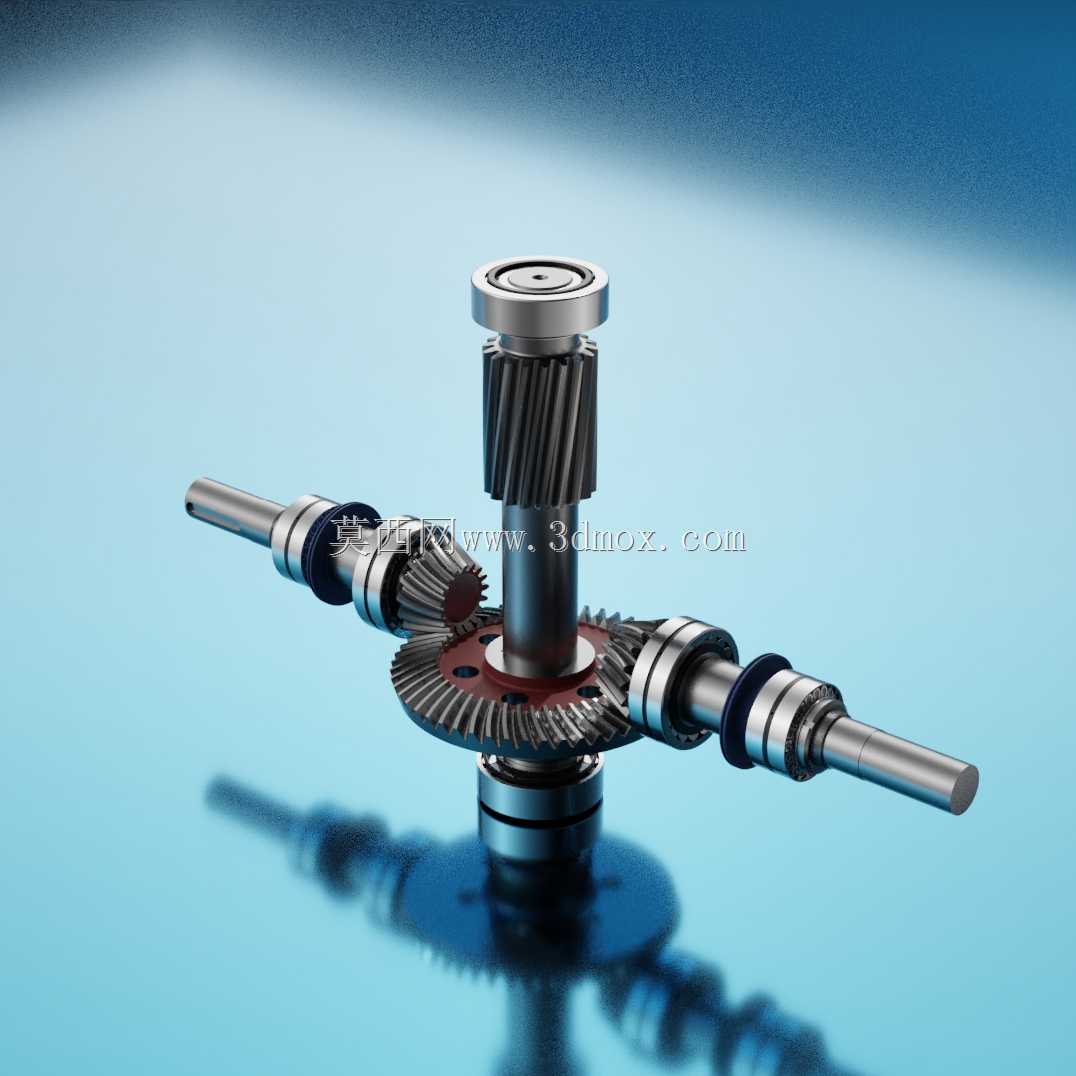

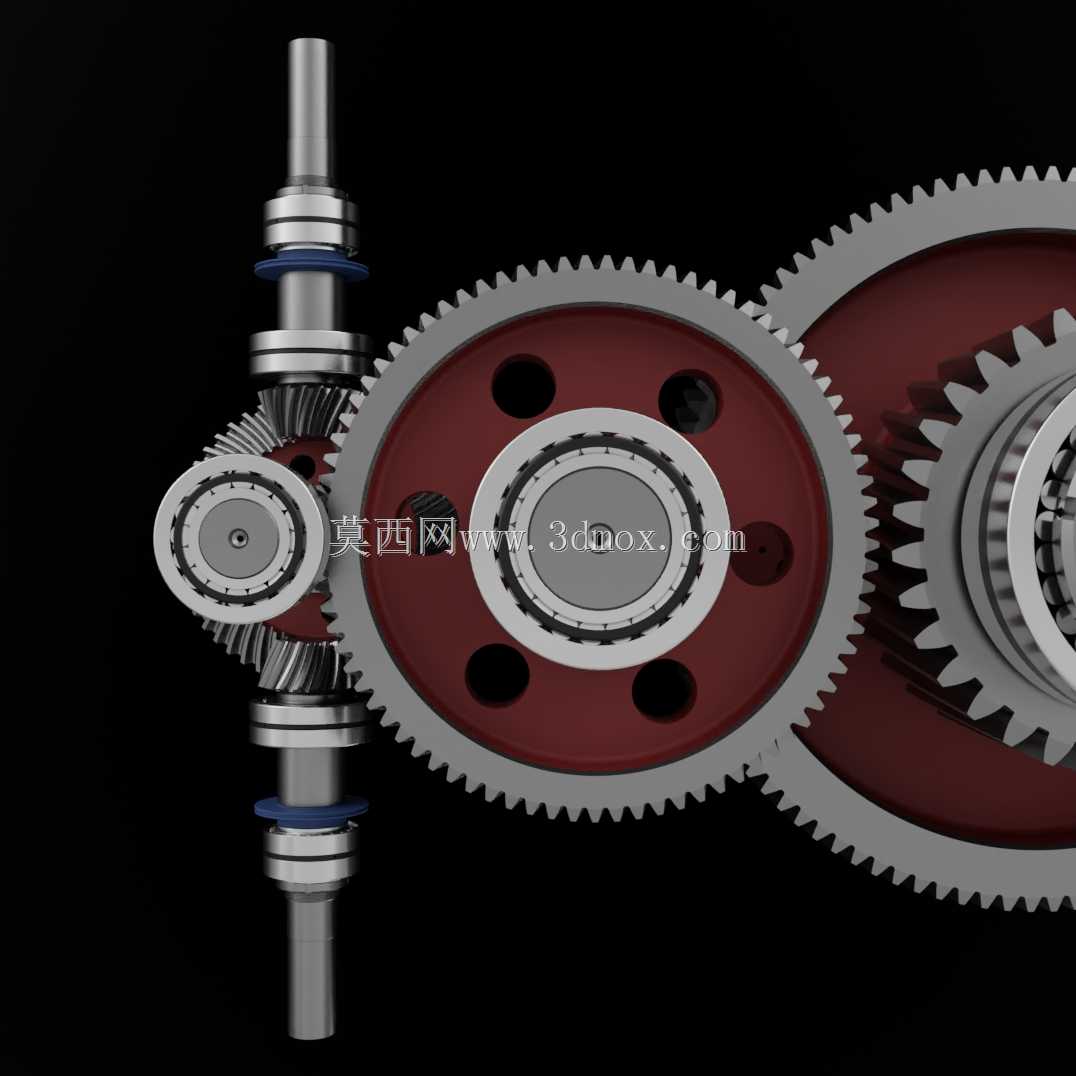

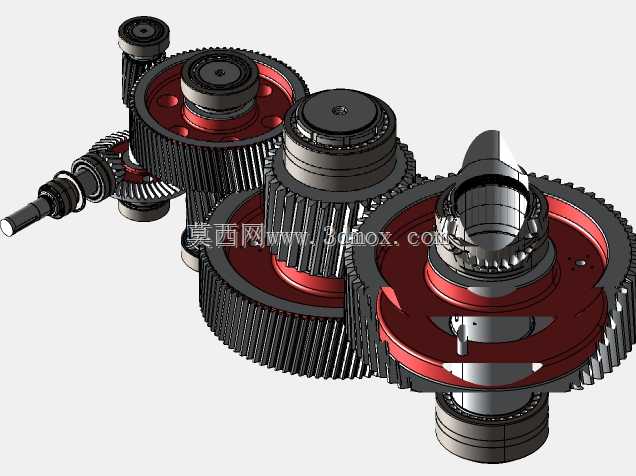

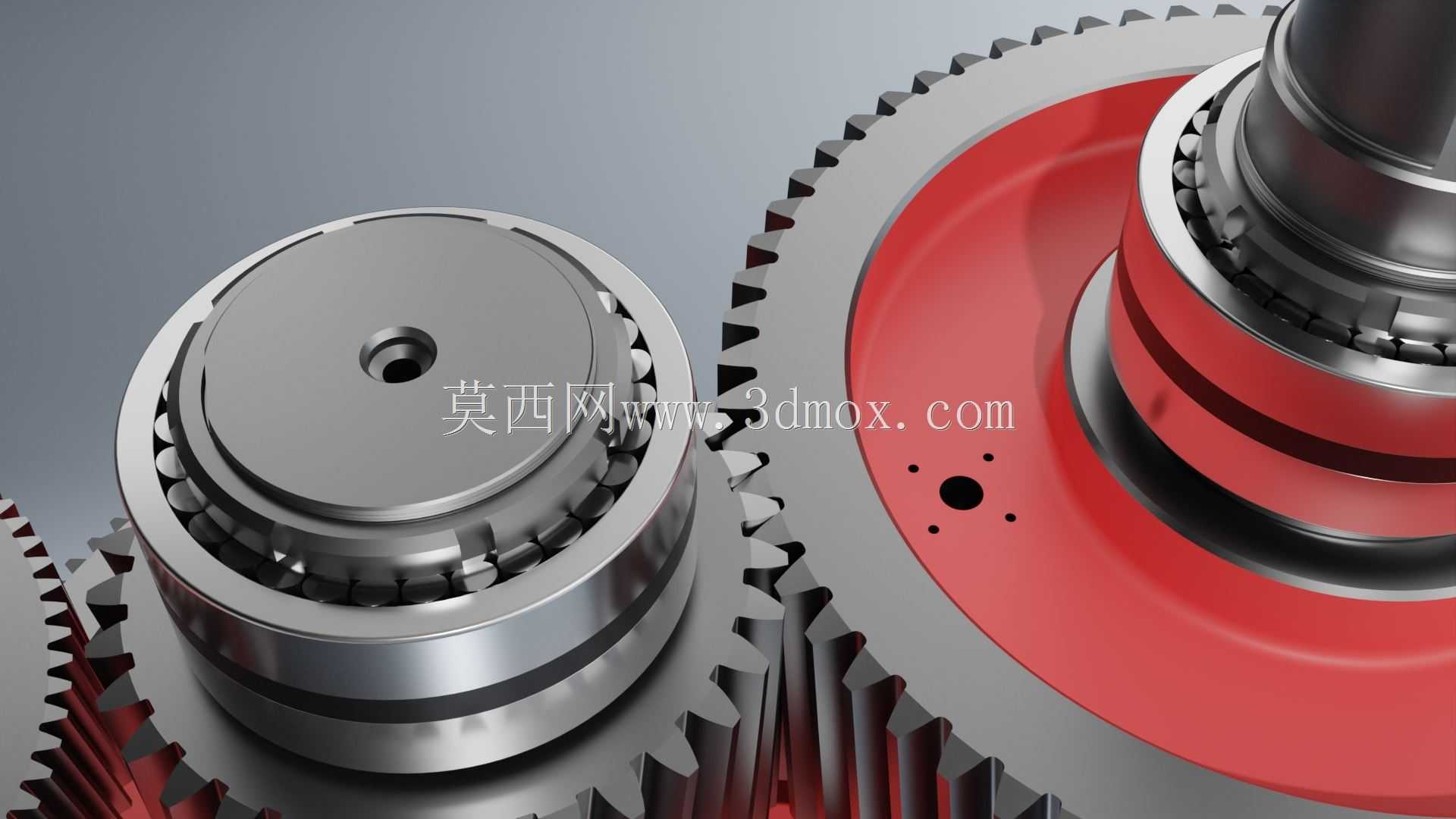

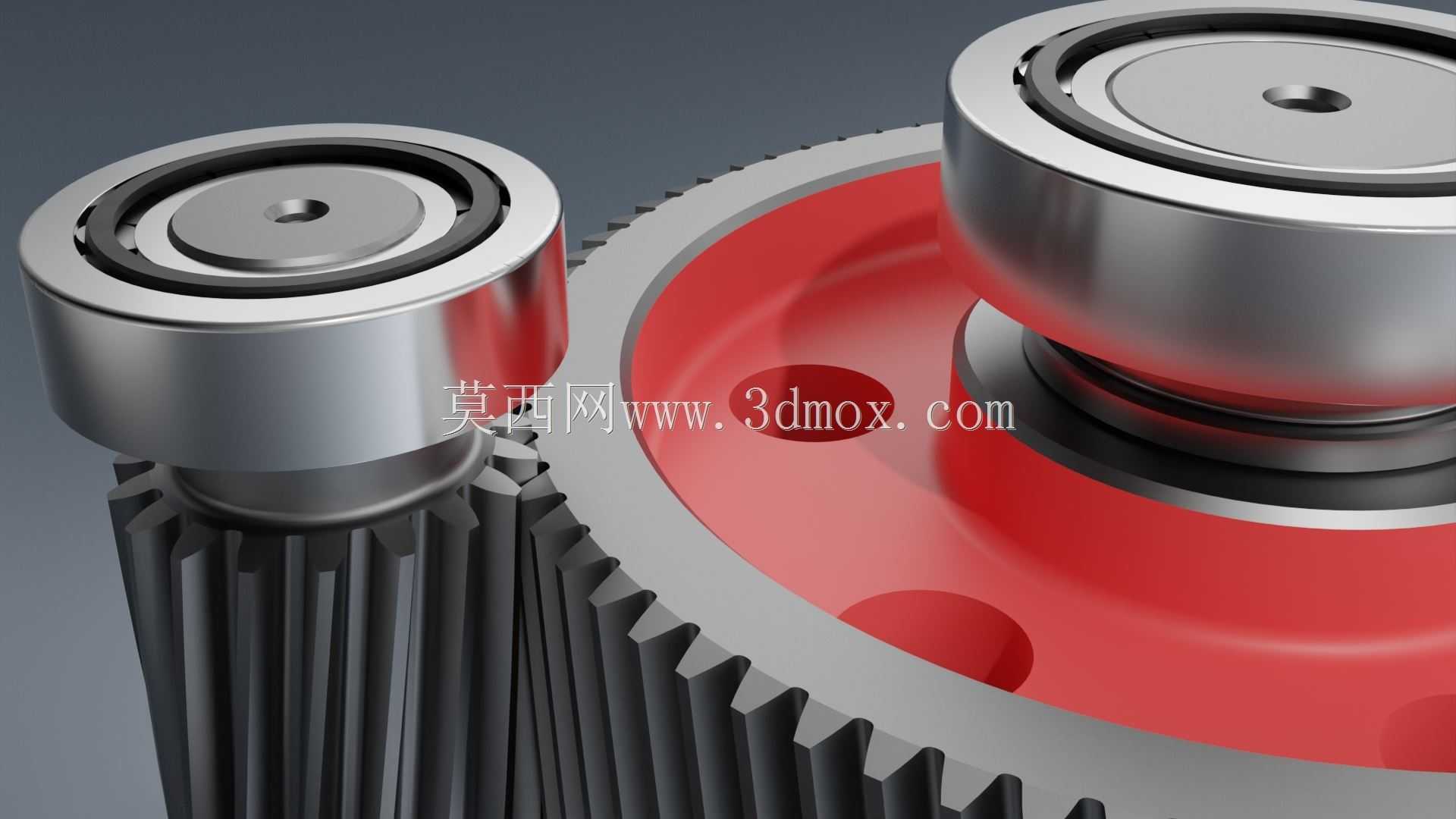

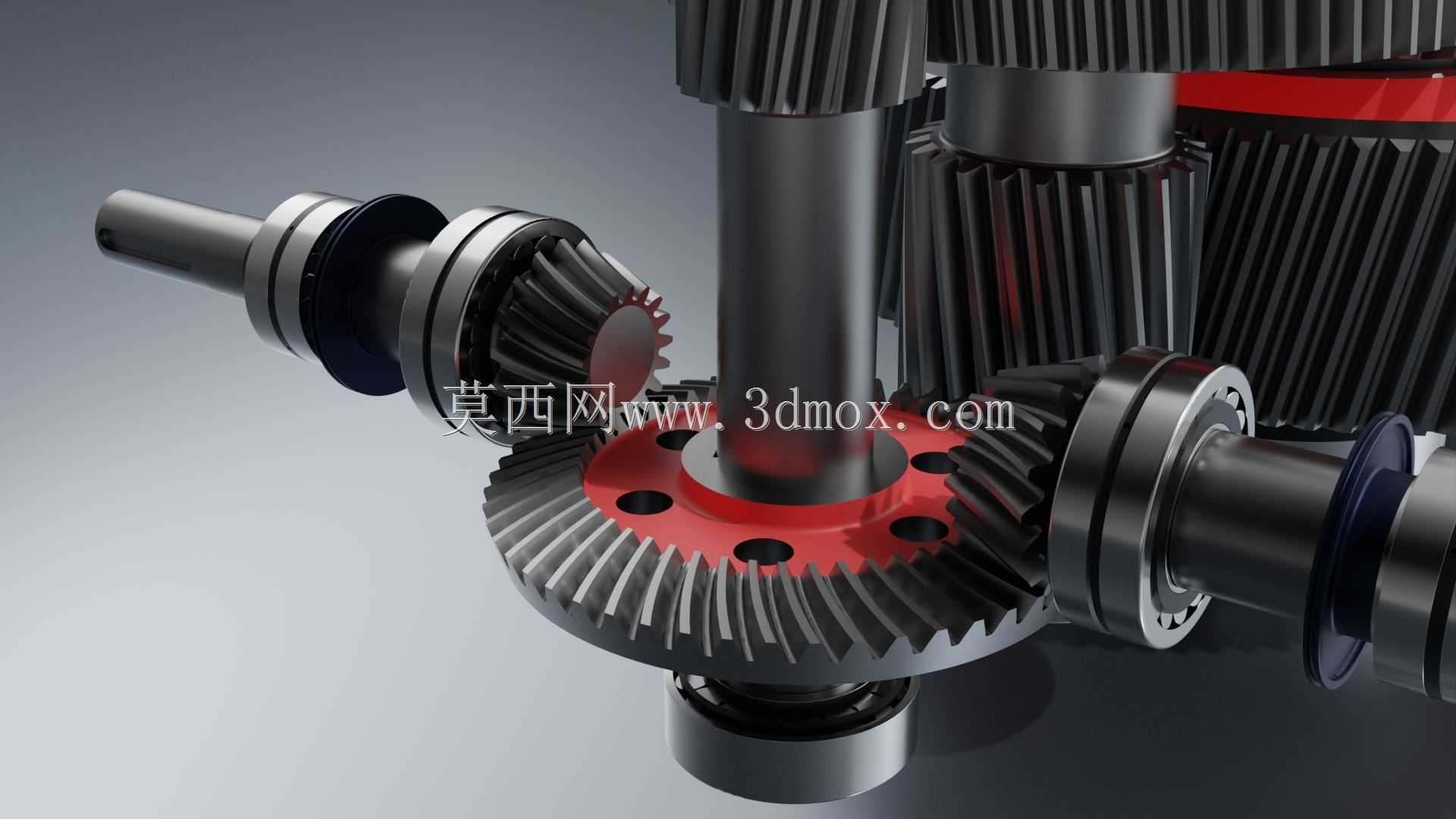

  这套斜齿轮传动总成的建模工作,核心是还原动力分流与变向传递的完整啮合关系,整套结构覆盖平行轴斜齿圆柱齿轮、相交轴锥齿轮两类传动副,适配需要同时完成减速、扭矩放大与动力转向的设备布局。从实际产线应用来看,这类传动结构常见于机床主轴进给箱、工程机械分动箱、重载输送设备的动力输入端:平行轴斜齿段承担大减速比的扭矩传递,斜齿的逐步啮合特性可以把直齿传动的冲击载荷拆分成连续的线接触,在中低速重载工况下能把啮合噪音控制在更低区间,同时齿面接触应力分布更均匀,长期运行的点蚀失效概率明显下降;末端的锥齿轮副则把轴向输出的动力偏转90度,直接对接工作端的执行机构,省去额外的换向联轴器,压缩整个传动单元的轴向占用空间。

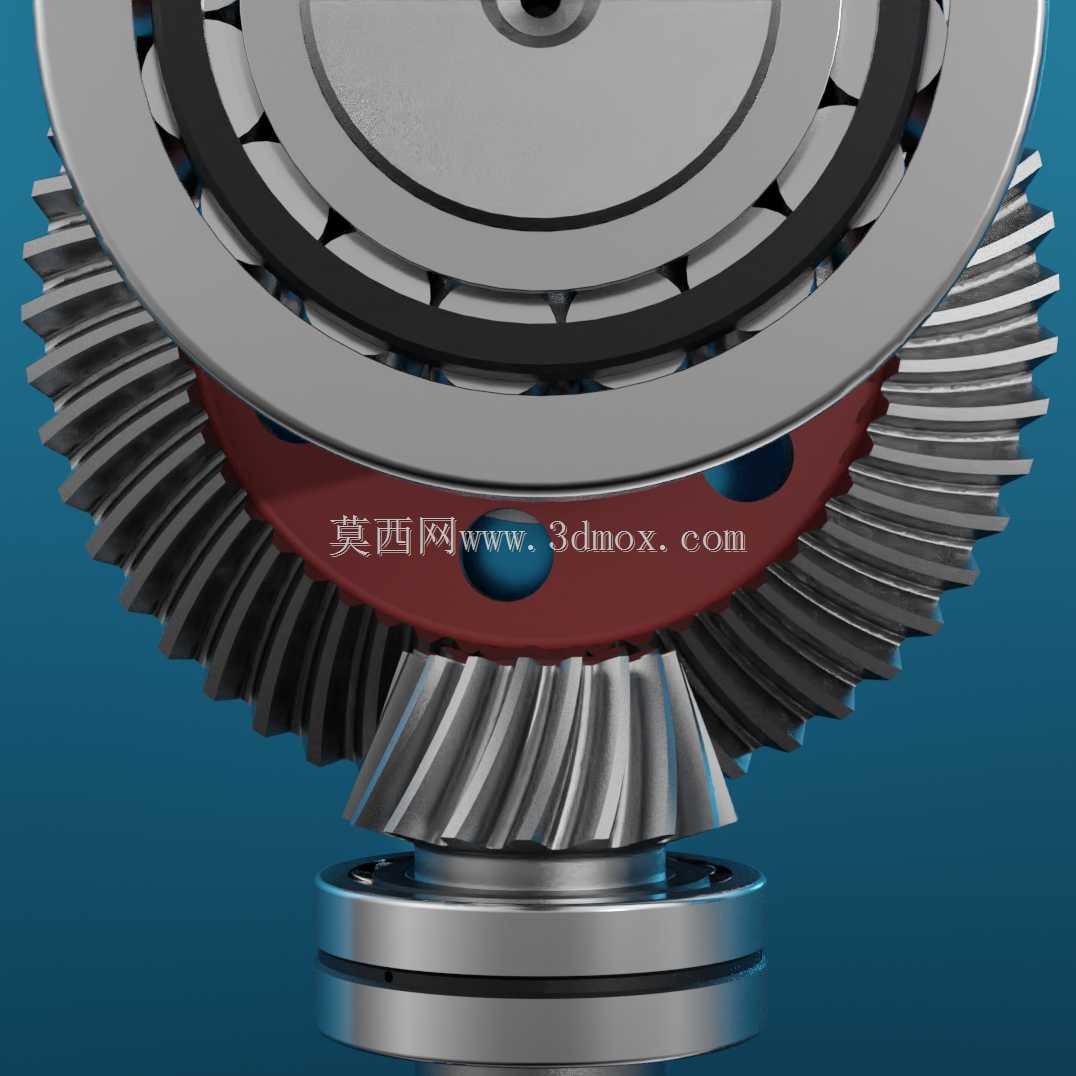

  建模过程中首先要锁定各轴的安装中心距,斜齿轮的中心距公差直接决定齿侧间隙,间隙过大会导致换向冲击,间隙过小则会在热态运行时出现齿面卡滞,因此轴系的轴承位同轴度、箱体轴承孔的位置度都要和齿轮参数匹配预留补偿量。齿向螺旋角的选取需要平衡轴向力与传动效率:螺旋角过大则轴承承受的轴向载荷飙升,需要配对使用角接触轴承抵消分力;螺旋角过小则斜齿的啮合平稳性优势无法发挥,常规工业传动通常把螺旋角控制在8到15度区间,同时配对啮合的两个斜齿轮螺旋角大小相等、方向相反。锥齿轮副的安装边界要求更严格,两节锥的顶点必须严格重合,轴向定位的调整垫片厚度需要在装配时预留修磨量,保证齿面接触印痕落在齿面中部,避免偏载导致轮齿断齿。

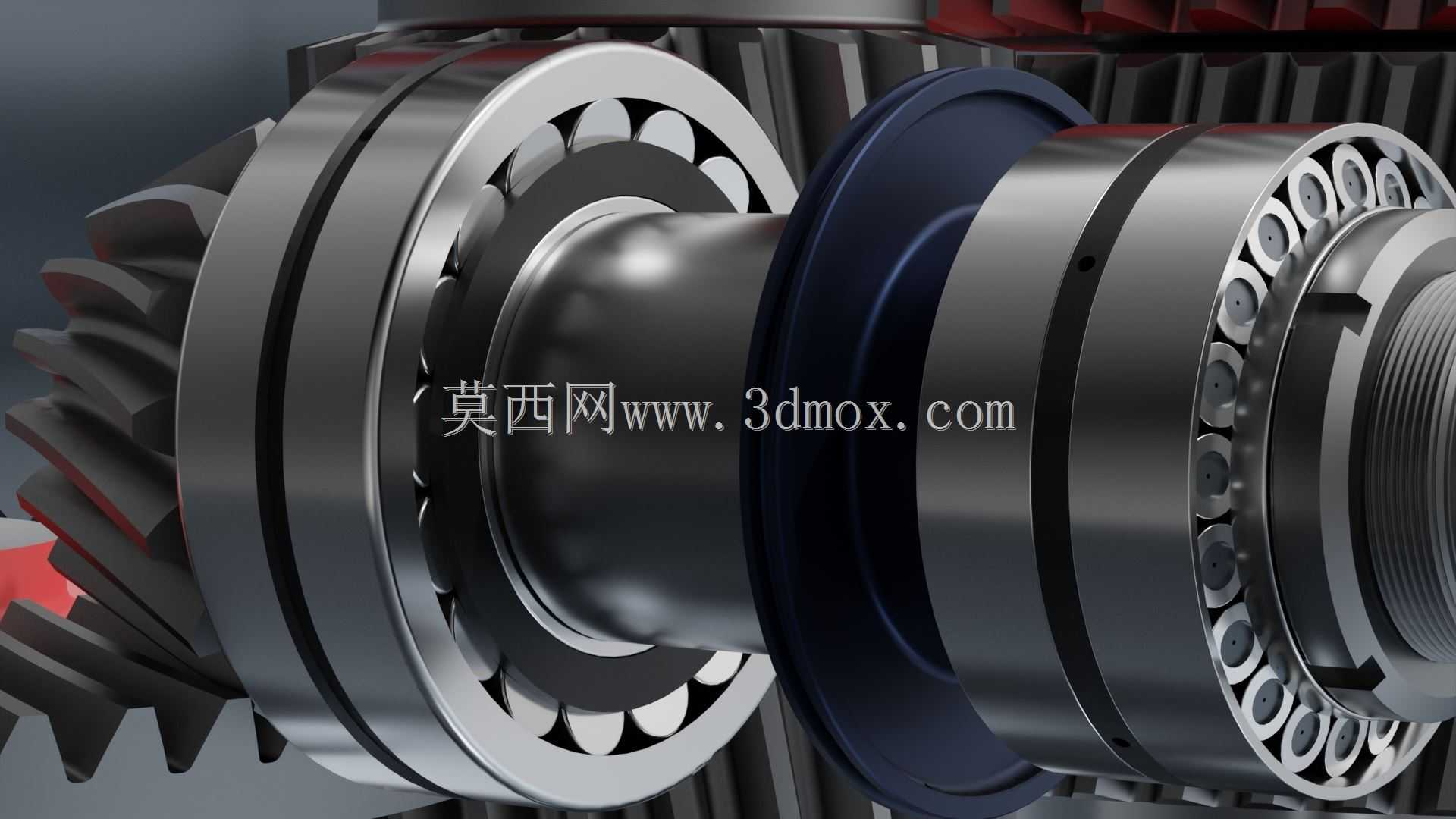

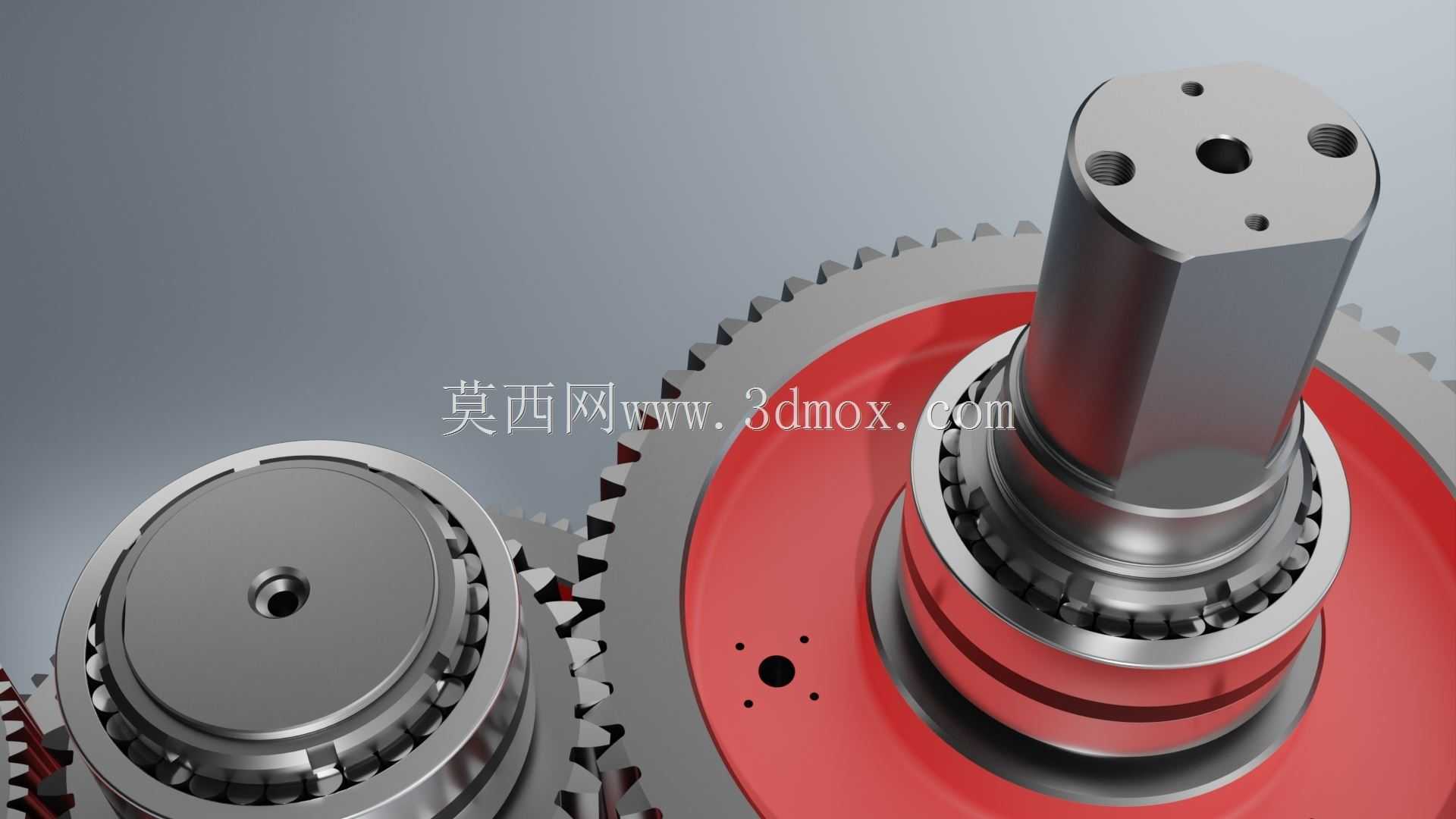

  整套轴系的台阶轴设计按照扭矩传递路径分配轴径,齿轮装配位采用过渡配合加键连接,轴承位按照轴承标准内径取公差,轴端的锁紧螺母槽、密封圈槽都按照通用密封件标准建模,装配时可以直接套用标准件库完成干涉检查。整个传动总成的外形轮廓按照箱体内部腔室尺寸预留安全间隙,齿轮齿顶圆到箱体内壁保留足够的润滑油回流空间,底部油池的高度可以浸没最低位齿轮的齿宽下部,运转时齿轮带油飞溅完成所有啮合点与轴承位的润滑,不需要额外配置强制润滑泵,降低配套设备的维护成本。结构设计阶段还做了动平衡校验的预留,所有回转件的轮毂位置都预留了去重平衡面,高速运转时可以通过钻孔去重把振动值控制在允许范围,避免轴系长期振动导致轴承过早失效。
