高扭矩五自由度多关节机械臂结构设计

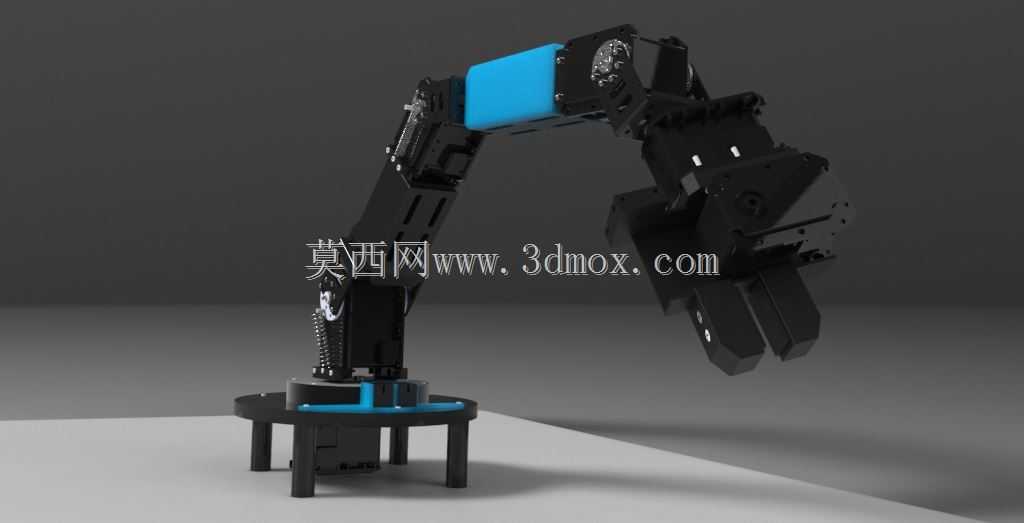

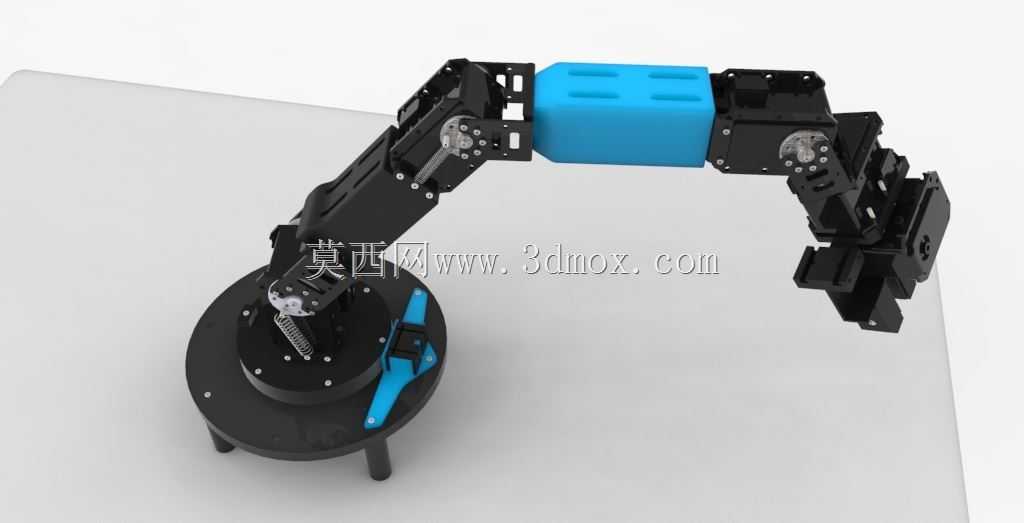

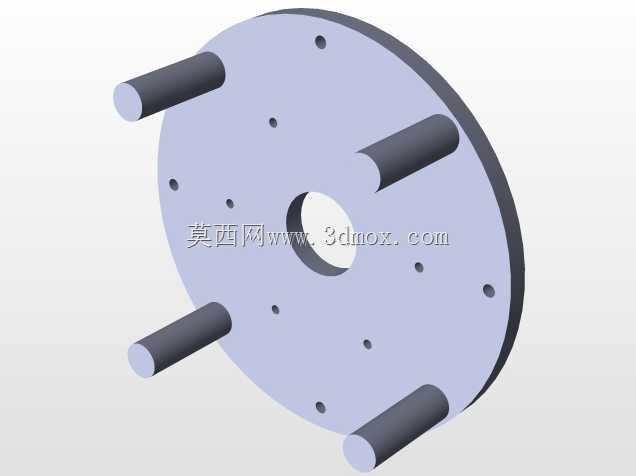

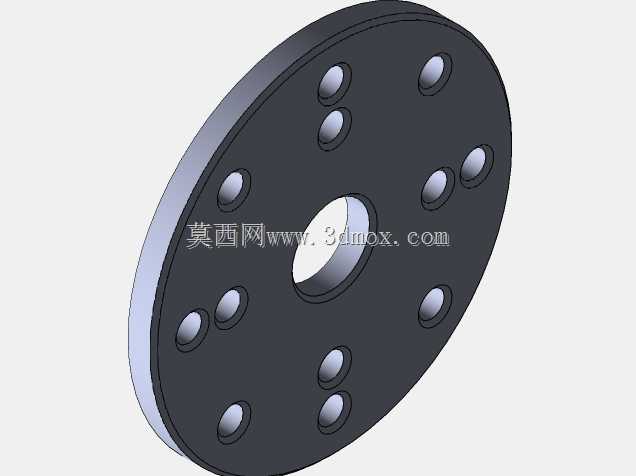

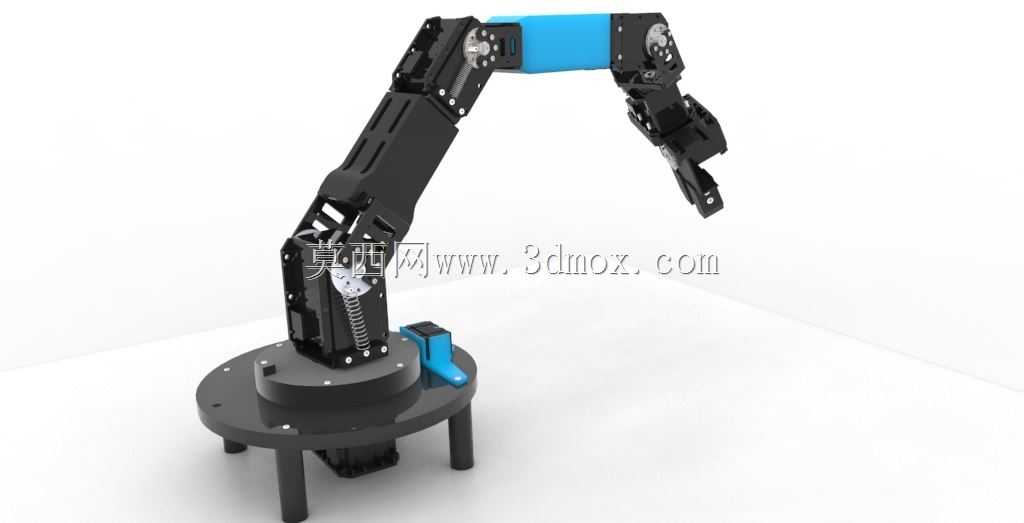

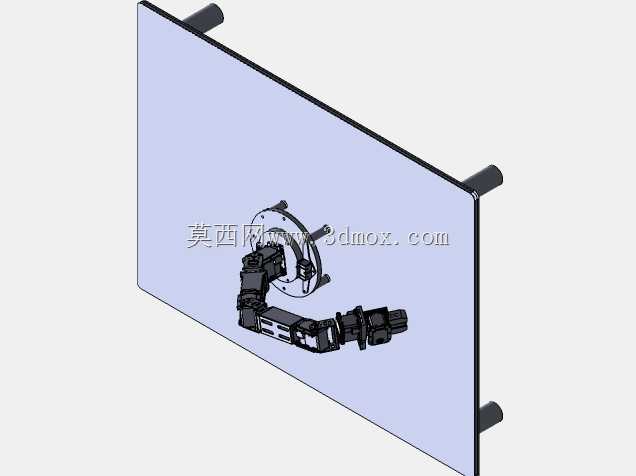

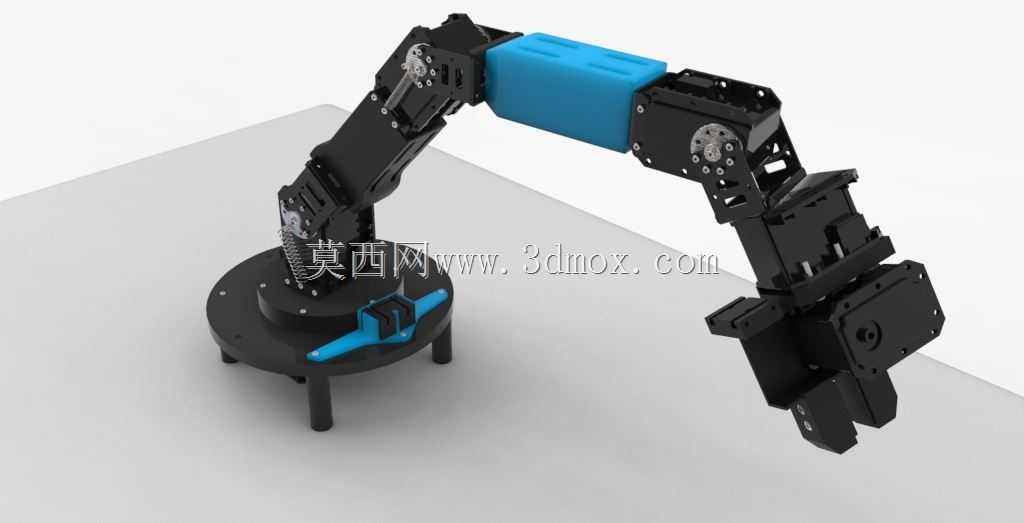

这款多关节机械臂面向轻型自动化作业场景设计，可适配3C电子产线上下料、教学实训平台演示、小型工件分拣搬运、实验室精密操作等多种使用场景，能够在有限的工位空间内完成多维度的位姿调整，替代人工完成重复性、定位精度要求较高的往复作业，降低人工操作的疲劳度与操作误差。从实际用途来看，该机械臂可搭载不同形式的末端执行器，除了标配的夹爪结构外，也可根据作业需求更换吸盘、焊笔、涂胶头等功能部件，完成小负载范围内的抓取、移载、定点作业等任务，适配教学演示、创客开发、轻型产线改造等不同领域的使用需求，无需复杂的改造即可快速接入现有作业场景。在功能特性层面，该机械臂采用五自由度关节配置，从底部回转基座到末端夹爪依次设置腰转关节、肩摆动关节、肘摆动关节、腕摆动关节与腕回转关节，能够覆盖底座周边半球形的作业范围，关节处采用高扭矩传动结构设计，可保证臂体在伸展状态下仍具备稳定的负载能力，不会出现臂体下垂、定位偏移的问题；关节处的连接结构采用模块化设计，每个关节的传动组件、限位结构都做了集成化处理，既方便装配调试，也便于后期的维护与部件更换。从设计思路来看，这款机械臂在开发阶段优先平衡了作业范围、结构强度与整体体积的关系，底座采用三脚支撑的圆盘结构，既保证了臂体全角度回转时的支撑稳定性，也尽可能缩小了安装所需的占地面积；臂段部分采用镂空框架式的结构设计，在保证臂体结构刚性、降低运行抖动的前提下，尽可能减轻臂体自身重量，降低关节驱动的负载压力，提升臂体运行的响应速度与动作流畅度；臂体上的蓝色护罩区域用于内置驱动线路与控制组件，避免线缆外露造成的运行干涉与线路磨损问题，提升设备运行的可靠性。在外形尺寸与安装边界方面，该机械臂底座安装直径控制在小型工位可容纳的范围内，三脚支撑结构可直接通过螺栓固定在工作台面或者专用支架上，无需额外制作大型安装基座；臂体完全收拢时整体高度较低，不会占用过多的垂直空间，完全伸展时作业半径可覆盖常规轻型工位的操作范围，安装时只需预留出臂体回转所需的周边空间，避开周边的设备与结构干涉即可完成部署，适配多数现有工作台的安装条件，不需要对原有工位做大规模改造。
