锥差式后轮驱动车辆差速传动总成

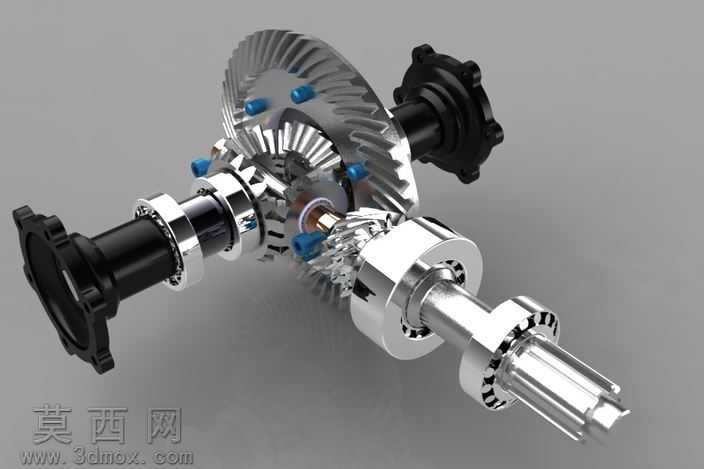

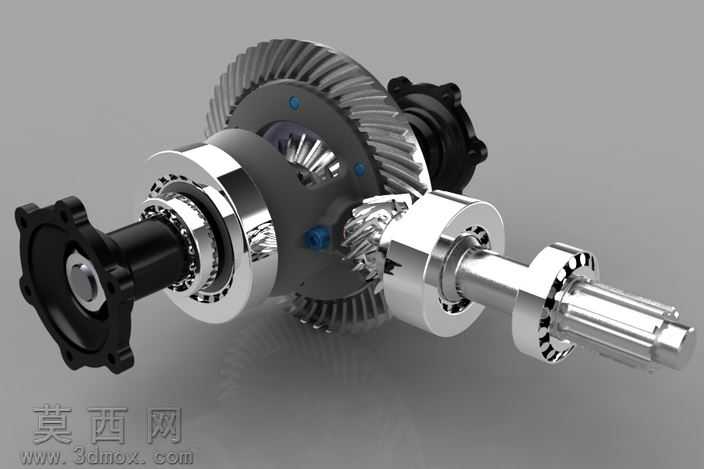

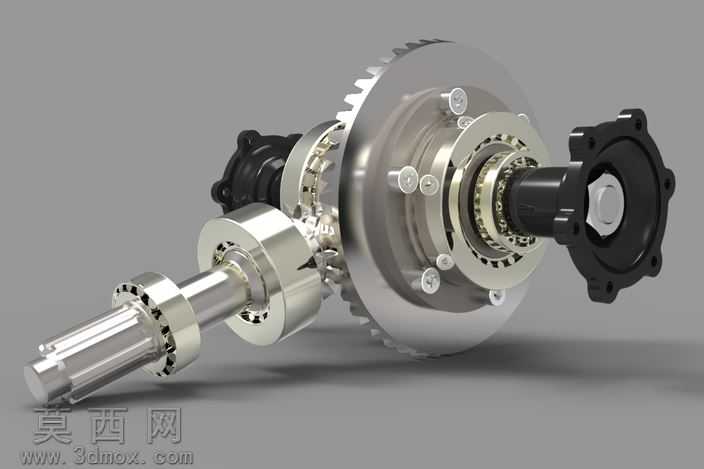

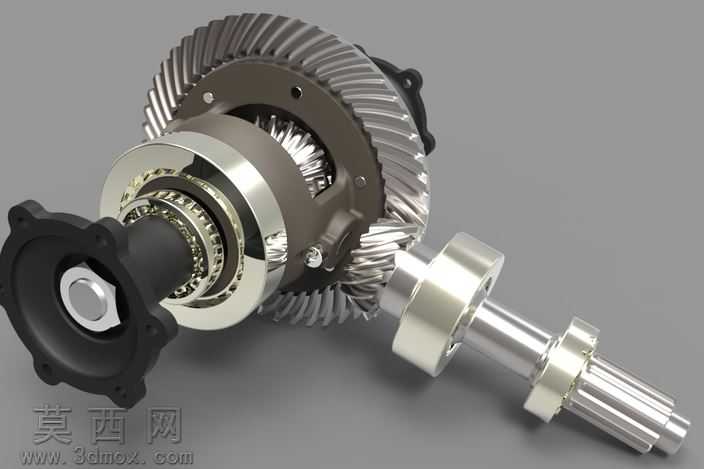

本作品为锥差结构后轮驱动车辆的传动差速总成三维建模成果，建模过程严格参照实车驱动桥的装配逻辑与尺寸比例完成。建模阶段首先完成各核心零件的独立参数化构建：针对主减速从动锥齿轮，精准绘制渐开线齿形轮廓，通过螺旋扫掠生成符合啮合参数的螺旋锥齿结构，保证齿面啮合间隙符合传动设计要求；差速器壳体部分通过旋转凸台生成主体基体，预留行星齿轮轴安装孔、半轴齿轮配合腔以及轴承安装定位止口，同时在壳体表面设计加强筋结构兼顾强度与轻量化需求；行星锥齿轮与半轴齿轮采用配对参数建模，保证四个行星齿轮与两侧半轴齿轮的啮合点均匀分布，实现差速过程中的扭矩平稳分配；输入轴部分集成花键连接段、轴承配合轴颈以及主动锥齿轮安装位，花键齿形采用标准矩形花键参数绘制，保证扭矩传递的可靠性；两侧输出法兰采用带连接凸缘的结构，法兰盘上均匀分布螺栓安装孔，适配车轮轮边的连接需求；各支撑轴承按照标准深沟球轴承与圆锥滚子轴承的尺寸构建内外圈、滚动体与保持架结构，还原轴承的装配定位关系。材质与渲染阶段，针对不同零件匹配对应材质属性：齿轮啮合面赋予高硬度合金钢材质，添加细微的磨削纹理体现机加工质感，金属表面设置合理的粗糙度与反光度，还原热处理后齿面的金属光泽；差速器壳体采用铸钢材质，表面添加细微的铸造颗粒质感，区分于机加工面的光亮效果；输入输出轴类零件采用调质合金钢材质，轴颈磨削面设置高反光属性，非配合面保留轻微的氧化层质感；连接法兰部分添加发黑处理的深色金属质感，螺栓紧固件赋予镀锌钝化的金属色泽；轴承滚动体设置高抛光轴承钢材质，保持架采用冲压钢板材质。装配阶段严格按照实际装配顺序添加配合约束：主动锥齿轮与输入轴同轴固定，与从动锥齿轮添加齿轮啮合约束保证传动比准确；差速器壳体内的行星齿轮轴与壳体孔添加同轴配合，行星齿轮空套在行星齿轮轴上，与两侧半轴齿轮保持正确啮合间隙；半轴齿轮与输出法兰添加同轴固定约束，与差速器壳体之间添加滑动配合约束，允许差速转动；各轴承内圈与对应轴颈过盈配合，外圈与桥壳安装位过渡配合，还原真实的支撑定位关系。设计过程中重点还原了锥齿轮差速器的核心工作结构，既可以直观展示主减速增扭的传动路径，也能清晰呈现车辆转弯时两侧车轮差速转动的机械原理，所有零件的干涉检查均已完成，可直接用于装配演示、结构教学以及后续的工程分析参考。
