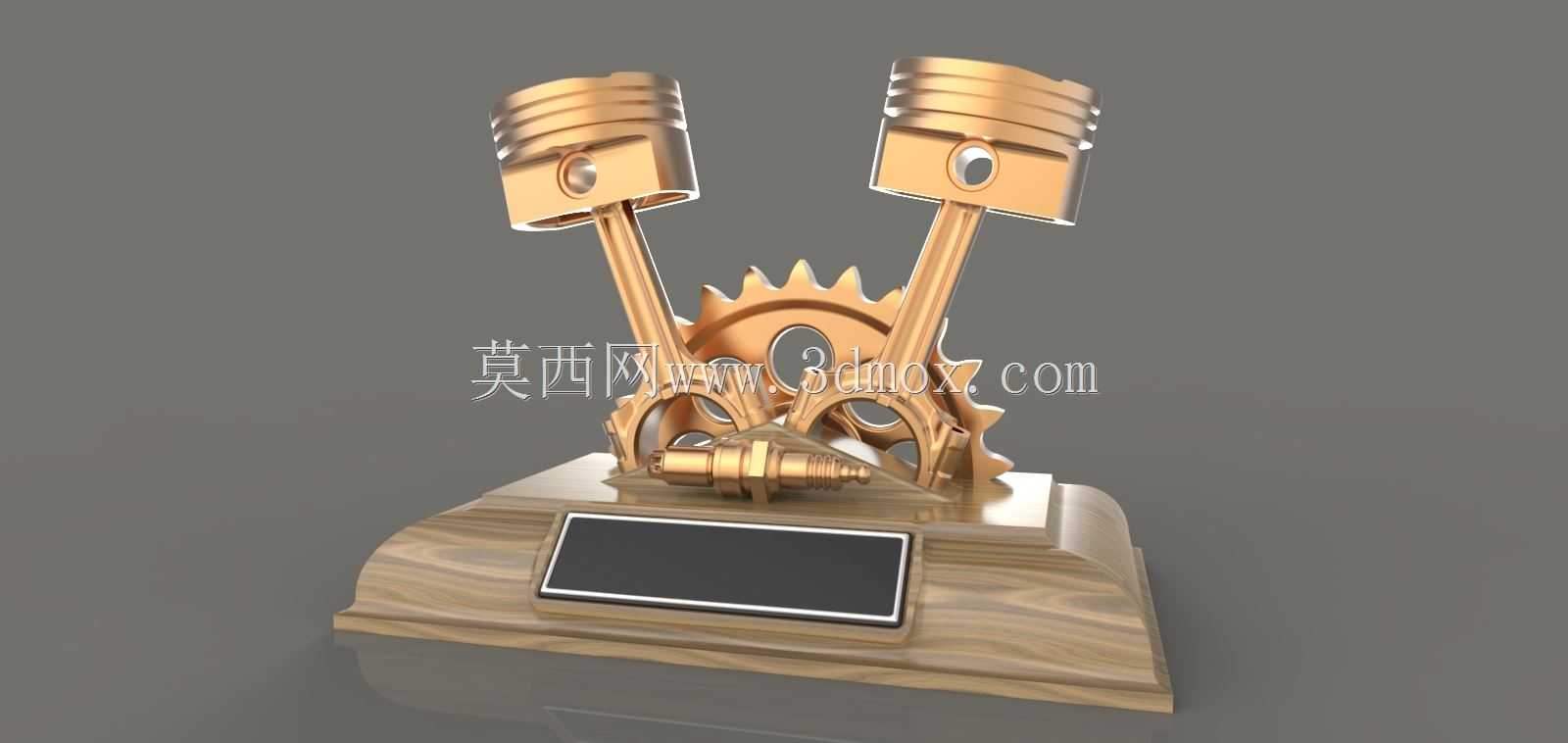

汽车发动机活塞齿轮组合纪念奖杯

　　这款以汽车发动机核心零部件为设计原型的纪念摆件，最初的设计需求来自汽车改装赛事的活动纪念场景，主要用于汽车行业技能竞赛颁奖、改装厂周年纪念、车友俱乐部活动纪念等场景，区别于常规的水晶、树脂奖杯，它以从业者日常接触的核心零件为设计元素，能让获奖者产生更强的职业认同感。

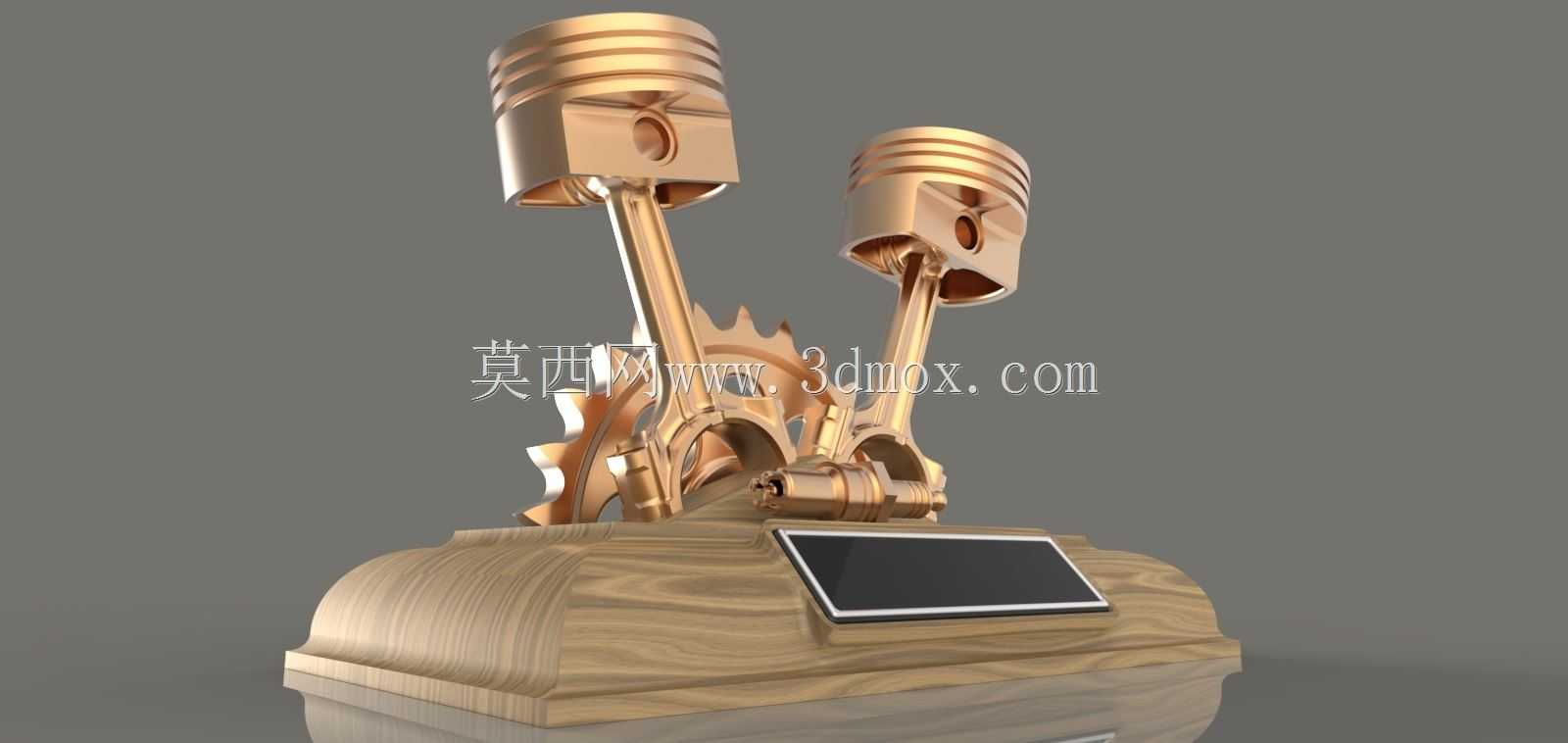

　　设计过程中没有采用夸张的艺术化变形，而是严格参考了量产汽油发动机活塞的真实比例，两个活塞的裙部型线、活塞环槽的宽度与间距、活塞销孔的位置都完全按照真实1.6L自然吸气发动机活塞的尺寸等比例缩放，保证机械从业者一眼就能识别出零件的真实属性，不会出现结构常识错误。活塞下方连接的连杆也保留了真实连杆的大小头结构、杆身工字截面特征，没有做简化处理，哪怕是连杆小头的油孔位置都做了细节还原，保证结构的写实性。

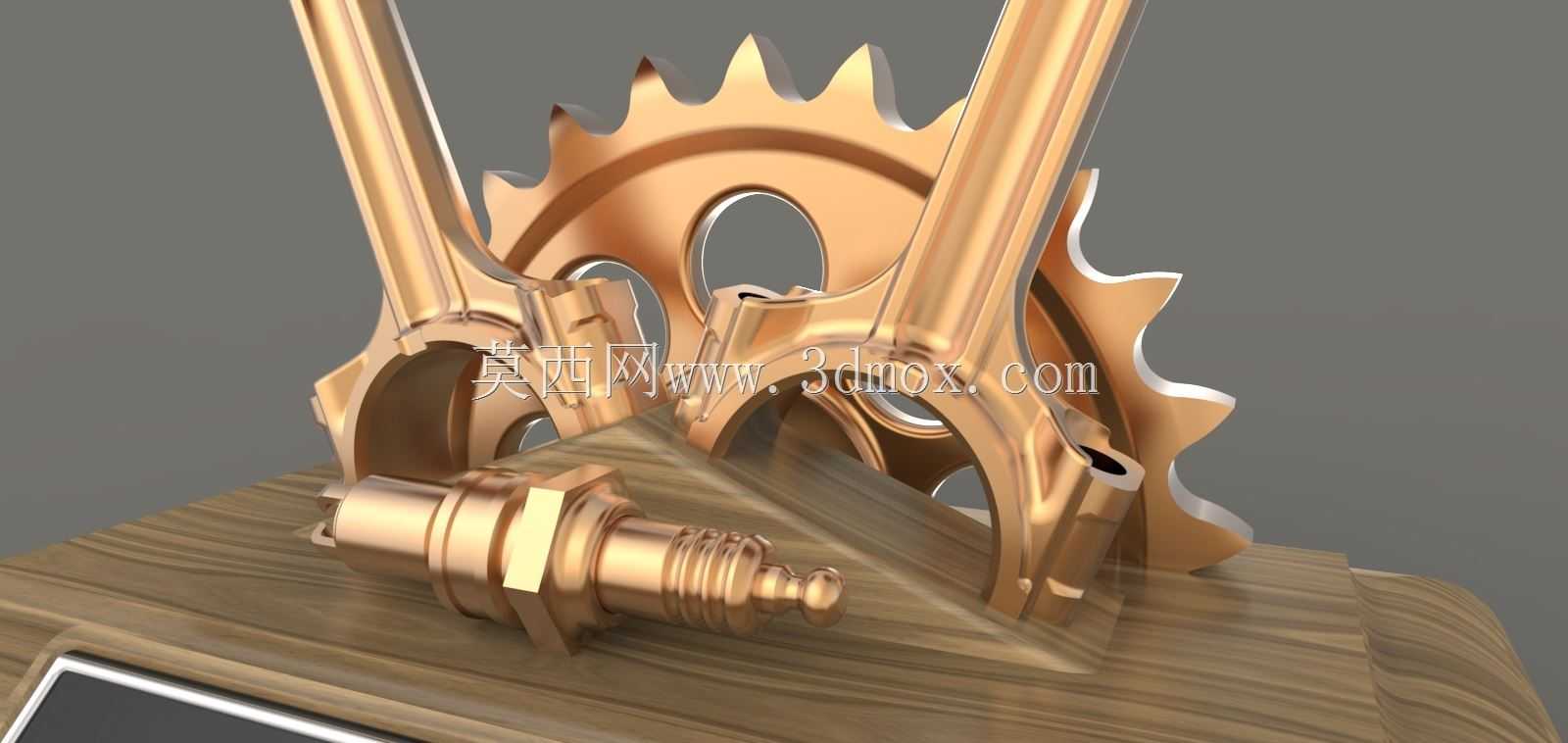

　　两个连杆的下端固定在组合齿轮结构上，中间的主齿轮参考了发动机正时齿轮的齿形参数，齿顶高、齿根圆角都按照标准渐开线圆柱齿轮的参数缩放，周边搭配的小齿轮、火花塞造型元素，全部围绕发动机动力系统的核心部件展开，火花塞的电极间隙、六角螺母部位的棱角都做了精细化处理，没有模糊的圆角过渡。整个金属部分采用青铜质感的表面处理，模拟旧化金属的哑光质感，避免亮面镀铬的廉价感，符合工业纪念物的厚重气质。

　　底部的基座采用仿实木纹理设计，预留了嵌入式的金属铭牌安装位，铭牌区域做了下沉1.2mm的凹槽设计，边缘做了0.5mm的倒角处理，方便后期粘贴或者激光雕刻获奖信息、纪念文字，基座的底部做了四个隐形的防滑垫安装位，直径8mm，深度1mm，摆放时不会刮伤桌面，也能避免滑动。

　　从安装边界来看，整个摆件的总高度控制在280mm左右，基座的长宽尺寸为180mm*120mm，适合放置在办公桌、展示柜的常规层板上，不会占用过多空间，整体重心落在基座的几何中心位置，经过配重计算，哪怕受到轻微的碰撞也不会倾倒。金属部件之间的连接采用隐藏式的螺柱固定，活塞与连杆、连杆与底部齿轮组的连接位置都没有外露的紧固件，保证外观的整体性，拆解后也可以单独作为零件教学模型使用，给汽修专业的学员讲解活塞连杆组、正时机构的结构关系，比平面图纸的展示效果更直观。

　　在结构设计阶段，特意规避了尖锐的棱角，所有外露的边都做了R0.3mm的圆角处理，拿取的时候不会划伤手部，金属部件的壁厚控制在2.5mm以上，不管是采用3D打印后做金属喷涂，还是直接采用失蜡铸造工艺生产，都能保证足够的结构强度，不会出现运输过程中断裂的问题。齿轮组的啮合位置做了0.1mm的间隙预留，不会出现装配干涉，哪怕是小批量生产的时候，也能降低装配调试的难度，不需要额外修配就能顺利组装。

　　不同于普通的装饰摆件，这款作品的所有结构元素都来自真实的发动机零部件，没有凭空设计的装饰结构，每一个造型都有对应的工程原型，对于机械从业者来说，它不是一个简单的工艺品，更是自身职业经历的具象化载体，摆在工作台上既能起到装饰作用，也能随时直观回顾发动机核心部件的结构关系，甚至可以作为结构设计教学的具象化案例，讲解零件比例还原、装配关系处理、工业产品文创化改造的设计思路。
