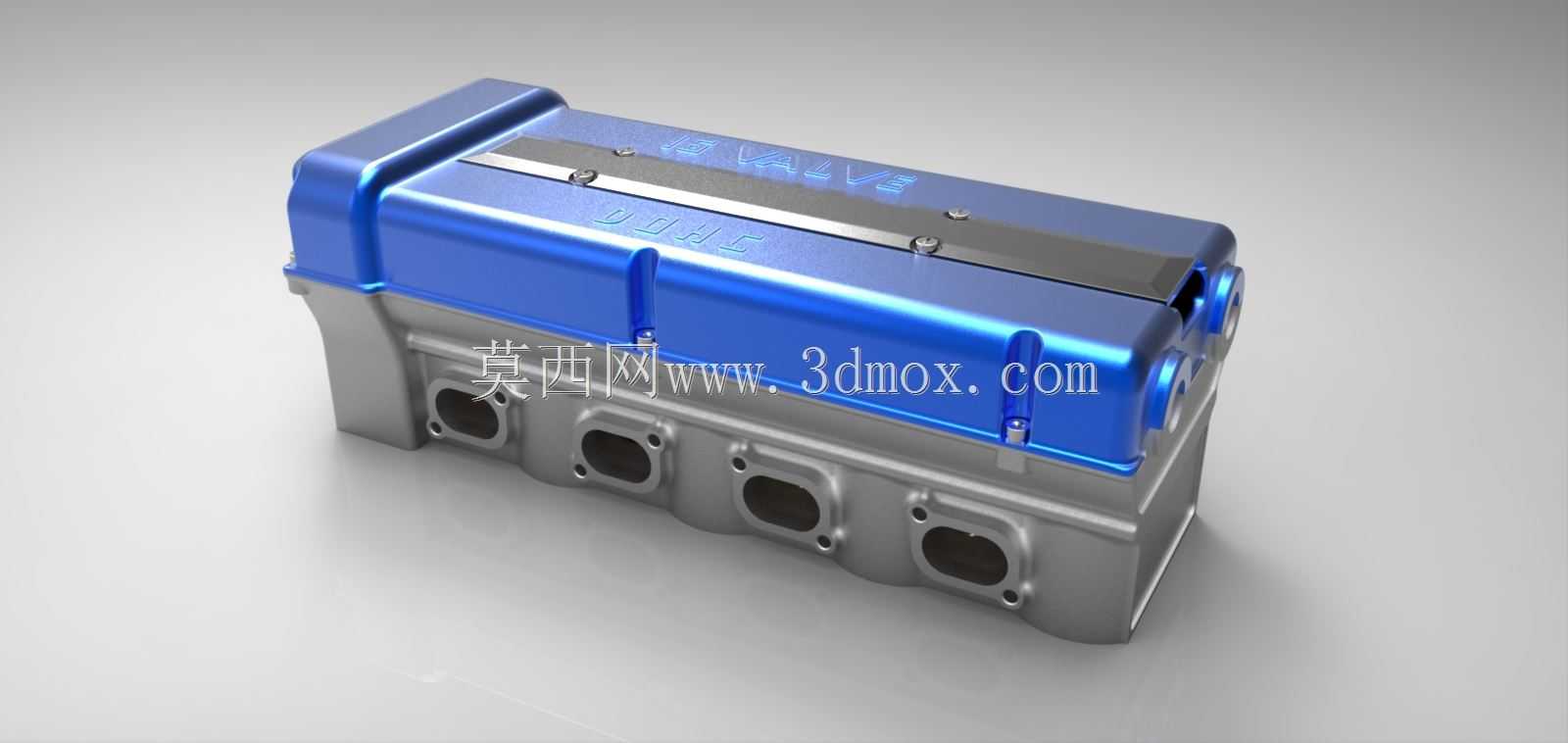

16气门双顶置凸轮轴发动机缸盖结构

　　这套缸盖结构适配小排量自然吸气内燃机，缸径设定为74毫米，活塞行程70毫米，整机排量1.2升，主要面向家用代步乘用车的动力单元配套场景，也可作为小型通用动力、改装教学样机的核心结构参考。在整车动力系统中，缸盖是封闭气缸上部、构成燃烧室的核心承载部件，同时要集成配气机构、进排气道、冷却水道、润滑油道以及火花塞安装位，其结构精度直接决定发动机的压缩比、配气正时精度、密封性能与热交换效率，是内燃机中设计复杂度最高的核心部件之一。

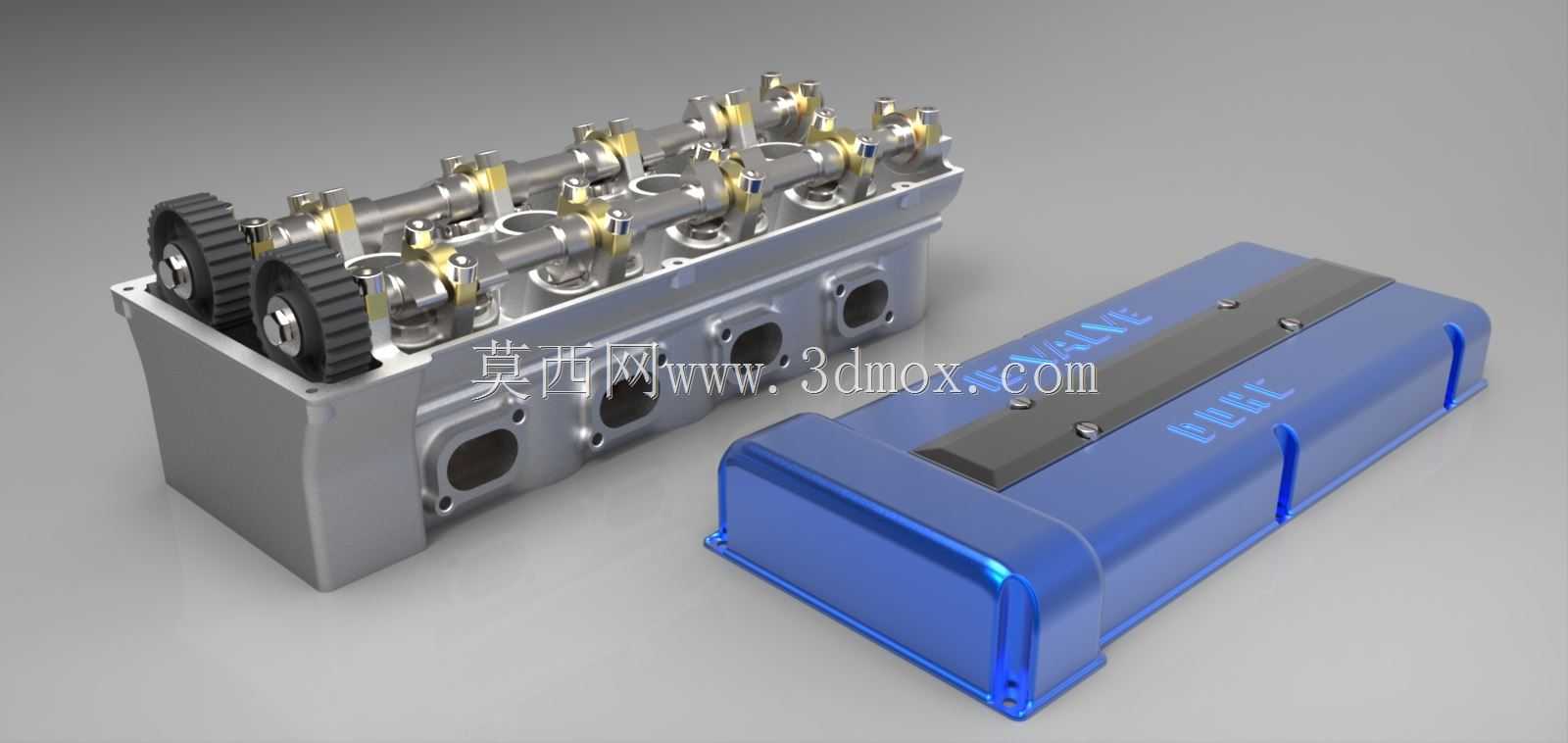

　　从结构设计逻辑来看，这套缸盖采用双顶置凸轮轴布局，两根凸轮轴分别布置在缸盖顶部的进排气侧，直接通过凸轮型面驱动气门启闭，省去了传统单顶置凸轮轴结构中的摇臂传动组件，一方面降低了配气机构的往复运动惯量，可适配更高的发动机转速区间，另一方面减少了传动环节的间隙累积，让气门正时控制精度更高，能有效提升进排气效率，优化动力输出的平顺性。16气门的配置对应四缸机每缸四气门的布局，即每缸设置两个进气门、两个排气门，相比传统每缸两气门的结构，大幅增加了进排气的流通截面积，在高转速工况下能让更多新鲜混合气进入气缸，同时更快排出燃烧后的废气，显著提升充气效率，兼顾低转速扭矩输出与高转速功率储备。

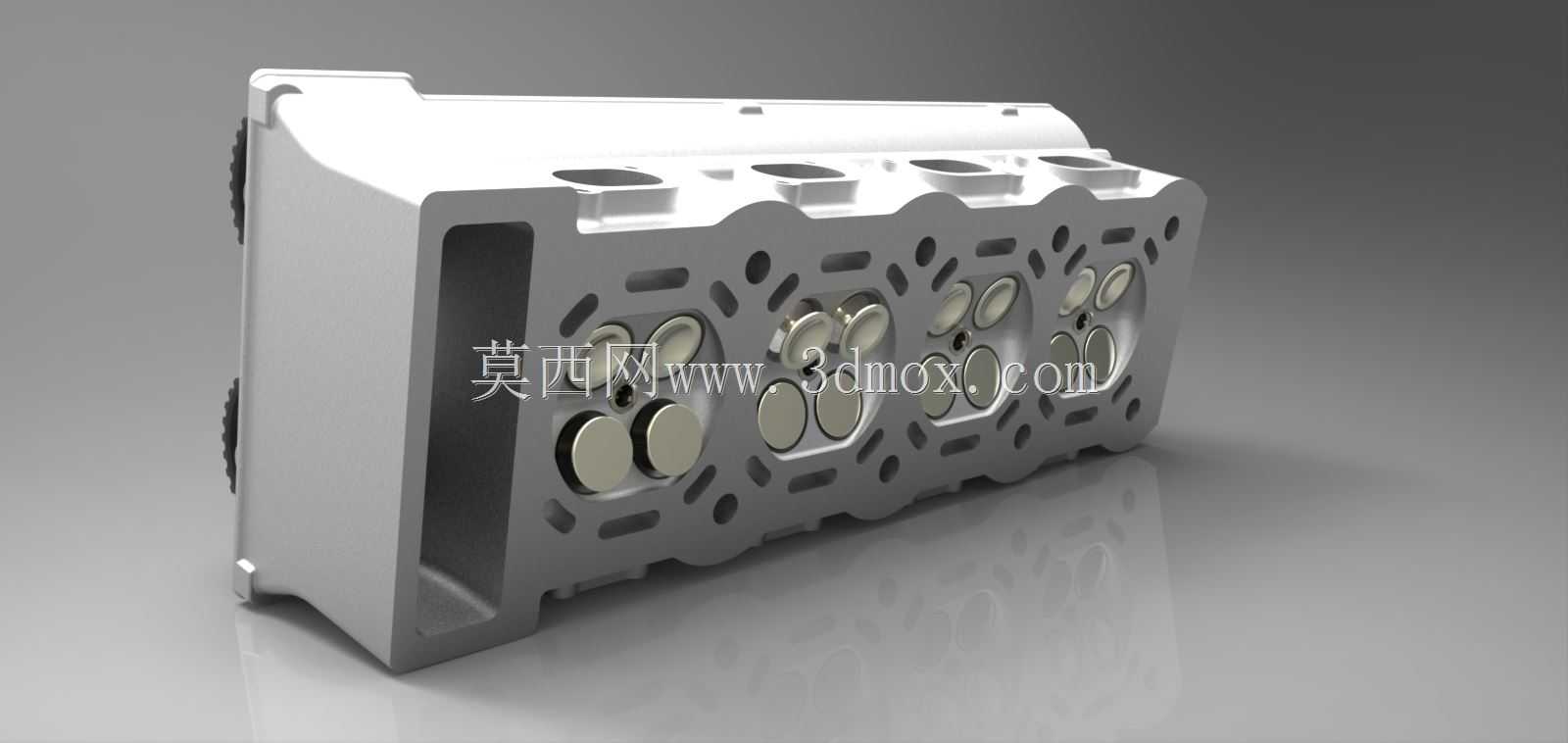

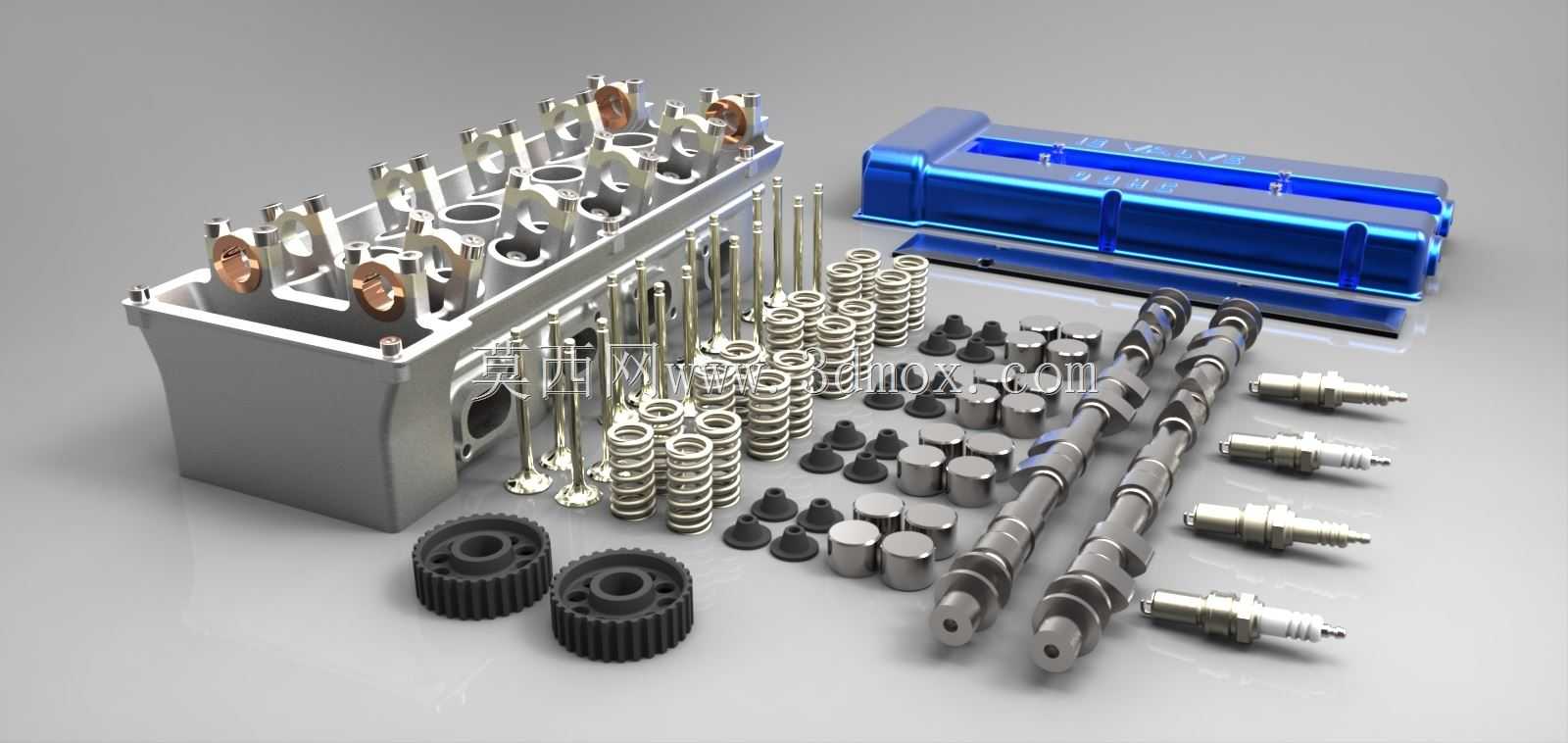

　　拆解后的结构可以清晰看到整套配气系统的组成部件：进排气门采用耐热合金钢材质，头部锥面与缸盖气门座圈配合实现燃烧室密封，杆部与气门导管配合保证往复运动的同轴度；气门弹簧采用不等节距圆柱螺旋弹簧，可在高速工况下避免弹簧共振导致的气门关闭不严问题，保证气门始终跟随凸轮型面完成启闭动作；凸轮轴通过前端的正时齿轮与曲轴传动连接，齿轮的啮合精度直接决定配气相位的准确性，安装时需要严格对齐正时标记，避免出现气门与活塞运动干涉的严重故障；火花塞安装孔布置在燃烧室中央位置，这种中央点火的设计能让火焰传播距离更短，燃烧速度更快，有效降低爆震倾向，提升燃烧效率。

　　在安装边界与尺寸匹配上，缸盖的下平面通过气缸垫与缸体上平面连接，螺栓孔的位置、孔径与深度严格对应缸体的螺纹孔位，安装时需要按照规定的扭矩与顺序分次拧紧缸盖螺栓，避免缸盖平面受力不均导致的密封失效、冷却液或机油渗漏问题。缸盖内部的冷却水道采用纵向贯通设计，冷却液从缸体上水孔进入缸盖水道后，优先流经燃烧室周围、气门座圈、火花塞安装座这些热负荷最高的区域，再通过节温器腔进入散热器完成热循环，避免局部过热导致的缸盖变形、气门座圈脱落等故障。润滑油道则从缸体主油道接入，为凸轮轴轴颈、气门杆部等运动部件提供压力润滑，减少摩擦磨损，同时带走部分摩擦产生的热量。

　　在实际工程应用中，这类缸盖的建模需要重点关注几个核心公差配合：气门导管与缸盖安装孔的过盈配合量、气门座圈的压装过盈量、凸轮轴轴颈与凸轮轴盖的配合间隙、气门弹簧的安装预紧力，这些参数直接决定了机构运行的可靠性与使用寿命。建模过程中需要严格还原各部件的运动干涉边界，比如凸轮旋转时与气门弹簧上座的最小间隙、气门最大升程时与活塞顶部的避让间隙，这些边界尺寸如果出现偏差，会直接导致发动机运行时出现部件撞击、密封失效等致命故障。对于结构设计从业者来说，这套完整的拆解模型可以清晰展示双顶置凸轮轴缸盖的内部油路、水路走向，以及配气机构各部件的装配关系，能帮助设计者快速理解小排量高速汽油机缸盖的设计逻辑，在进行同类产品开发、逆向建模或者教学演示时，可直接作为结构参考，减少前期方案论证的时间成本，避免出现结构布局上的原则性错误。
