卧式液压起重千斤顶结构设计

项目分类:千斤顶 发布时间:2021-11-12 ID:393226
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计
  • 卧式液压起重千斤顶结构设计

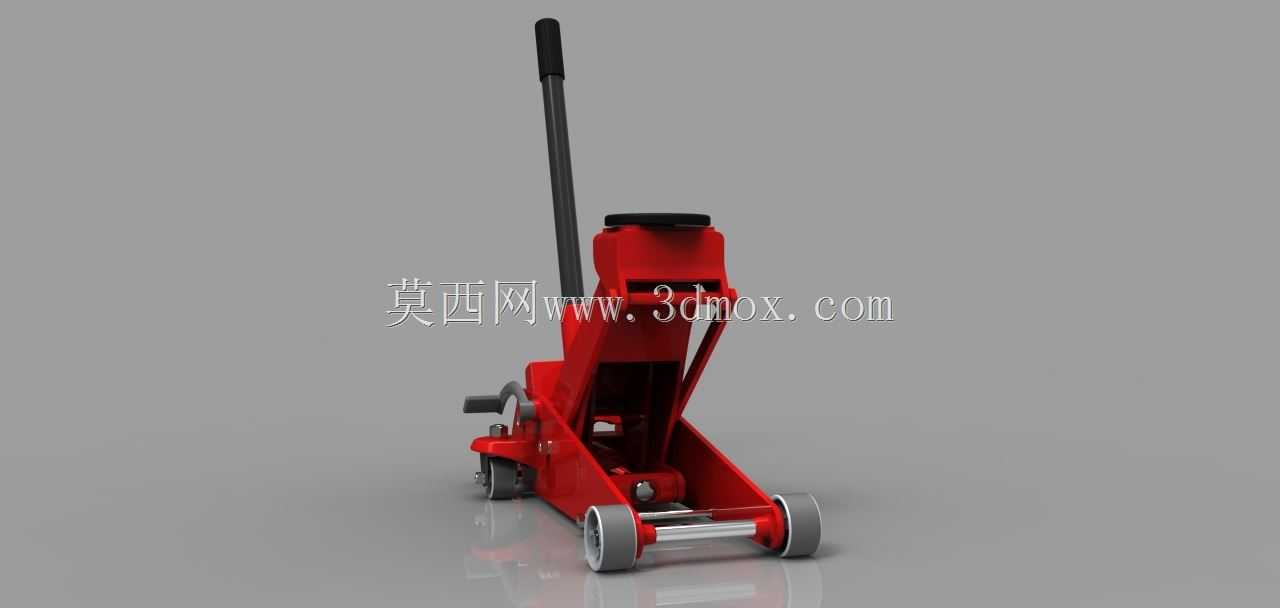

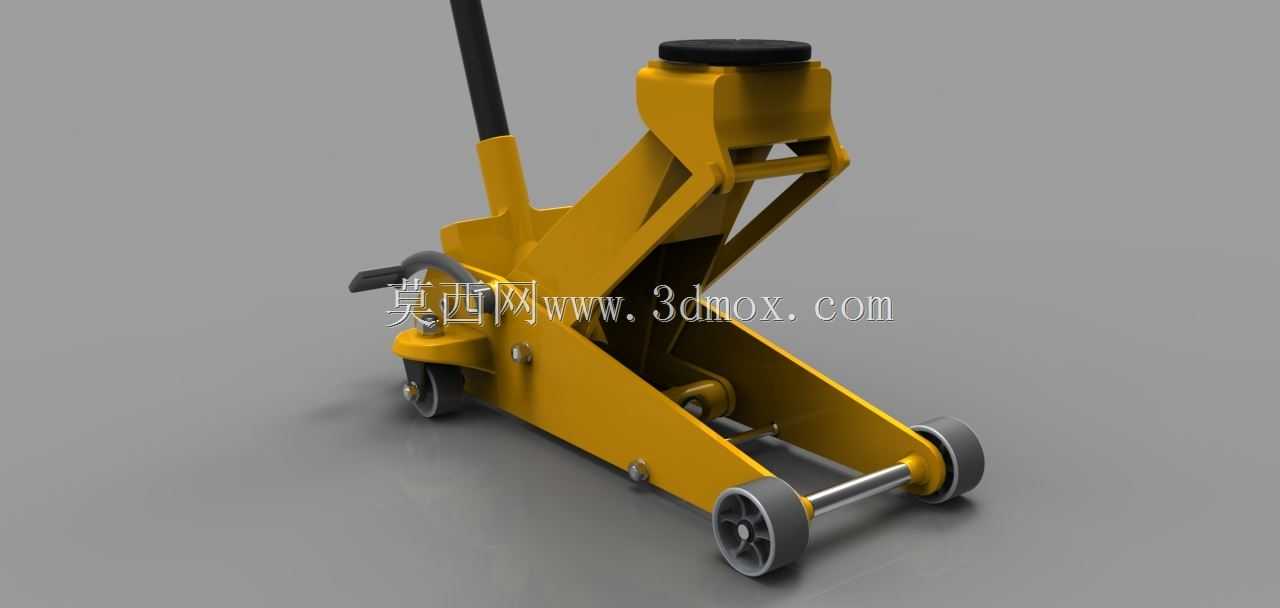

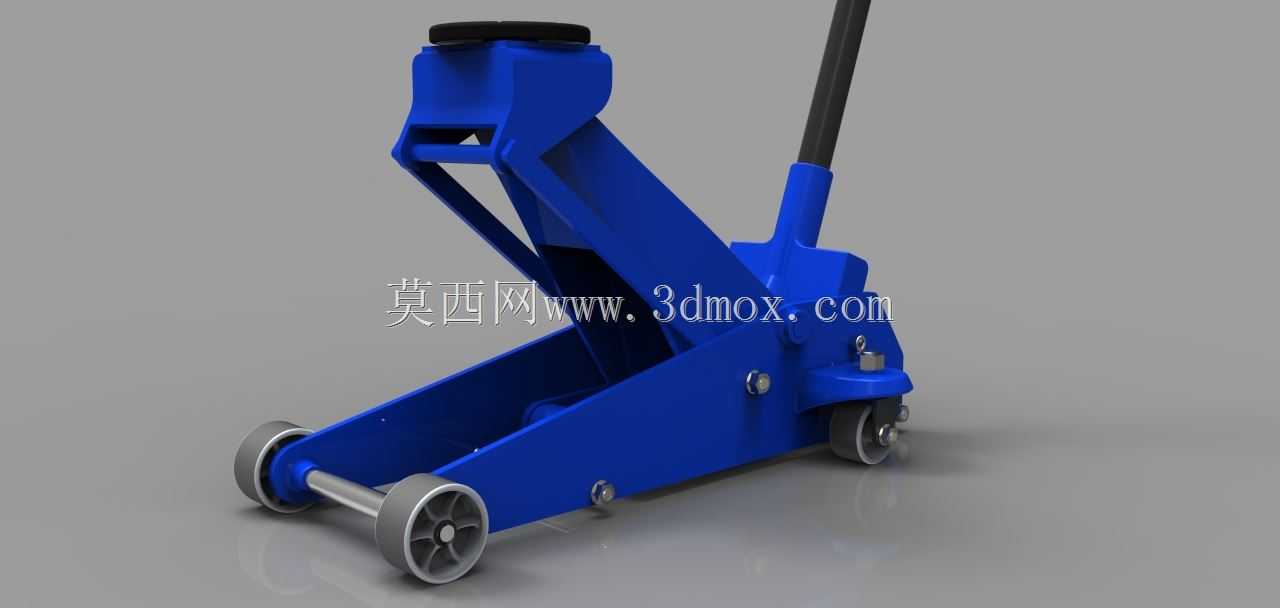

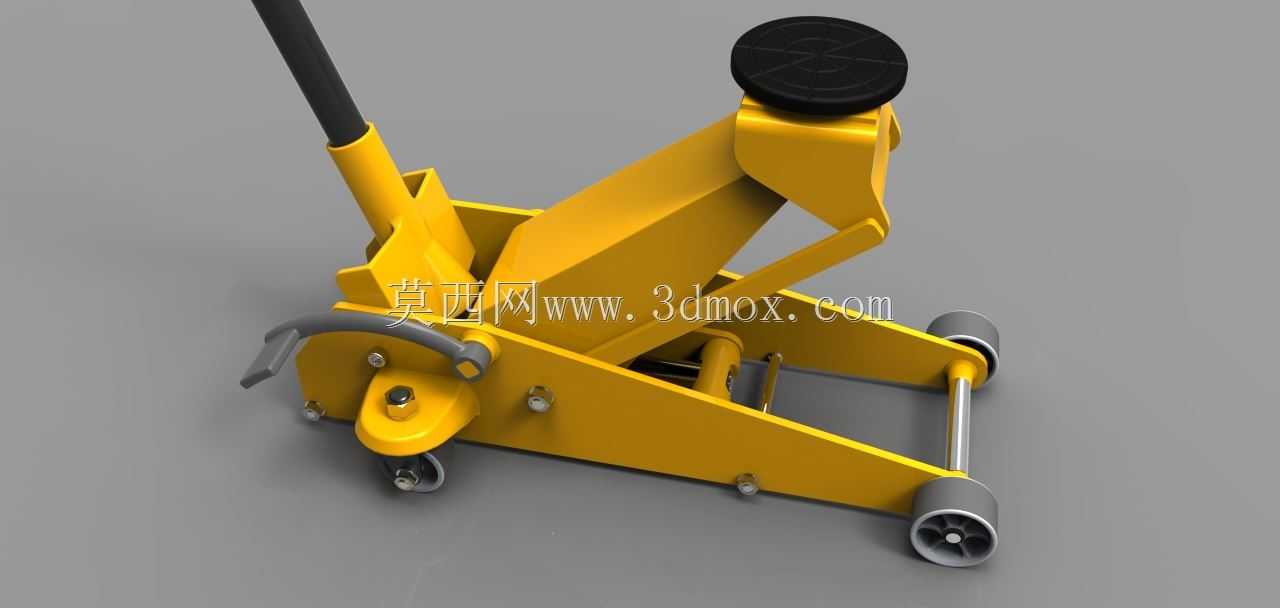

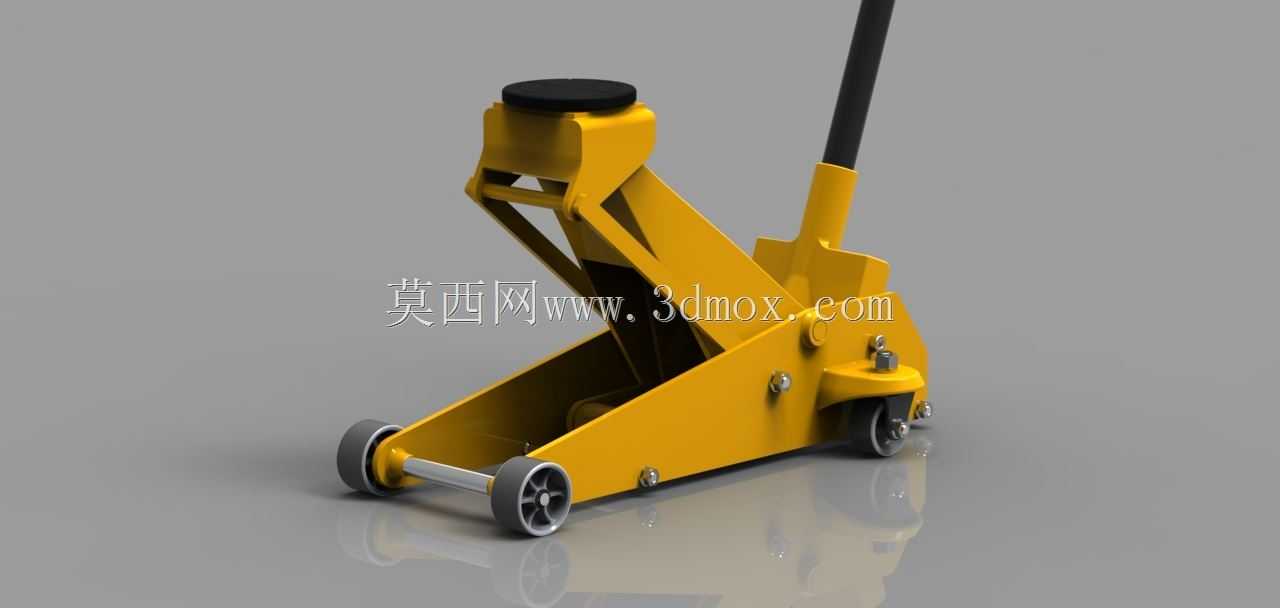

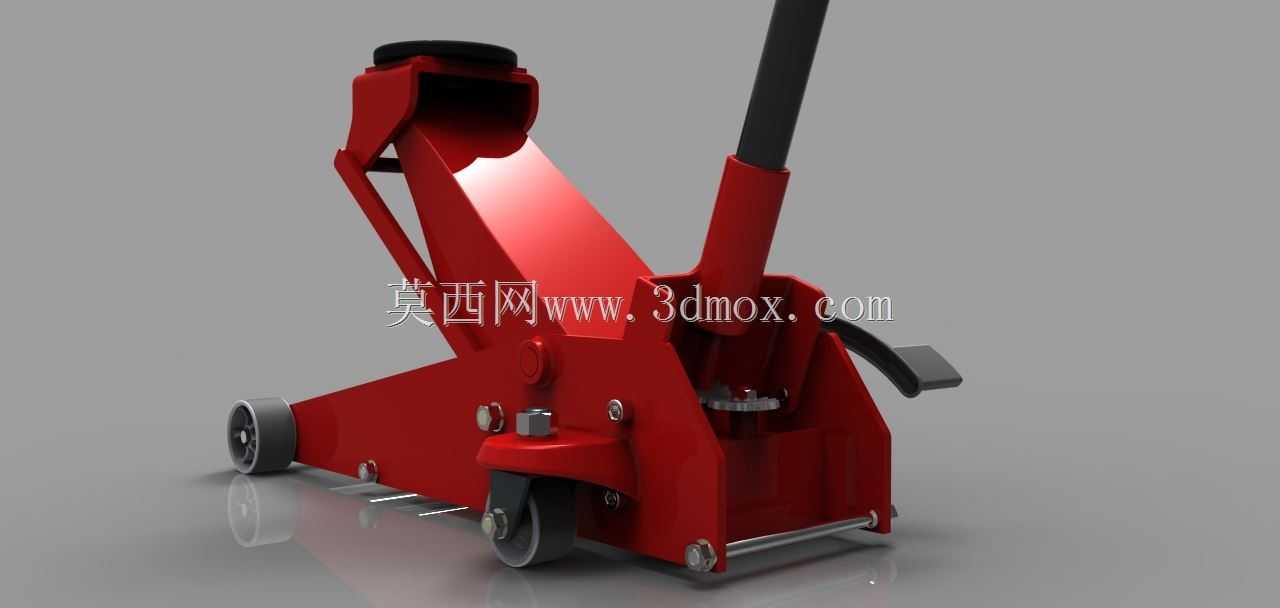

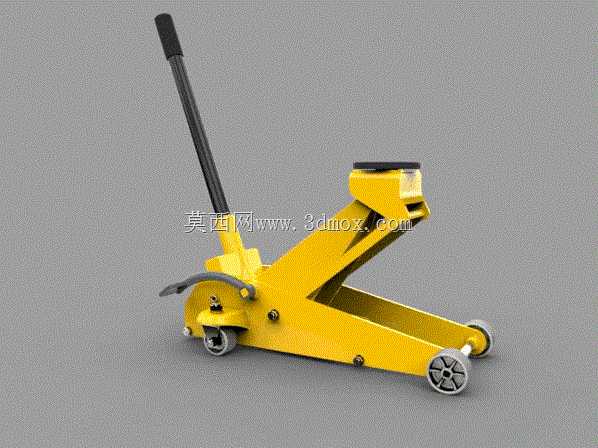

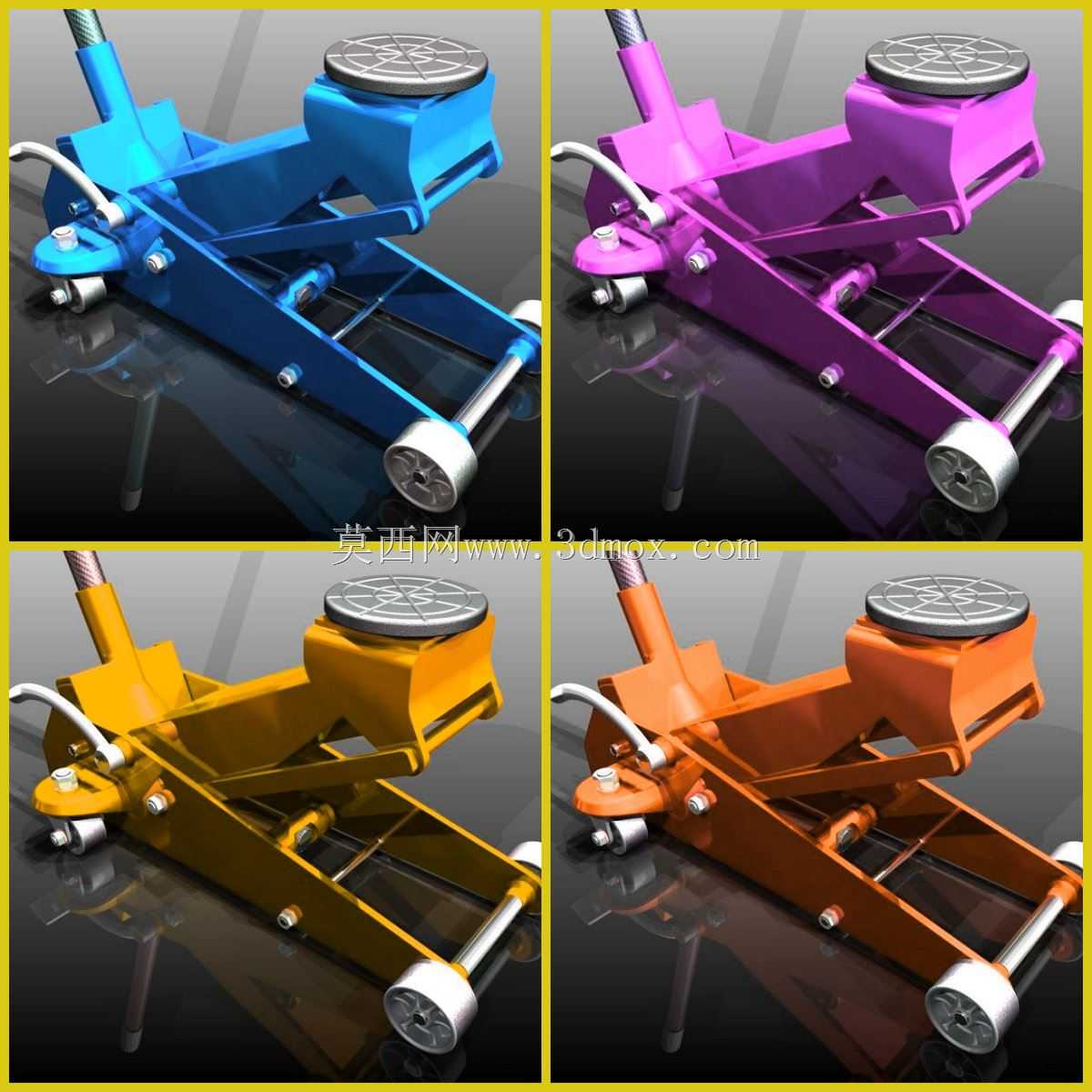

  在商用车维保、小型设备安装移位、轻型构件顶升对位的作业场景里,卧式液压千斤顶是一线作业人员接触频率极高的手动液压起重器具,和立式螺纹千斤顶、剪式机械千斤顶相比,它的最低作业高度更低,顶升行程覆盖范围更适配乘用车、轻型商用车的底盘离地间隙,作业时的稳定性也更适合地面硬质铺装的固定工位使用。

  从结构设计逻辑来看,这款卧式千斤顶采用了剪式摇臂搭配单作用液压油缸的动力传递路径,手动压杆作为动力输入部件,通过小直径柱塞泵向主油缸内泵送液压油,利用帕斯卡原理实现力的放大,推动主油缸柱塞伸出,带动铰接的摇臂结构绕底部固定销轴转动,最终将顶部的支撑鞍座垂直抬升,实现重物的顶升作业。摇臂的铰接点位置经过力臂匹配设计,在整个顶升行程内,液压油缸的推力输出与摇臂的负载力矩变化形成匹配,避免出现行程起始段压杆操作力过大、行程末端顶升力不足的问题,保证全行程内操作力处于成年操作人员可轻松施加的合理区间。

  底部的支撑结构采用了一体式冲压成型的底盘框架,前端设置两个定向脚轮,后端摇臂末端设置两个辅助支撑轮,非顶升状态下可以通过压杆下压带动尾部支撑轮着地,轻松推移设备转换作业位置,顶升状态下底盘框架完全贴合地面,四个接触点形成稳定的支撑面,避免顶升过程中出现侧倾、滑移的风险。顶部的支撑鞍座采用了带防滑齿槽的圆盘结构,直径适配车辆底盘的指定顶升支撑点,接触时可以嵌入支撑点的加强筋位置,防止顶升过程中支撑点滑脱,鞍座与摇臂顶端采用球面铰接结构,允许顶升过程中鞍座随重物接触面角度小幅自适应偏转,保证接触面始终完全贴合,避免局部应力集中损伤被顶升设备的底盘结构。

  从安装边界与尺寸适配角度来说,这类卧式千斤顶的最低收缩高度通常控制在130mm到150mm区间,可以伸入大部分家用轿车、城市SUV的底盘下方,不需要额外垫高地面或者挖设作业坑,最高顶升高度通常在330mm到380mm区间,足够将车辆轮胎抬升至完全离开地面,满足换胎、底盘检修、制动系统维保的作业高度需求。液压系统内置了溢流阀结构,当负载超过额定顶升重量时,溢流阀会自动开启泄压,避免超负载使用导致油缸密封损坏、结构件变形甚至爆缸的风险,回油阀采用了螺纹微调结构,缓慢旋开回油阀时可以控制液压油的回流速度,实现重物的平稳缓慢下降,避免下降速度过快导致重物冲击、作业人员受伤的问题。

  在实际结构建模过程中,需要重点关注各个铰接销轴的配合间隙,摇臂与底盘、油缸与摇臂、油缸与底盘的铰接位置都采用了销轴加耐磨衬套的结构,建模时需要预留合理的转动间隙,同时保证同轴度公差,避免装配后出现转动卡滞、受力偏磨的问题。液压油路的内部流道需要做圆滑过渡处理,避免直角拐点造成液压油流动阻力过大,导致压杆操作力上升、顶升速度变慢的问题。外部的喷塑层厚度需要在建模时预留装配公差,避免喷漆后铰接位置出现装配干涉。压杆的长度设计兼顾了操作力与操作空间,过长的压杆虽然可以降低操作力,但在狭小的汽修工位内容易碰到周边设备或者车身,过短则会导致单次压杆的泵油量不足,顶升效率下降,设计时需要平衡两者的关系,将压杆操作角度控制在人体工程学适配的30度到60度区间内,减少操作人员的弯腰幅度,降低长时间作业的疲劳感。

  这类千斤顶的结构设计不需要复杂的电控系统,完全依靠手动液压驱动,不需要外接电源或者气源,适合无动力供应的户外应急作业场景,整体结构没有易损的精密电子部件,日常维护只需要定期检查液压油液位、更换磨损的密封件、在铰接销轴位置加注润滑脂即可,维护成本极低,在各类汽修门店、设备安装班组、私家车主的随车工具配置中都有极高的普及度。建模过程中对各个焊接位置的焊缝做了简化处理,但保留了结构件的折弯圆角、安装孔位、加强筋结构,完全还原实物的装配关系与结构特征,可以用于液压工具的结构教学、维保作业的模拟演示、汽修工位的工具布局规划等场景。
