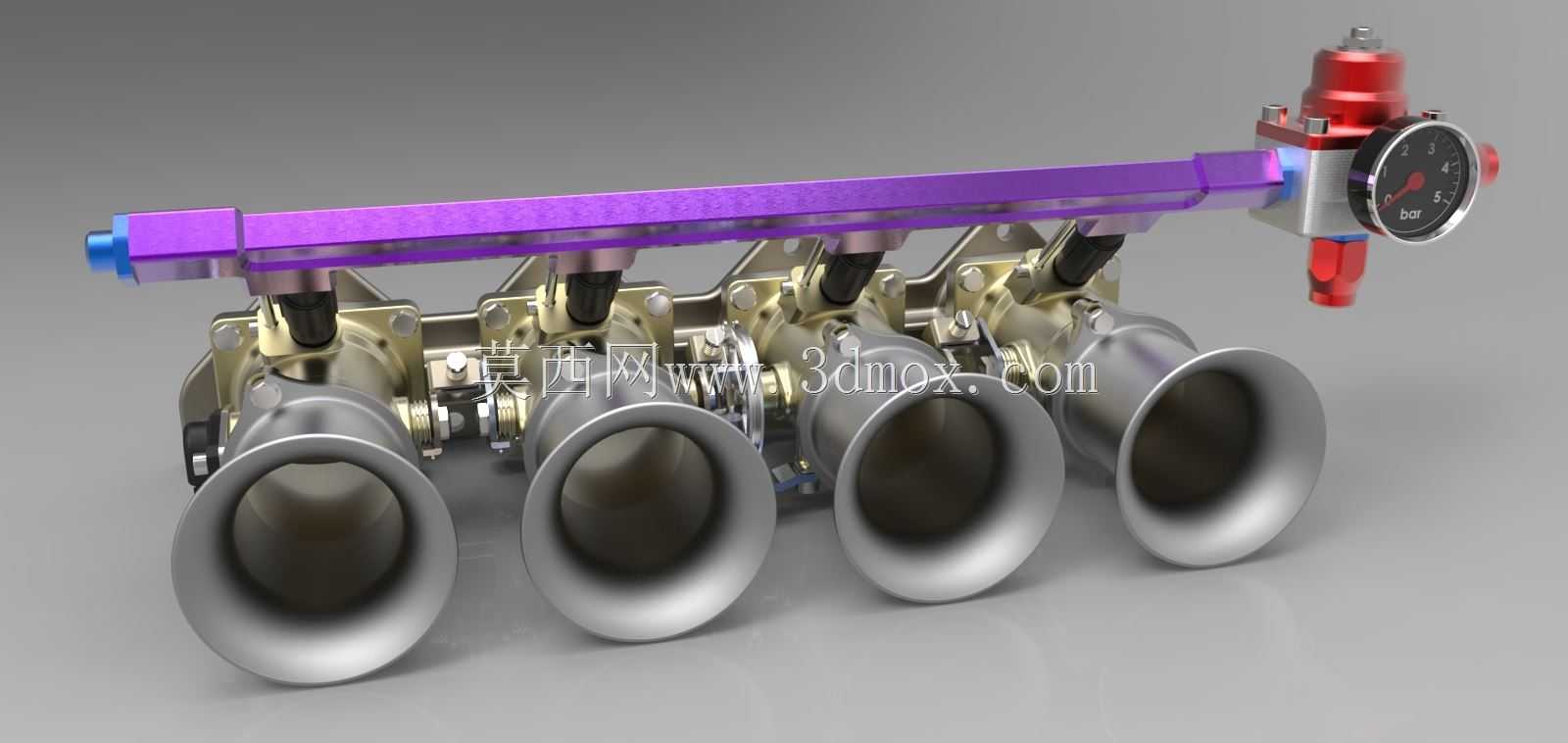

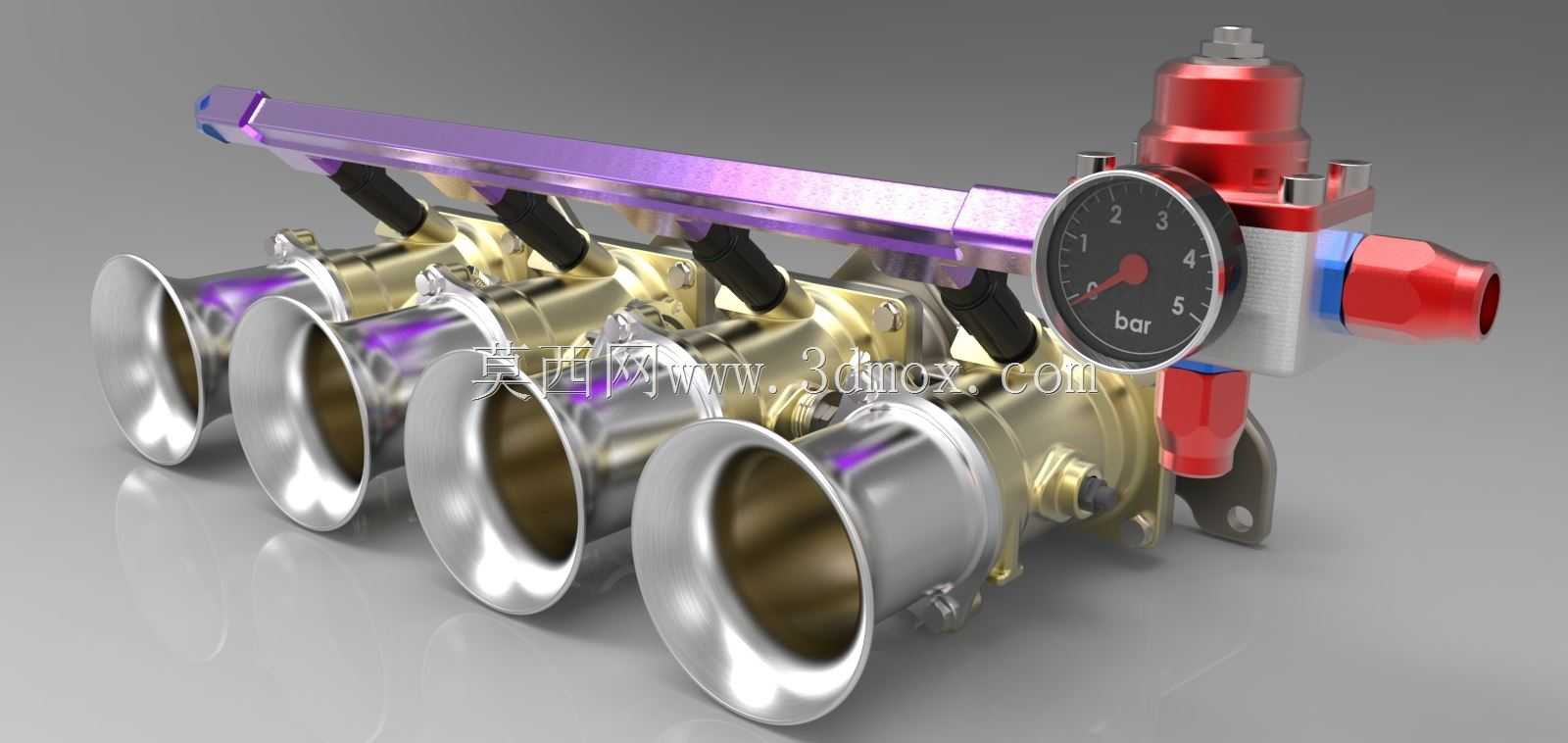

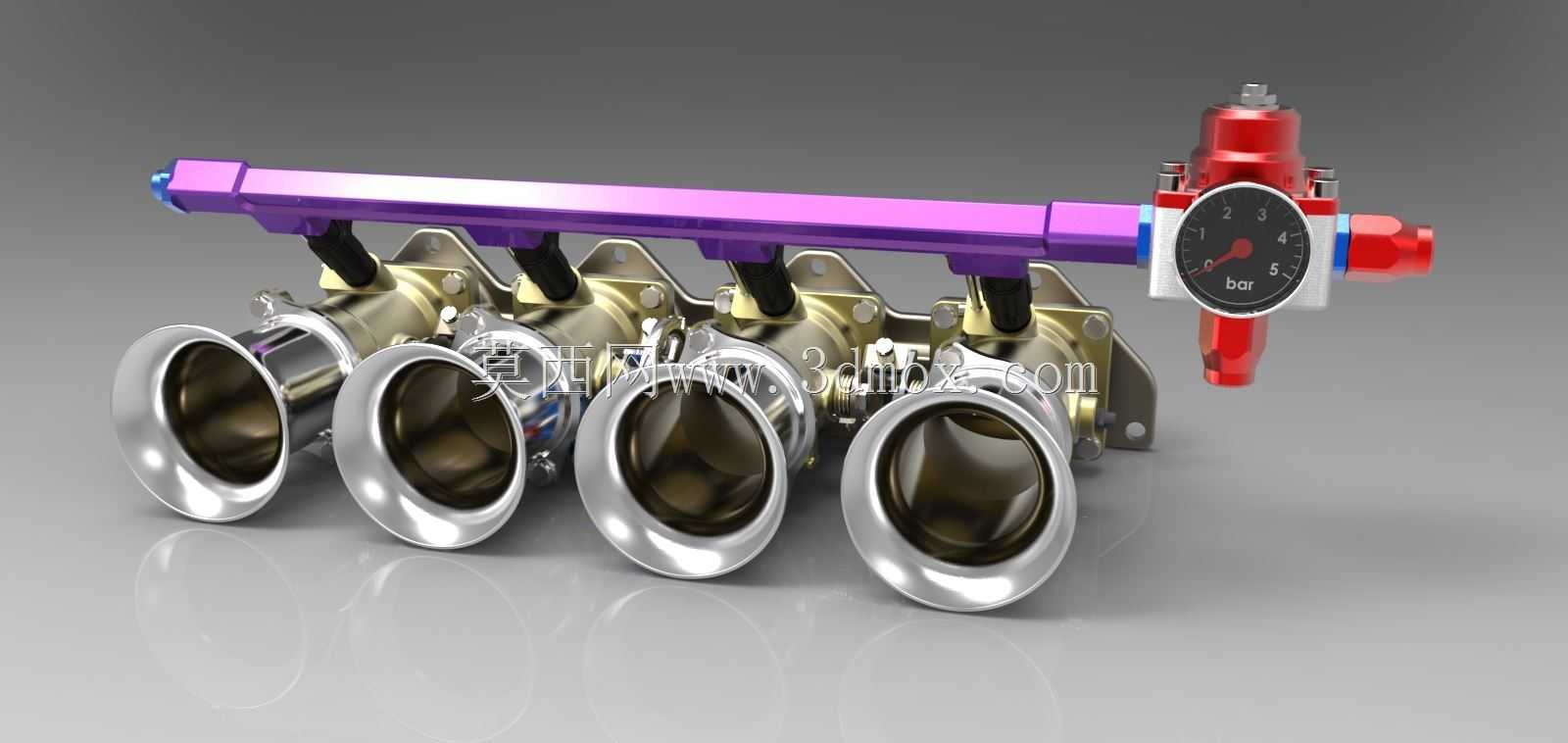

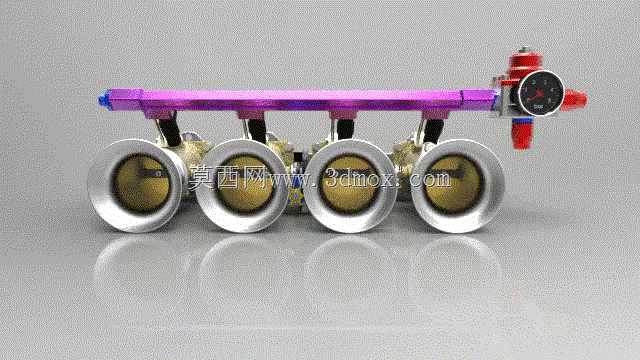

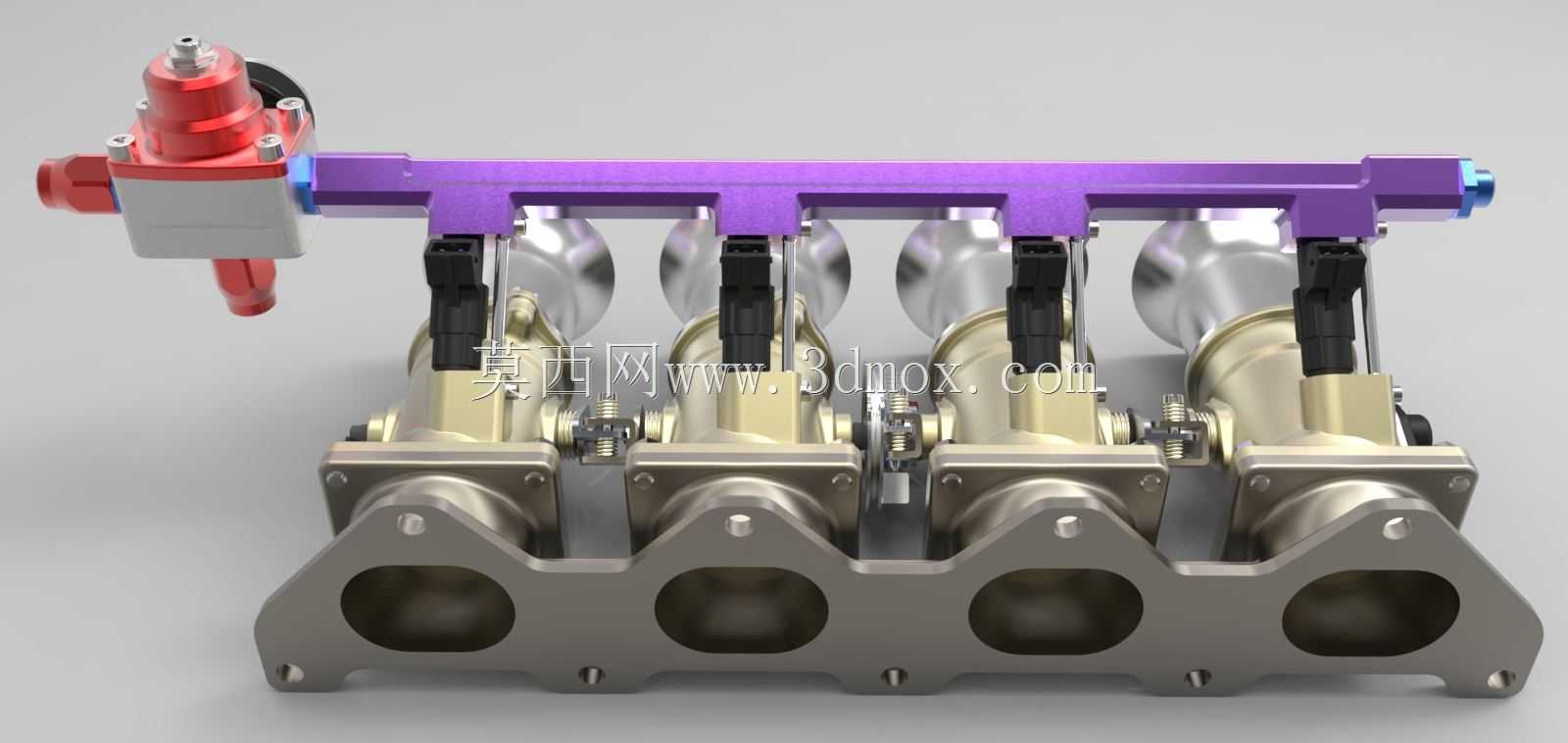

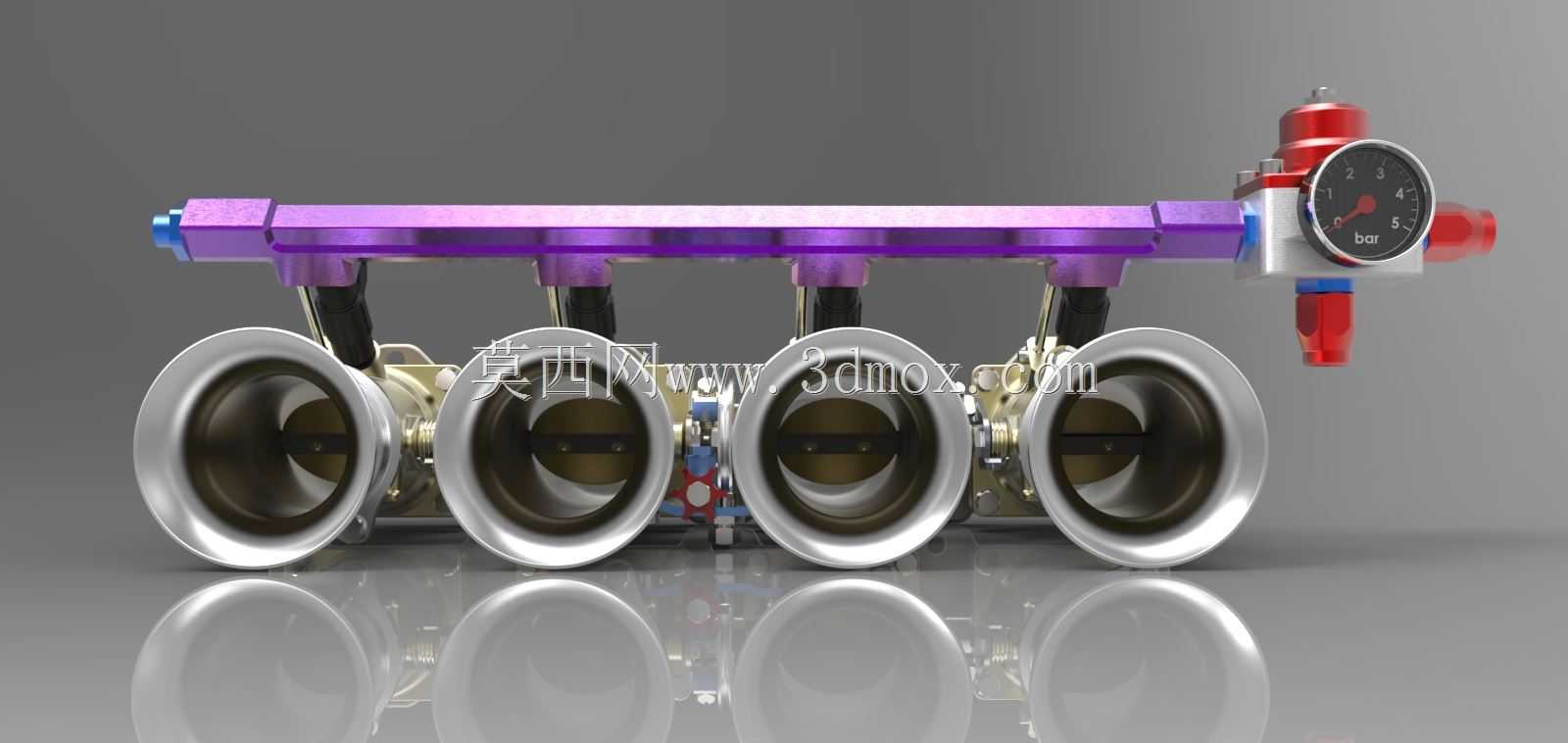

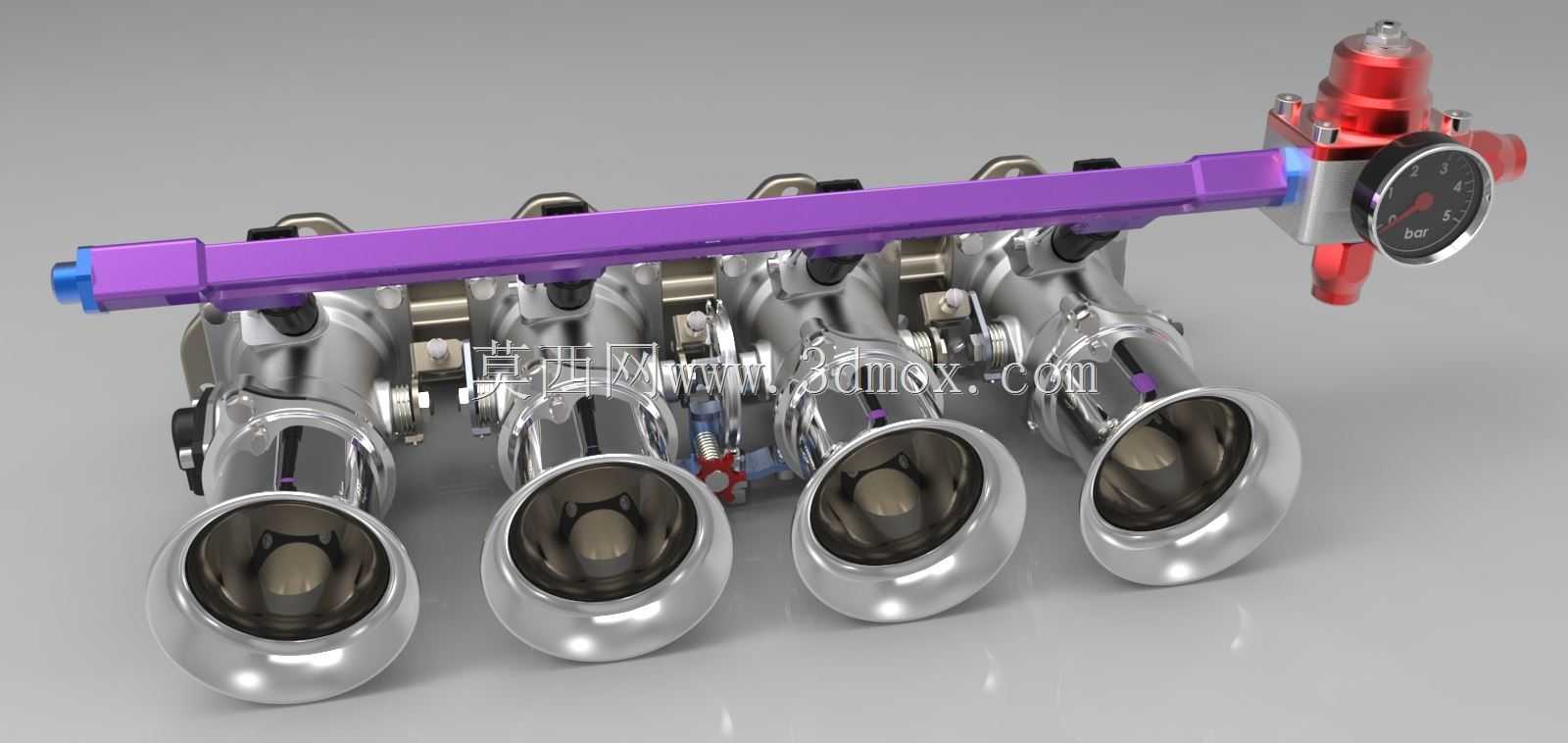

四缸赛车发动机独立节气门组结构设计

　　这套独立节气门组主要适配直列四缸布局的赛用内燃机，在场地赛、拉力赛的改装动力单元上应用十分广泛，区别于民用车型的单节气门集成式进气结构，每一个气缸对应独立的节气门蝶阀，能够最大程度缩短进气道长度，降低各缸进气干涉，让高转速区间的进气充量效率提升15%以上，满足赛车动力输出在全转速段、尤其是高转区间的响应速度需求。从实际装车场景来看，这类节气门组多用于排量1.6L-2.4L的自然吸气赛用发动机，也可适配加装涡轮增压的改装机型，安装时直接对接气缸盖的进气道端面，不需要额外改造原厂缸盖的进气口定位结构，上方的燃油共轨集成了喷油嘴安装位与油压调节模块，端部的调压阀可直接对接回油管路，将燃油压力稳定在标定区间，

　　避免高负荷工况下供油压力波动导致的空燃比失准。设计层面上，四个节气门蝶阀采用同轴联动的同步开启结构，节气门轴的转动阻尼经过匹配调校，保证油门踏板的行程与蝶阀开启角度呈线性对应，避免初段油门过于灵敏导致的车辆操控难度提升，同时每个进气喇叭口的渐扩型线经过流体仿真优化，入口处的圆弧过渡能够减少进气紊流的产生，让空气以更平顺的流态进入气缸，降低泵气损失。安装边界方面，整套节气门组的横向总长度适配直列四缸缸盖的常规进气侧安装孔距，相邻两个节气门的中心距与缸心距保持一致，安装端面的密封槽可适配常规厚度的进气密封垫片，不需要额外加工密封面；上方的燃油导轨采用硬质铝合金材质，通过四个固定支架与节气门本体连接，支架的安装孔位预留了调整余量，

　　可适配不同型号的高流量喷油嘴安装，端部的油压调节模块突出本体的尺寸经过控制，不会与发动机舱内的防火墙、进气集气箱等周边部件产生干涉。从功能特性来看，独立节气门的结构让每个气缸的进气路径长度完全一致，各缸的空燃比均匀度相比传统单节气门结构有明显提升，能够减少偏缸、爆震等异常工况的出现概率，同时外露的喇叭口设计可直接对接高流量冬菇头或者定制进气风箱，在赛事规则允许的情况下最大化进气流量，配合高角度凸轮轴、直排排气等改装部件，可让发动机的峰值转速提升至8500rpm以上，动力输出的响应速度相比原厂结构提升明显，踩下油门踏板的瞬间节气门蝶阀同步开启，没有传统进气歧管的真空迟滞，车辆的动态跟随性更符合赛车的操控需求。在结构细节上，

　　节气门蝶阀的边缘做了倒角处理，关闭状态下的漏气量控制在标定范围内，保证怠速工况的稳定性，节气门轴的支撑部位采用自润滑轴承，长期高频率工作下不会出现卡滞、旷量等问题，联动机构的连接部位采用防松螺母固定，避免高转速振动导致的连接松动，保证气门开启角度的同步性不会随着使用里程增加出现偏差。
