赛车动力系统连杆结构三维设计

　　在赛车动力总成的开发流程中，连杆作为连接活塞与曲轴的核心传动构件，其结构设计直接决定了高转速工况下的动力传递效率与整机可靠性。不同于民用车辆的连杆设计，赛车用连杆需要承受更高的爆发压力与往复惯性力，在轻量化的同时必须保证足够的结构强度，避免高负荷下出现断裂、变形等失效问题。从实际应用场景来看，这类连杆主要适配大马力改装赛车的内燃机，工作区间往往覆盖到万转以上的转速范围，每一次做功行程中，连杆都要将活塞承受的燃气推力传递给曲轴，把活塞的往复直线运动转化为曲轴的旋转运动，最终输出动力驱动车辆行驶。

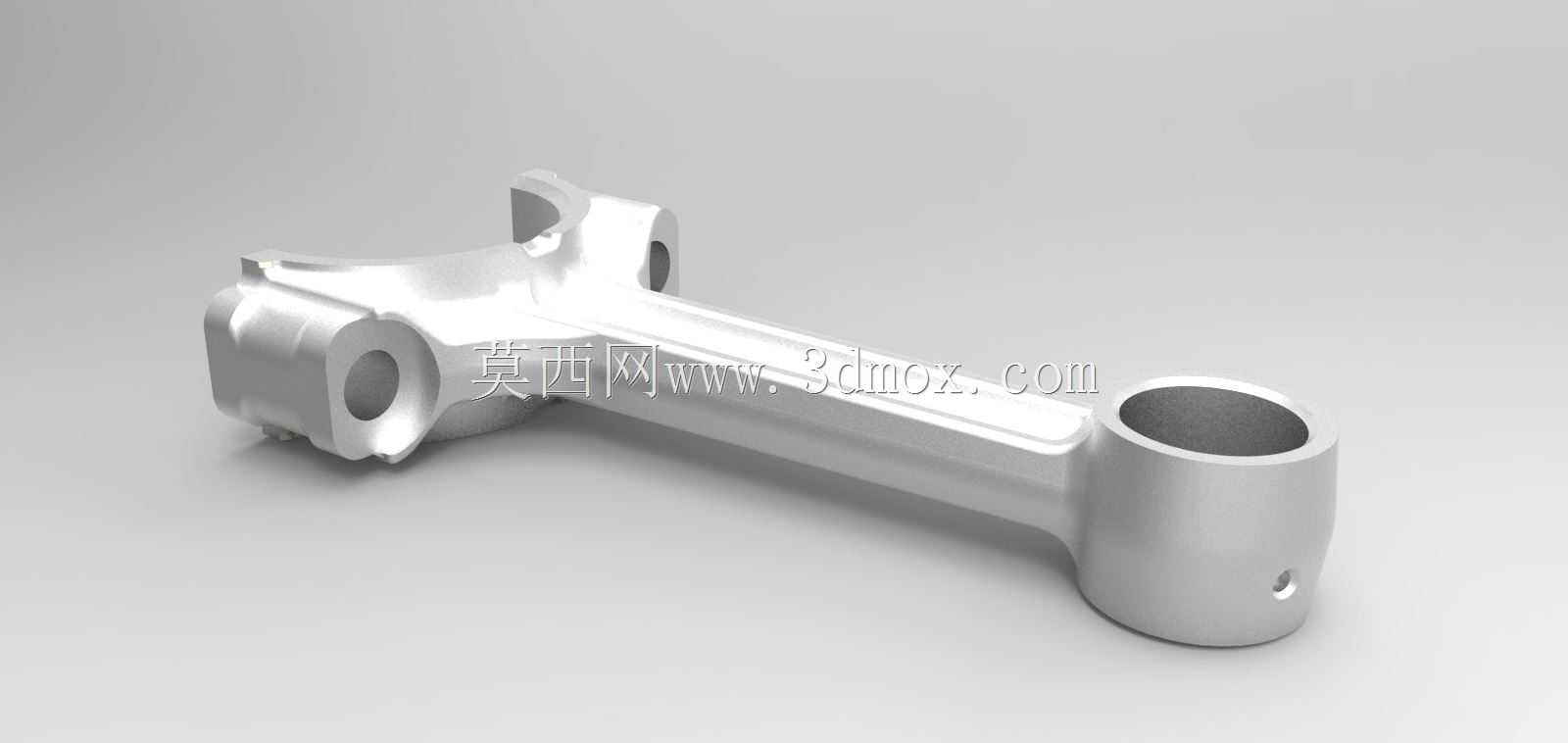

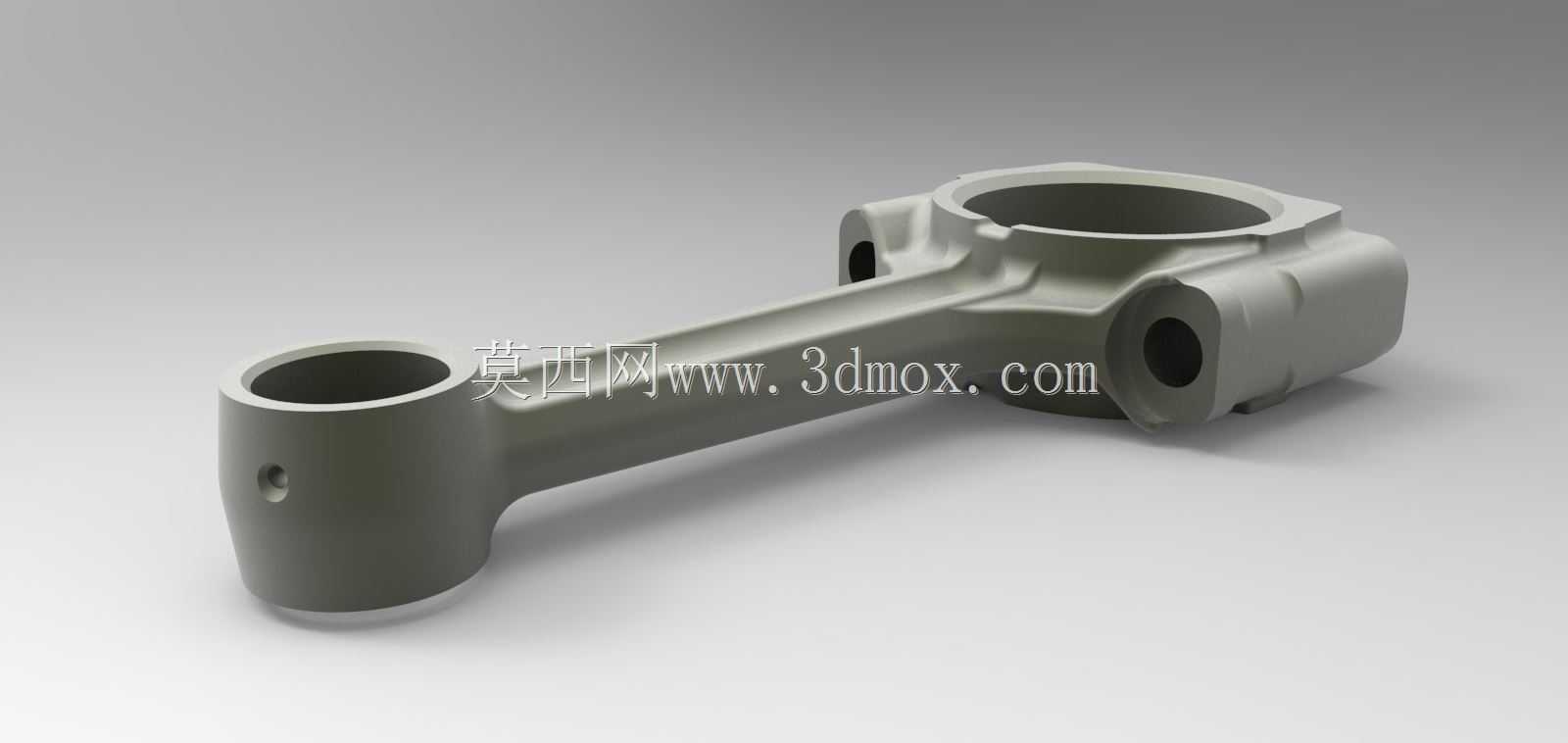

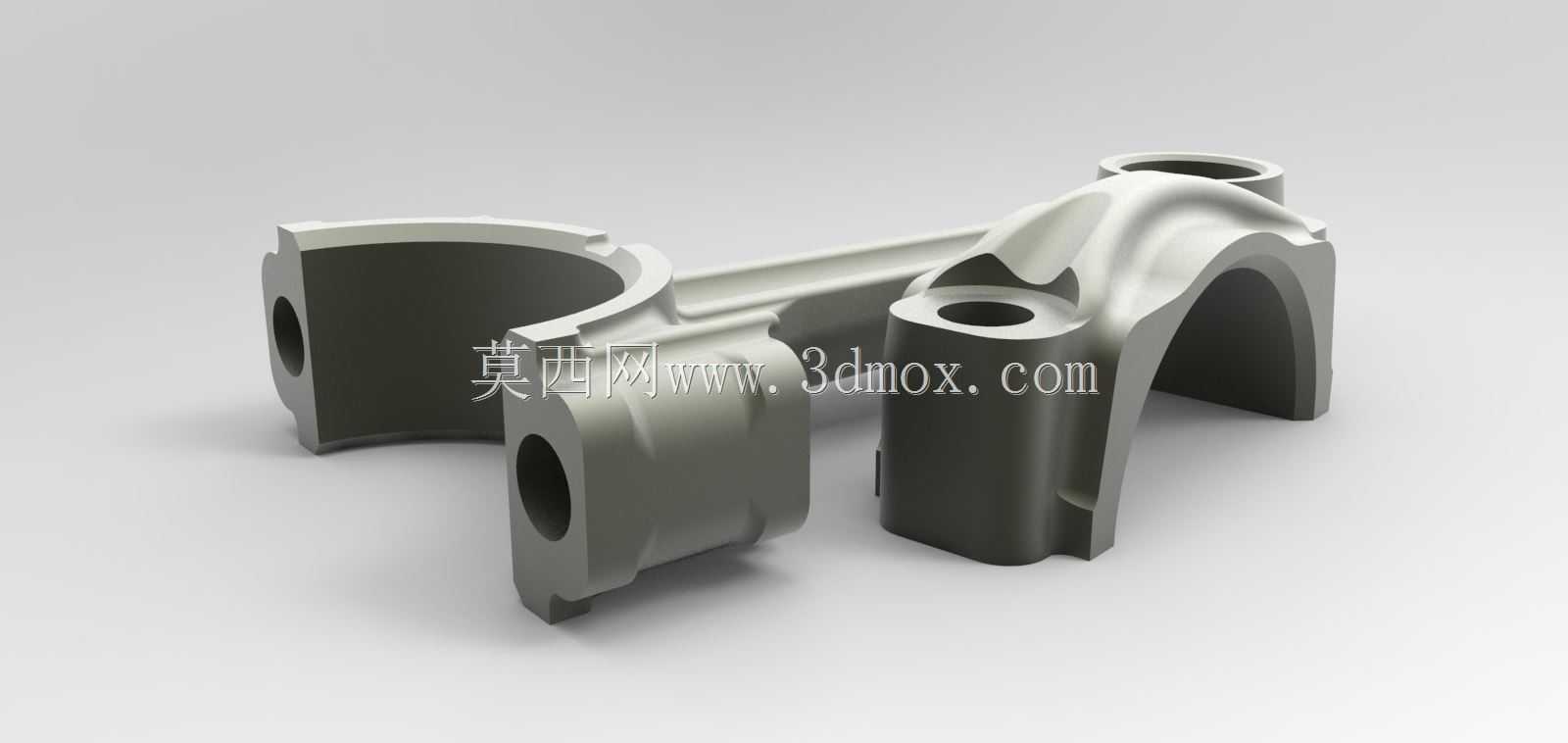

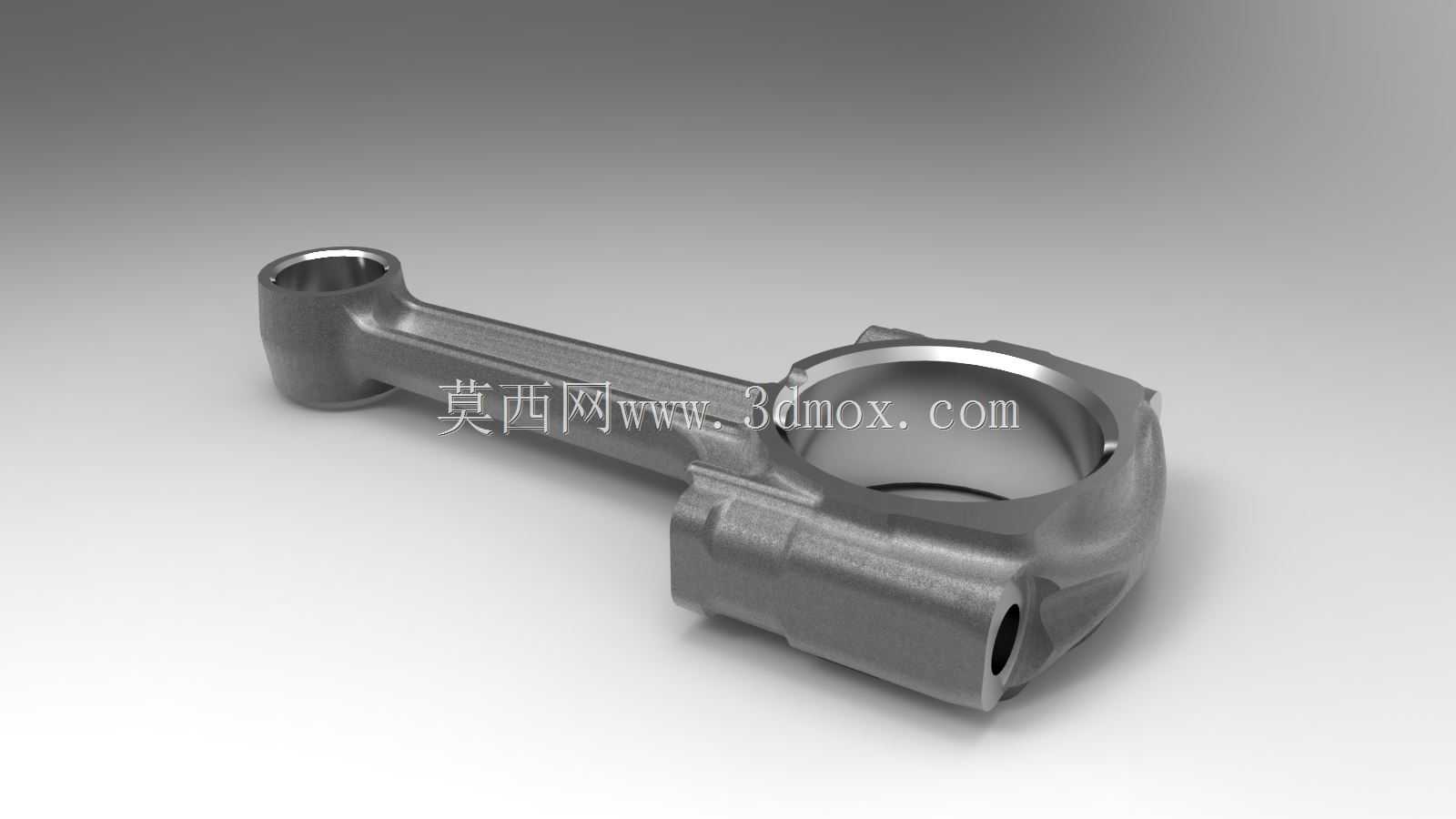

　　从结构设计思路上看，该连杆采用了分体式大头设计，大头端用于包裹曲轴的连杆轴颈，通过连杆螺栓实现轴瓦的压紧固定，保证高速运转下轴瓦不会出现移位、烧蚀的问题；小头端通过活塞销与活塞连接，内部预留了衬套安装位，能够降低活塞销与连杆小头的磨损速率，延长部件的使用寿命。杆身部分采用了变截面的工字形结构，这种结构形式可以在保证抗弯、抗扭强度的前提下，尽可能降低连杆自身的重量，减少往复运动的惯性力，提升发动机的转速响应速度，这对于追求动力响应的赛车而言至关重要。

　　在外形尺寸与安装边界的设计上，连杆的大小头中心距是核心参数之一，直接决定了发动机的冲程长度与压缩比匹配范围，设计时需要严格匹配对应机型的活塞行程、曲轴回转半径以及气缸体的安装空间，避免运动过程中出现与气缸壁、曲轴平衡块的运动干涉。大头端的开合尺寸需要匹配曲轴连杆轴颈的直径，保证轴瓦安装后有合适的过盈量，同时连杆螺栓的安装孔位位置精度需要控制在丝级，避免装配后出现应力集中的问题。小头端的孔径尺寸需要匹配对应规格的活塞销，同时要预留足够的润滑油道空间，保证活塞销在高速运动时能够得到充分的润滑，减少干摩擦带来的部件损耗。

　　从功能特性层面来看，该连杆的结构设计充分考虑了高负荷工况下的受力分布，杆身与大小头的过渡位置采用了大圆角过渡设计，能够有效分散应力集中点，避免交变应力作用下出现疲劳裂纹。大头端的结合面采用了高精度的定位结构，保证装配后大小头的孔位同轴度符合设计要求，运转过程中不会出现偏磨的问题。在实际的装配流程中，连杆的重量分组也是关键环节，同一台发动机使用的连杆重量差需要控制在极小的范围内，避免不同缸体的往复惯性力差异过大，导致发动机运转时出现异常振动，影响动力输出的平顺性。

　　在实际的建模过程中，需要重点关注各个过渡曲面的曲率连续性，避免出现尖锐的棱角结构，同时要对连杆的受力薄弱位置进行结构强化，比如大小头与杆身的连接位置、连杆螺栓的安装凸台位置，这些位置在高负荷下最容易出现应力集中，建模时需要通过合理的壁厚设计与加强结构布置，提升整体的结构强度。同时还要考虑后续的加工工艺性，比如杆身的拔模角度、大头结合面的加工余量、安装孔的倒角设计，都要符合实际的机加工工艺要求，避免设计出的结构无法通过常规加工手段实现生产。润滑油道的布置也是设计中的重点，需要保证机油能够从曲轴油道顺利通过连杆大头的油孔，输送到连杆小头的活塞销位置，形成完整的润滑回路，减少运动副的磨损。
