双活塞金属纪念奖杯结构设计

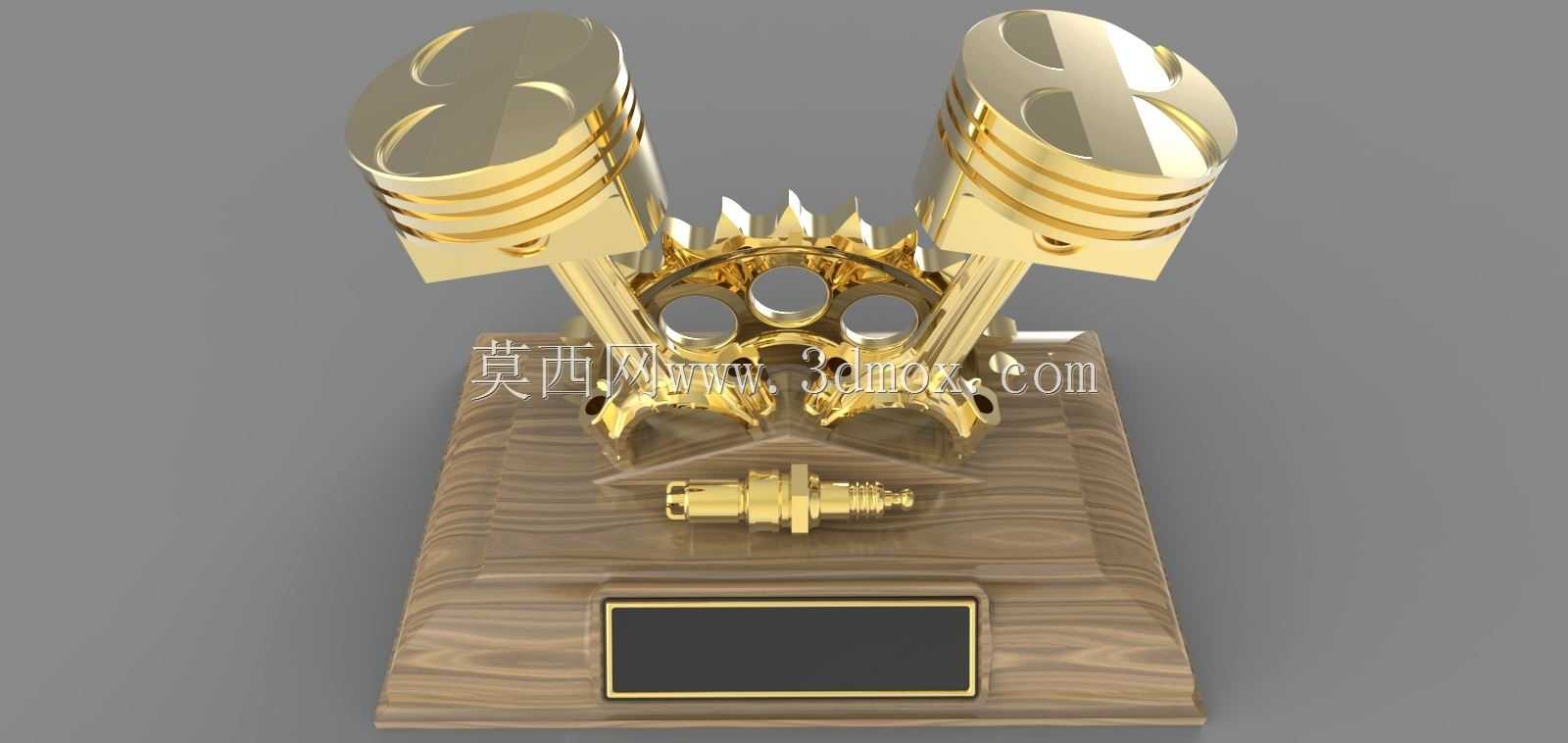

　　这款以发动机核心部件为设计原型的纪念摆件，最初的设计需求来自汽车改装赛事的颁奖场景，需要在常规奖杯的形态基础上融入硬核机械元素，区别于普通的树脂或水晶奖杯，让获奖的车队、技师能拿到和自身从业领域强关联的纪念载体。设计初期首先敲定了核心视觉元素——采用两个真实比例缩放的汽油机活塞作为主体视觉符号，活塞本体保留了量产活塞的环槽结构、顶部燃烧室凹坑造型，没有做过度的艺术化简化，哪怕是缩小后的摆件，活塞环的三道槽位都做了等比例还原，保证机械从业者一眼就能识别出部件原型。

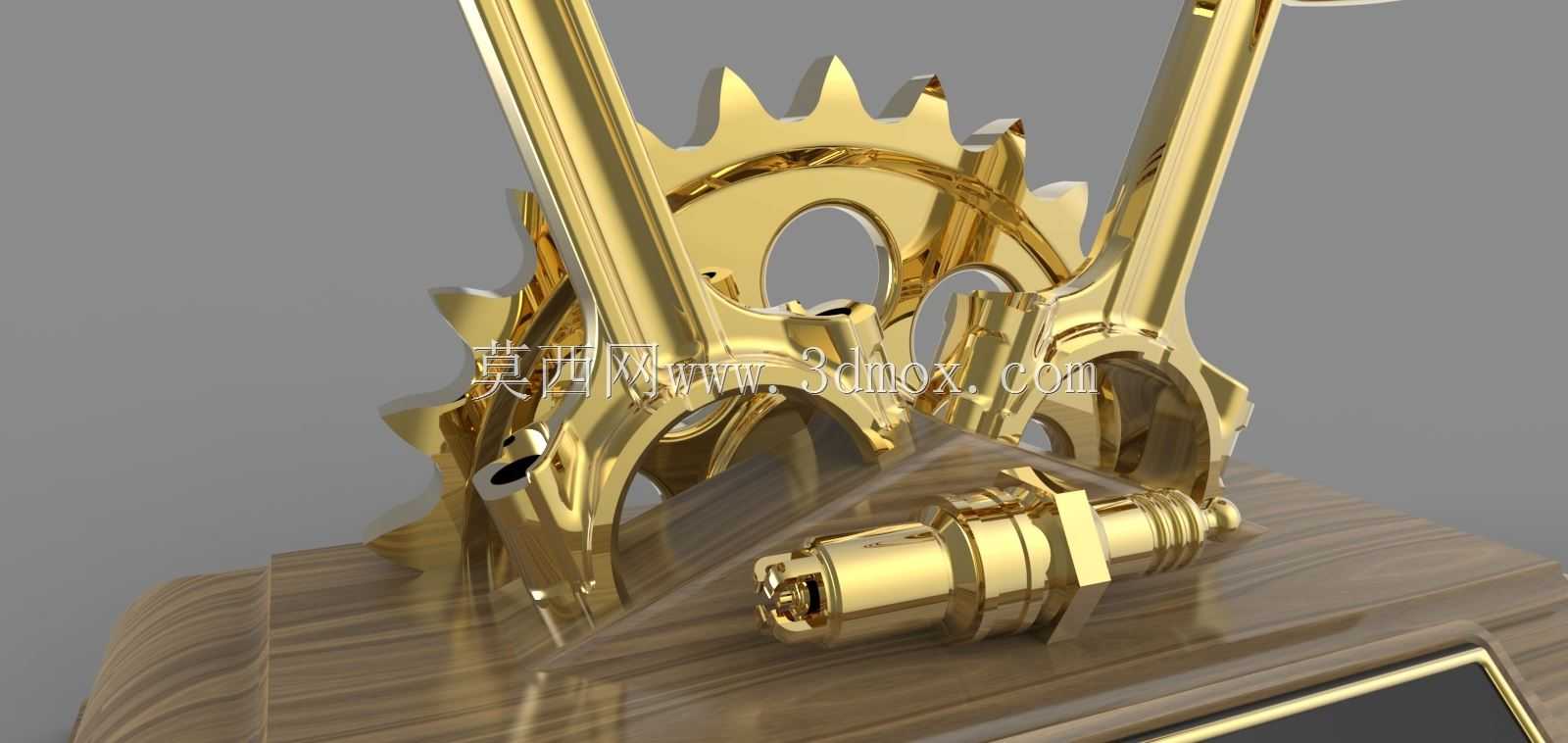

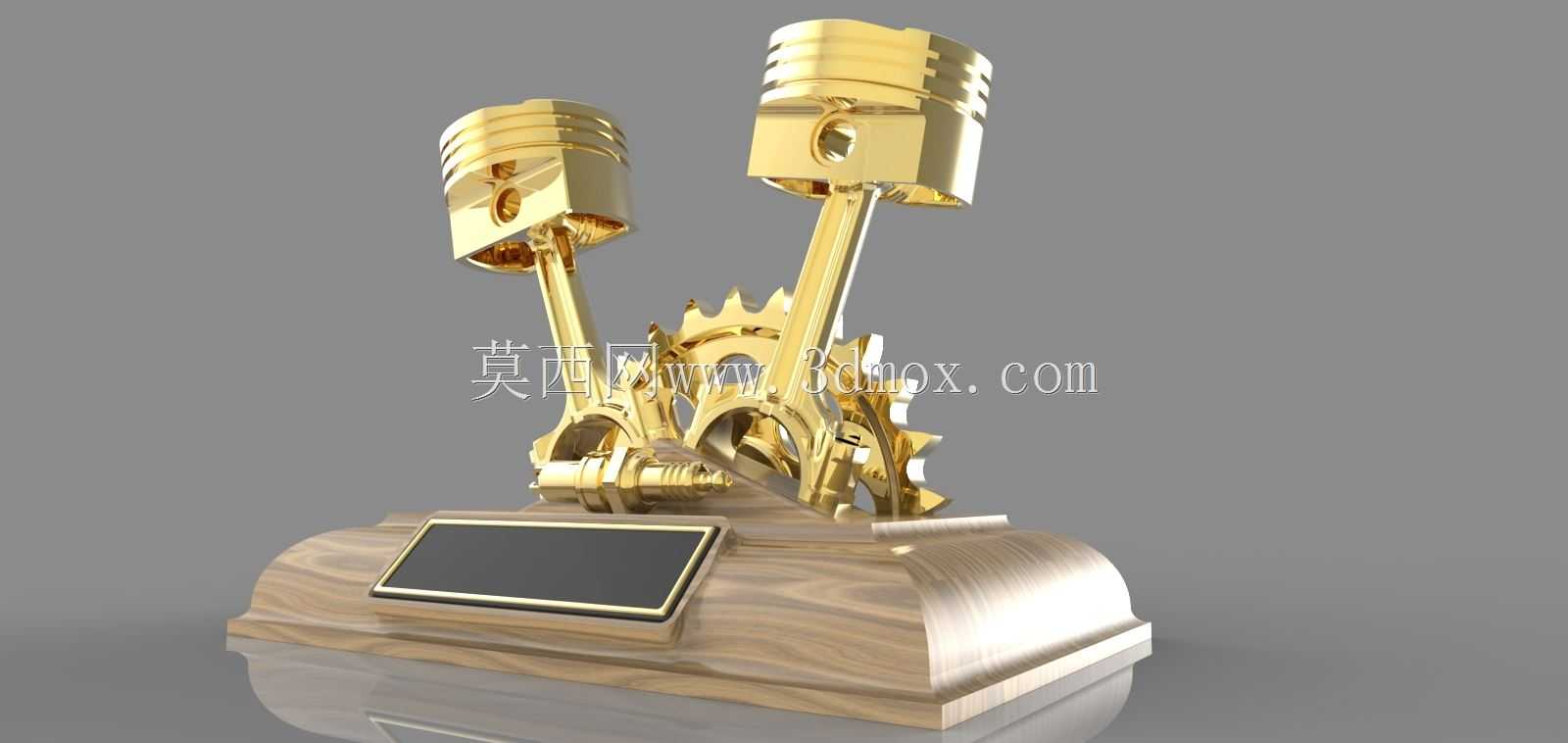

　　摆件的中部连接结构没有做生硬的拼接，而是参考了V型双缸发动机的曲柄连杆布局，两根连杆分别连接两个活塞的销孔位置，下方对应设置了带齿状造型的模拟曲轴飞轮结构，齿形的轮廓参考了启动齿圈的参数做了等比缩小，既保证了结构的视觉连贯性，也让整个金属部分的受力分布更合理，避免长期摆放出现连杆变形的问题。金属部件的下方设置了实木材质的基座，基座的边缘做了45度倒角处理，表面做了木纹还原处理，和上方亮面金属材质形成质感对比，基座正面预留了嵌入式的金属铭牌安装位，铭牌四周做了窄边金属包边，安装槽的深度控制在3mm，刚好可以嵌入常规厚度的激光雕刻铭牌，不需要额外做胶粘固定，靠过盈配合就能卡紧，后期更换铭牌内容也很方便。

　　从安装边界来看，整个摆件的整体外轮廓控制在180mm见方的范围内，高度不超过220mm，不管是放在办公桌的文件架旁，还是陈列在改装店的展示柜里，都不会占用过多空间，基座底部预留了四个直径5mm的防滑脚垫安装孔，安装硅胶脚垫后可以避免划伤桌面，也能减少摆放时的滑动风险。设计过程中对金属部件的壁厚做了统一控制，所有外露的金属结构最小壁厚不小于2mm，既保证了铸造或3D打印后的结构强度，也避免了薄壁位置在抛光、电镀过程中出现变形、击穿的问题。活塞销的位置做了隐藏式的固定结构，从外观上看不到销钉的外露痕迹，保证整体视觉的完整性，连杆和曲轴位置的铰接点做了过盈配合设计，摆件本身不需要做活动结构，所有连接位置都是固定死的，避免长期摆放后铰接点松动出现部件歪斜的问题。

　　在实际应用场景中，这类机械元素的纪念摆件除了作为赛事颁奖用途，也可以作为发动机制造企业的员工入职纪念、技改项目竣工纪念载体，相比普通的纪念章、证书，带实体机械结构的摆件更有记忆点，也能契合制造类企业的文化属性。设计时特意没有在金属部件表面做额外的logo预留位，所有需要添加标识的位置都集中在基座的铭牌区域，不会破坏整体机械结构的视觉完整性。金属表面的处理参考了真发动机活塞的金属质感，但做了高亮抛光处理，比量产活塞的粗糙表面更有精致感，同时保留了活塞顶部的气门避让凹坑、活塞环槽的细节，哪怕是缩小后的尺寸，这些细节也没有做省略，避免懂行的从业者看到后觉得设计不专业。

　　整个结构的重心做了反复校核，两个活塞呈V型布置后，整体重心刚好落在基座的中心轴线上，不会出现一侧偏重导致摆放不稳的问题，曲轴位置的齿状造型除了视觉装饰作用，也起到了配重块的作用，把上部金属结构的重心往下压，进一步提升摆放的稳定性。基座和上部金属结构的连接采用了隐藏式的螺栓固定，螺栓从基座底部向上穿入，连接到金属结构底部的预埋螺母里，从外观看不到任何连接痕迹，需要拆解的时候只需要把脚垫取下就能拧下螺栓，方便后期做表面维护或者更换铭牌。
