平行连杆式自适应机械夹持爪结构设计

这款平行连杆式机械夹持爪是工业机器人末端执行器的典型适配结构，主要应用于自动化产线的物料搬运、工件上下料、分拣码垛、装配定位等场景，可适配轻型负载的规则与异形工件抓取需求，在3C电子装配、轻工包装、小型零部件加工转运、教学实训机器人平台等场景中都能发挥稳定作用，能够替代人工完成重复性的抓取转运动作，降低人工操作的重复劳动强度，提升产线作业的一致性与运转效率。

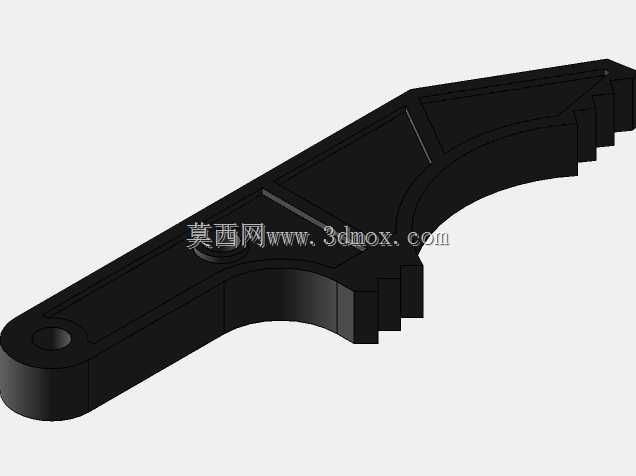

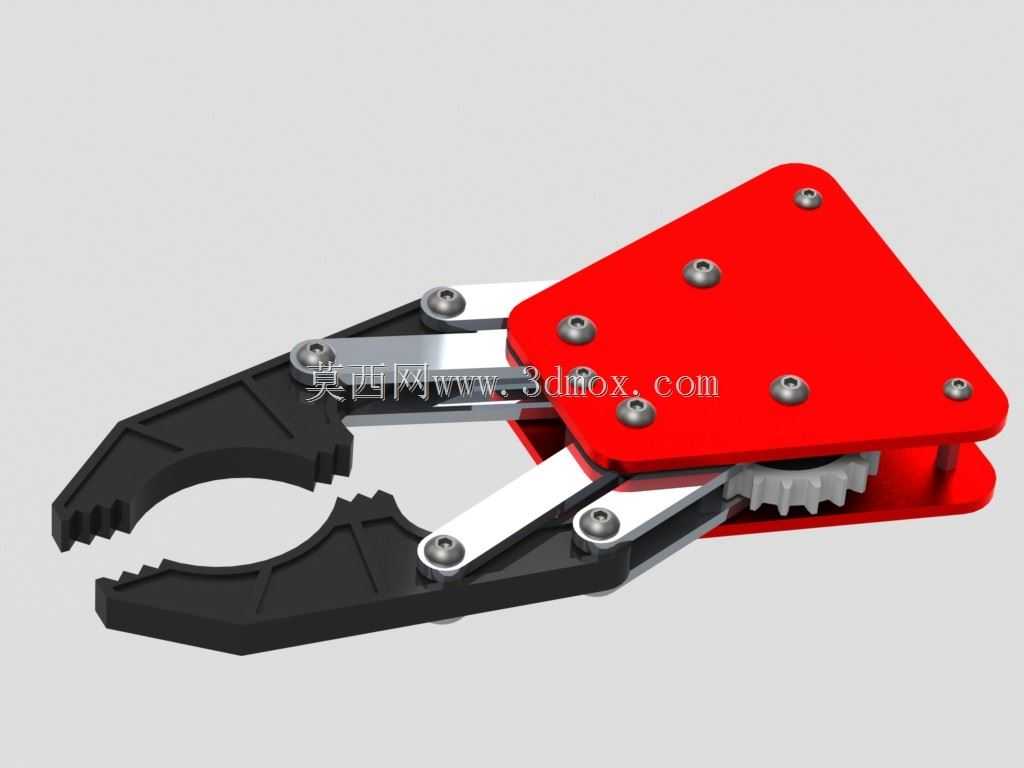

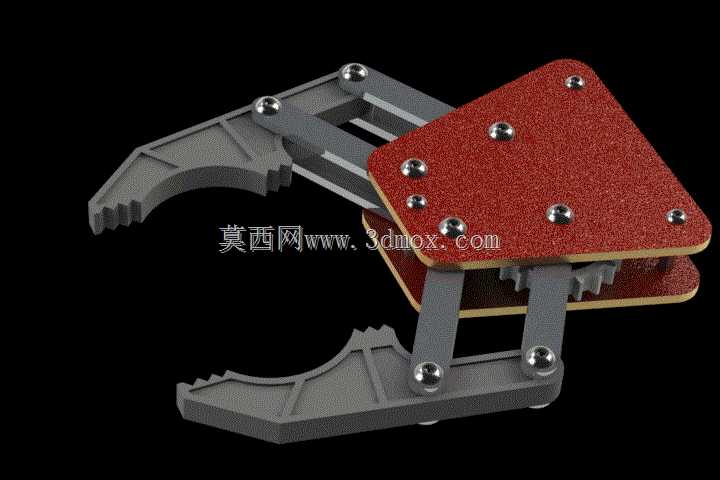

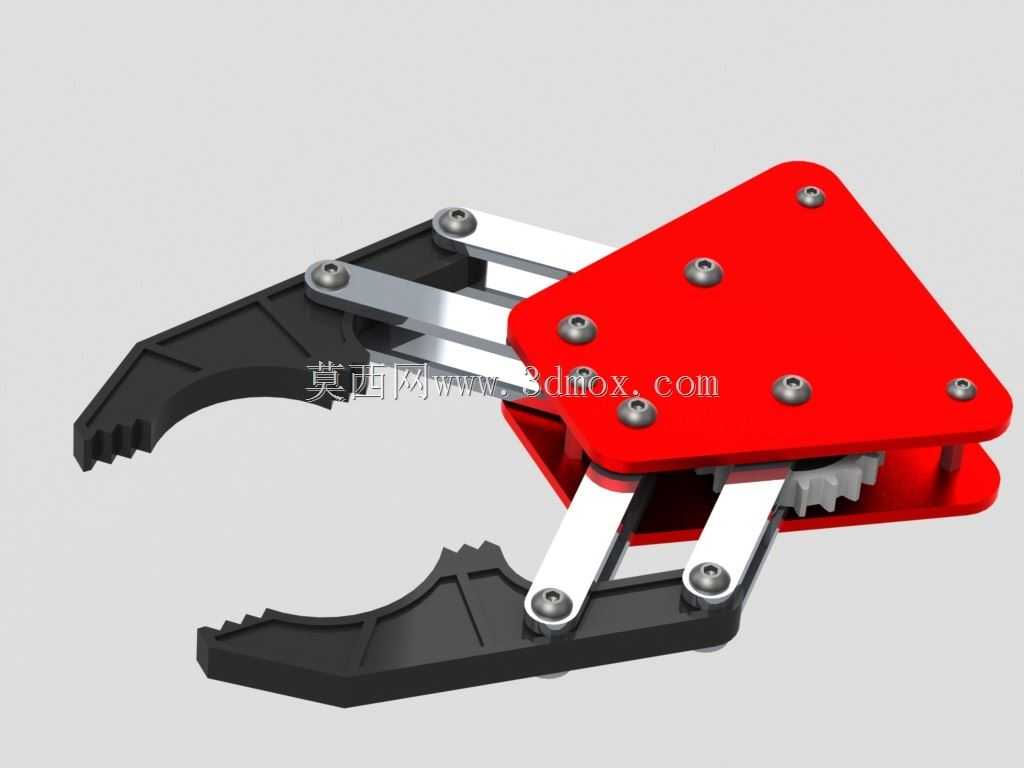

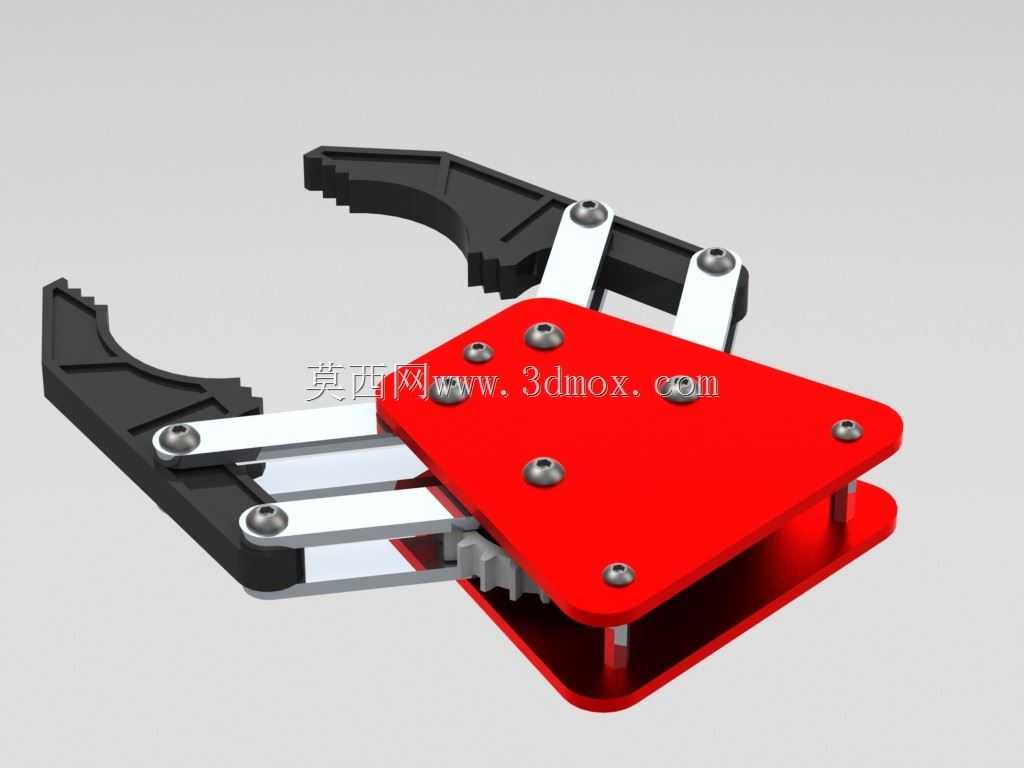

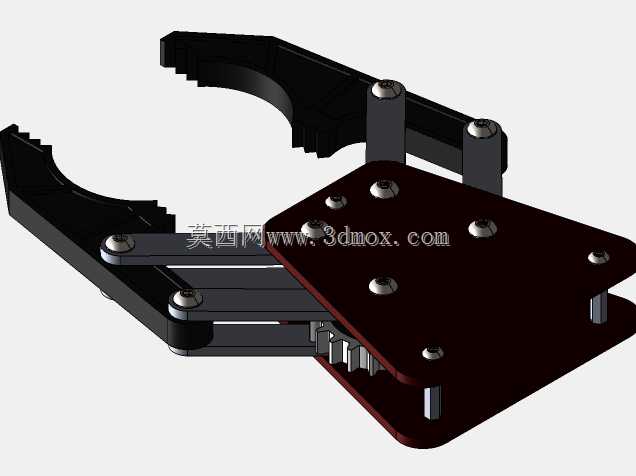

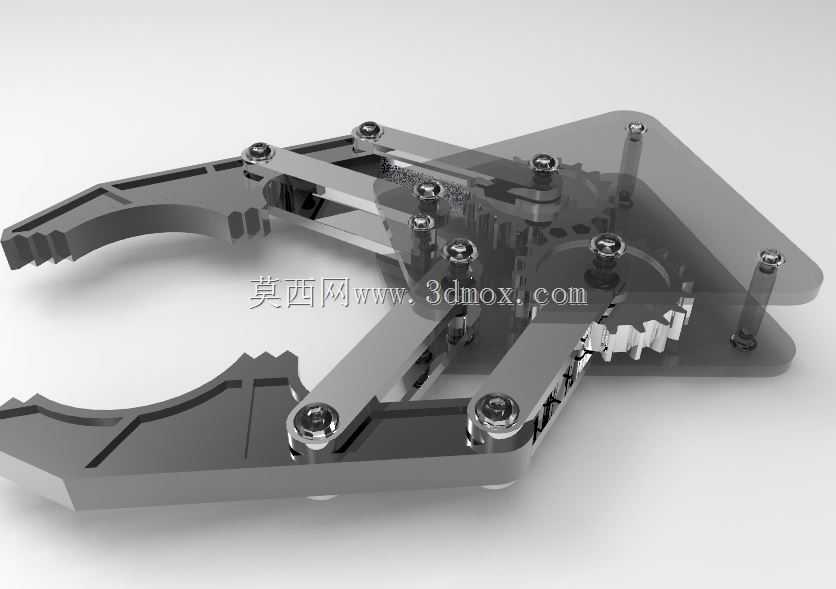

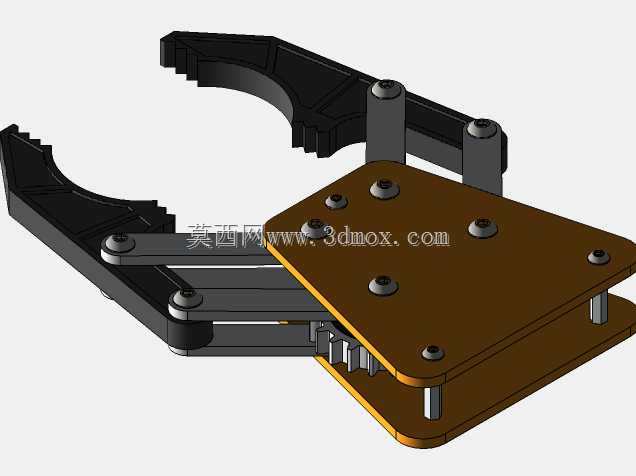

从功能特性来看，该夹持爪采用对称双爪平行开合的结构设计，内部通过齿轮啮合实现两侧夹爪的同步运动，保证开合过程中两侧夹持面始终保持平行对位，不会出现单侧偏移导致的工件夹偏、脱落问题；夹爪内侧设计有锯齿状防滑纹路，能够增大与被抓取工件表面的接触摩擦力，针对表面光滑的塑料件、金属小件、包装盒体都能提供足够的夹持力，避免转运过程中工件滑落。连杆传动的结构设计让夹爪的开合行程具备一定自适应范围，可兼容一定尺寸区间内的不同规格工件，无需频繁更换末端执行器就能适配多规格产品的生产需求，大幅缩减产线换型的调整时间。

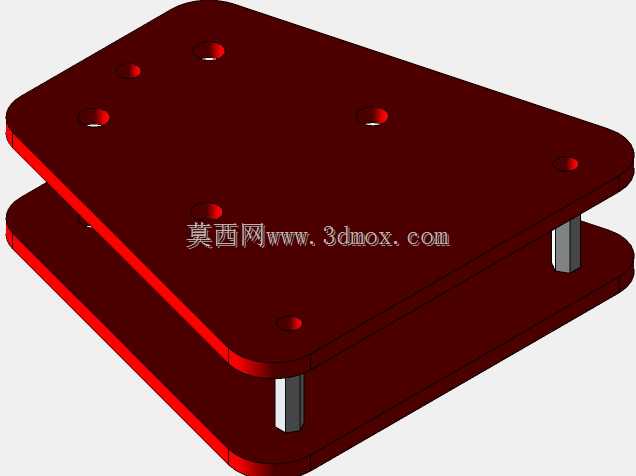

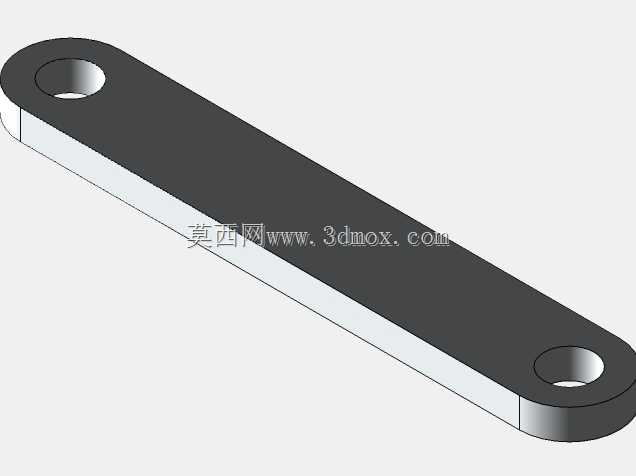

在设计思路上，该结构优先考虑了传动可靠性与安装便捷性，主体承载基座采用板式拼接结构，所有传动连杆通过标准圆柱销轴与基座、夹爪主体连接，传动环节无复杂冗余部件，后期维护时仅需检查销轴磨损情况即可完成常规保养，维护成本极低。基座上预留了标准化的安装孔位，可直接与主流工业机器人、协作机器人的末端法兰对接，也可搭配直线滑台、气动滑台作为直线模组的抓取端使用，安装适配性较强。夹爪主体采用高强度工程塑料与金属件结合的搭配，在保证结构强度满足轻型负载抓取需求的前提下，尽可能降低末端执行器的自身重量，减少对机器人臂端负载的占用，提升机器人运行时的动态响应速度。

从安装边界与尺寸适配来看，该夹持爪整体结构紧凑，开合行程覆盖常规小型工件的夹持尺寸范围，安装时仅需保证基座上方预留足够的法兰对接空间，两侧夹爪开合范围内无其他结构干涉即可正常运行，不需要额外占用过大的安装空间，即使在空间紧凑的小型自动化工作站内也能完成部署。传动结构的运动轨迹经过优化，夹爪开合过程中连杆不会超出基座的外侧轮廓，避免运行过程中与周边设备、工装发生碰撞干涉，提升了设备运行的安全性。
