带PCB载板的增量式旋转编码器结构

这款旋转编码器是小型化增量式角度检测元件，配套标准PCB载板的一体化结构，广泛应用在消费电子旋钮调节、工业控制参数输入、小型机电设备档位切换、智能家电功能调控等场景中，可将旋钮的旋转角位移、旋转方向转换为对应的脉冲电信号，供后端控制电路识别处理，相比传统电位器具备无接触磨损、旋转寿命长、可连续无限圈旋转的优势，同时自带按压开关功能，可实现按压确认的交互操作，适配各类需要旋转调节加按键确认的人机交互场景。

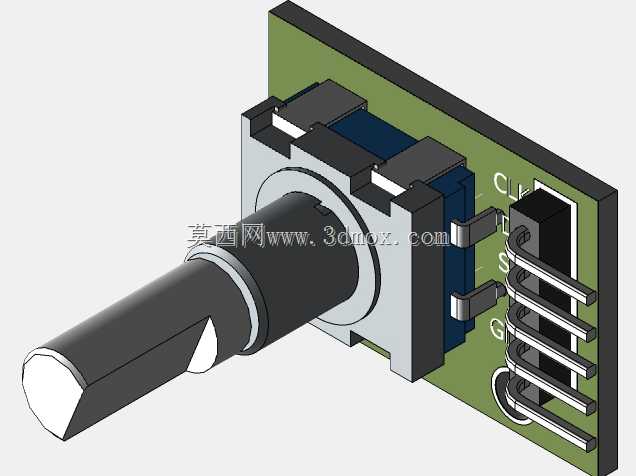

从功能特性来看，该编码器载板上引出四个功能引脚，分别对应电源地、开关信号、两个相位差90度的脉冲输出引脚，后端电路可通过两路脉冲的先后顺序判断旋转方向，通过脉冲计数计算旋转角度，按压轴杆时可触发开关引脚的电平变化，实现选择确认的功能，整体输出信号兼容绝大多数单片机、PLC的IO口电平标准，无需额外信号转换电路即可直接接入控制回路。

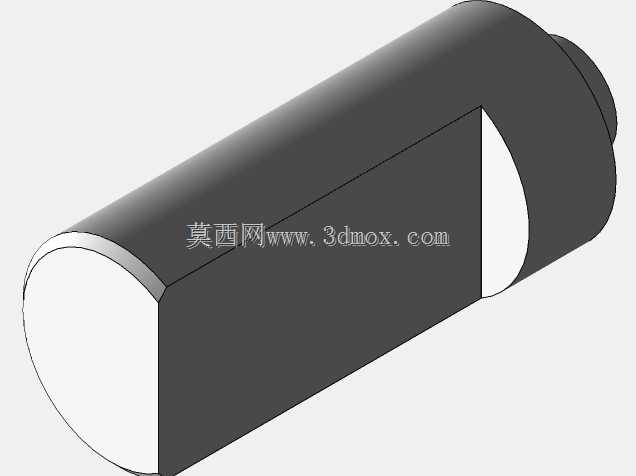

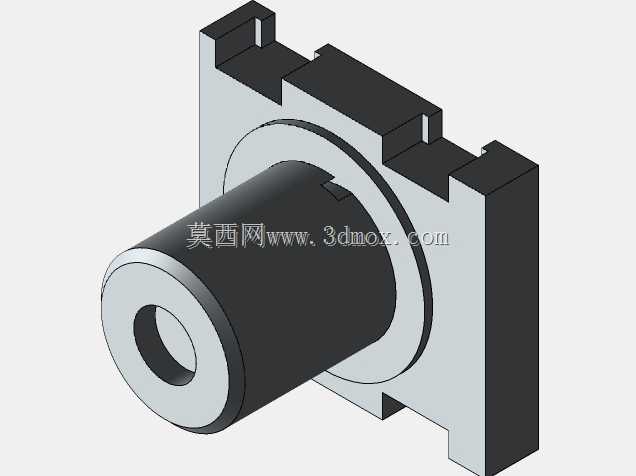

设计过程中优先考虑了小型化设备的安装适配需求，轴杆采用标准花轴结构，可适配市面上绝大多数通用旋钮帽，轴套部分带外螺纹与固定螺母，可直接穿过设备面板完成编码器主体的固定，载板采用标准2.54mm间距排针引出，既可以直接焊接在主控电路板上，也可以通过排线连接实现分体式安装。载板上预留两个对称的安装固定孔，可通过M2螺丝将整个模块固定在设备内部的安装柱上，避免使用过程中模块移位导致的接线松脱问题。

外形尺寸与安装边界方面，整个模块整体结构紧凑，载板长宽尺寸适配小型化设备的内部安装空间，轴杆伸出长度适配常规厚度的设备面板，安装时仅需在面板开设对应直径的轴过孔与两个固定螺丝孔即可完成装配，轴杆旋转阻尼手感均匀，段落清晰，每圈固定脉冲数对应明确的旋转反馈，按压行程适中，触发力度符合日常交互操作的手感习惯，载板上的引脚排布清晰，丝印标注明确，可避免生产装配过程中出现接线错误的问题，整体结构兼顾了安装便利性、使用可靠性与交互手感，适配各类小体积电子控制设备的人机交互需求。
