带安装紧固件的面板式可调电位计结构

　　在工业控制机柜、桌面测试仪器、音频调节设备、小型机电控制终端的面板布局设计中，这类带配套安装紧固件的面板安装电位计是十分常用的人机交互调节元件，主要承担回路电阻值连续调整、信号参数线性调节、输出阈值手动设定的功能，区别于PCB直焊式的小型电位器，这类结构专门针对外露面板的安装场景做了适配设计，能在设备外壳面板上形成稳定的操作端，同时保证内部引脚与电路板的可靠连接。

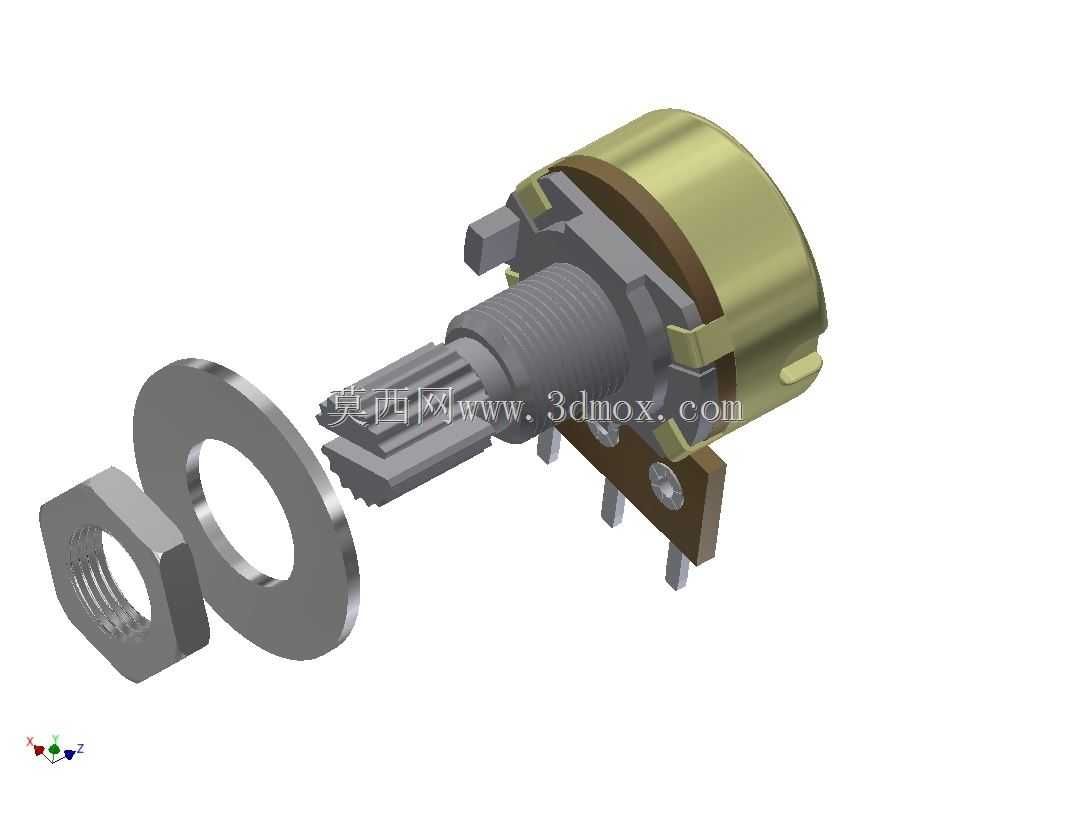

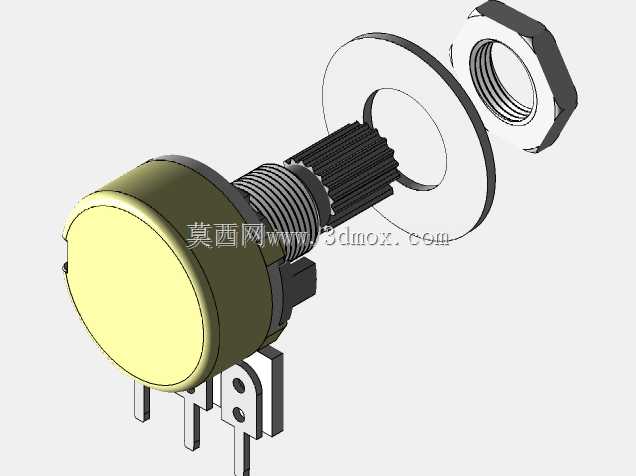

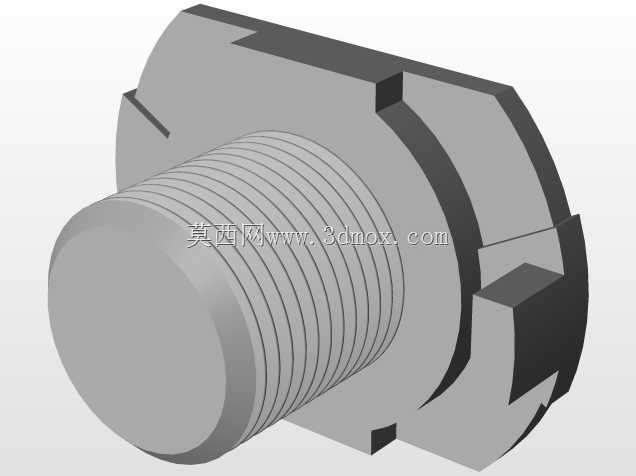

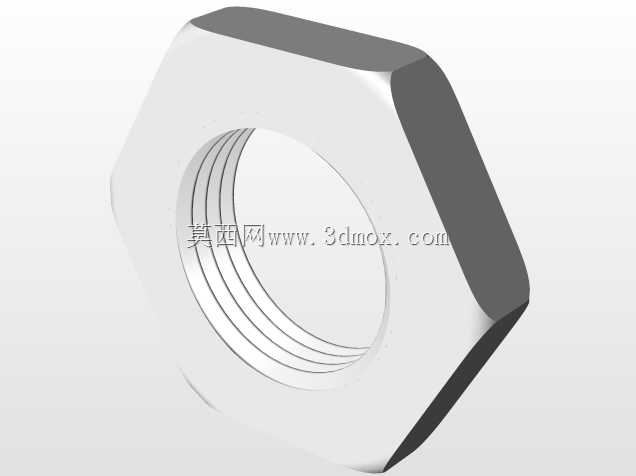

　　从实际安装边界来看，这类电位计的主体外壳采用金属包塑结构，前端伸出带防滑齿纹的调节轴，轴根部加工有标准细牙外螺纹，配套的六角薄螺母与金属平垫是安装时的核心紧固件：安装时需要先在设备面板上开出对应直径的圆形安装孔，将电位计主体从面板内侧向外穿出，让调节轴穿过安装孔伸到面板外侧，先套上金属平垫贴合面板外表面，再拧入六角薄螺母，通过螺母与轴根螺纹的配合将电位计牢牢夹紧在面板上，这种安装方式能承受日常调节时的扭转力，不会因为反复拧动调节轴导致电位计主体移位、引脚脱焊。平垫的作用是分散螺母对面板的压紧力，避免薄面板被螺母压出凹陷，同时填补面板表面的微小不平整，防止长期使用后螺母松动。

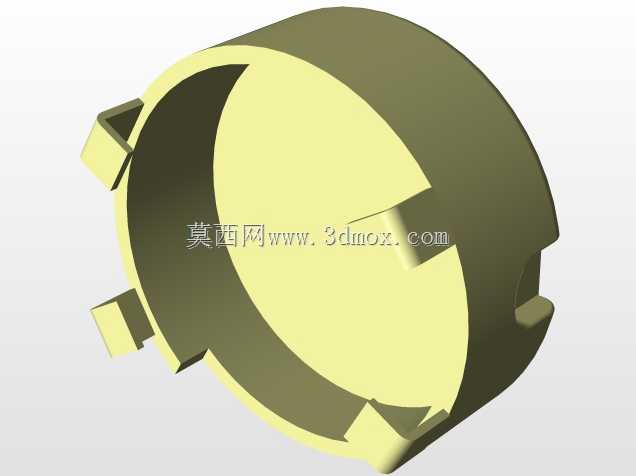

　　设计这类电位计的三维结构时，首先要明确调节轴的伸出长度，需要根据面板的实际厚度预留足够的螺纹啮合长度，同时要保证调节轴伸出面板的长度适配常用的旋钮安装尺寸，过长会导致旋钮安装后晃动，过短则无法牢固固定旋钮。电位计的主体尾部是三个直插式引脚，建模时需要严格对齐引脚的间距与伸出长度，保证结构设计完成后，引脚能准确插入对应PCB的安装孔位，避免出现装配干涉。主体外壳的定位凸台尺寸也需要精准控制，凸台直径略大于面板安装孔，安装时能嵌入孔内形成径向定位，防止电位计在面板孔内转动。

　　从功能特性上看，这类电位计的旋转角度通常在270度左右，电阻值随轴的旋转线性变化，能满足大多数参数调节的精度需求，金属外壳部分能起到一定的电磁屏蔽作用，减少外界电磁干扰对调节信号的影响，尾部引脚的焊接端做了镀锡处理，能提升焊接可靠性。在实际选型建模过程中，需要重点核对几个关键尺寸：轴径与螺纹规格、主体外壳的最大外径、引脚的中心距与伸出长度、安装螺母的对边尺寸与厚度，这些尺寸直接决定了面板开孔大小、PCB布局位置、装配时的工具操作空间。比如六角螺母的对边尺寸决定了面板后侧需要预留的扳手操作空间，如果空间过于狭窄，安装时无法顺利拧紧螺母，会直接影响装配效率。

　　在不同的应用场景下，这类电位计的细节设计也有对应适配：用于音频设备的电位计会在轴的阻尼感上做调整，旋转时的阻尼均匀顺滑，调节时不会出现杂音；用于工业控制设备的电位计会在螺母与面板之间增加防松垫圈，适应设备运行时的振动环境，避免长期振动导致螺母松动、参数漂移；用于户外设备的电位计还会在轴与外壳的配合处增加密封胶圈，提升防水防尘能力。建模时如果是做通用选型库，可将配套的螺母、平垫与电位计主体做成分体式装配结构，方便设计人员根据实际面板厚度调整螺母的拧紧位置，也能直观展示整个安装流程的装配关系，避免设计时出现安装空间不足、紧固件与周边结构干涉的问题。

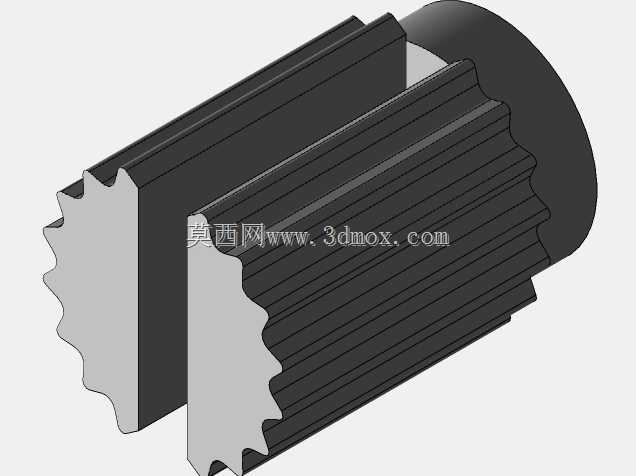

　　很多刚接触面板结构设计的人员容易忽略这类小元件的安装边界，比如只预留了电位计主体的放置空间，没有预留螺母拧紧的操作空间，或者引脚长度与PCB到面板的距离不匹配，导致装配时引脚无法穿出PCB，或者引脚过长顶到其他元件。在三维建模阶段将整个安装组件完整还原，包括调节轴的齿纹细节、螺母的倒角、平垫的厚度、引脚的折弯角度，就能在设计阶段提前排查这些装配问题，减少后期打样整改的成本。另外，调节轴的齿纹是为了和塑料旋钮的内孔齿槽配合，传递扭矩，建模时齿纹的模数和角度要和常用旋钮匹配，避免后期选不到适配的操作旋钮。
