双孔距旋转编码电位器带PCB组件

　　在小型机电设备的人机交互面板里，旋转编码器几乎是绕不开的一类输入元件。这套三维结构把编码器本体、驱动轴、定位衬板以及配套的信号转接电路板完整还原，重点呈现了两种常见安装孔位间距——14mm与17mm——在同一类元件上的布局差异，方便结构工程师在面板开孔、支架排布时直接核对边界。

　　从实际用途看，这类元件广泛出现在数控操作面板、机器人示教器、音频调节台、工业温控仪表以及小型自动化设备的参数设定界面上。操作者转动带滚花或圆柱段的主轴，内部触点或光电码盘便输出两路相位错开的脉冲信号，主控板据此判断旋转方向与步进量；按下轴端还可触发按键功能，实现菜单确认、数值清零等操作。相比传统多圈电位器，它没有电阻体磨损带来的漂移问题，寿命更长，也更适合连续调节转速、音量、坐标偏移量等场景。

　　建模时先从轴系入手：前端圆柱形操作轴伸出面板，轴肩处预留卡环槽，用于安装E型卡簧或波形垫圈，限制轴向窜动；轴根部穿过金属安装衬板，衬板上的两个固定孔决定了整机在面板上的孔距规格。14mm孔距多见于紧凑型手持设备和薄型面板，17mm孔距则常见于台式仪表与机床操作箱，二者螺母锁紧方式一致，但支架折弯尺寸、PCB避让区要分别校核。

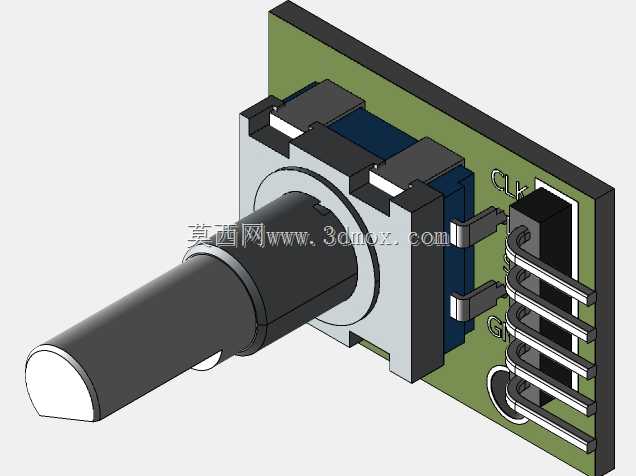

　　编码器主体由外壳、定位弹片、码盘基座和后端端子组成，外壳侧面的卡扣与衬板扣合，装配时无需额外螺丝即可预固定，再通过面板螺母从正面压紧。后侧引出的弯折端子直接插入绿色PCB板，板上走线将CLK、GND等信号引向排针接口，排针采用卧式弯针结构，便于设备内部用杜邦线或FPC排线连接主控。建模时把端子折弯半径、焊盘孔径、排针间距都按实物比例做出，干涉检查时可以清楚看到轴套与板边、端子与相邻元件之间的安全间隙。

　　安装边界方面，需要重点关注三个方向：轴向，操作轴伸出面板的长度要匹配旋钮厚度，过长会导致按压行程不足，过短则旋钮贴死面板；径向，衬板外轮廓与面板开孔之间要留0.2~0.5mm间隙，方便装配公差吸收；板后方向，编码器本体加PCB的总深度决定了箱体内部预留空间，弯针排针顶端到轴端面的距离在布局堆叠时必须标注，避免与后盖或内部线束碰撞。

　　设计思路上，这套结构刻意保留了两种孔距版本的对照关系：衬板固定孔位置变化后，板上安装孔、走线宽度随之调整，而编码器本体、轴系、排针接口保持通用，体现了同系列元件在不同整机平台上的复用逻辑。对于做设备改型的工程师，这种“本体通用、安装孔位分档”的处理方式可以减少物料种类，面板钣金或塑料模具只需更换开孔间距即可适配不同机型。

　　在三维装配里还能观察到细节：轴端的扁位用于旋钮止转，防止转动时打滑；衬板与PCB之间留有塑壳定位柱，波峰焊或回流焊时板子不会偏移；端子根部的塑胶座起到绝缘和支撑作用，避免插拔排线时把端子掰弯。整体结构紧凑，零件数量少，符合人机交互元件高可靠、易装配的工程取向，对面板布局、线束走向以及整机堆叠设计都有直接参考价值。
