四启动梯形引线螺钉精密结构设计

　　日常做非标设备传动结构选型时，这类大导程梯形引线螺钉的应用场景其实覆盖得很广，从小型缝纫设备的送料进给机构，到桌面级3D打印的Z轴升降传动，再到CNC雕刻机的轻载直线位移单元，甚至部分路由器外壳的快装锁紧结构、打印机走纸机构的微调组件里，都能见到这类零件的身影。和普通三角螺纹的紧固件不同，.375规格的8牙距梯形螺纹本身就兼顾了轻载传动效率和轴向锁紧能力，4启动的螺纹头设计能让啮合起始段的容错率更高，装配时不需要反复对准螺纹起始牙，哪怕是盲孔安装场景，也能快速旋入到位，不会出现单头梯形螺钉常见的错牙、卡滞问题。

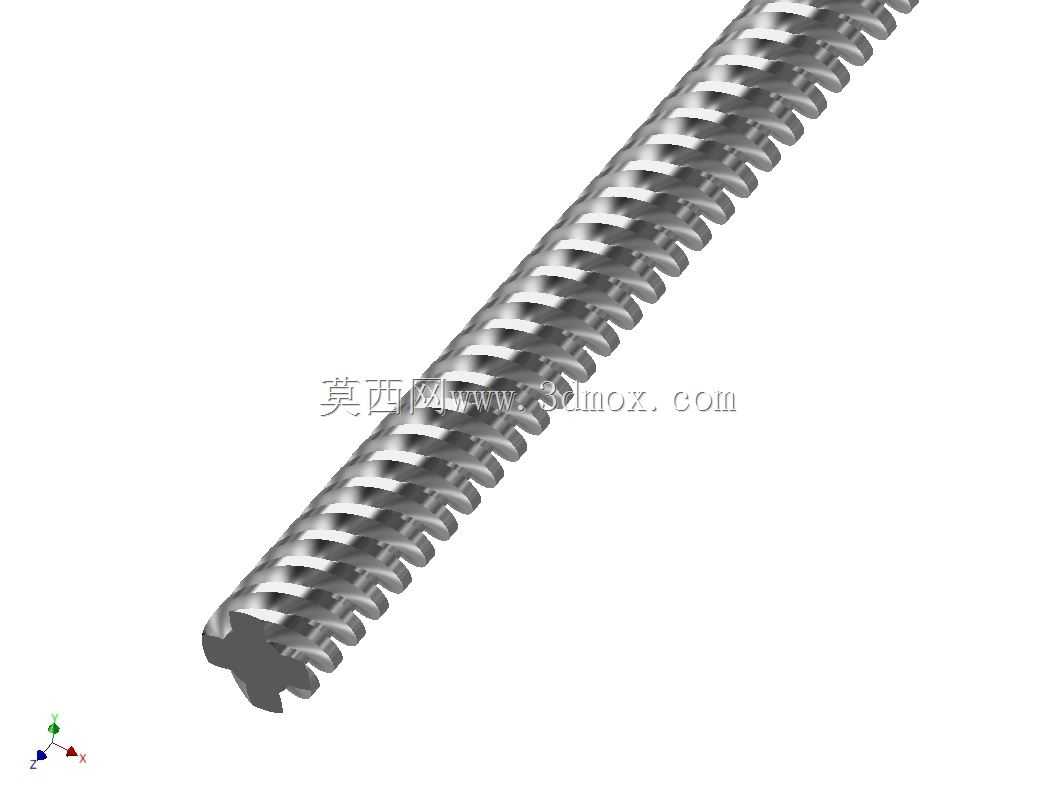

　　做这个零件的三维建模时，首先要理清的是螺纹牙型的边界尺寸，梯形牙的牙侧角、牙顶间隙、大径中径小径的公差配合是核心，不能直接用软件自带的标准螺纹特征一键生成，毕竟2圈每英寸的大导程加上4头的多线螺纹参数，通用螺纹库的特征很容易出现牙型错位、首尾收尾段破面的问题。实际建模时要先画出单头螺纹的螺旋扫掠路径，导程按整圈螺距的4倍设置，扫掠出单条牙型后再沿轴向圆周阵列4份，最后和螺杆基体做布尔合并，螺纹首尾的收尾段要做1/4圈的渐消收尾处理，避免实际加工时刀具在螺纹起止点撞刀，也能让装配时的导入段更顺滑。

　　从安装边界来看，这款螺钉的杆部外径要和配套的铜螺母内孔保持基孔制间隙配合，单边间隙控制在0.02-0.05mm之间，既能保证传动时的顺滑度，又不会因为间隙过大出现传动回程差。螺钉头部的4启动顶点结构，也就是十字槽型的驱动端，槽深和槽宽的尺寸要匹配对应规格的十字批头，槽的位置要和螺杆轴线保持严格同轴，否则电动工具锁紧时会出现打滑、槽口崩边的问题。实际应用中如果是用在传动场景，螺杆的端部要做中心孔定位结构，搭配推力轴承使用时能承受更大的轴向载荷，避免螺杆转动时出现径向窜动；如果是作为紧固件使用，螺纹段的长度要比被连接件的总厚度多出2-3个牙距，保证螺纹啮合的牙数足够，不会出现滑牙失效的问题。

　　很多刚接触结构设计的工程师容易把多线梯形螺钉和普通传动丝杠混淆，其实这类小规格的4启动梯形螺钉成本远低于精密滚珠丝杠，不需要配套复杂的回珠器、密封组件，维护难度极低，在轻载、低速、对传动精度要求不是微米级的场景下性价比极高。比如缝纫机的针距调节机构里，用这款螺钉做微调轴，转动一圈就能前进2英寸的距离，调节效率比单头螺纹高4倍，操作人员不需要转动很多圈就能完成针距的快速调整；打印机的走纸压力调节结构里，靠这款螺钉的梯形牙自锁特性，调节到合适压力后不需要额外加锁紧螺母，就能保持位置不松动，长期使用也不会因为设备振动出现压力偏移。

　　建模过程中还要注意螺纹牙面的粗糙度处理，虽然三维模型里不需要标注粗糙度符号，但结构设计时要考虑实际加工的工艺性，梯形牙的两个侧面是传动受力面，表面粗糙度要控制在Ra1.6以内，牙顶和牙底的非接触面可以放宽到Ra3.2，这样既能降低加工成本，又能保证传动时的摩擦阻力均匀。另外4条螺旋线的相位差必须严格保持90度，否则装配时会出现螺母卡滞、传动阻力忽大忽小的问题，建模完成后要做干涉检查，模拟螺母沿螺杆全程移动的过程，确认没有局部过盈的位置，尤其是螺纹首尾的收尾段，不能出现突出的牙型棱角，否则螺母移动到端部时会被卡住。

　　从实际选型的角度看，这款螺钉的材质一般选易切削钢或者304不锈钢，易切削钢版本适合室内干燥环境的设备使用，加工成本低，表面做发黑处理就能满足防锈要求；304不锈钢版本适合户外设备或者有防潮要求的场景，比如通讯设备的机箱锁紧结构、户外路由器的安装固定组件，不会因为潮湿环境生锈卡死。安装时要注意螺杆的支撑跨距，如果是作为传动件使用，两个支撑端的跨距不能超过螺杆直径的30倍，否则螺杆转动时会出现挠曲变形，影响传动平稳性；如果跨距过大，中间要增加导向支撑套，避免螺杆高速转动时出现甩动问题。
