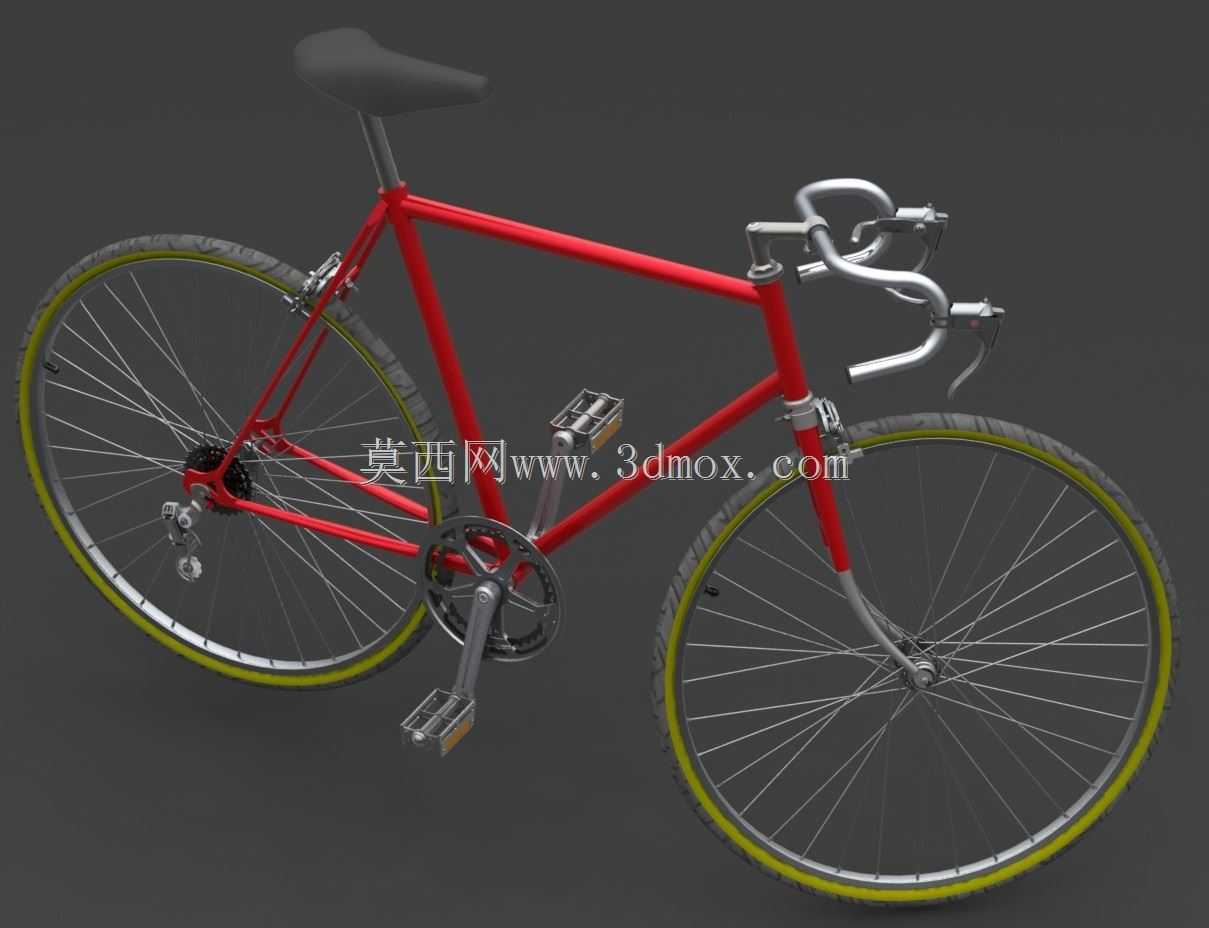

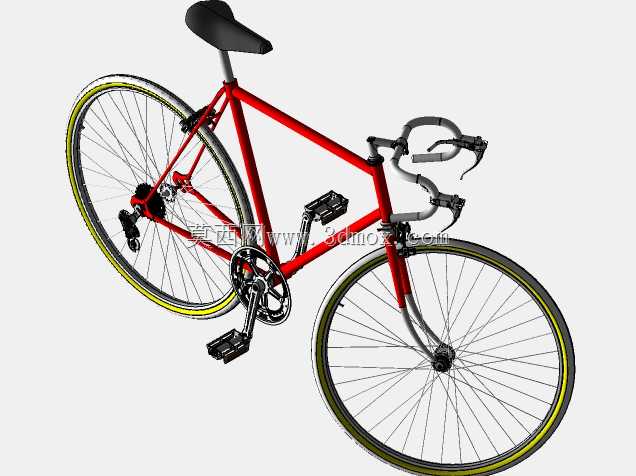

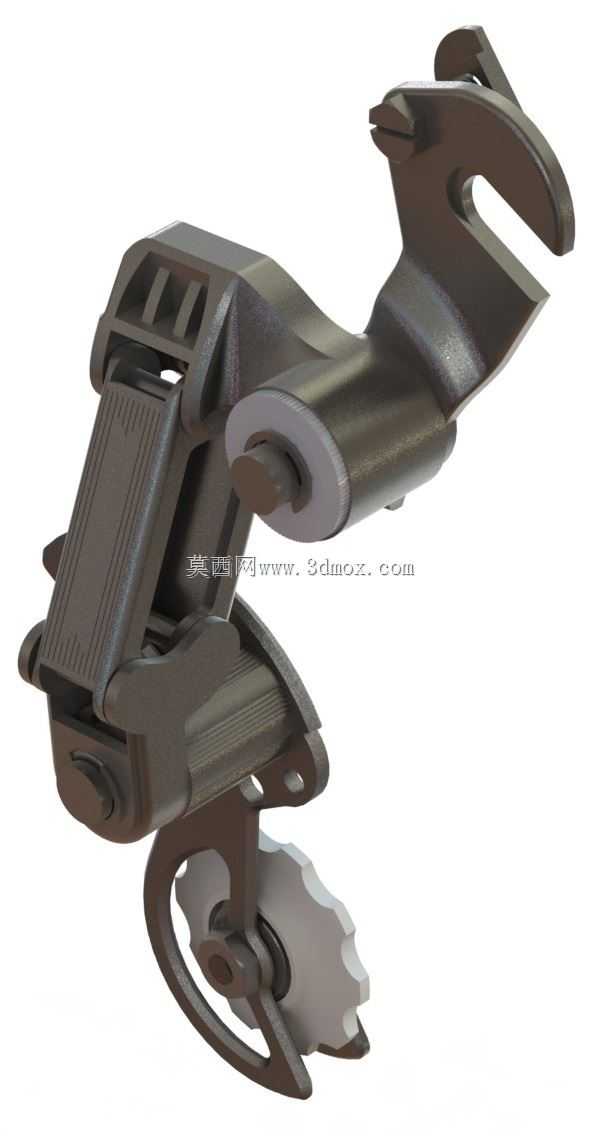

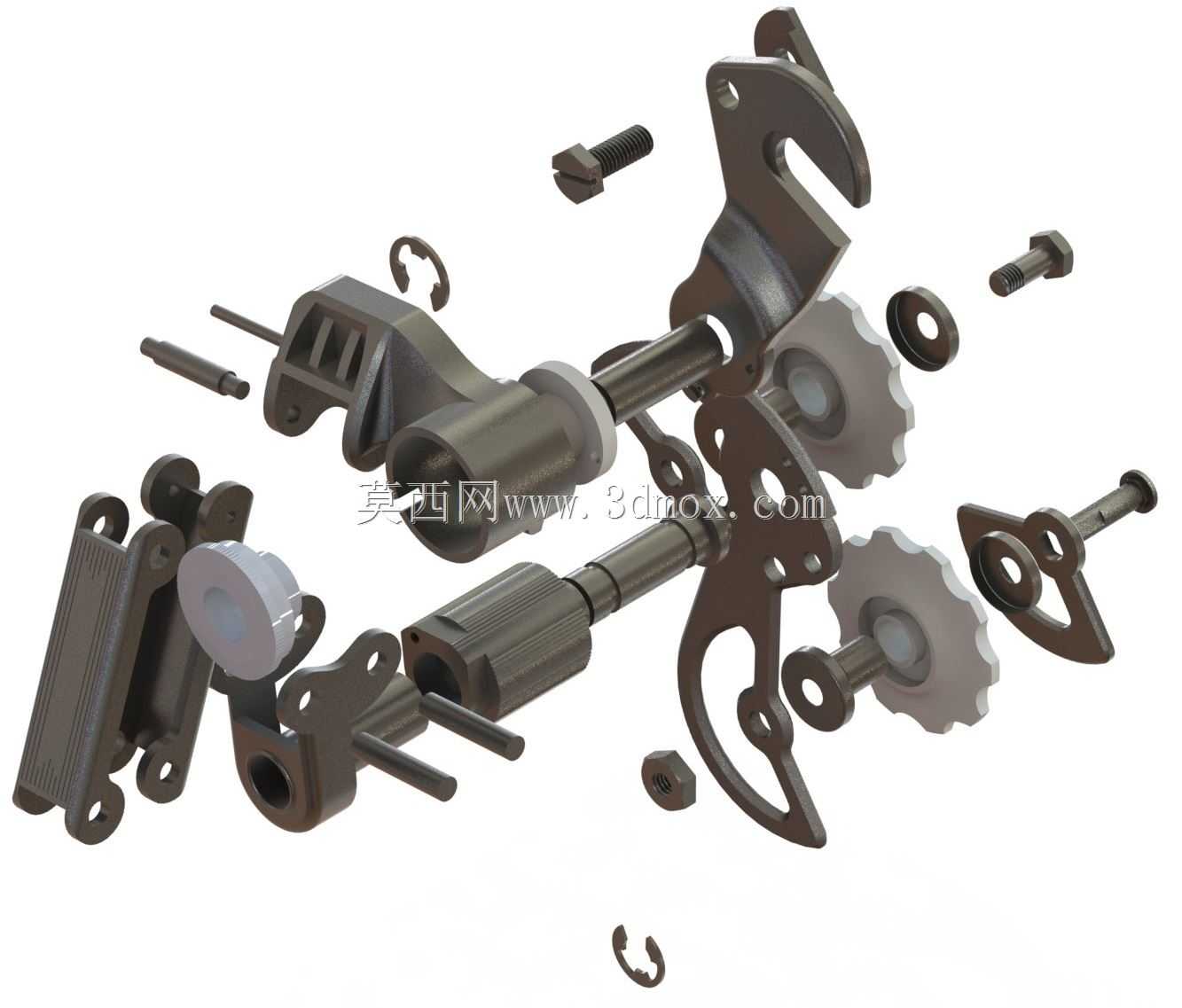

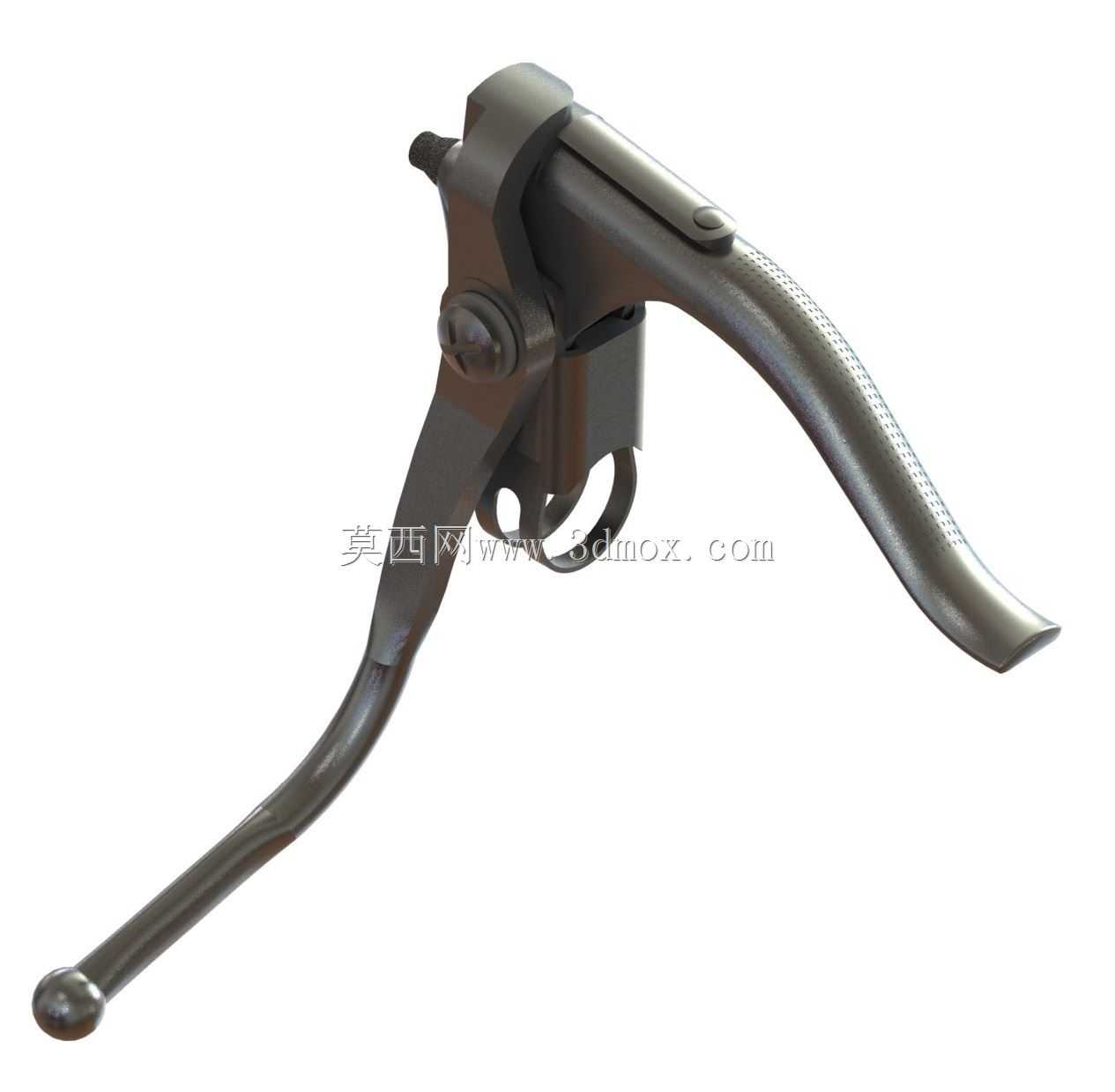

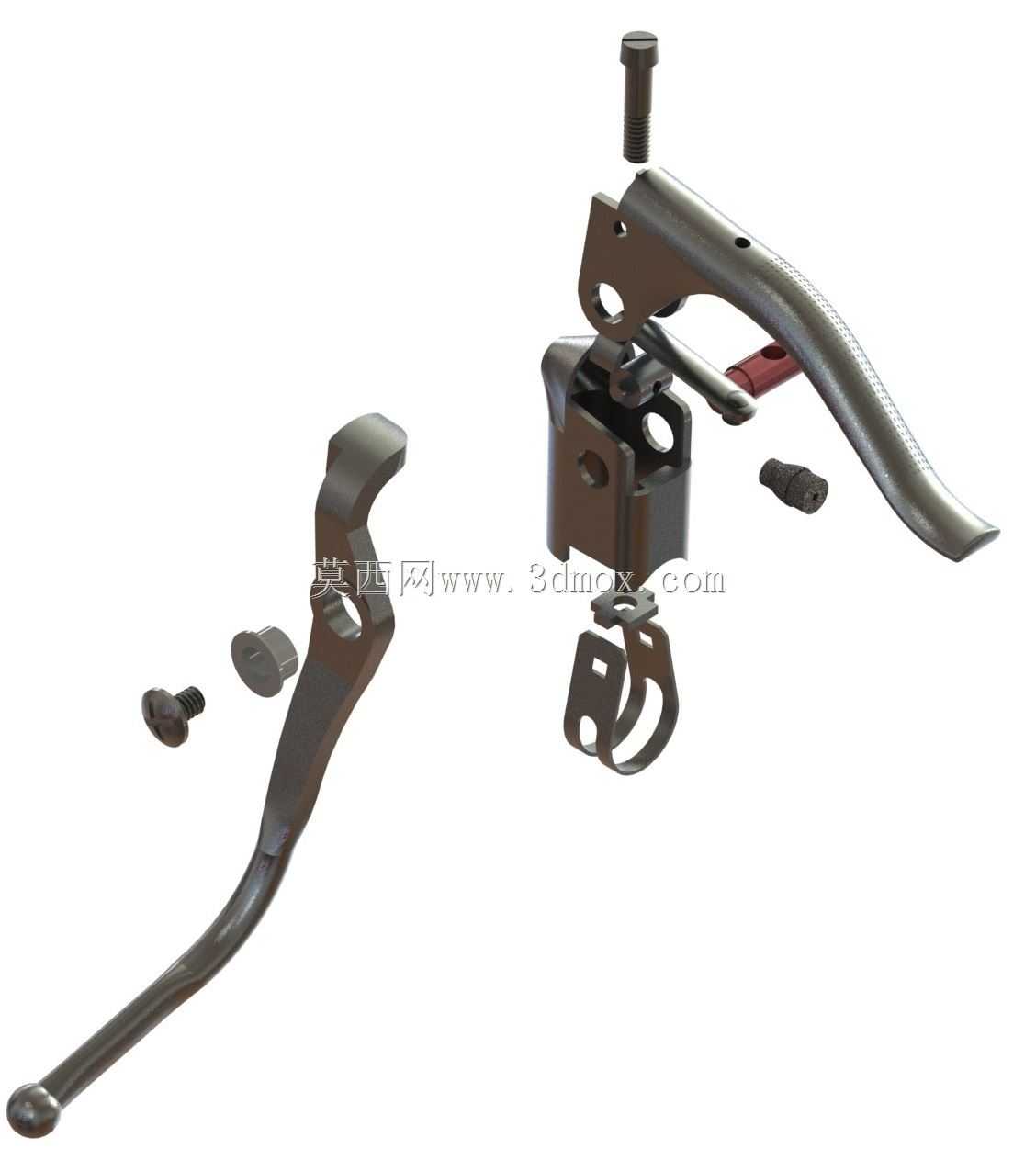

经典公路竞速自行车整车结构三维设计

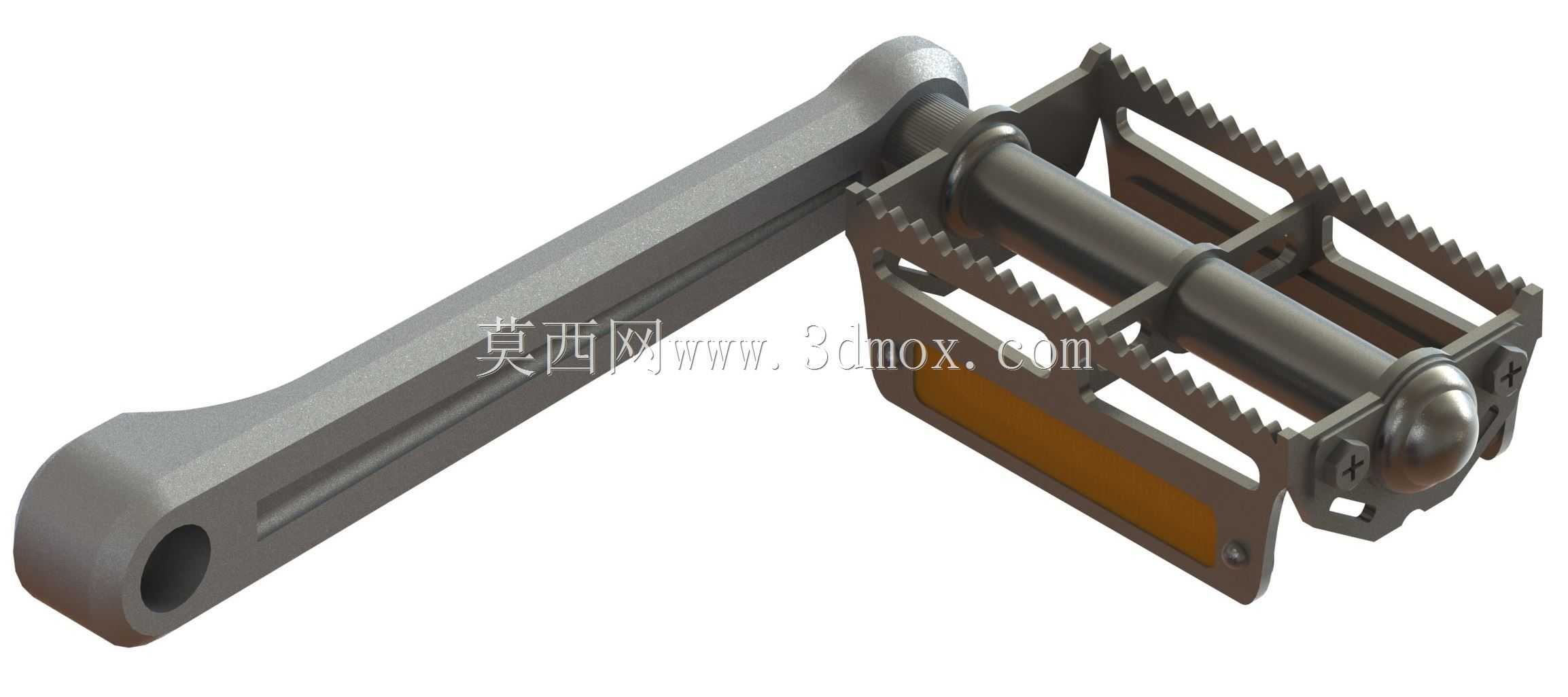

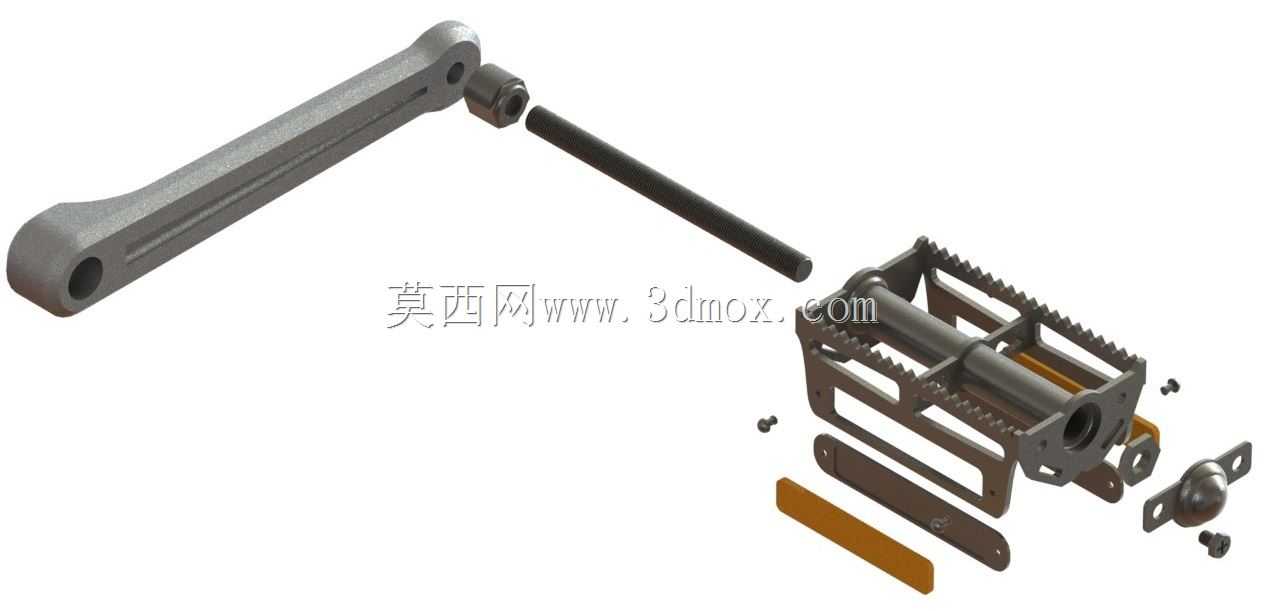

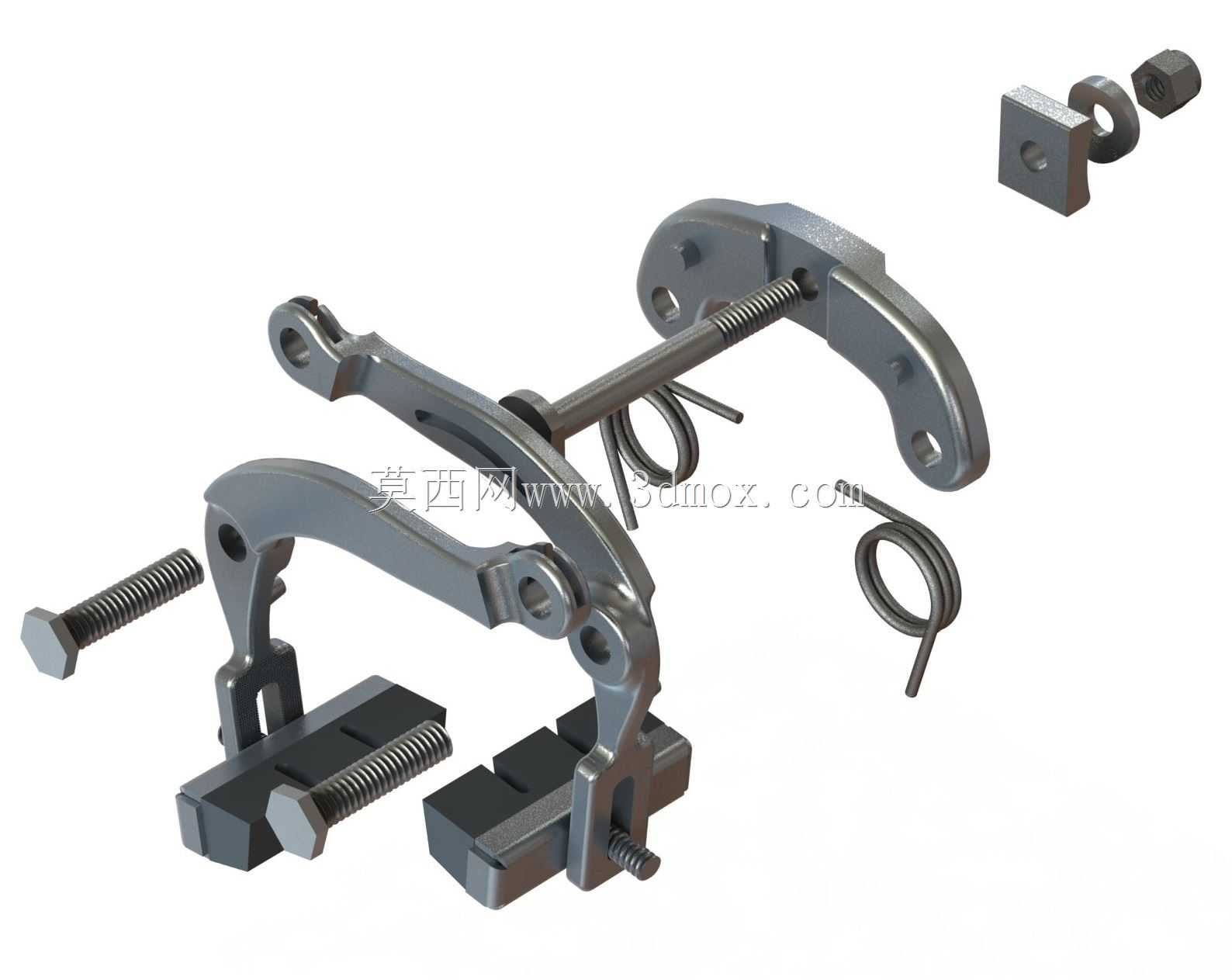

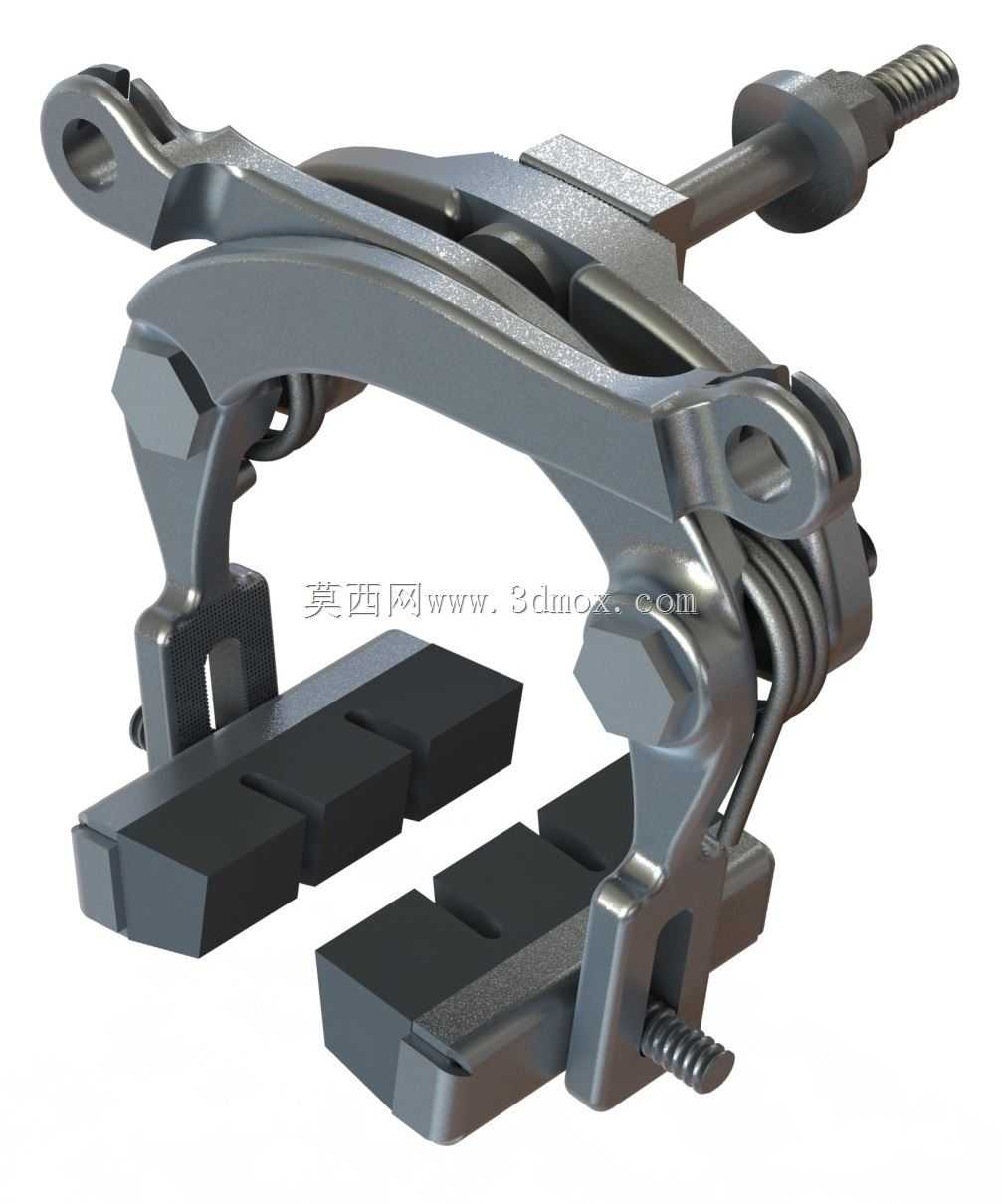

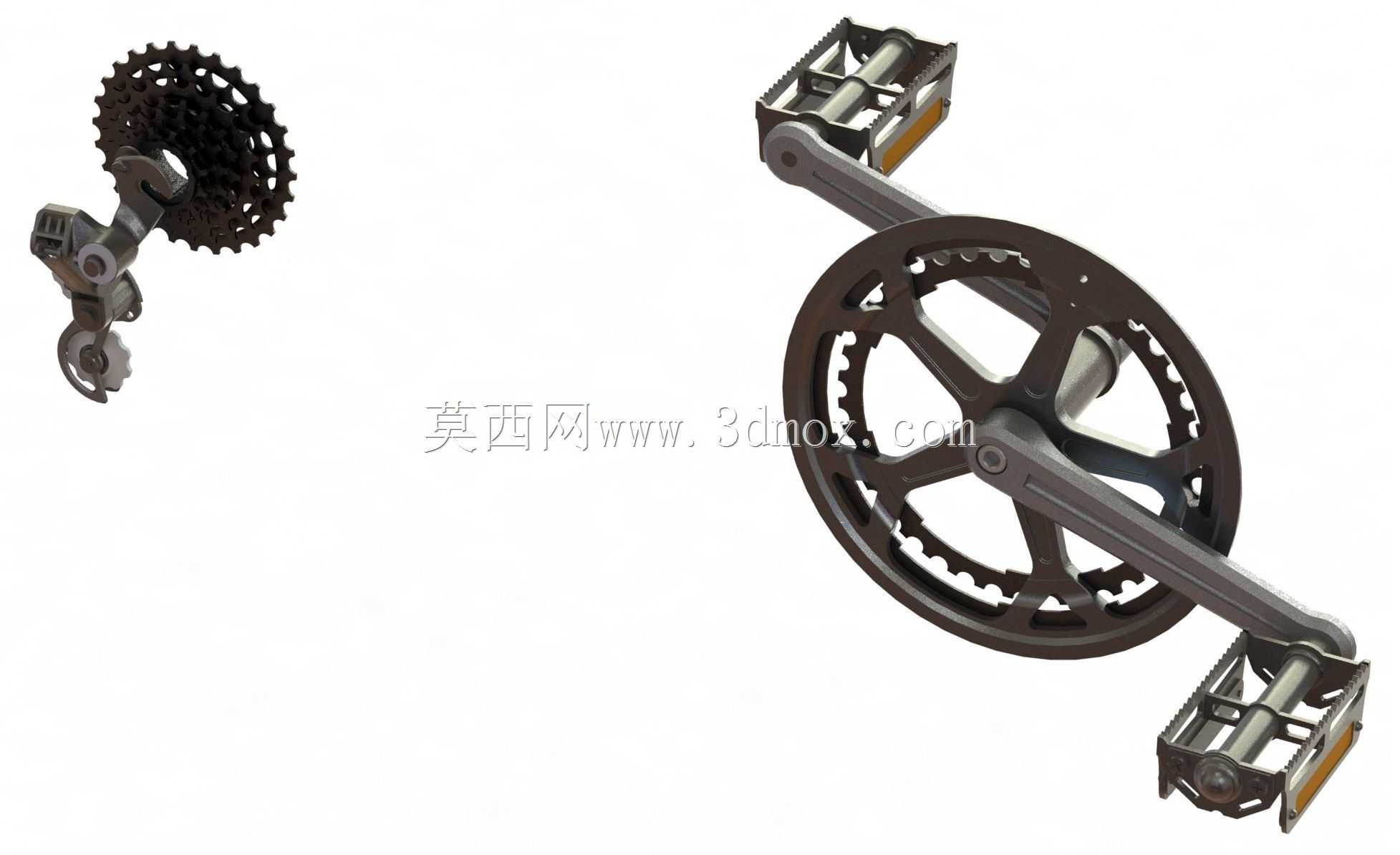

这款公路自行车三维结构设计，主要面向日常通勤代步、业余公路骑行、短途出行接驳等民用场景，同时可作为机械设计教学中装配体设计、结构干涉校验的典型教学案例，帮助学习者理解桁架式车架的受力逻辑、回转部件的装配约束关系。从实际用途来看，该设计还原了传统公路自行车的核心功能：通过曲柄链轮带动链条驱动后轮实现动力传输，弯把设计适配骑行过程中不同的握姿需求，降低高速骑行时的风阻，窄边高压轮组适配平整铺装路面的低滚阻行驶需求，坐垫与车架的连接结构可实现高度调节，适配不同身高的骑行者使用。在功能特性层面，该设计完整还原了公路车的核心功能模块：菱形桁架式车架采用管材拼接结构，在保证整体结构刚度的前提下尽可能降低整车自重；前后轮组采用辐条张拉结构，通过均匀分布的钢丝辐条将轮圈载荷传递至花鼓，兼顾径向承载能力与轻量化表现；传动系统包含牙盘、曲柄、脚踏、飞轮等核心部件，还原了链传动的装配位置关系；转向系统通过前叉与碗组实现车把与前轮的联动，保证转向操作的灵活性；制动系统预留了夹器安装位，可适配常规圈刹组件的安装需求。设计思路上，该作品以经典复古公路车的结构比例为参考，优先还原各部件的相对装配位置与运动约束关系，车架管材的管径、前后轮的轮径比例、曲柄的长度、车把的宽度均参考民用公路车的通用尺寸规范，保证各运动部件之间不存在结构干涉：比如前轮转向过程中不会与车架下管、脚踏发生碰撞，曲柄转动过程中不会与后下叉产生剐蹭。从外形尺寸与安装边界来看，该设计还原的整车长度约1700mm，轮径适配700C规格的公路车轮胎，车架立管高度约540mm，适配身高165-180cm的使用者，整车宽度控制在380mm以内，满足日常非机动车道通行、家用电梯进出的尺寸要求；各部件的安装接口均参考通用自行车配件的标准尺寸，比如花鼓的开档尺寸、中轴的安装规格、座管的管径都符合民用自行车的通用规范，后续可直接对接市售标准配件进行实物装配验证。目前设计已完成车架、轮组、车把、曲柄、坐垫等核心外观与结构部件的建模，可用于结构展示、装配教学、外观渲染等场景，后续可补充链条、弹簧等细节部件，进一步完善传动与减震部分的结构表现。
