蜗轮蜗杆传动对夹式蝶阀三维设计作品

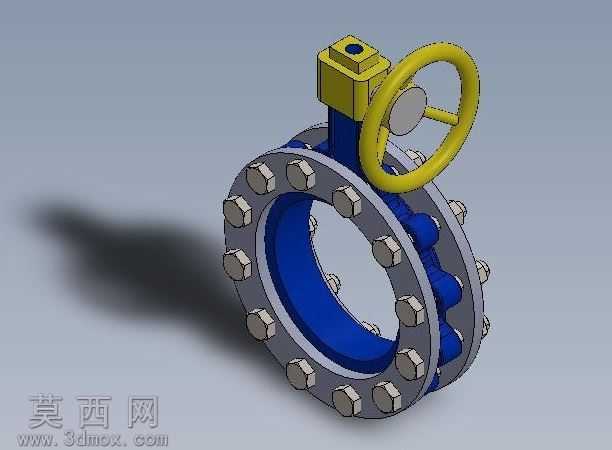

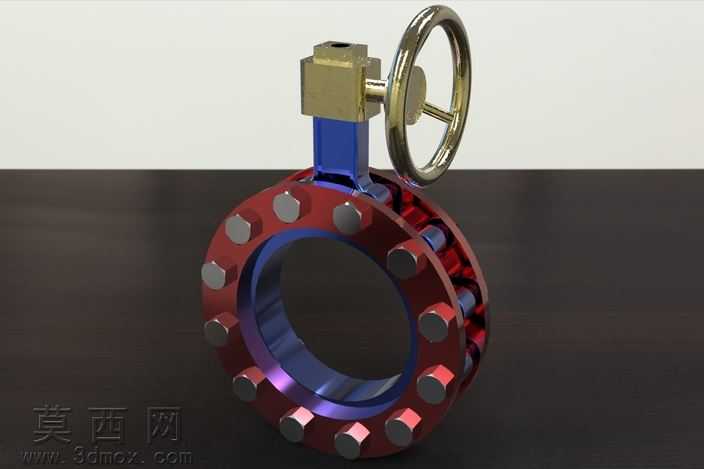

本作品为蜗轮驱动式对夹蝶阀的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先依据蝶阀通用设计规范确定公称通径适配250-400管径的核心尺寸参数，拆分出阀体、阀杆、蝶板、蜗轮驱动头、手轮、连接螺栓、密封组件等独立零件逐一建模。建模过程中对阀体的对夹连接法兰端面做了精准的螺栓孔阵列排布，保证孔位同轴度与端面平面度符合管路安装公差要求，蝶板采用流线型弧面结构设计，在建模时通过曲面放样命令构建蝶板过流曲面，减少流体通过时的阻力损失，阀杆与蝶板的连接位置做了防转卡槽结构的细节建模，还原实际装配中的扭矩传递结构。蜗轮驱动部分完整还原了蜗轮蜗杆减速机构的啮合结构，手轮采用轮辐式结构建模，驱动头的方体壳体做了倒角与安装面的细节处理，所有连接螺栓均采用标准件参数化建模，还原六角头螺栓的头部结构与螺纹段特征。材质与渲染阶段，针对不同零件赋予对应真实材质：阀体与蝶板主体赋予金属烤漆材质，其中阀体外圈做红棕色哑光烤漆效果，蝶板内流道做蓝紫色金属光泽烤漆，连接螺栓赋予银灰色镀锌金属材质，手轮赋予抛光黄铜金属材质，驱动头壳体做黄铜哑光金属质感，阀杆部分做蓝色工程塑料包覆材质效果。渲染时采用工作室三点布光方案，主光从侧上方打亮模型主体结构，辅光补全暗部细节避免结构死黑，轮廓光勾勒阀体边缘提升立体感，背景采用深灰色哑光地面，通过光线追踪渲染输出高清效果图，清晰展现蝶阀的整体装配关系与各部件的材质质感。设计过程中重点考量了蝶阀的实际装配逻辑，所有零件间的配合间隙、运动行程均做了模拟验证，保证手轮转动时可通过蜗轮机构带动阀杆旋转，进而驱动蝶板完成0-90度的启闭动作，对夹式的阀体结构设计适配管路法兰间的夹持安装，整体模型结构完整，细节还原度高，可用于产品展示、结构教学、装配模拟等场景。
