手扳式环链起重葫芦三维结构设计

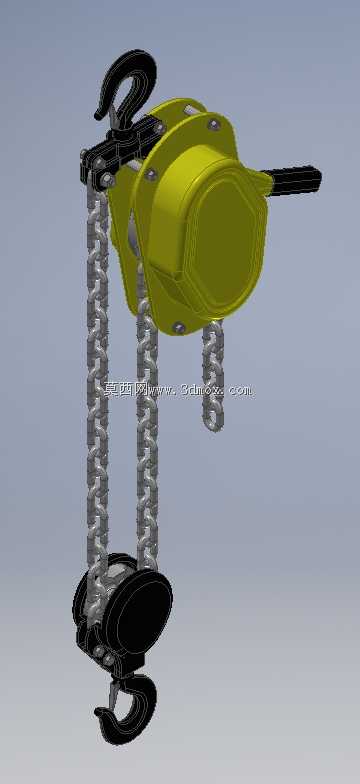

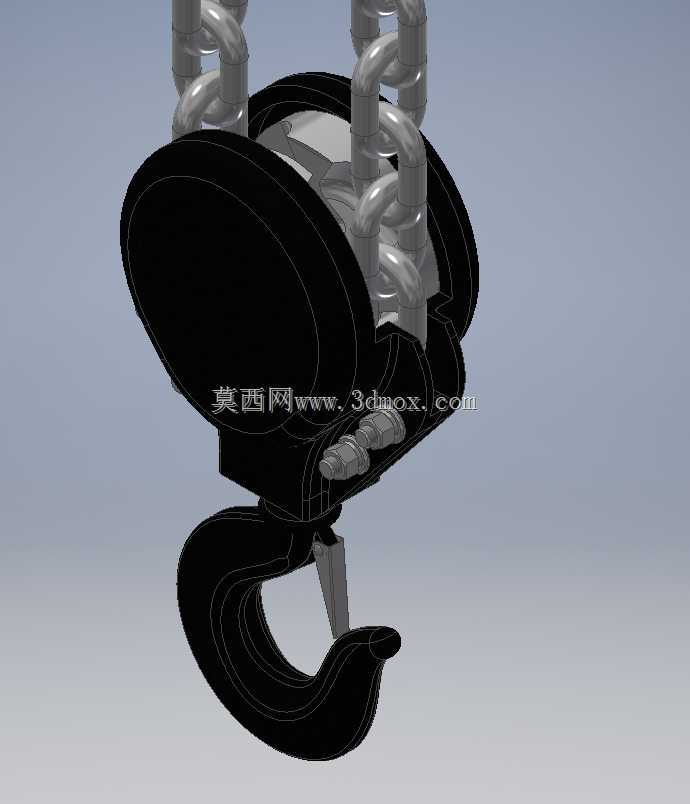

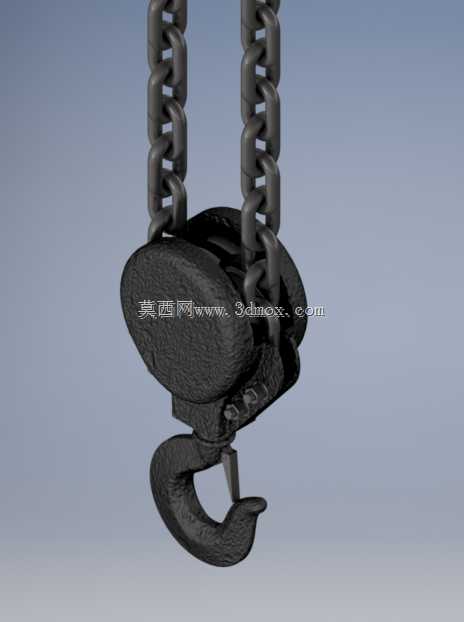

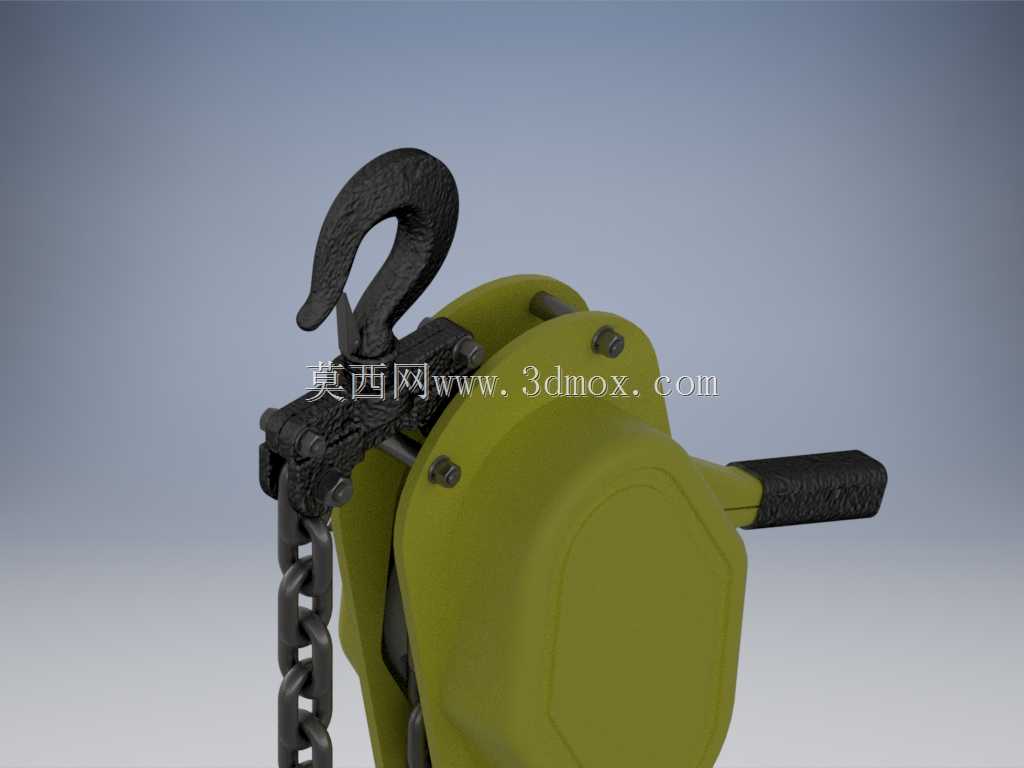

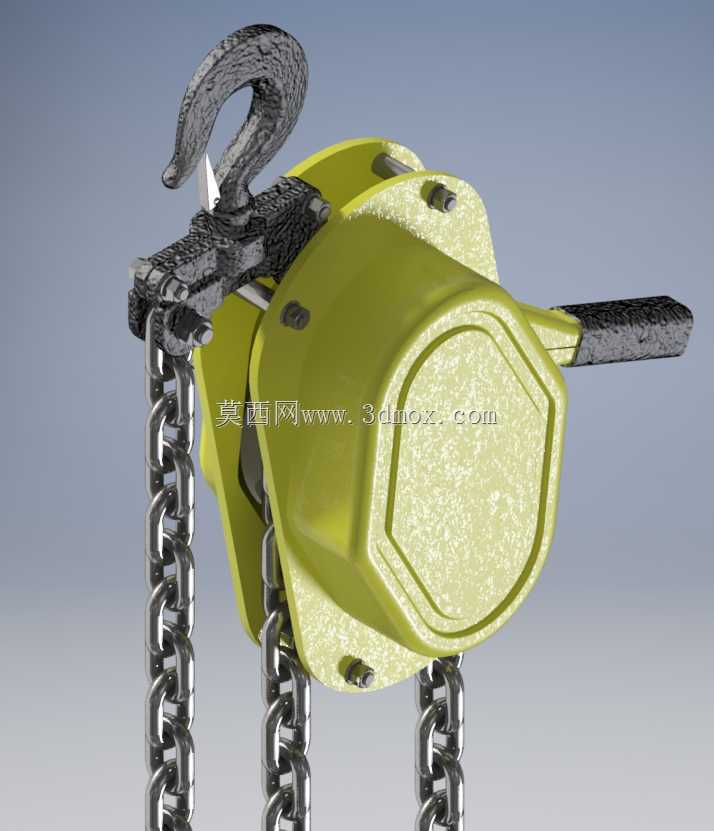

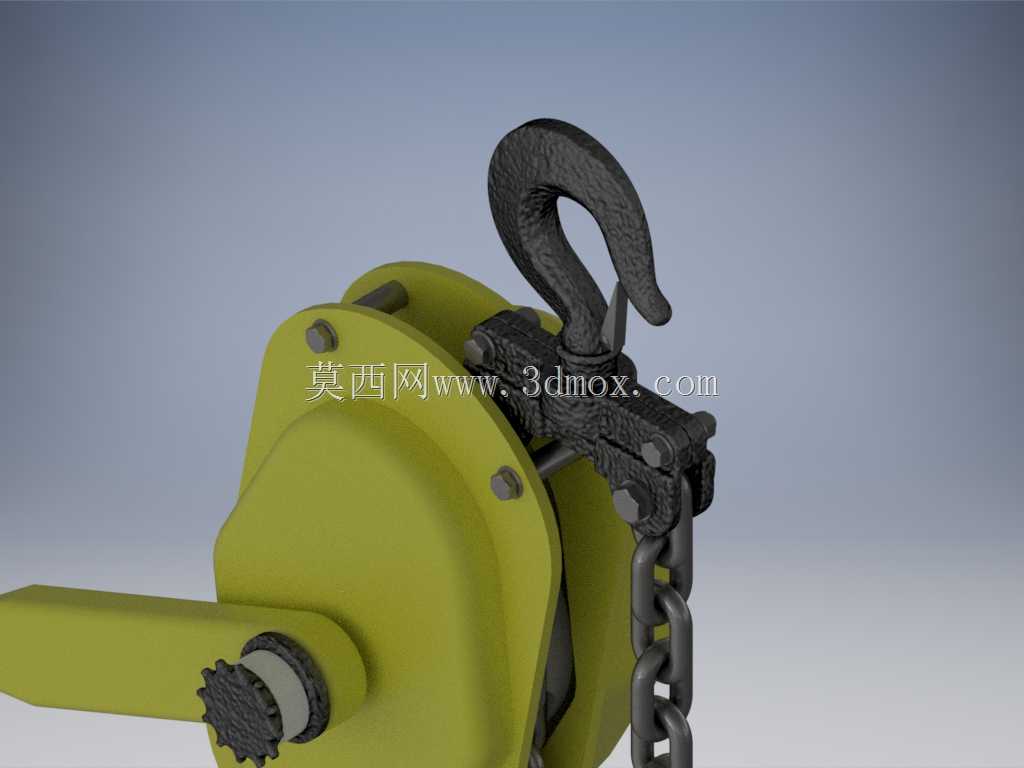

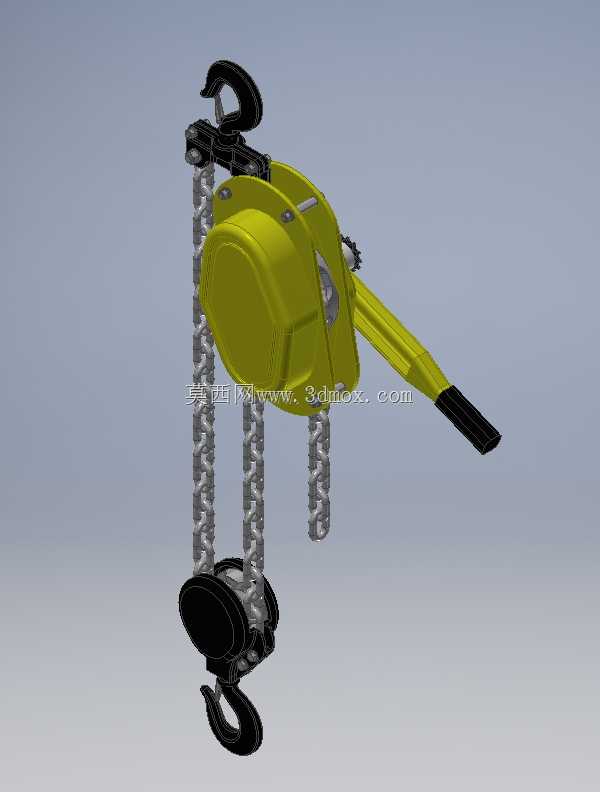

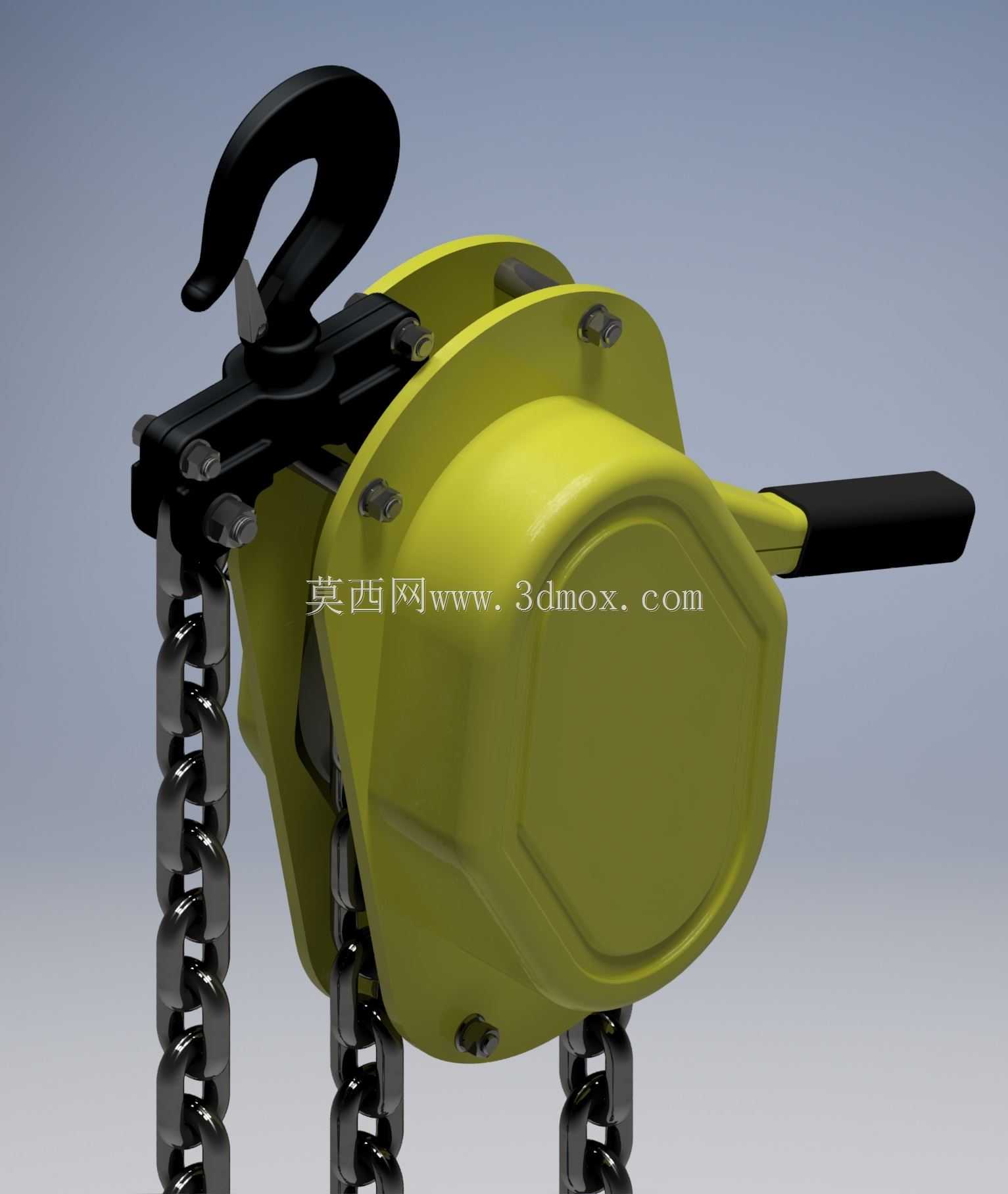

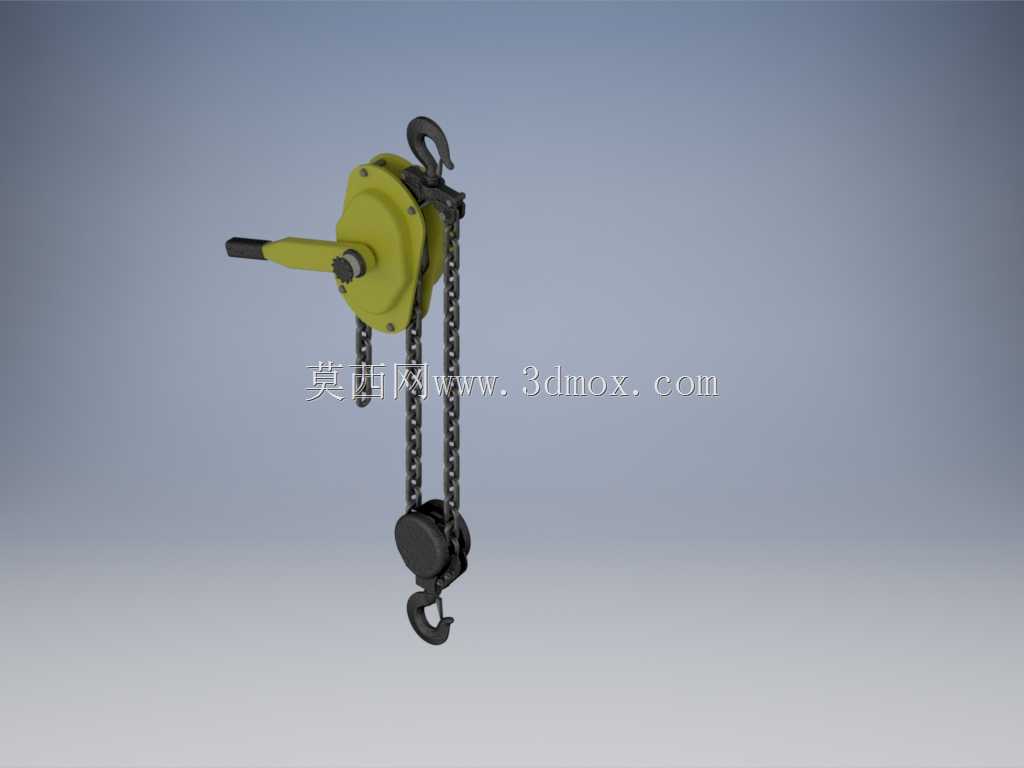

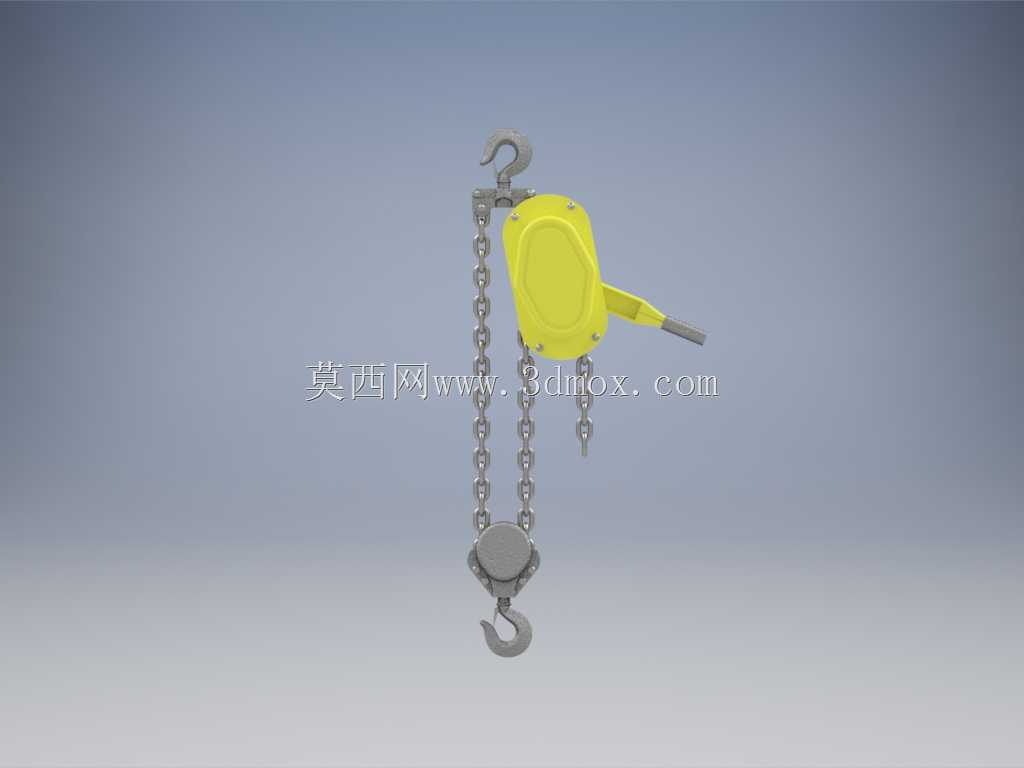

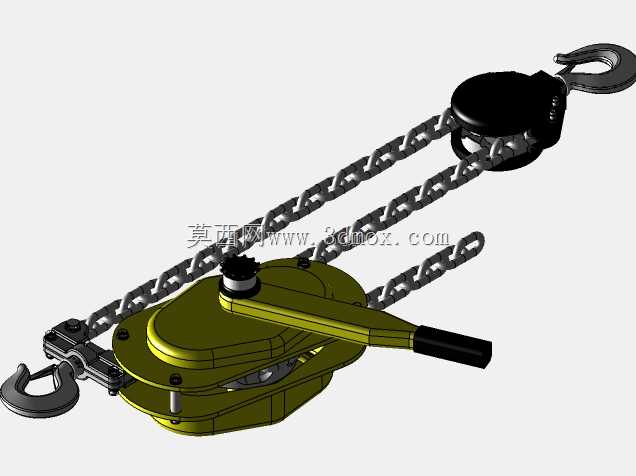

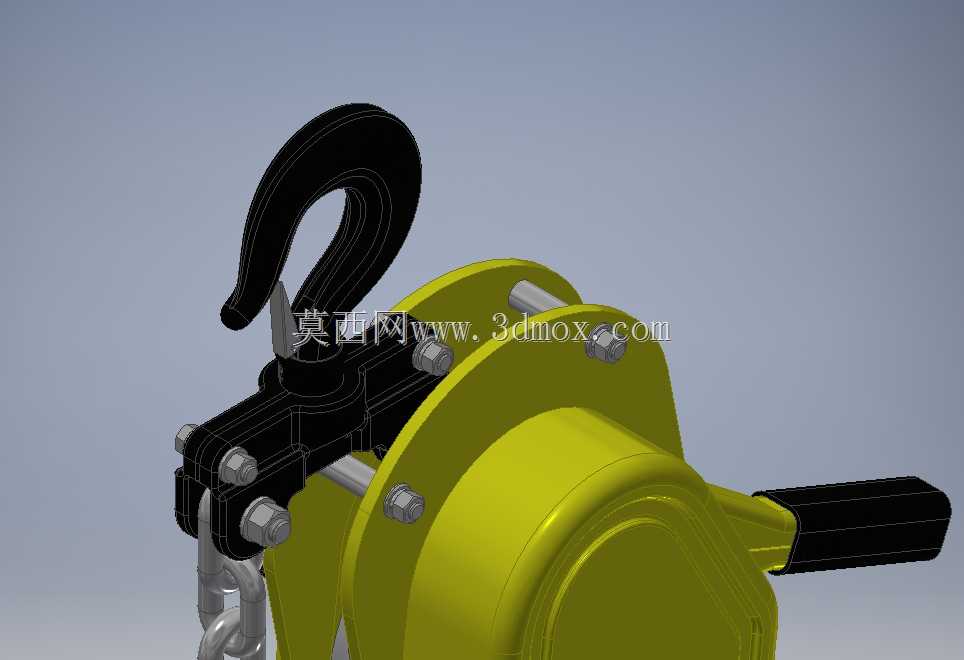

这款手扳式环链起重设备，主要面向无外接动力源的狭小作业场景设计，可广泛应用于电力线路架设、设备安装检修、仓储货物移位、户外应急救援、建筑工地小件吊装、矿山井下设备维护等场景，尤其适合空间受限、无法架设大型起重设备的作业环境，能够在水平、垂直、倾斜等多方向完成重物牵引与起吊作业，额定载荷覆盖0.75吨到6吨区间，可满足多数中小型起重作业的载荷需求。设备整体采用紧凑式结构布局，核心由吊钩组件、棘轮止退机构、传动齿轮组、手扳驱动臂、承重环链、机体外壳六大模块构成，上部吊钩配备防脱锁扣，可避免起吊过程中吊索滑脱引发安全事故；下部吊钩与承重链采用铰接连接，可自适应重物吊点角度，减少链条侧向受力带来的磨损风险。棘轮止退机构采用双棘爪对称设计，无论手扳臂处于哪个操作角度，都能实现即时锁止，杜绝重物下坠风险，同时设置了空载快调档位，可在无负载状态下快速拉动链条调整吊钩位置，大幅缩短作业准备时间。设计过程中优先考虑了手动操作的人机工程特性，手扳臂采用防滑绝缘握把，操作力控制在单人可轻松施力的350N以内，长时间作业不易产生疲劳；机体外壳采用冲压成型的多边形结构，相比传统圆形外壳拥有更高的结构强度，可承受作业过程中的意外碰撞，同时外壳预留了润滑注油孔，可定期对内部传动齿轮加注润滑脂，降低传动磨损延长设备使用寿命。设备的安装边界适配性较强，上部吊钩可直接挂接在固定吊点、脚手架横梁、临时支架等承载结构上，无需额外安装固定基座，整机自重控制在15kg以内（3吨载荷款），单人即可完成设备搬运与架设；承重链条采用高强度合金钢材质，单链节破断载荷达到额定载荷的4倍以上，链条节距符合通用手动葫芦标准，后期维护更换配件通用性强。设备整体外形尺寸控制在长度480mm、宽度180mm、高度260mm范围内，在1.2米的最小作业净空内即可完成安装操作，可在狭窄的设备间隙、管道夹层、输电塔架等空间内正常使用，弥补了大型起重设备无法覆盖的作业盲区。
