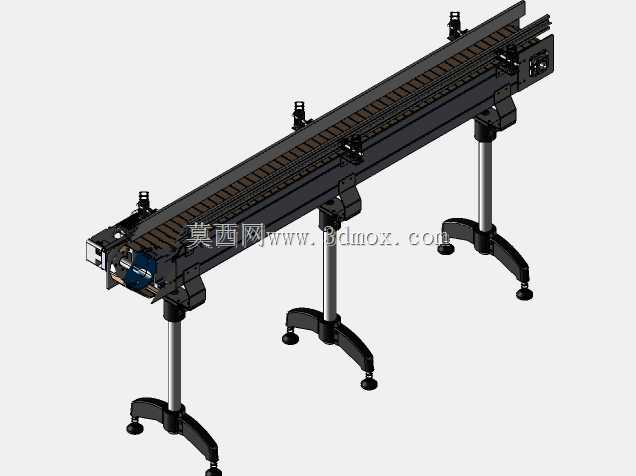

152.4mm宽T.T链铝制输送设备结构

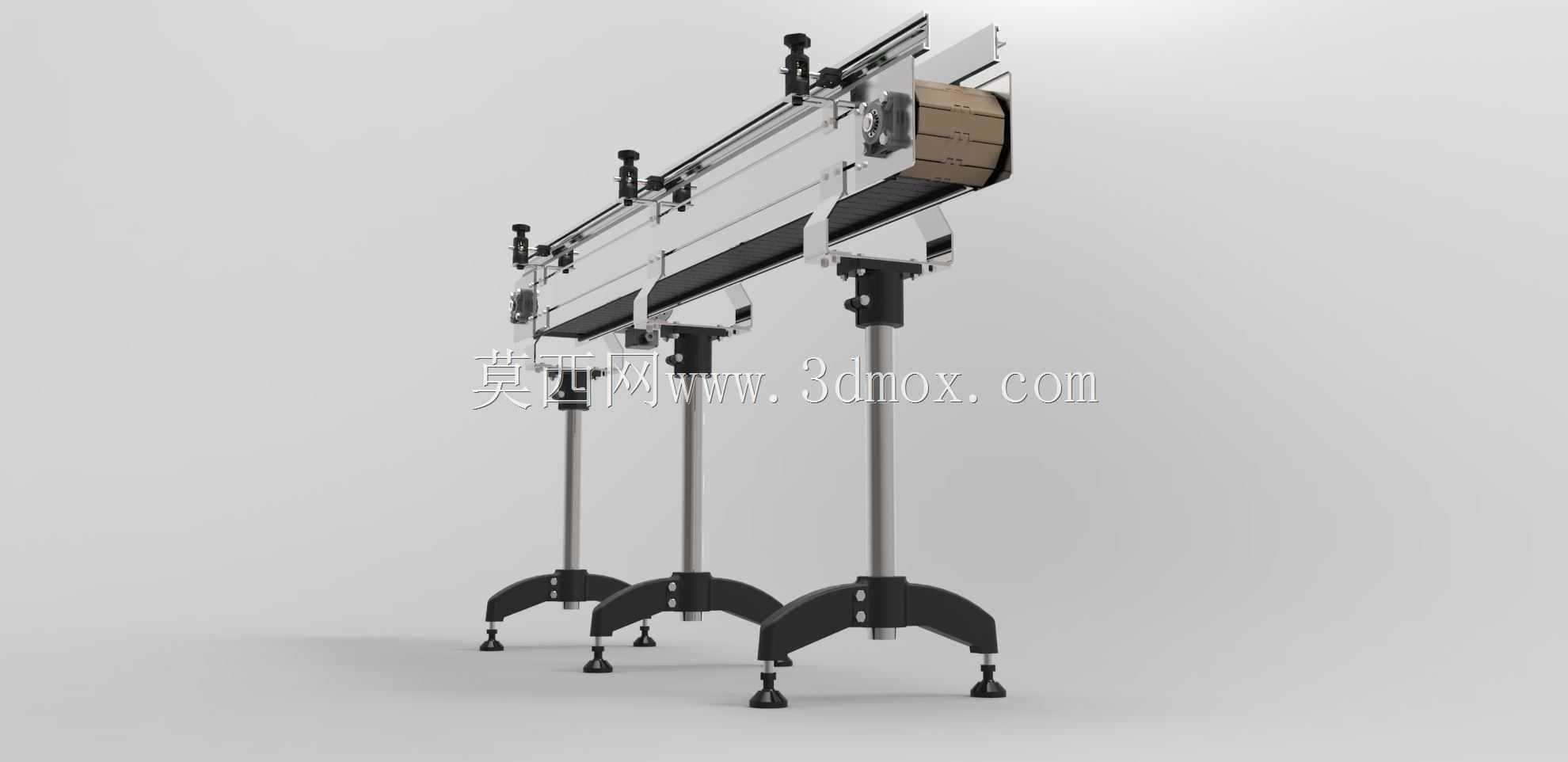

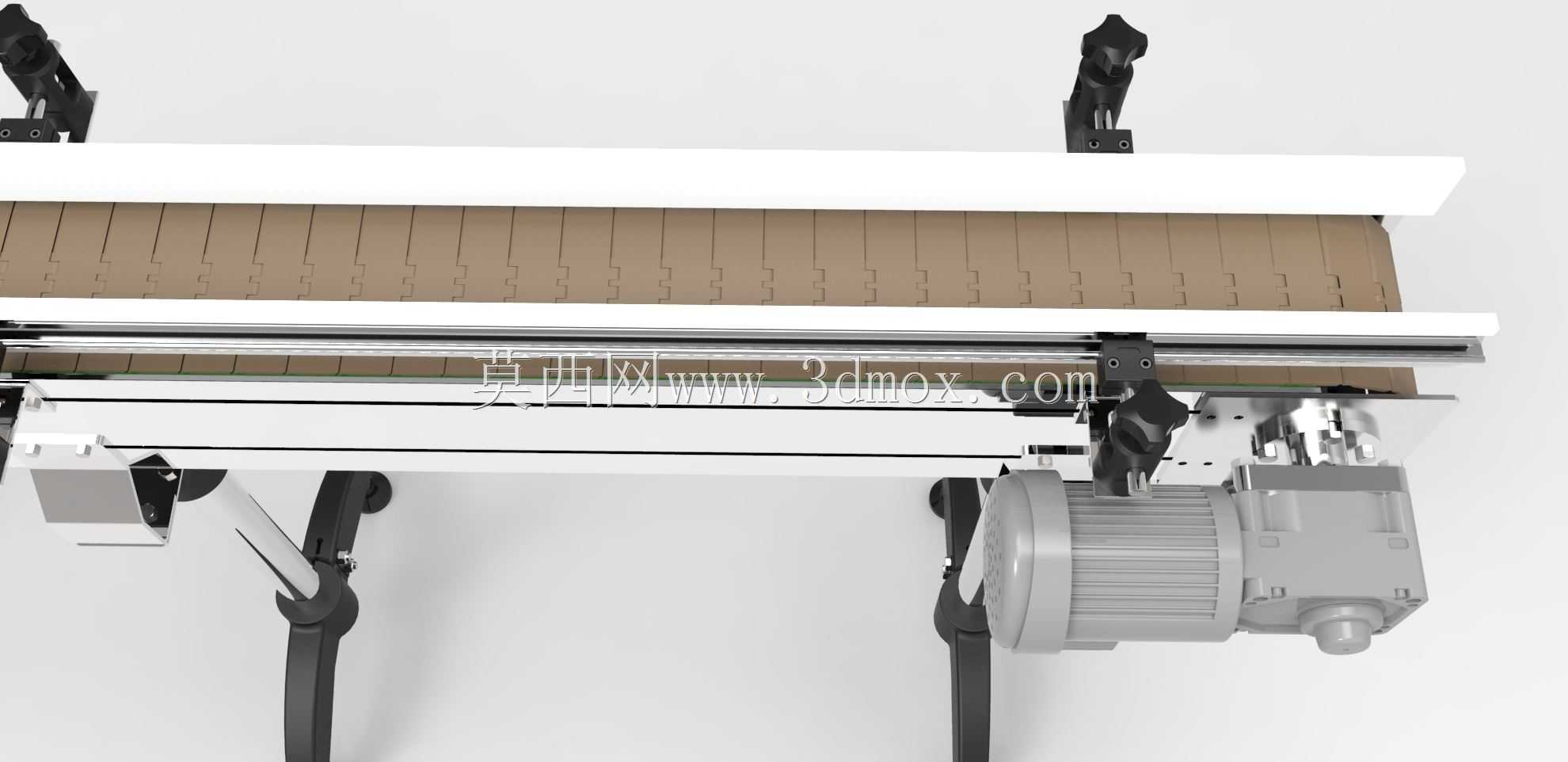

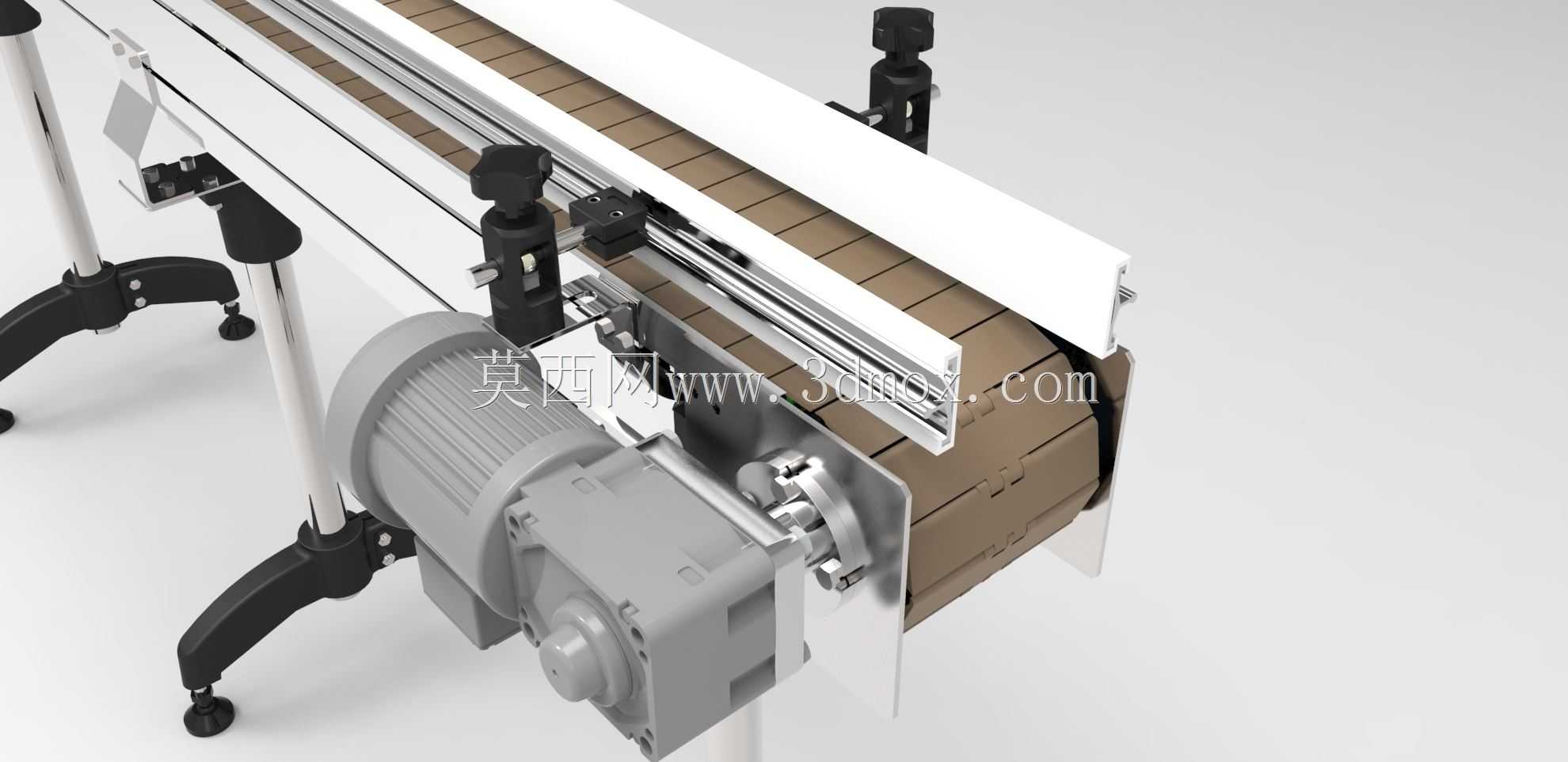

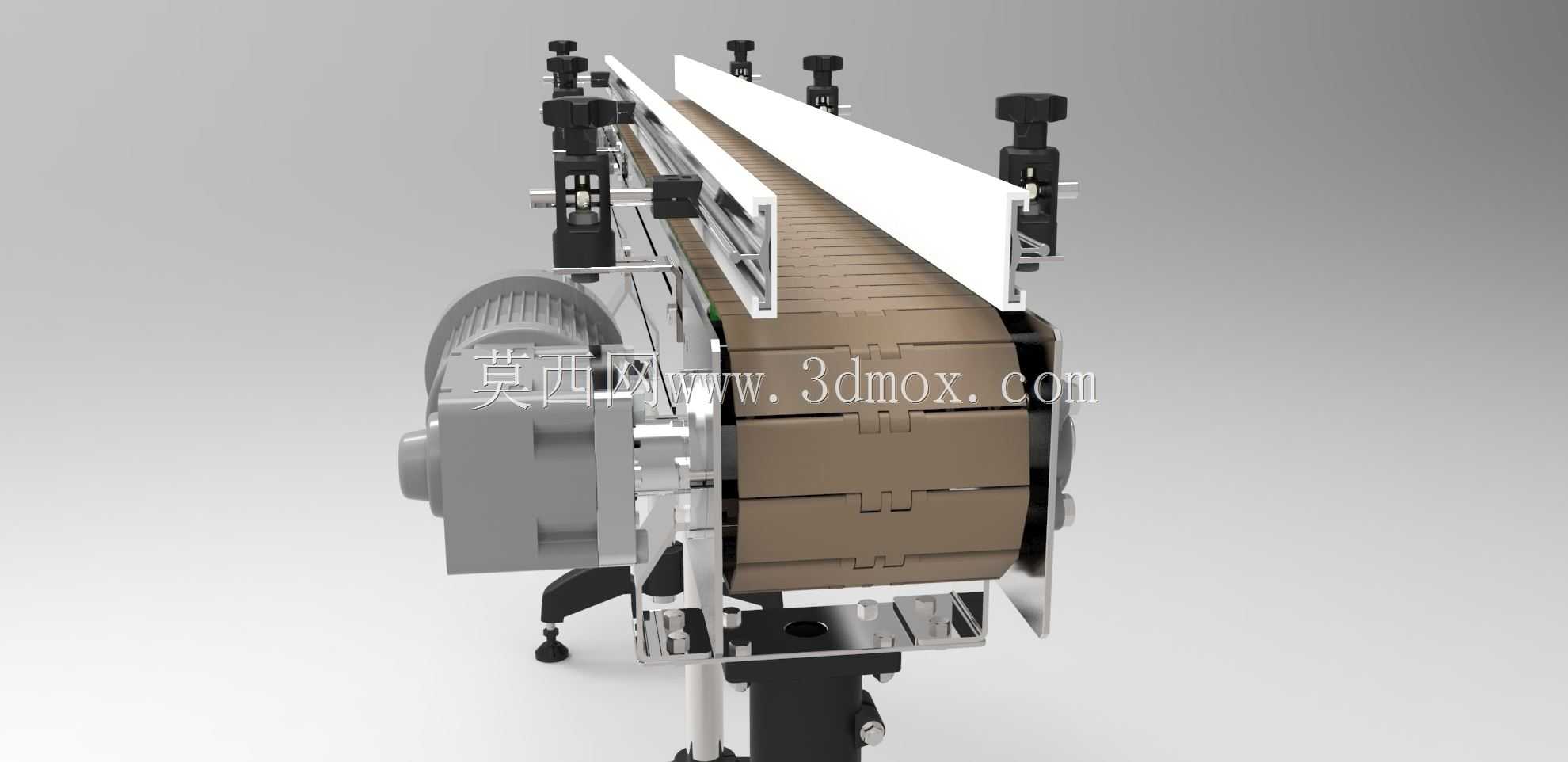

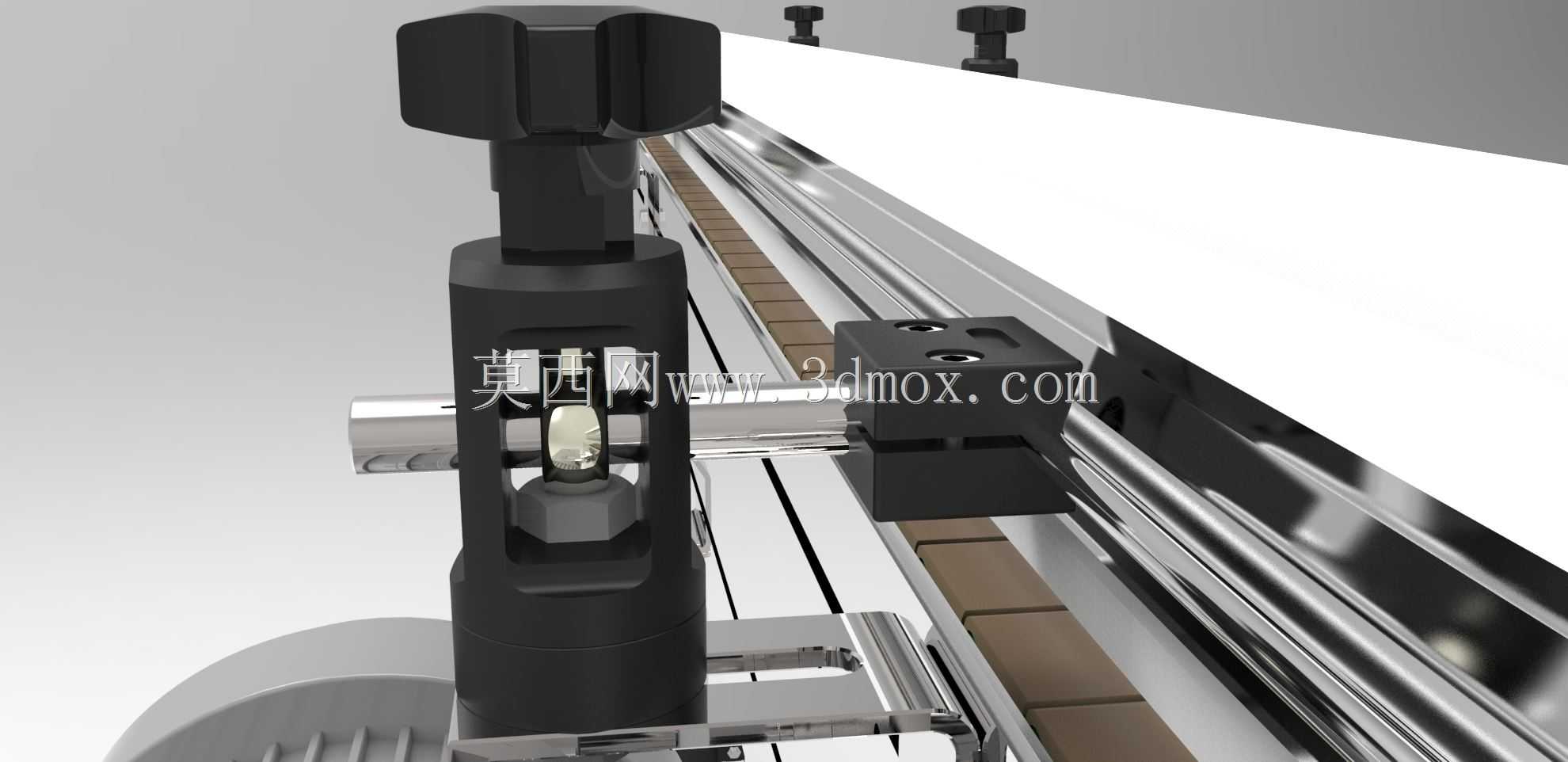

这款T.T链输送设备主要面向轻工制造、食品包装、日化产品组装等连续生产场景，可作为生产线的工件转运单元，衔接前后段加工、检测、包装工位，实现规整形态工件的平稳水平输送，适配瓶装、盒装、小型块状工件的长距离传输需求，可嵌入自动化产线作为基础输送载体，也可单独作为工序间物料转运设备使用。设备采用152.4mm宽度的T.T链作为输送承载面，链板拼接紧密、运行间隙小，不会出现小型工件卡滞的问题，链板表面平整耐磨，可长期承受常规工件的摩擦损耗，配套的驱动单元采用侧装式布局，将动力组件集成在输送段端部，通过传动结构直接驱动链板循环运转，传动效率高、运行噪音低，动力输出平稳，可根据输送节拍需求匹配对应转速，实现0-30m/min范围内的输送速度调节，满足不同生产节拍的适配需求。设备的支撑结构采用可调节脚架设计，三支点支撑脚搭配可调高度的脚杯，可根据现场安装地面的平整度调整支脚高度，保证输送面始终处于水平状态，避免工件输送过程中出现偏移、滑落的问题，支脚与输送主体的连接位置带有锁紧结构，调整完成后可锁死固定，避免长期运行出现高度偏移。机身主体采用铝制型材加工成型，整体重量轻、结构刚性充足，表面做阳极氧化处理，具备不错的防锈抗腐蚀能力，可适配多数生产车间的环境使用，无需额外做表面防腐处理。输送段两侧配套可调节的导向护栏，护栏通过快拆式夹具固定在机身侧边，可根据输送工件的宽度调整护栏间距，适配不同尺寸规格的工件输送需求，调整操作无需专用工具，可快速完成规格切换，适配多品种小批量的生产场景。设备的安装边界预留了充足的外接空间，端部可直接对接其他生产设备的出料口、进料口，侧方预留的安装位可加装检测传感器、挡停机构、定位组件等扩展配件，无需对机身主体做二次加工即可完成功能扩展，整体结构紧凑，占用车间空间小，安装调试难度低，日常维护仅需定期对链板传动位置做润滑保养即可，长期使用的维护成本较低。设计过程中充分考虑了产线适配的通用性，将驱动单元、支撑单元、输送单元做模块化拆分，可根据实际输送长度需求拼接多段输送段，灵活适配不同车间的产线布局需求，无需重新开模制作定制化结构，大幅缩短设备的交付周期，同时模块化的结构也方便后期故障部件的快速更换，减少产线停机维护的时间。
