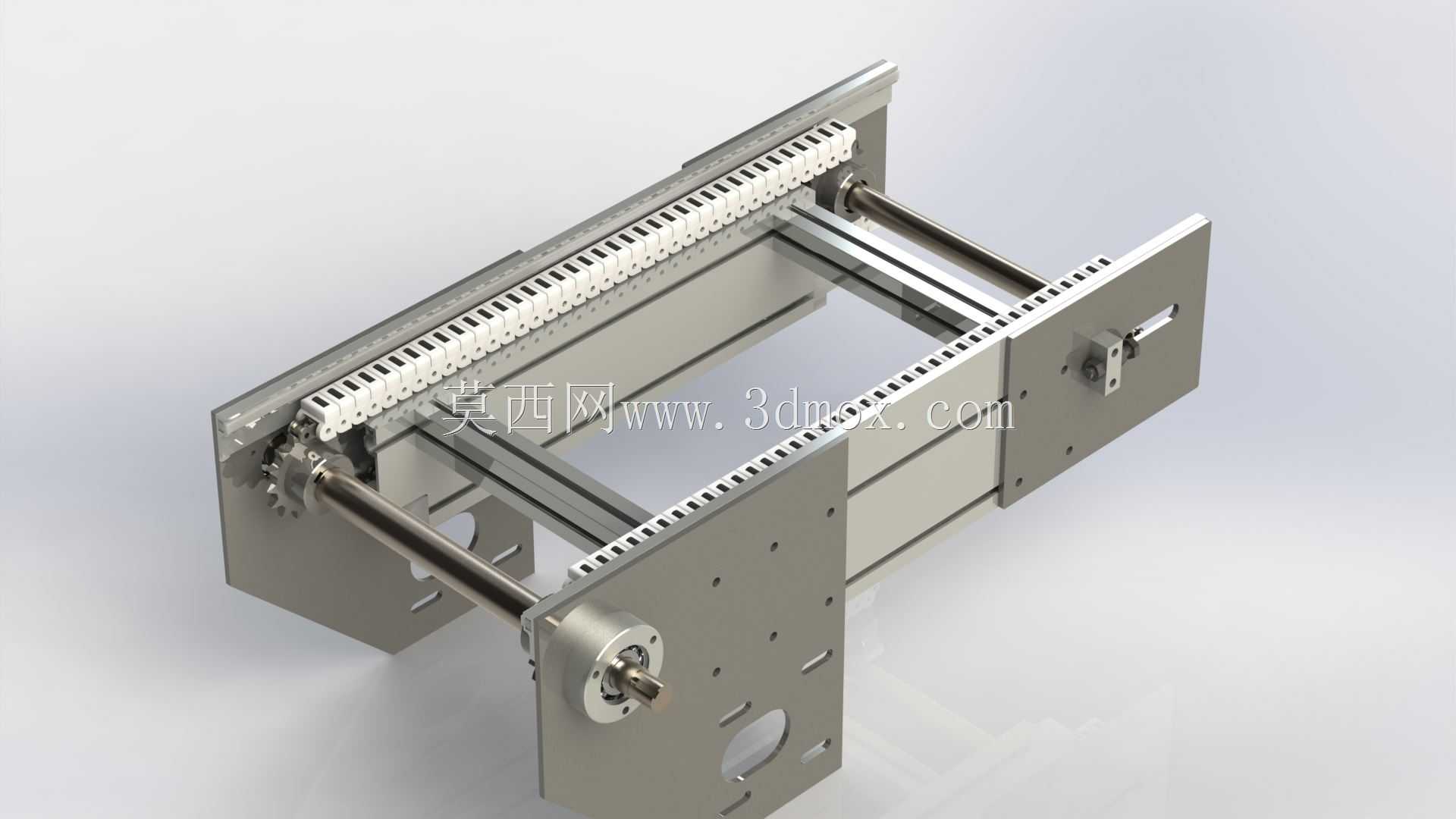

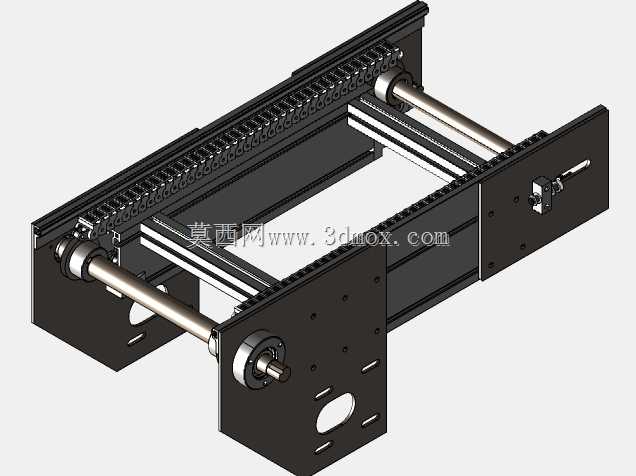

FTC40型自由流模块化网带输送设备结构

　　这款FTC40规格的自由流输送结构，在轻工包装、电子元器件组装、食品分装等产线场景中适配性极强，区别于传统定速强制输送的链板结构，它允许输送面上的载具在任意工位停留积放，不会因为持续传动造成载具挤压、工件磕碰，这也是自由流输送结构在多工位并行作业产线中被广泛选用的核心原因。从结构设计逻辑来看，该设备采用模块化网带作为承载输送面，单节网带通过铰接销轴串联，配合侧边导向凸台卡入铝型材导轨的导向槽内，运行过程中不会出现网带跑偏、蛇形偏移的问题，网带表面的防滑凸点可以增大与载具底部的摩擦力，正常输送段可以稳定带动载具前行，当工位处设置阻挡机构拦下载具时，网带可在载具下方顺滑滑动，不会对网带本身或者载具造成额外磨损。

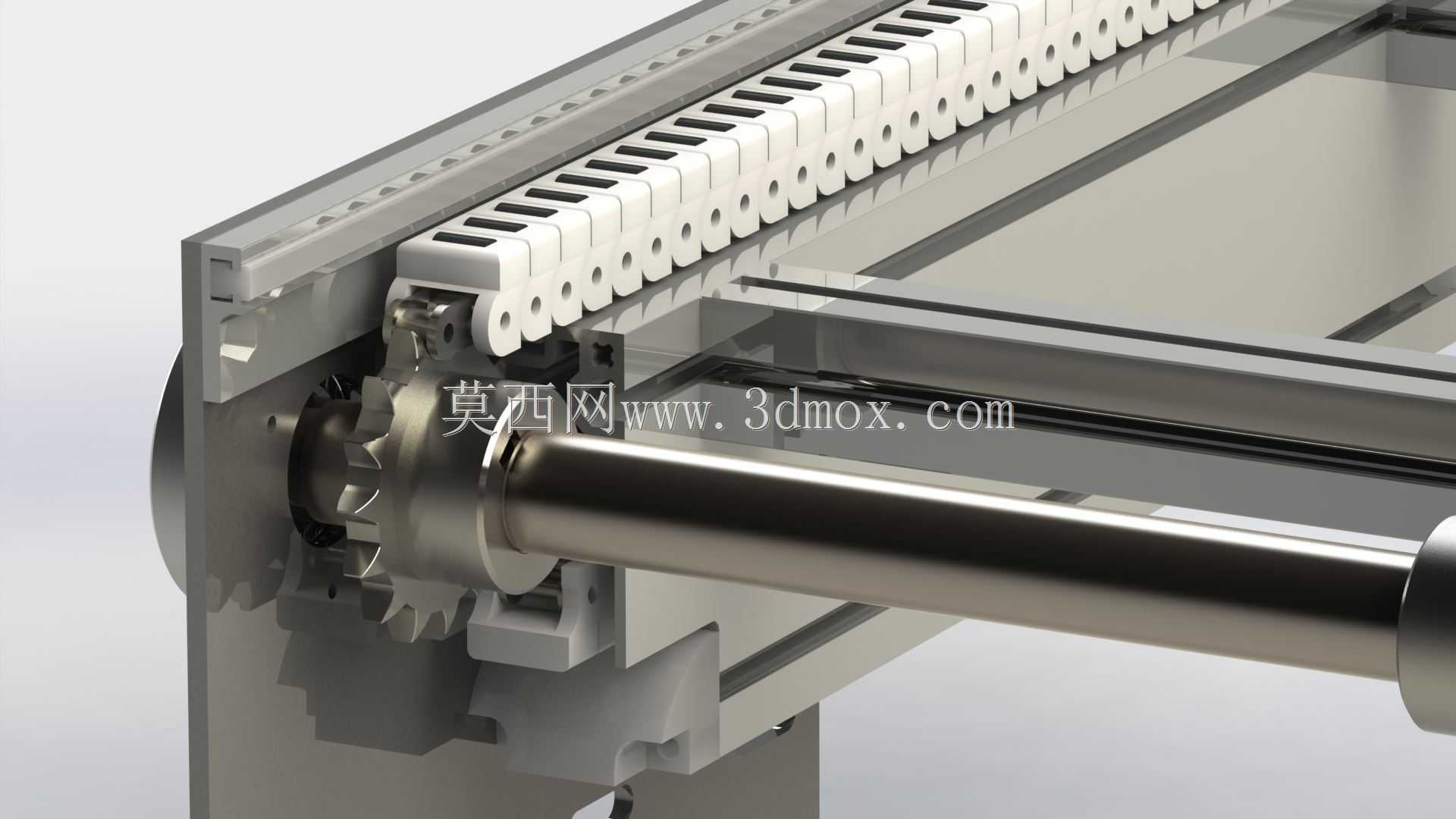

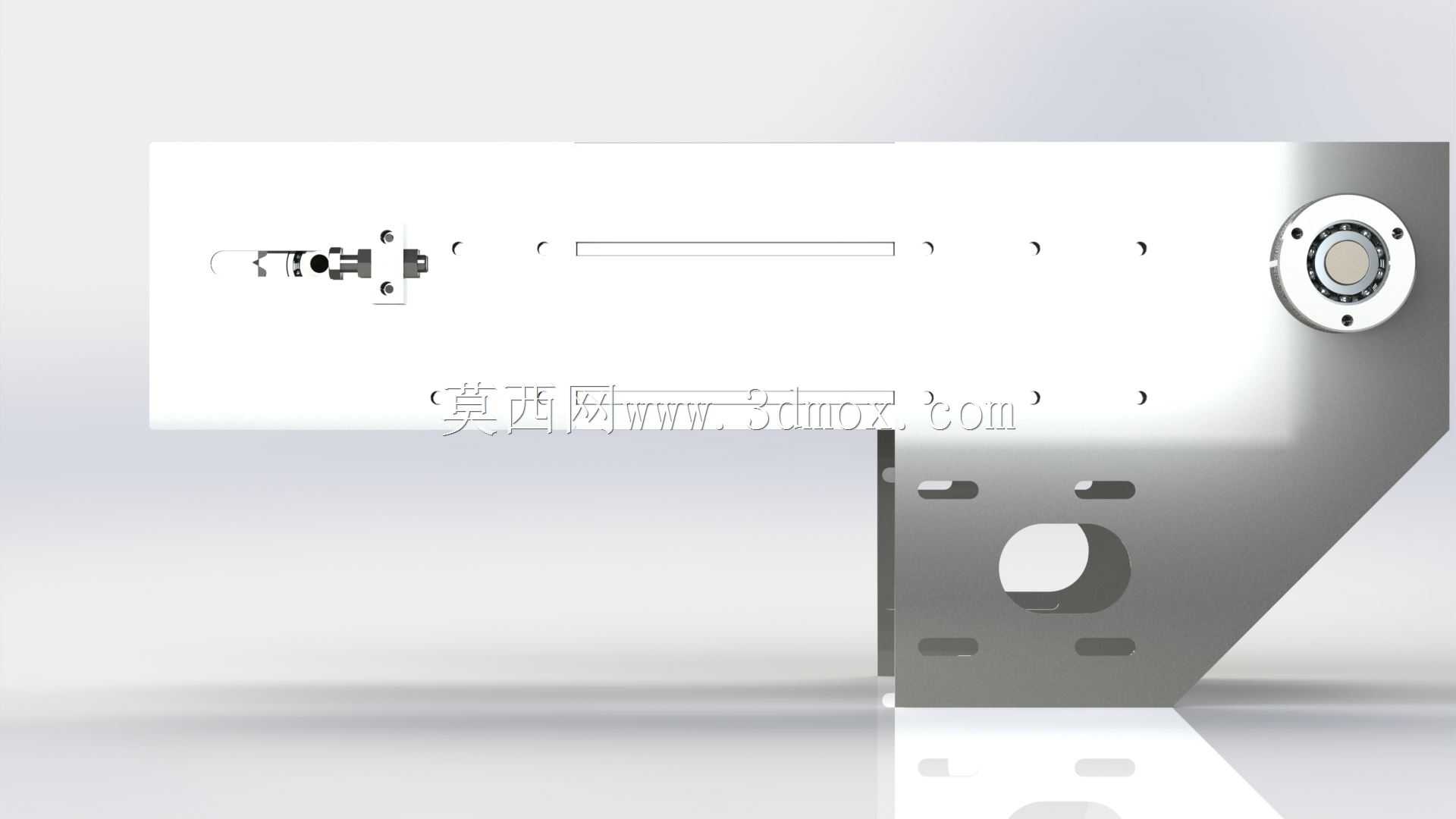

　　传动端采用主动链轮与网带侧边的啮合齿槽配合传递扭矩，相比摩擦传动的皮带结构，链轮啮合传动不存在打滑丢转的问题，传动效率更高，长距离布置时也不需要频繁调整张紧结构，主动轴两端采用带座轴承固定在机架端板上，轴端预留的动力安装位可以适配不同规格的减速电机，方便设计人员根据产线节拍、输送负载调整动力参数。机架部分采用标准工业铝型材拼接搭建，所有连接位置均采用内置T型螺母配合螺栓锁紧，不需要额外焊接加工，现场安装时可以根据实际场地长度增减网带节数、调整机架段长度，安装边界的适配性非常灵活，设备的侧边预留了传感器安装槽、阻挡器安装位，不需要二次加工机架结构就可以直接加装光电传感器、工位阻挡气缸、扫码支架等附属配件。在实际选型应用中，

　　该结构的输送面高度可以根据配套设备的作业高度调整支脚伸缩量，支脚底部配备的减震脚垫可以抵消地面不平整带来的运行晃动，网带的镂空结构可以适配产线中的碎屑掉落、液体沥水需求，在食品加工场景中也可以直接配合冲洗清洁，不会在结构缝隙积存污物。设计该结构时，重点考量了积放工况下的磨损问题，网带铰接位置采用耐磨自润滑材质，长时间往复积放运行也不会出现销轴卡滞、网带节距变大的问题，链轮采用齿形修形设计，啮合进出时没有硬冲击，运行噪音远低于传统钢制链板输送结构，适合在车间内长时间连续运行。
